Revit工业建筑教程丨绘制屋面梁

发布:中文网小编 浏览:4214人 分享
发布于:2019-11-01 15:45
本帖最后由 中文网小编 于 2019-11-1 16:29 编辑每榀屋架有三根屋面梁,每坡一根,绘制方法如下:

    [*]载入提供族文件:“工字形实腹钢梁.rfa”;
    [*]进入“东”立面视图,点击“工具栏”-“工作平面”按钮,打开“工作平面”对话框;
    [*]选中“名称”选项,在名称后面的下拉选择框中选中“轴网:15”为工作平面后确定;(图1)

图1

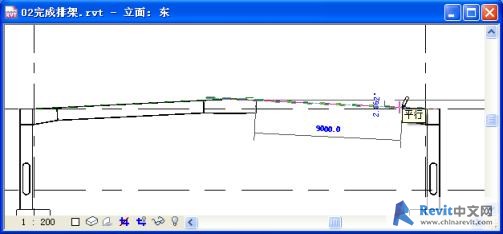

    [*] 点击“设计栏”-“结构”-“梁”,并在类型选择器中选择“工字形实腹钢梁:300X800”,绘制高跨双坡的两根屋面梁,绘制时请自动捕捉到相关的参照平面;(图2)

图2


    [*]使用“工具栏”-“对齐”按钮将梁的两端分别与节点构件的连接边对齐;(图3)

图3


    [*]使用同样的方法并选择类型“工字形实腹钢梁:300X500”绘制低跨单坡的屋面梁;
    [*]在绘制该梁时,其与高跨双肢柱的连接会空出一段距离,选中该梁,拖动“▲”操控柄,将梁端头托动到与双肢柱相交(图4);

图4

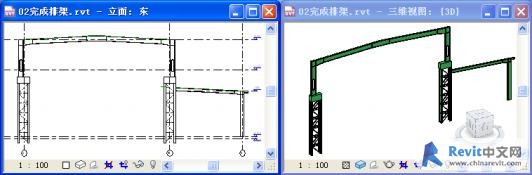

    [*]在▽7.500标高绘制低跨屋面天沟牛腿(图5),使用类型“工字形实腹钢梁:150X300”来绘制梁。至此最终完成一榀屋架的建模。(图6)

图5

图6
