本帖最后由 中文网小编 于 2019-11-1 15:36 编辑梁柱节点构件是在排架组合方案中最灵活的一种组合构件，用来在不同部位组合不同的梁和柱。

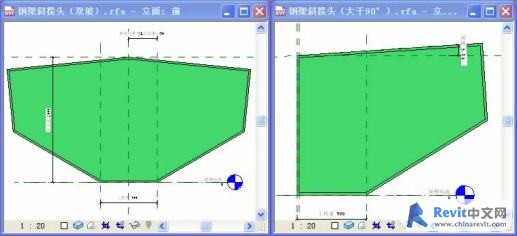

1）节点构件族的特点根据使用部位的不同，在本案例中使用了两种节点构件族：“钢架斜接头（双坡）.rfa”、“钢架斜接头（大于90°）.rfa”。（图1）在提供的族中以及设置好了本案例中需要使用的族类型的参数。
图1
[*]“钢架斜接头（双坡）.rfa”用于双坡屋面梁的屋脊处，在屋脊处的下部可连接中柱，也可以是无柱的跨中；（本案例用于无柱的跨中）
[*]“钢架斜接头（大于90°）.rfa”用于坡屋面的坡底处的檐口；
[*]节点构件族的主要参数包括与之连接的柱顶的宽度、与之连接的梁的高度、屋面的坡度。
2）建立辅助的参照平面进入“东”立面视图添加3条参照平面：
[*]以轴网“A”与标高“▽16.000”的交点为起点，绘制坡度为“1/20”的参照平面；
[*]以轴网“B”与标高“▽16.000”的交点为起点，绘制坡度为“1/20”的参照平面；

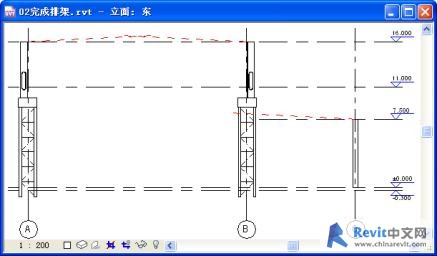

[*]以轴网“C”与标高“▽7.500”的交点为起点，绘制坡度为“1/20”的参照平面；（图2）
图2
3）放置节点构件
[*]载入族“钢架斜接头（双坡）.rfa”、“钢架斜接头（大于90°）.rfa”；
[*]进入楼层平面“▽7.500平面图”，点击“设计栏”-“基本”-“构件”，在“类型选择器”中选择“钢架斜接头（大于90°）：1/20 2”，在轴网“15”和“C”相交处放置实例（图3）；
[*]进入楼层平面“▽16.000平面图”，在类型选择器中选择“钢架斜接头（大于90°）：1/20”，在轴网“15”和“A”、“B”相交处放置两个实例（图4）；
图3
图4
[*]在类型选择器中选择“钢架斜接头（双坡）：1/20+1/20”，在轴网“15”上，大约位于“A～B”跨中的位置放置实例；

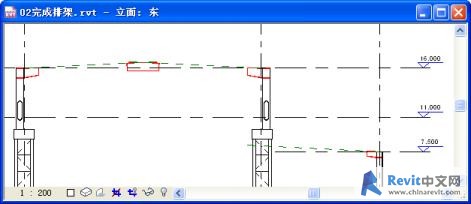

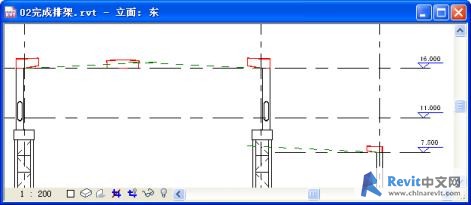

[*]进入“东”立面视图，将4个节点构件实例向下移动到预定位置。（图5及图6分别为移动前后节点构件族实例的位置）
图5
图6
