Revit工业建筑教程丨调整及编辑轴网

发布:中文网小编 浏览:3469人 分享
发布于:2019-11-01 14:59
1) 调整平面视图中的轴网

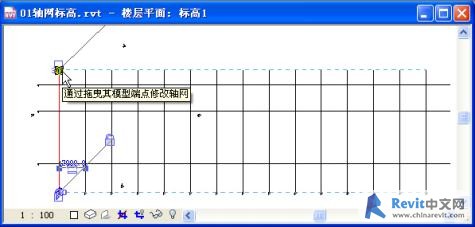

    [*]在楼层平面中拖动轴网端点,使水平及垂直轴网的范围覆盖建筑的平面范围;(图1)

图1

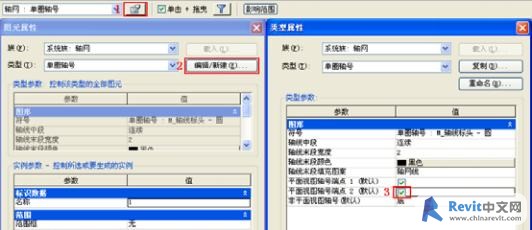

    [*]按照施工图的绘图习惯,修改轴网属性,使其在轴线两端均有轴网编号:选中一条轴网,单击类型选择器后的“图元属性”按钮打开“图元属性”对话框,点击“编辑/新建”按钮打开“类型属性”对话框,选择参数“平面视图轴网端点2(默认)”后的复选框(图2),逐级确认后,视图中的轴网编号圈会在两个端点都出现。

图2

2) 调整立面的视图范围
在以下进行调整之前,并为了以后工作的方便,应该调整立面视图标记,控制样板文件中现有的4个立面视图的视图范围:

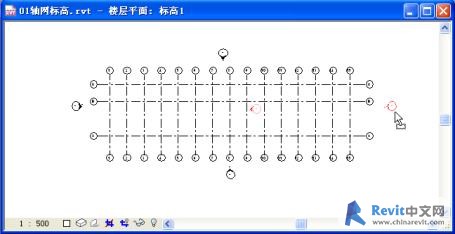

    [*]在楼层平面中将4个立面视图的立面标记移动到建筑的平面范围之外(图3);

图3


如果你的浏览器不支持嵌入框,请点这里查看

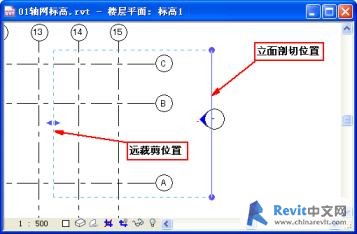

    [*]单击鼠标选中一个立面标记箭头,这时出现的蓝色实线为立面的剖切位置,如果该立面视图的裁剪区域开启,则蓝色实线的端点会出现圆形的蓝色控制点可以控制裁剪区域的宽度范围,与蓝色实线平行的蓝色虚线为立面的远裁剪位置(图4),拖动蓝色虚线上的“▲”控制点调整远裁剪范围覆盖建筑平面的范围。

图4

3) 调整立面视图中的轴网

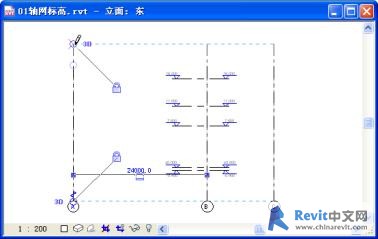

    [*]进入“东”或“西”立面视图,拖动水平轴网的上下端点,使轴网的上下端点的范围适当扩大(图5)。

图5


如果你的浏览器不支持嵌入框,请点这里查看

    [*]进入“南”或“北”立面视图,同样调整垂直轴网的上下端点。
