Revit轴网相关知识丨轴线的类型属性及实例属性
轴网类型属性在“类型属性”对话框中修改轴线（例如中段的线类型或用于轴线端点的符号）。
若要修改类型属性，请选择一个图元，然后单击“修改”选项卡
“属性”面板
（类型属性）。 对类型属性的更改将应用于项目中的所有实例。
| 名称 | 说明 |

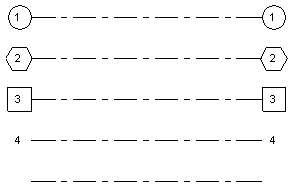

| 符号 | 用于轴线端点的符号。 该符号可以在编号中显示轴网号（轴网标头 - 圆）、显示轴网号但不显示编号（轴网标头 - 无编号）、无轴网编号或轴网号（无）。
|
| 轴线中段 | 在轴线中显示的轴线中段的类型。 选择“无”、“连续”或“自定义”。 请参见关于自定义轴网线。
|

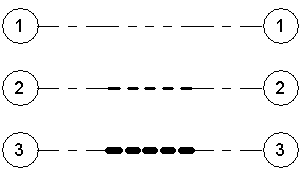

| 轴线中段宽度 | 如果“轴线中段”参数为“自定义”，则使用线宽来表示轴线中段的宽度。
|
| 轴线中段颜色 | 如果“轴线中段”参数为“自定义”，则使用线颜色来表示轴线中段的颜色。选择 Revit 中定义的颜色，或定义自己的颜色。 请参见关于颜色。
|

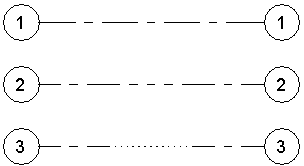

| 轴线中段填充图案 | 如果“轴线中段”参数为“自定义”，则使用填充图案来表示轴线中段的填充图案。 线型图案可以为实线或虚线和圆点的组合。
|

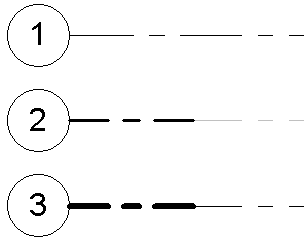

| 轴线末段宽度 | 表示连续轴线的线宽，或者在“轴线中段”为“无”或“自定义”的情况下表示轴线末段的线宽。
|

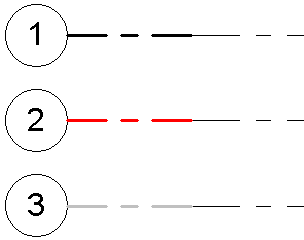

| 轴线末段颜色 | 表示连续轴线的线颜色，或者在“轴线中段”为“无”或“自定义”的情况下表示轴线末段的线颜色。
|

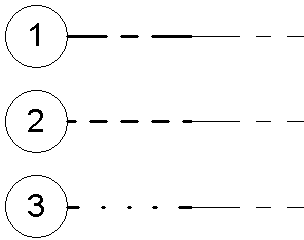

| 轴线末段填充图案 | 表示连续轴线的线样式，或者在“轴线中段”为“无”或“自定义”的情况下表示轴线末段的线样式。
|

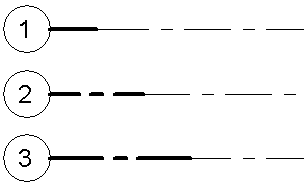

| 轴线末段长度 | 在“轴线中段”参数为“无”或“自定义”的情况下表示轴线末段的长度（图纸空间）。
|
| 平面视图轴号端点 1 (默认) | 在平面视图中，在轴线的起点处显示编号的默认设置。 （也就是说，在绘制轴线时，编号在其起点处显示。）如果需要，可以显示或隐藏视图中各轴网线的编号。 请参见显示和隐藏轴网编号。
|
| 平面视图轴号端点 2 (默认) | 在平面视图中，在轴线的终点处显示编号的默认设置。（也就是说，在绘制轴线时，编号显示在其终点处。） 如果需要，可以显示或隐藏视图中各轴网线的编号。 请参见显示和隐藏轴网编号。
|
| 非平面视图轴号(默认) | 在非平面视图的项目视图（例如，立面视图和剖面视图）中，轴线上显示编号的默认位置：“顶”、“底”、“两者”（顶和底）或“无”。 如果需要，可以显示或隐藏视图中各轴网线的编号。 请参见显示和隐藏轴网编号。
|
若要修改实例属性，请在“属性”选项板上选择图元并修改其属性。
| 名称 | 说明 |
| 使中心标记可见 | 对于弧形轴线，显示其中心标记。 |
| 名称 | 轴线的值。它可以是数字值或字母数字值。第一个实例默认为 1。 |
| 设计选项 | 轴线在其中显示的设计选项。只读。 |
| 范围框 | 应用于轴网的范围框。 请参见使用范围框控制基准的可见性。 |
