本文概述：在计算机辅助设计(CAD)中，绘制一条垂直于斜线的线是一项常见任务，了解如何高效地完成这项工作能够显著提高设计精度和效率。本文将详细介绍在CAD中实现这一功能的方法，涵盖绘制步骤、工具使用以及注意事项。

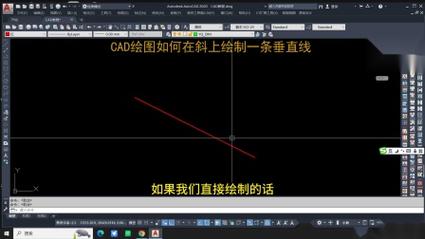

在CAD软件中进行设计时，经常需要绘制与某条已经存在的斜线垂直的线。这种操作通常用于建筑结构设计、机械零件设计等领域，以确保各部分组件之间保持正确的角度关系，从而实现理想的功能和力学性能。首先，理解什么是垂直非常重要。在几何学上，两条线如果相交成90度角，则称为垂直。因此，在CAD环境中，我们的目标是让新绘制的线与已知斜线之间形成直角。通常一个简单的步骤可以帮助我们达到这个目的：1. **选定斜线**：在图纸上选择需要垂直画线的斜线。

选择

是一切操作的基础，因为它明确了工作的方向和范围。2.

找到斜线的方程

：许多CAD软件在角度和斜率的处理上提供支持。在大多数情况下，知道斜线的斜率即可找到与其垂直的线的方程，因为垂直线的斜率是原来线的负倒数。3. 使用特定命令：不同的软件有不同的命令或工具用于绘制垂直线。如AutoCAD中，可以使用“Perpendicular”约束来直接指定线段垂直。此命令自动调整所绘制线段的角度，使其成为已选线的垂直线。4. 确定起始点并绘制：选择好起始点后，按照软件指示进行线段绘制。注意起始点的位置会影响整个设计的效果，因此要谨慎确定。如果需要从已知的点出发，只需输入该点的坐标。5.

验证角度

：绘制完成后，使用CAD中的量角工具来验证新线段与斜线是否确实互为垂直，通过确认其角度是否为90度。这一步非常重要，因为任何细微误差都会影响整个设计的性能。为了提高工作效率和减少人为错误的可能性，了解和熟悉软件自带的快捷键及其相关功能是非常有必要的。例如，AutoCAD中可以通过设置捕捉模式以便快速选择垂直约束，而SolidWorks也有类似的功能可以让用户轻松创建垂直关系。此外，对于一些复杂的设计，需要考虑更为先进的技术，比如利用三维建模来展示真实场景中的线条关系。在这种情境下，立体感和视觉检查成为验证设计合理性的关键。关于此类操作，值得关注的是

软件更新

和版本变化。有些工具在新版本中可能具有增强功能或改变操作流程，及时掌握这些信息可以帮助设计师持续优化其设计过程。总结来说，在CAD中绘制垂直于斜线的线不仅仅涉及基本的绘图技巧，还需要对数学原理和软件功能有深入了解。掌握这些技能可以极大地提高工作效率，并确保设计的精准性。在不断学习和应用过程中，不仅可以改善个人的设计能力，也能对整体项目的质量产生积极的影响。无论是初学者还是经验丰富的设计师，这些技巧都值得深刻理解和持续实践。
