本文概述：在CAD软件中创建标高块是一项重要的技能，可以帮助工程师和设计人员准确表示建筑或其他结构中的高度信息。通过合理使用标高块，设计师能够更加高效地进行绘图与沟通，提高设计的精确性和可视化效果。

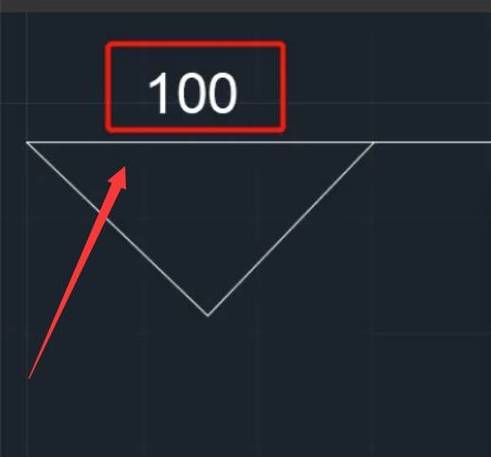

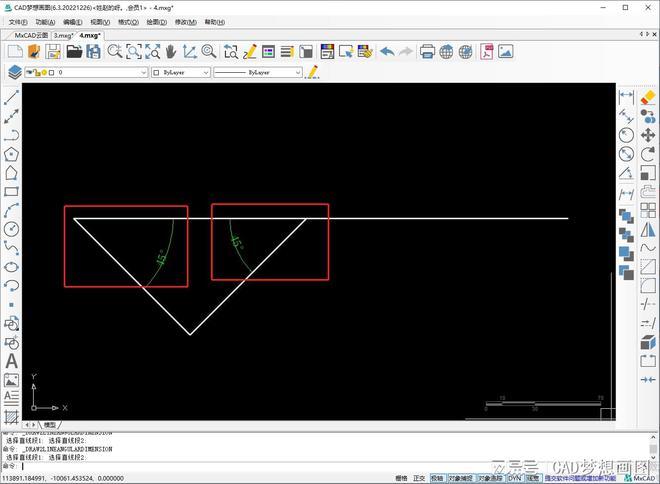

在建筑设计和施工图纸中，**标高块**（Elevation Block）是用于表示特定点的绝对标高或相对标高的重要工具。通常用于显示建筑物楼层之间、土方量计算、管道安装等的高度变化。下面将详细说明如何在CAD中创建一个有效的标高块。首先，我们需要了解CAD软件中块（Block）的基本概念。**块**是一种将多个图形元素组合为一个单一实体的工具，以方便复制和管理。创建块不仅可以提高图纸的整洁度，还能减少错误和重复工作。在CAD中创建标高块的过程，大致分为以下几个步骤：1. **准备图形元素**：在开始创建标高块之前，先在图纸中绘制出构成标高符号的基本图形元素。这些元素通常包括一个圆形或矩形框架，用于容纳标高的文字信息，以及指向具体位置的引线或箭头。2. **设置文字样式**：为确保标高信息的清晰可读，需要为标高文字设置合适的文字样式。在CAD中，文字样式（Text Style）控制着字体类型、高度、宽度等属性。设置完成后，输入预定义的标高数值作为示例文本，这个文本将在后续步骤中被替换为动态属性。3. **定义动态属性**：动态属性使得标高块具有灵活性和可调整性。在CAD中，通过“属性定义”（Attribute Definition）工具，为标高块添加必要的动态属性，比如标高值、标高标识符等。每个属性都需要设置一个标签、提示信息和默认值。完成后，将这些属性放置在合适的位置上。4. **创建块**：现在可以将所有组成元素（包括静态图形和动态属性）定义为一个整体块。在命令行中输入**BLOCK**（或者从菜单中选择“插入”→“创建块”），打开“定义块”对话框，输入新块的名称，选择基点，并选择要包含的对象。确认无误后点击确定，新的标高块就创建好了。5. **测试与调整**：完成创建后，可以在图纸中插入这个新块进行测试。确保动态属性能够正确显示并根据需要自由修改。如果发现问题，可以使用“编辑块”（Block Editor）工具进行细微调整，以完善标高块。6. **保存和共享**：满意后，建议将该标高块保存在本地库中，以便日后快速调用。同时，为了提高团队工作的效率，还可以将其导出为一个独立的DWG文件，与其他项目组成员分享。此外，在实际应用中，不同项目可能需要不同的标高显示标准，因此了解如何根据需要自定义标高块极为重要。例如，在某些情况下，可能需要在标高块中同时显示米和英尺两种单位，这时需要调整属性的单位系数。也有时候需要根据项目要求更改箭头的长度和角度，其调整方法类似于普通图形的编辑。总之，掌握在CAD中创建标高块的技巧，对于提升设计效率和准确性非常关键。一方面，它可以规范图纸格式，使信息表达更加清晰；另一方面，也为后续的修改、校对和施工提供便利。通过熟练运用上述步骤和技巧，设计师们可以打造符合自己需求的个性化标高块，为高质量的设计输出打下坚实基础。
