本文概述：在CAD中绘制螺旋线是一个系统的过程，涉及到对软件工具的熟练操作和几何原理的理解。通过使用CAD中的极坐标功能以及精确的参数设置，可以实现不同形状和尺寸的螺旋线设计。

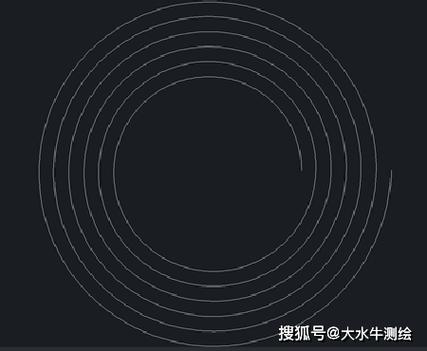

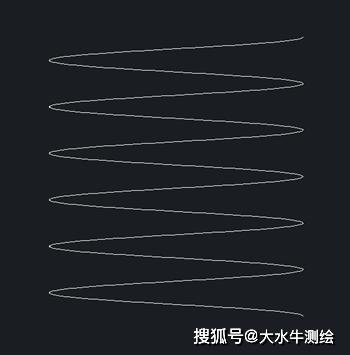

在计算机辅助设计（**h3**CAD）软件中，绘制螺旋线可能看起来是一项复杂的任务，但通过适当的方法和技巧，这一过程可以变得相对简单。在这篇文章中，我们将详细介绍如何在CAD环境下创建螺旋线，并触及一些重要的技巧和方法，这些不仅能帮助初学者理解基本原理，也可为经验丰富的用户提供**h3**提高效率的新视角。首先，你需要对CAD软件提供的各种绘图功能有一个基本的了解。一般来说，绘制螺旋线的步骤会涉及到**h3**极坐标的使用，因为螺旋线是围绕中心不断扩展的曲线，这种特性使得传统的笛卡尔坐标难以准确描述其每个点的位置。因此，掌握极坐标系的使用是绘制高质量螺旋线的第一步。在动手之前，考虑一下你希望生成的螺旋线的具体参数，比如**h3**起始半径、**h3**终止半径、**h3**高度以及**h3**圈数。这些参数直接决定了螺旋线的外观和尺寸。拥有一个清晰的计划能够大大减少调整所需的时间。接下来，打开你的**h3**CAD软件，并选择合适的工作空间。大多数现代的CAD软件都包含三维绘图选项，而这些工具对于创建更复杂和逼真的螺旋线非常有用。在工作区中，你可以找到**h3**“螺旋”或“螺纹”等命令，这些功能专门用于此类作业。开始绘制时，你可以从基础的二维螺旋线入手。首先，选择螺旋命令，并输入起始半径、终止半径以及圈数，软件会自动生成一个平面的螺旋线。如果想要查看更详细的结构或者需要进行特殊用途的螺旋，可以将二维螺旋拉伸成三维形式。这样做的好处不仅让其更具立体感，还方便后续用于**h3**建模或制造。在实际创建过程中，微调是必不可少的环节。你可以通过修改参数来优化螺旋线的形态，比如增加或者减少圈数来改变**h3**密度，或者调整高度以适应具体需求。同样地，使用CAD软件提供的诸如“拉伸”或“缩放”等功能可以轻松实现这些修改。同时，为了确保精确度，有必要利用CAD软件中的**h3**测量工具来验证螺旋线的各个部分是否符合预设的标准。此外，将最终的设计结果进行**h3**面板分析也是一个好的习惯，这可以帮助检测任何潜在的问题或不规则。一旦你对螺旋线的设计满意，可以继续将其整合进更大的项目。无论是用于装饰性的建筑设计，还是高要求的机械零件，当设计达到规范标准后，它就能发挥自己的全部作用了。总结来说，在CAD中绘制螺旋线需要一系列的技能组合使用，包括对软件命令的流利操作、对参数的细致设定、以及充分发挥工具之间的协同作用。作为一种灵活而强大的绘图模式，螺旋线在建筑、工程等领域具有广泛应用。因此，熟练掌握这种技术，不仅能提升设计实力，还能为你的项目增添更多的创意元素。
