本文概述：在使用CAD绘制逼真的螺旋形状时，关键是掌握正确的工具和方法，通过理解螺旋的几何特征和利用CAD的强大功能，可以创建出精确且视觉上令人信服的螺旋结构。

在现代设计中，螺旋形状由于其独特的美感和工程应用，成为许多设计师关注的焦点。利用CAD软件进行精准的螺旋形状设计，不仅可以保证图纸的精度，还能够加快设计过程并容易修改。下面将详细说明如何使用CAD绘制逼真的螺旋形状。首先，要了解什么是

螺旋

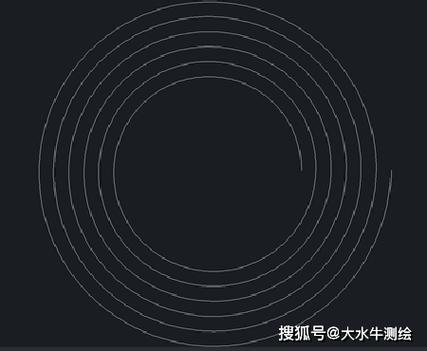

。螺旋是一种沿着一个轴逐渐变化半径的曲线结构，其广泛应用于轮胎、弹簧、建筑装饰等多个领域。在CAD中，我们可以通过两种方式来实现螺旋形状的绘制：二维螺旋和三维螺旋。每一种都有其独特的用途和应用场景。开始绘制之前，建议先选择合适的CAD软件。市面上有很多优秀的CAD软件，例如AutoCAD、SolidWorks、Fusion 360等。这些软件都提供了丰富的工具集，能够帮助我们便捷地绘制复杂形状。选择一个您熟悉的软件可以更有效地进行设计。接下来，让我们集中讨论如何绘制一个简单的二维螺旋。在CAD软件中打开一个新的绘图文件，并选择起始点，这是螺旋中心的位置。然后使用螺旋工具（通常可以在“画”或“建模”菜单中找到）开始绘制。在设置菜单中，可以定义螺旋的

半径

和

步距

。半径定义了螺旋从中心到边缘的距离，而步距则决定了一圈与下一圈之间的垂直间隔。二维螺旋可以用于表示基本的螺纹结构。例如，在机械设计中，它常被用来指导螺栓和螺母的创建。绘制完成后，可以在编辑菜单中对其进一步微调，例如改变线条样式、增加细节点甚至创建阵列复制。对于三维螺旋的创建，步骤稍加复杂。首先，我们需要定义螺旋的路径，这通常通过创建一个引导曲线来实现。引导曲线可以是直线、圆形或其他复杂的曲线，然后使用CAD软件中的“沿路径扫掠”工具。接着，选择螺旋的截面形状，例如圆形或矩形，从而决定螺旋的外观特征。通过参数设置，你可以调整

卷数

、角度和方向，以达到预期效果。在设计三维螺旋时，还有一个重要的参数是

扭曲率
