Revit带坡度的屋顶怎么画？Revit如何绘制坡屋顶（类型三）
来源：施加咨社
像这种坡屋顶有两种方法进行绘制。
第一种：定义坡度。

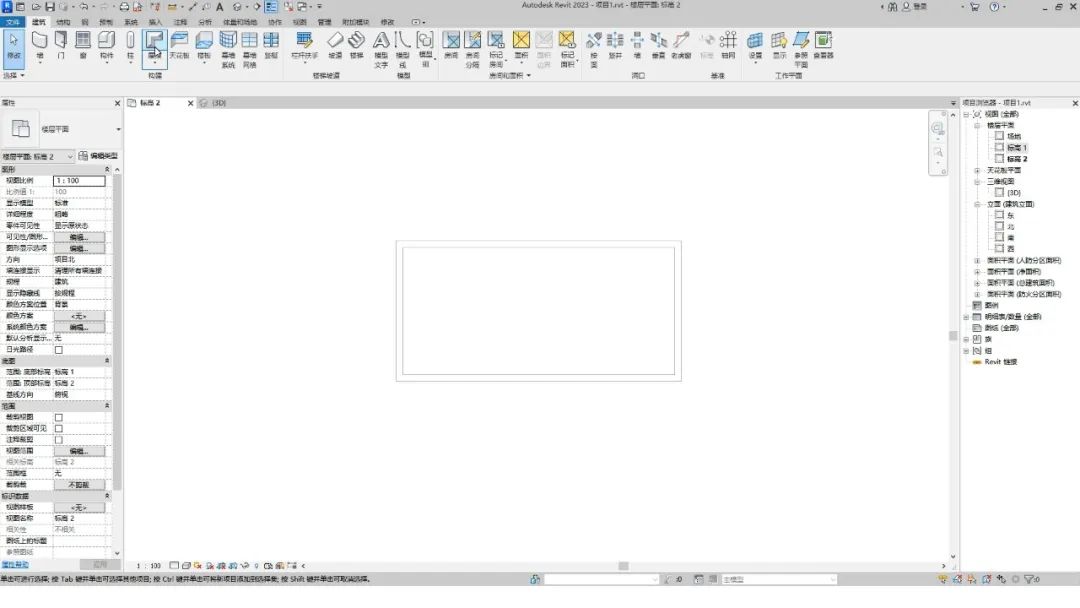

点击建筑选项卡中的屋顶按钮。

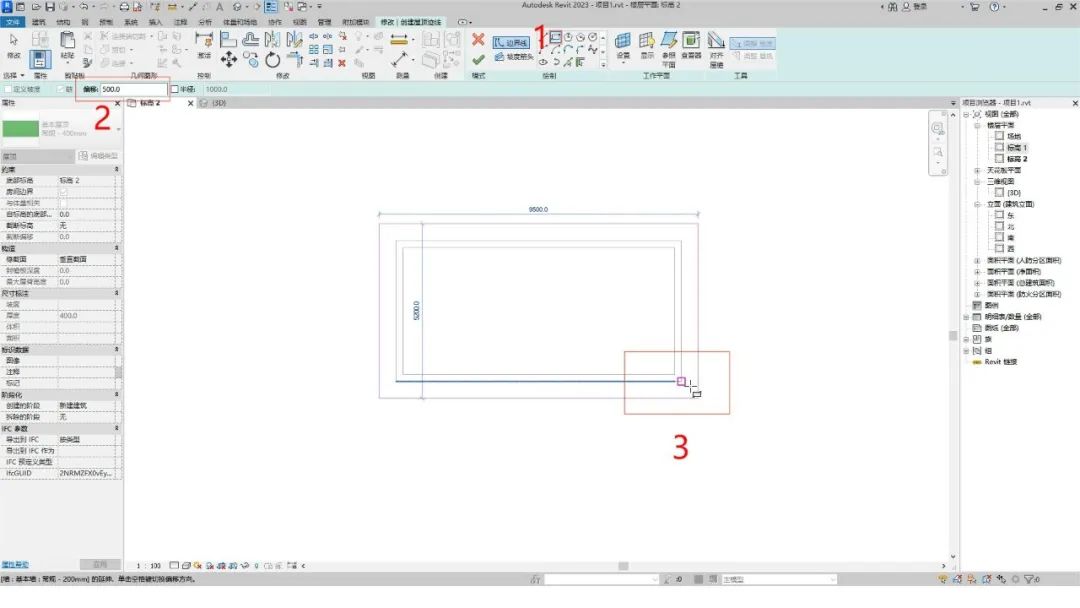

选择使用矩形工具。
将偏移值修改为500。
将屋顶迹线绘制出来。

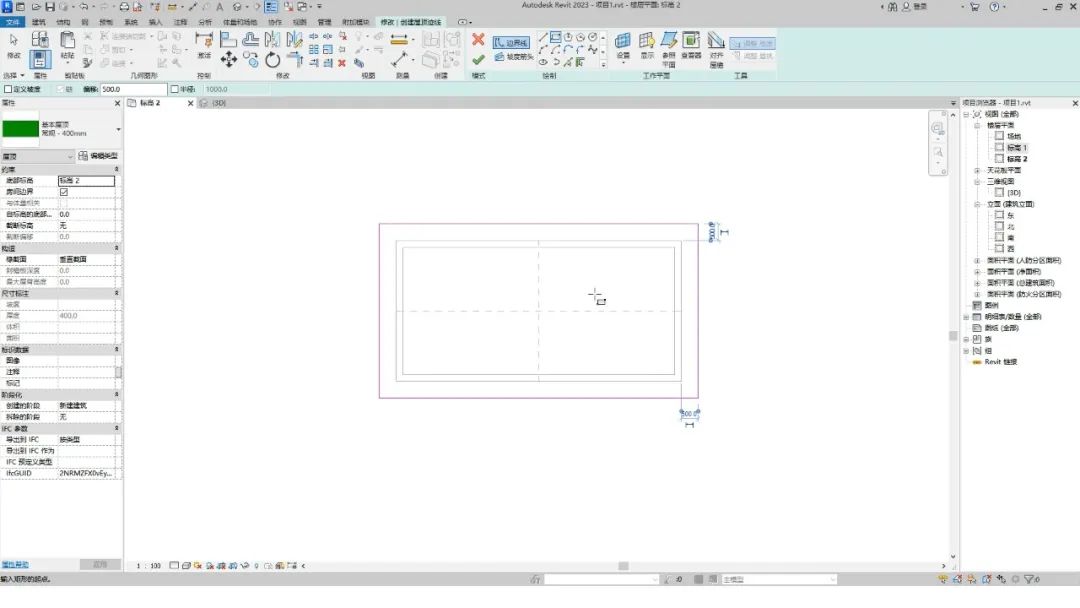

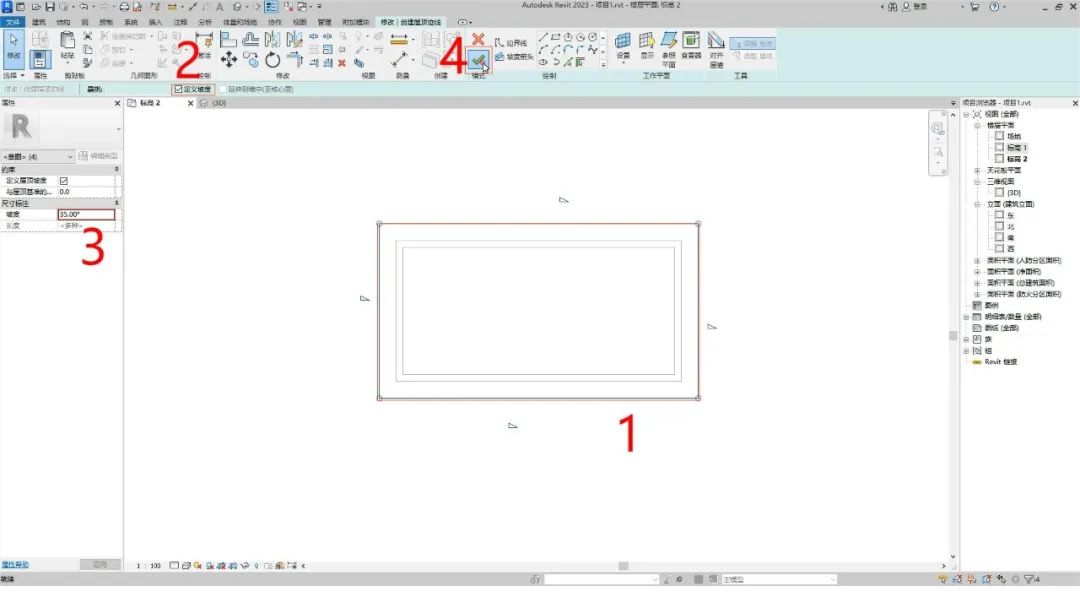

选中全部屋顶迹线。
添加一个定义坡度。
将坡度值修改为35。
点击完成按钮。
搞定。

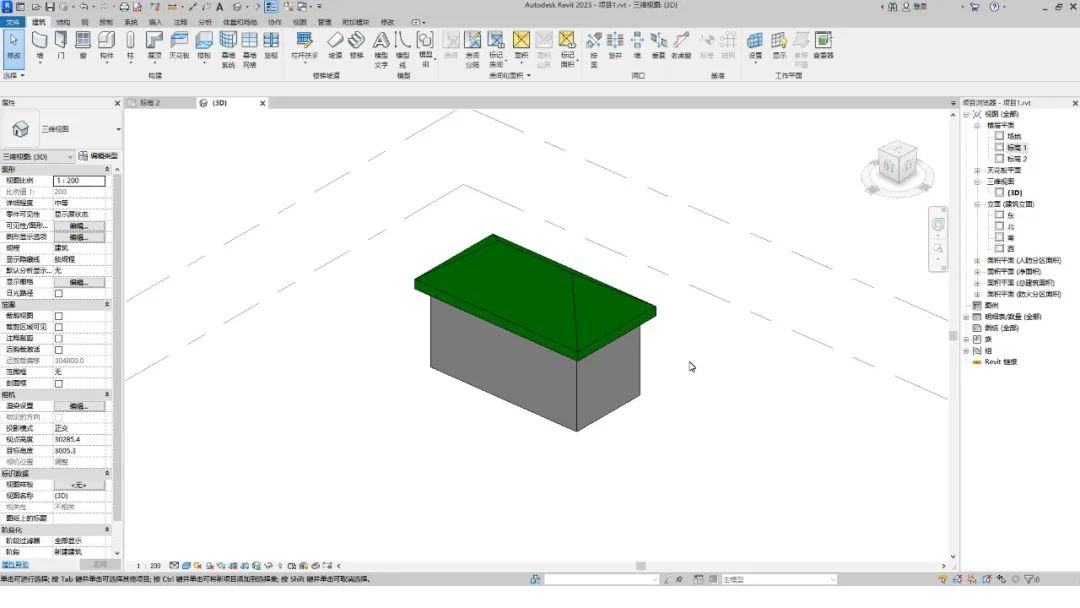

切换到三维视图观察一下。
第二种：坡度箭头。
先将屋顶迹线绘制出来。

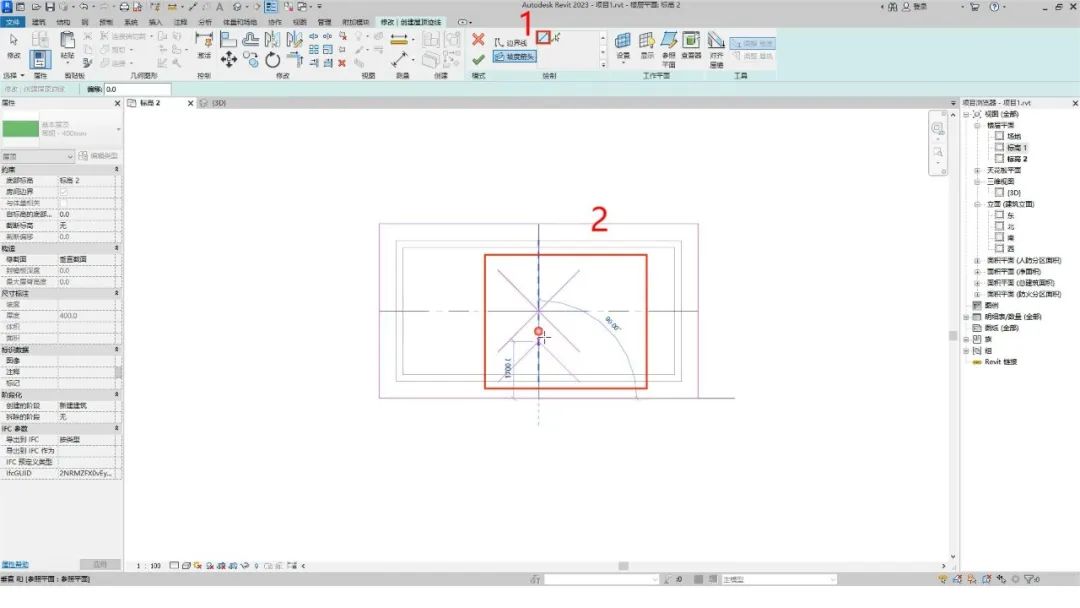

点击坡度按钮。
在四条线的中点。
分别绘制四个坡度箭头到中心。

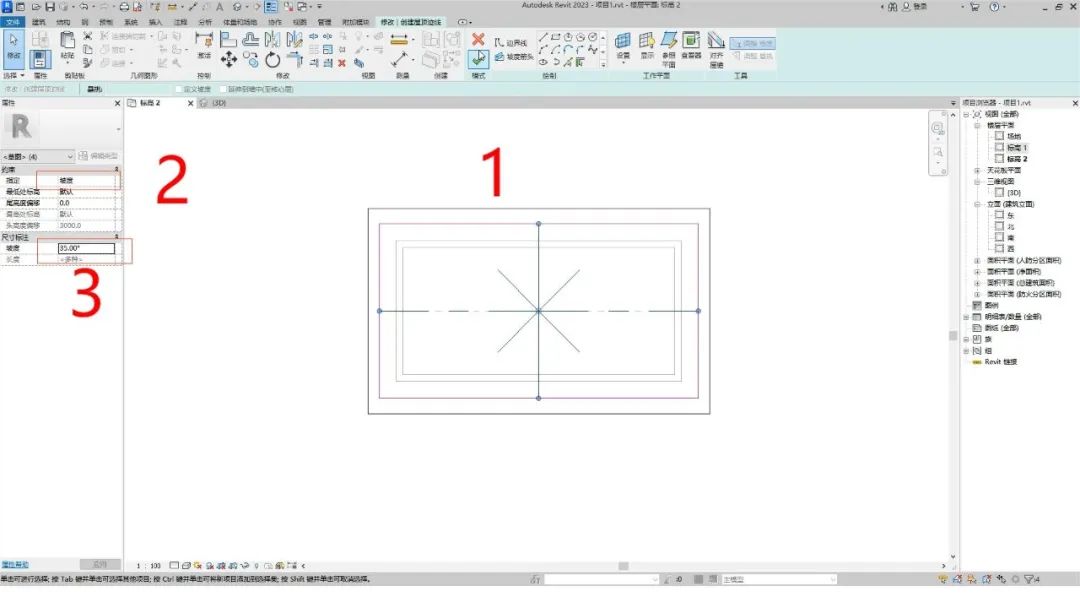

选中全部箭头。
在属性面板中。
将指定修改为坡度。
将坡度修改为35。
点击完成按钮。

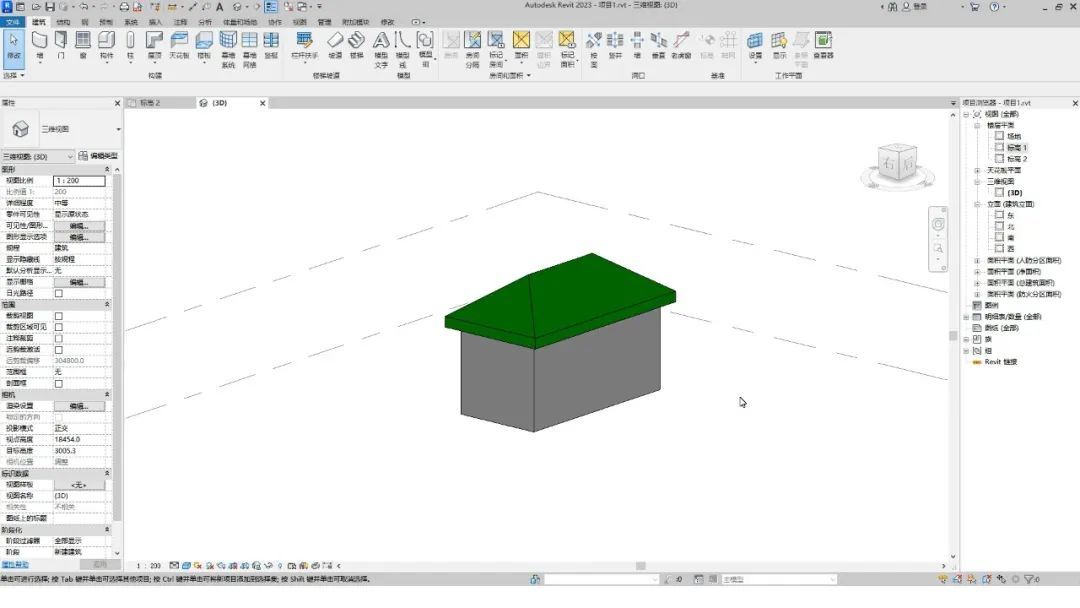

切换到三维视图观察一下。
完成。
