BIM参数化设计怎么应用？BIM参数化设计——结构水平加腋
在结构设计过程中，常常会碰到梁中心线与柱中心线偏差较大的情况，设计师在设计过程中就需要在梁柱节点处增加水平加腋，保证梁柱中心线不能重合时，梁偏心对梁柱节点核心区的不利影响。
结构设计中，通常设计师会给出通用节点，如图1，图2：

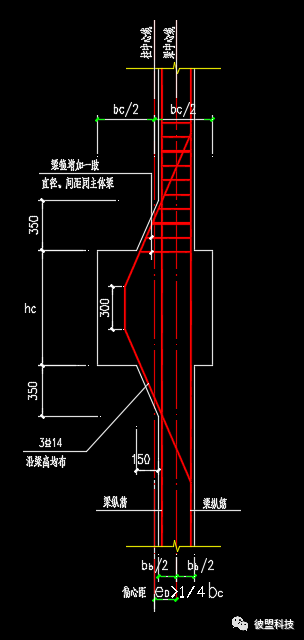

图1固定加腋尺寸

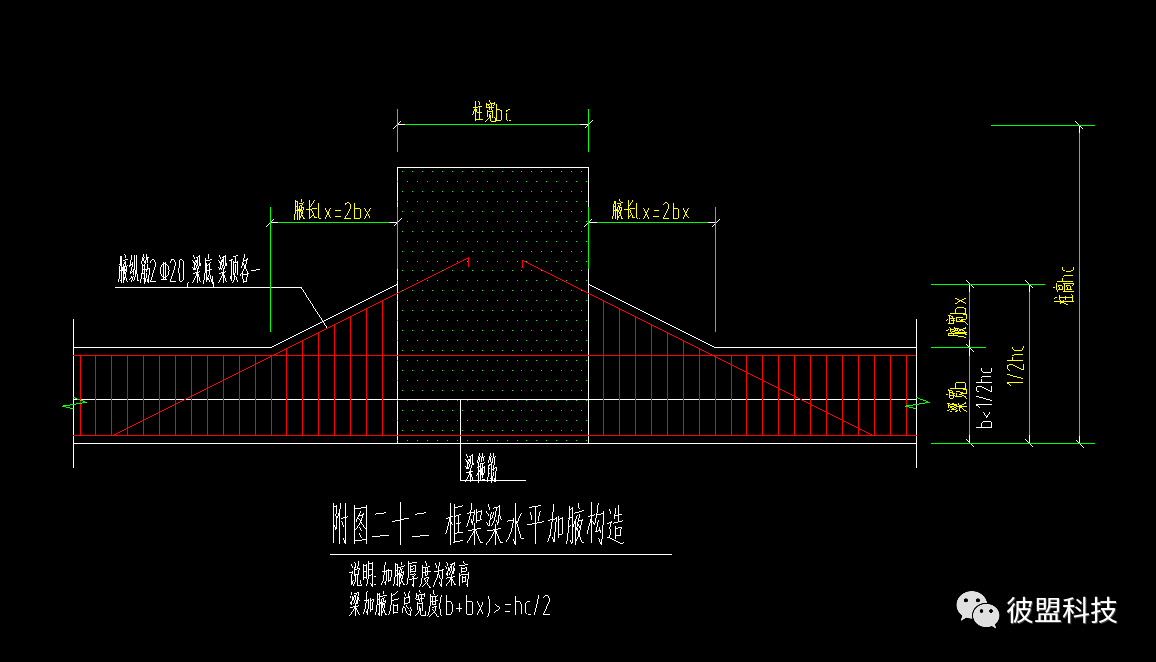

图2可变加腋尺寸
在判断哪些地方需要水平加腋是一件工作量很大的事情，需要逐根梁去判断，并且对现场施工以及BIM建模都有较大影响。
BIM建模中，逐根梁建立水平加腋需要先判断加腋位置，计算加腋尺寸，逐个建模，处理加腋效率非常低，而且常常出现错误。
施工中通常也需要逐根去处理，或者不按照设计节点，自行采取统一做法。
对此，我司研究采用参数化的方法，来解决水平加腋的定位、尺寸、建模、标注出图等问题。

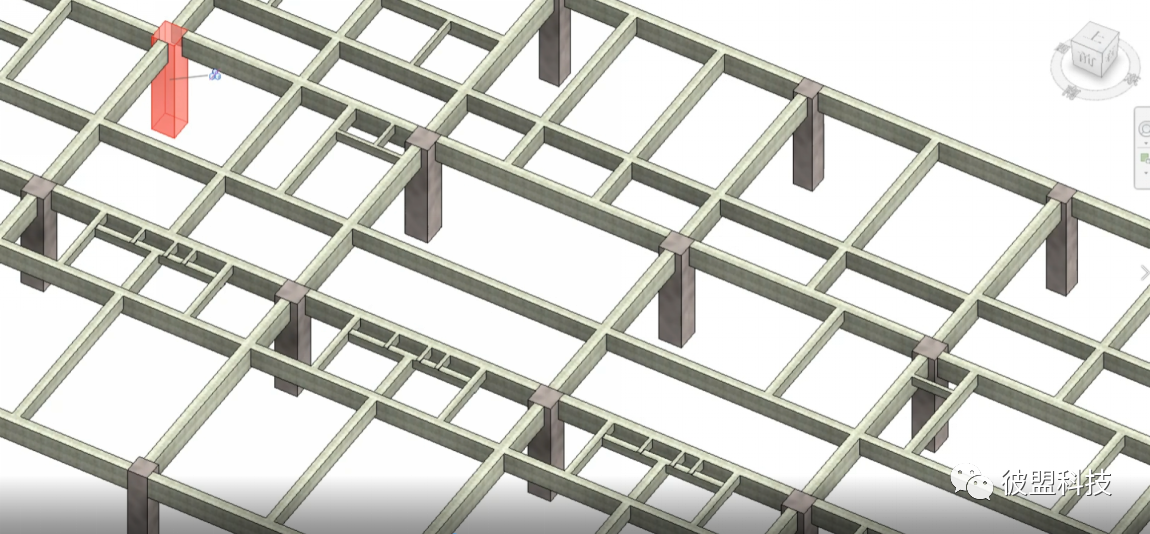

首先，建立结构模型，如图3：
图3结构模型图
我司采用与Revit融合度较好的Dynamo，写入水平加腋的规则，如图4、图5：

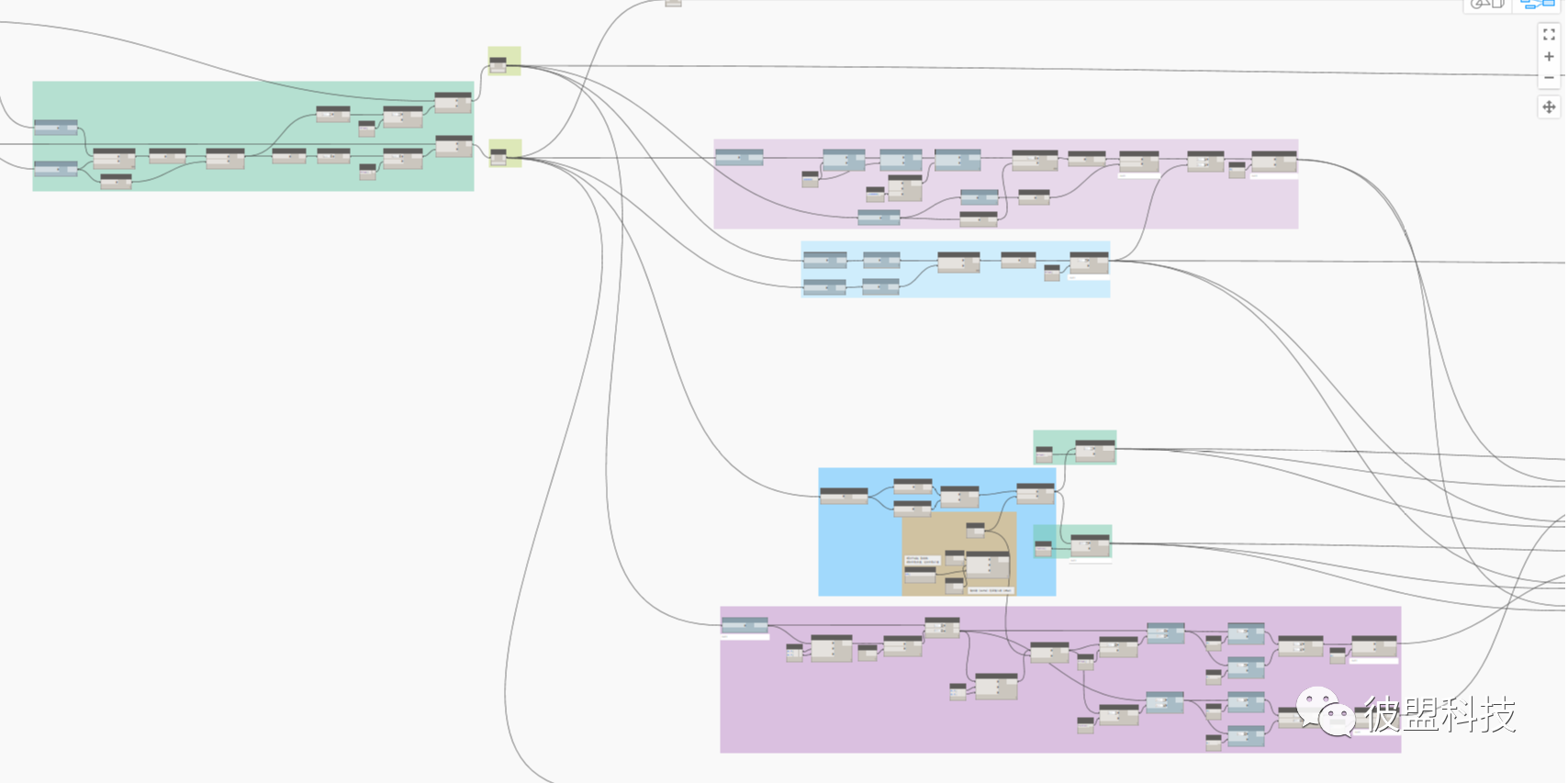

图4dynamo程序截图

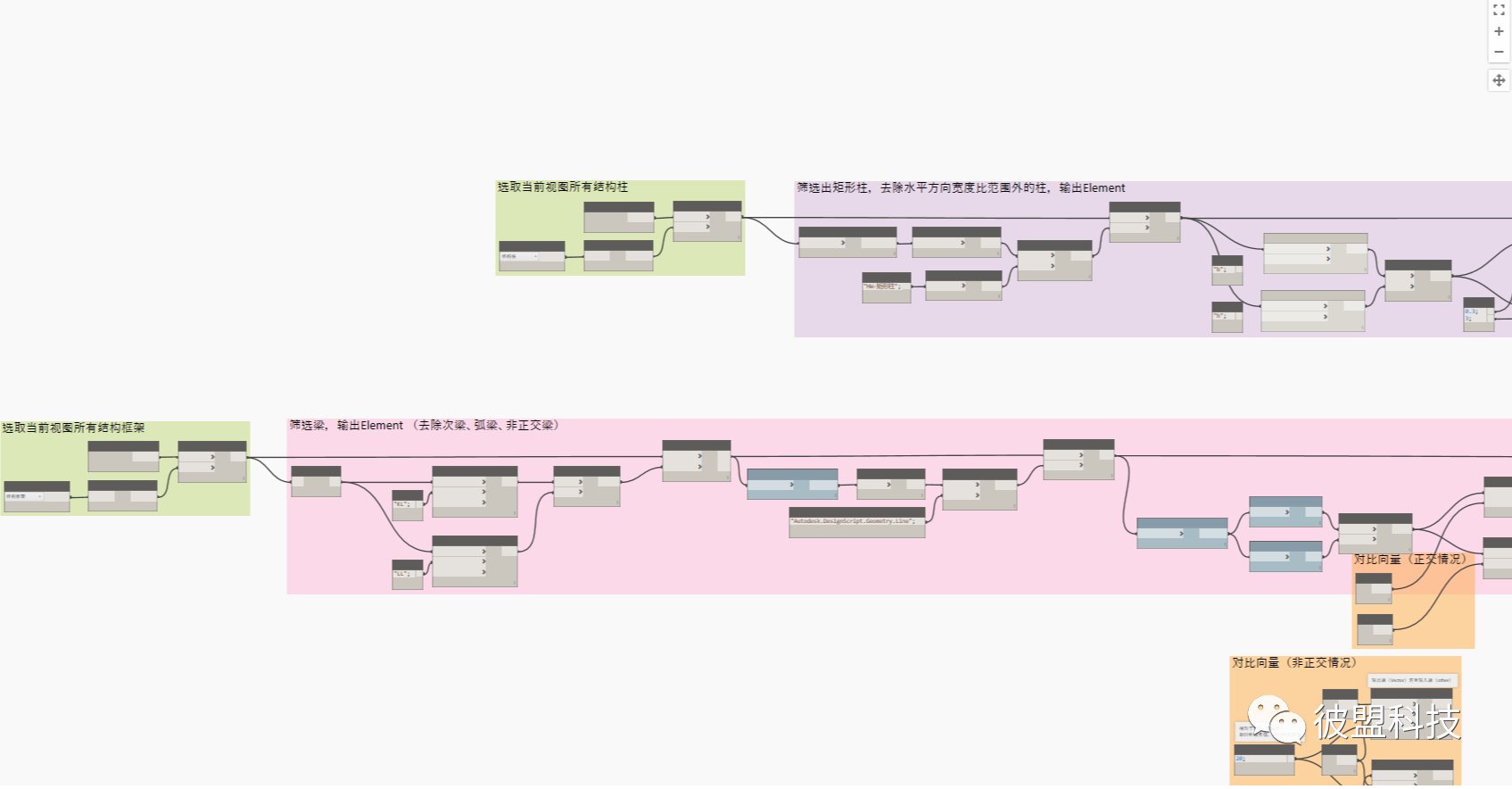

图5dynamo程序截图

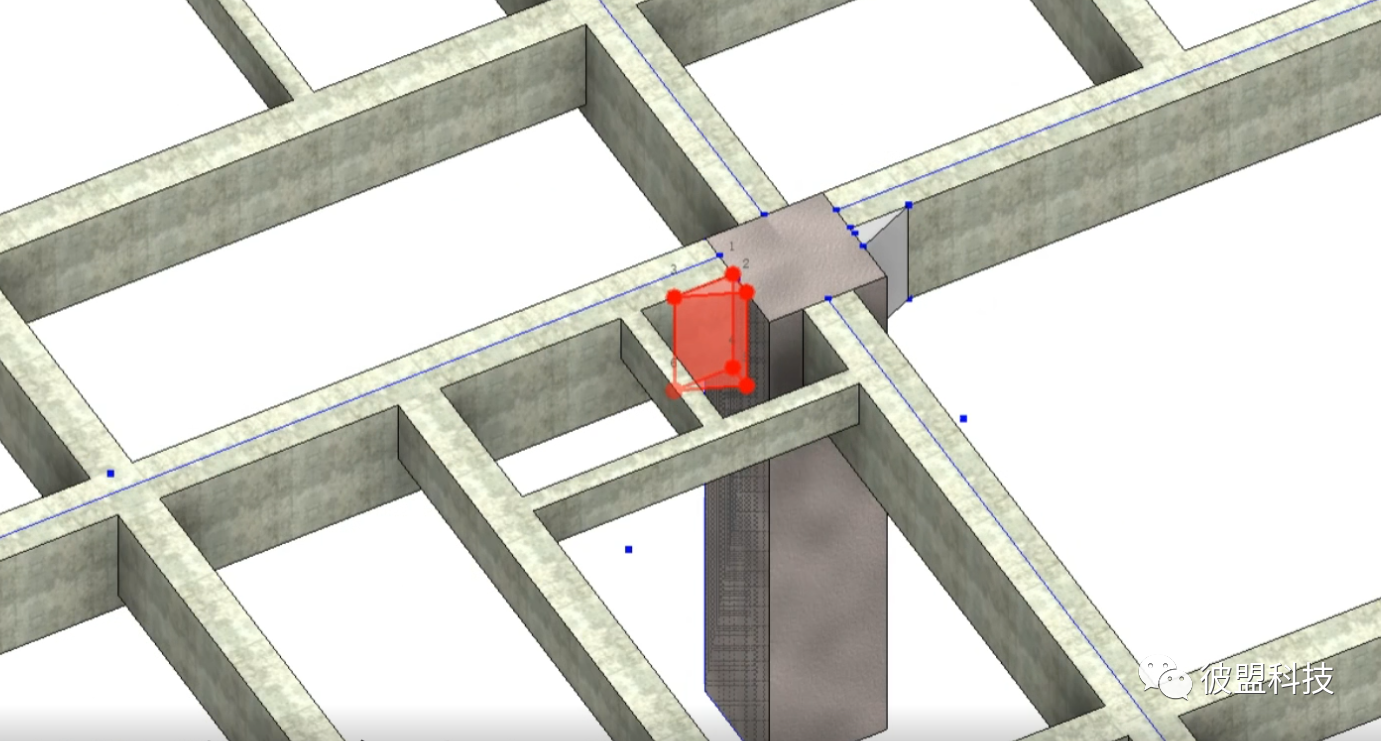

运行后自动判断加腋位置，算出加腋尺寸，并自动生成水平加腋模型，如图6：
图6dynamo程序截图

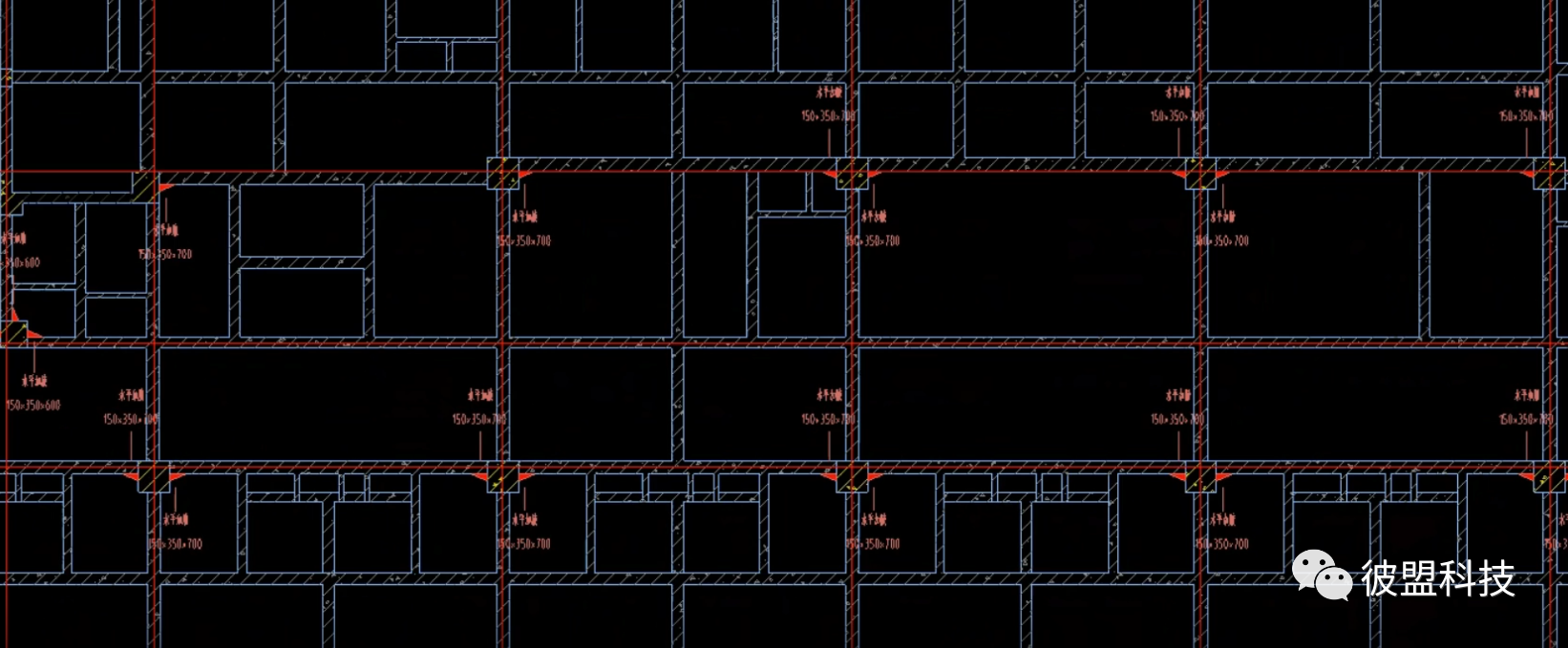

同时输出水平加腋图纸，图纸中包含加腋位置、尺寸等信息，可用于施工,如图7：
图7水平加腋梁标注截图
通过BIM参数化设计，能够根据结构设计的水平加腋通用剖面，一键生成水平加腋模型，同时标注加腋尺寸，出水平加腋图纸，高效解决了水平加腋定位、尺寸、标注、出图、建模、现场施工参照图纸等问题。
