Bentley软件教程：Bentley ABD如何进行管线协调？
例如需要协调B1层管线：
打开B1层模型，在B1层总装模型中直接进行管综协调；

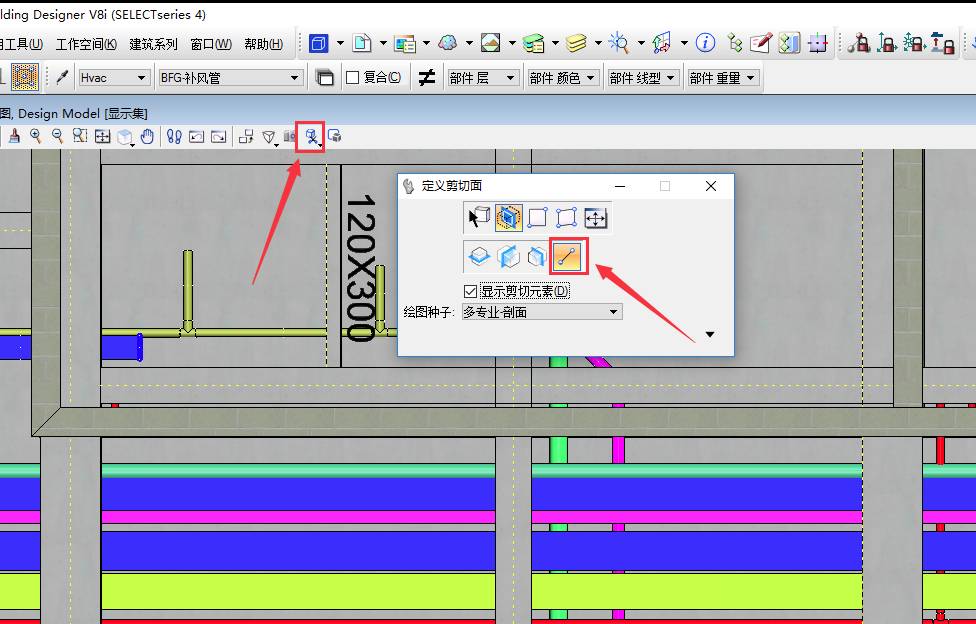

在需要出剖面图的位置，制作剖面，可以制作多个，如下；

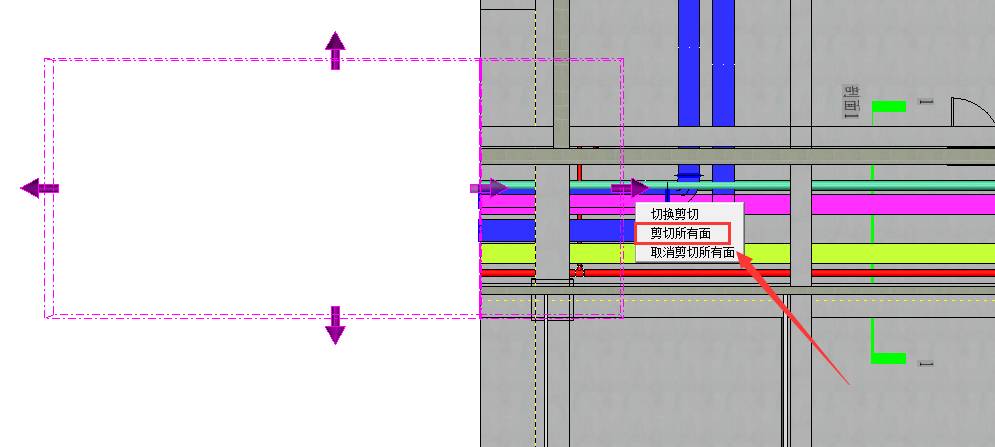

绘制剖面位置，可以拖动移控制显示范围，建议选择剪切所有面；

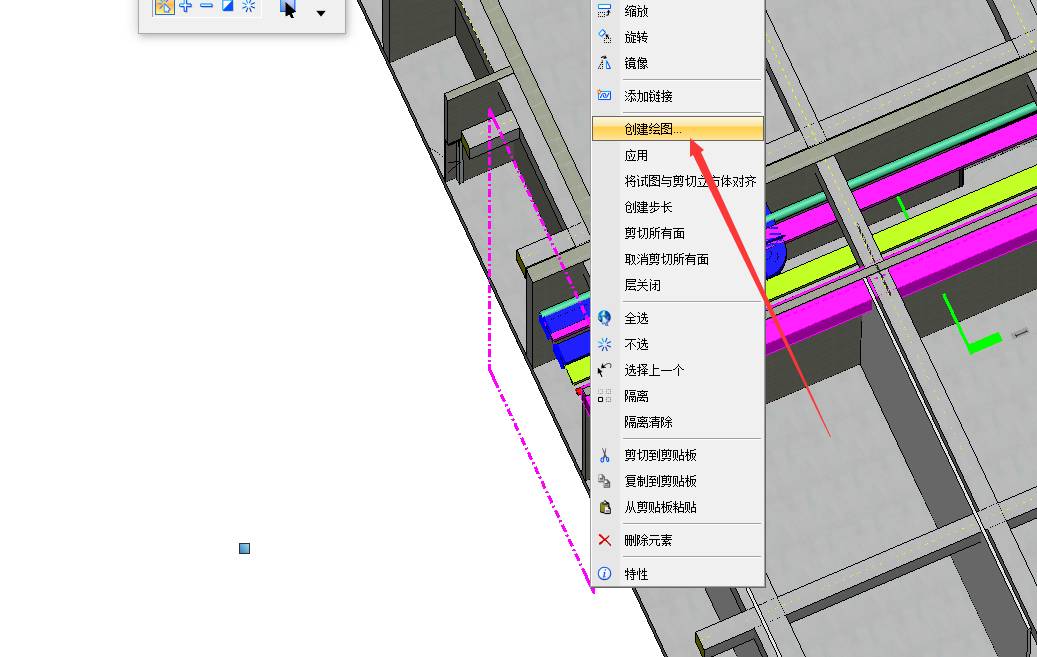

右键选择创建绘图

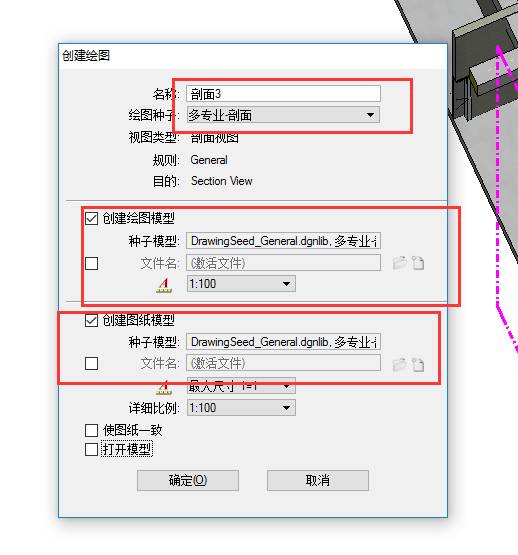

输入绘图名称，选择绘图种子，并且创建绘图模型和图纸模型，

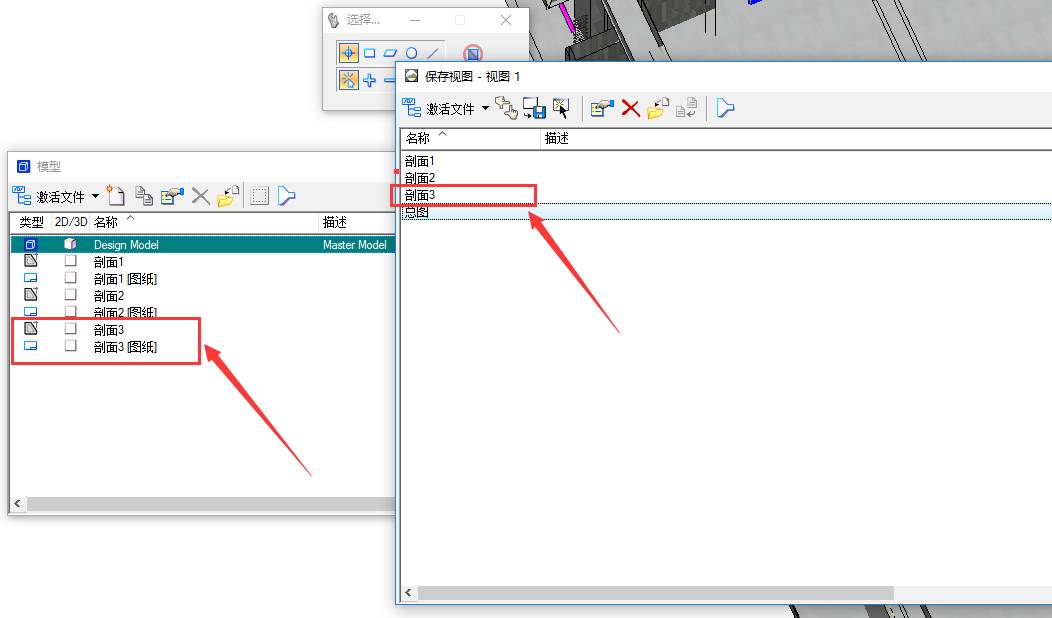

这样自动会保持一个剖面3视图，自动会生成一个绘图和图纸；

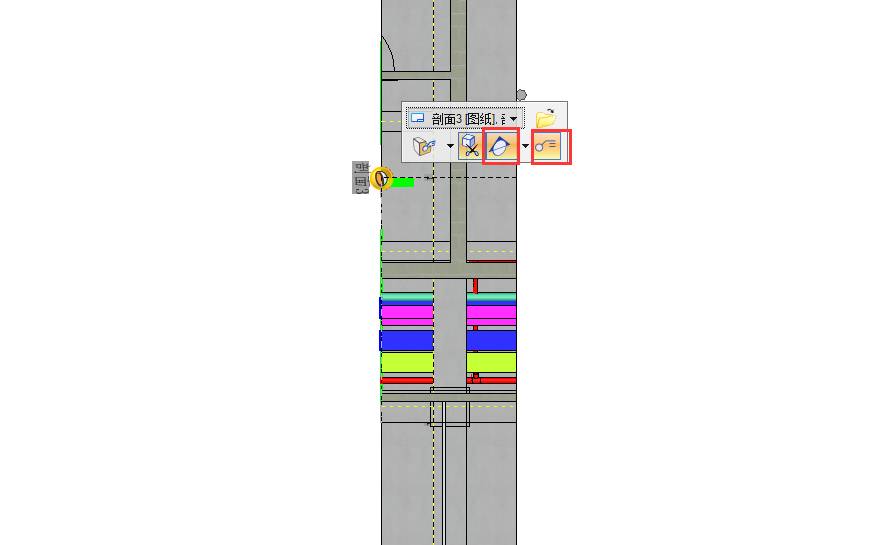

点击打开显示标注和显示图纸注释；

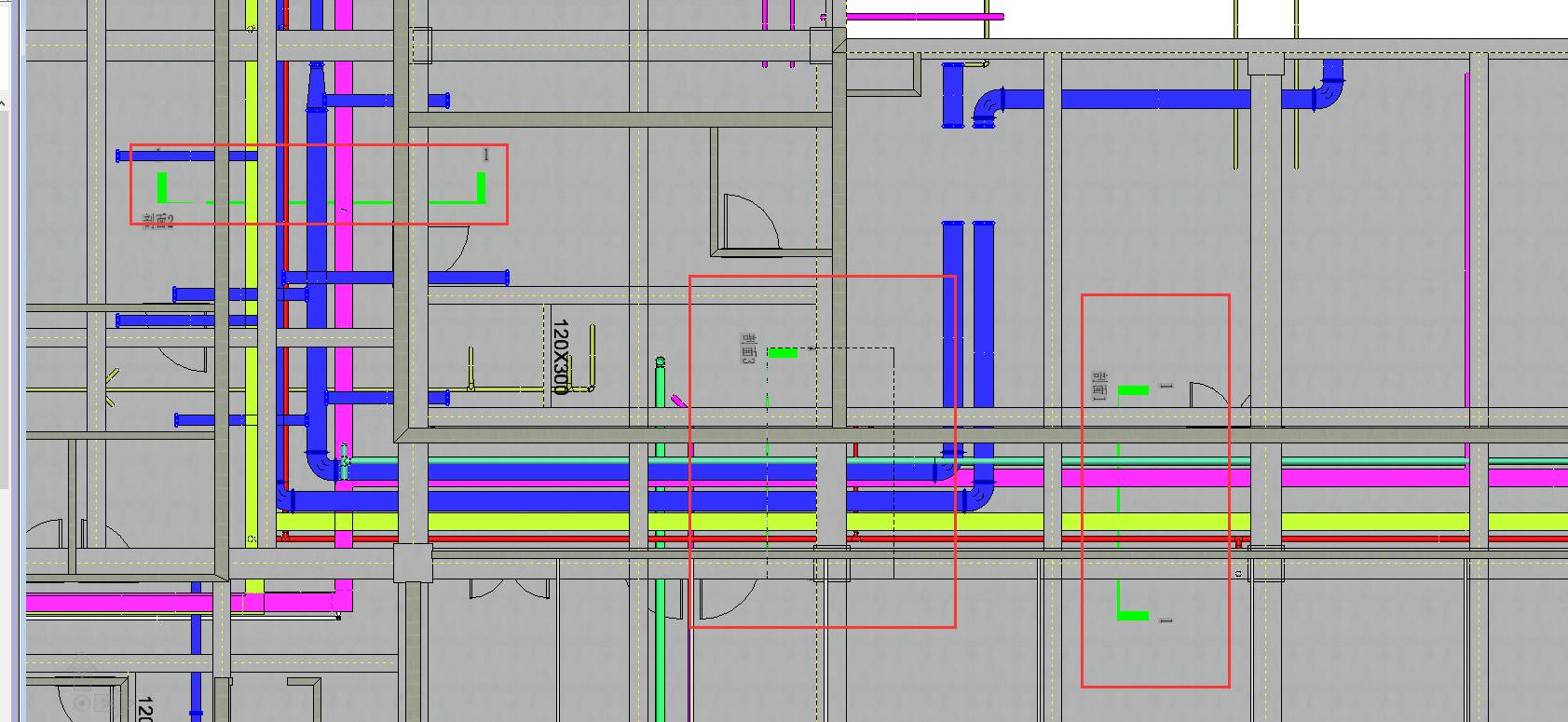

这样就可以从总视角中看到各个剖面的分布，

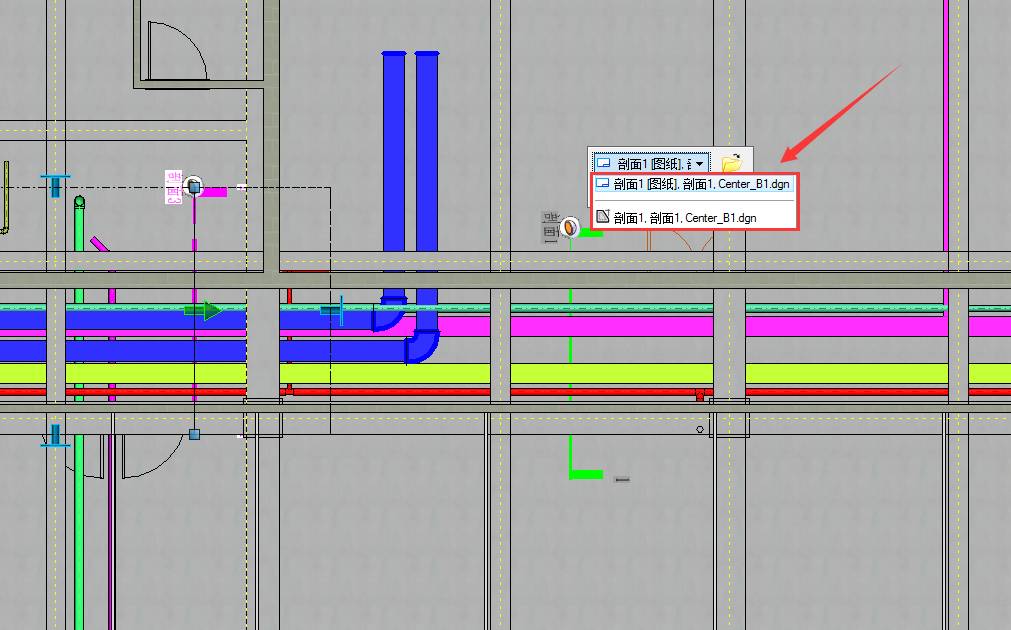

并且很方便的进行三维，绘图和图纸之间的切换，

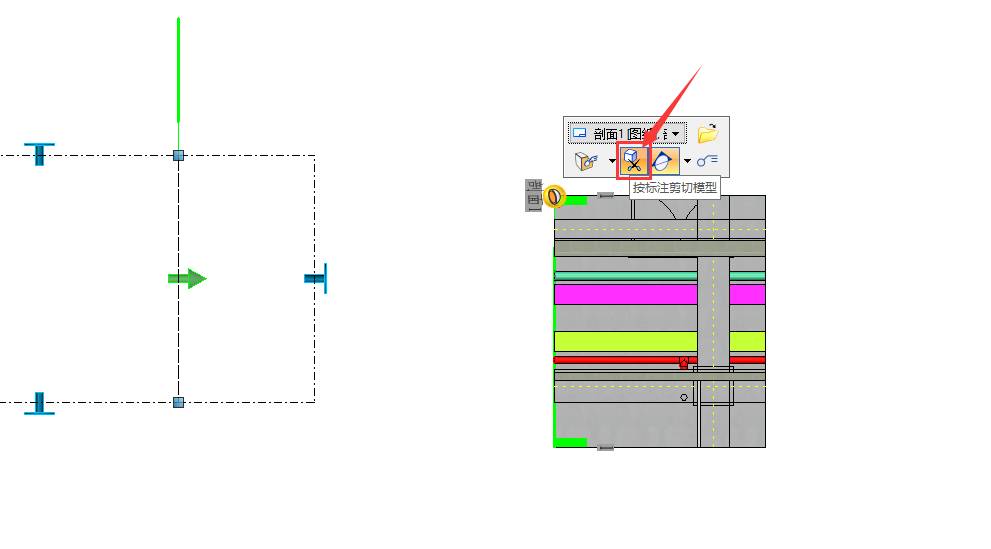

在三维之中也可以切换成剖面

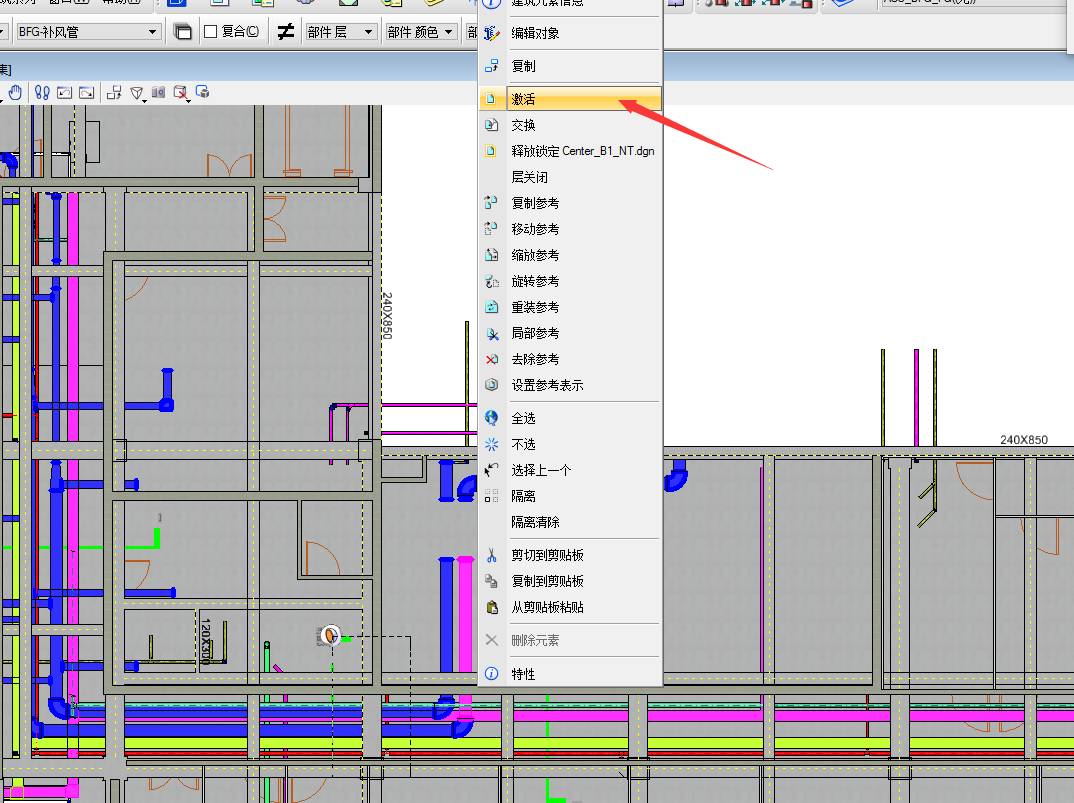

管综协调为了节省时间，优化工作可以在总装模型中进行，比如说需要协调风管，右击风管，选择激活；

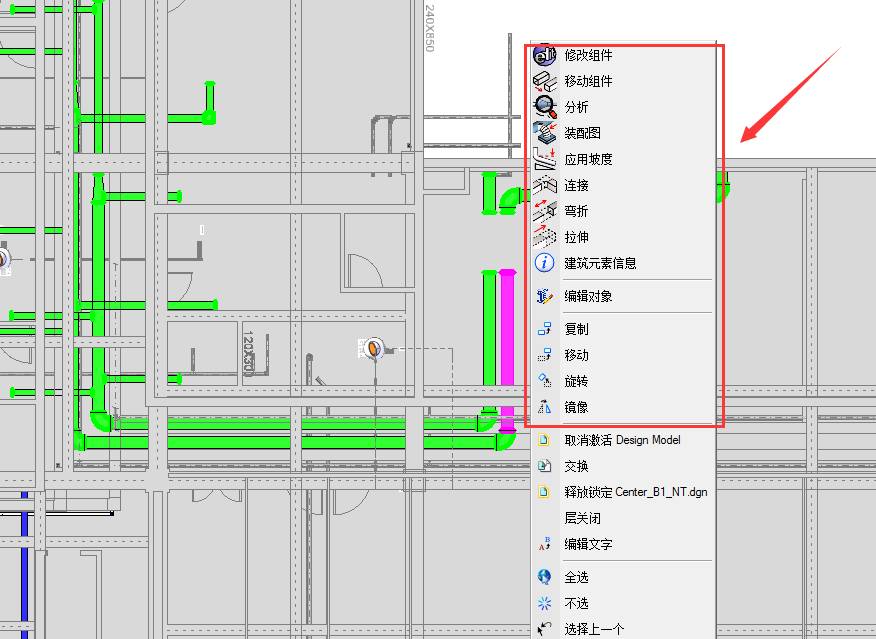

该DGN就被激活，可以进行编辑，同时可以右击进行很多简便的常规管综操作。如下图；
调整完风管后，右击进行取消激活，继续采用相同的方法协调其他专业的管线；
上述方法只对管综协调进行了少量简化，后续还可进行中心文件和模型标注对应研究；
中心文件：
所有设计人员可以打开一个模型文件及总装文件进行各层管综协调；
模型标注对应研究：
剖面绘图中的尺寸标注可以和模型对应，修改标注，模型相应移动，移动模型，标注相应修改；这样对于实际工程有更实际的意义，因为现有规范都是针对二维的，尤其的剖面，结合管线间距规范和安装规范可以更好的进行管线定位，辅助施工；
这样将会大大简化管综协调工作量，避免重复打开各种分dgn文件的麻烦
