ArchiCAD小技巧：应用栏杆工具在ArchiCAD里做起伏地形围墙
来源:极客BIM工坊
围墙在坡地的上，一个个围墙柱子调整标高？麻烦！想到用栏杆可以搞搞，实验一下，栏杆可以随画随变化高度，说干就干，完全没问题。如下分享。
效果如下：
具体设置过程分享如下，可以有空建个场地，围一圈玩玩哈。

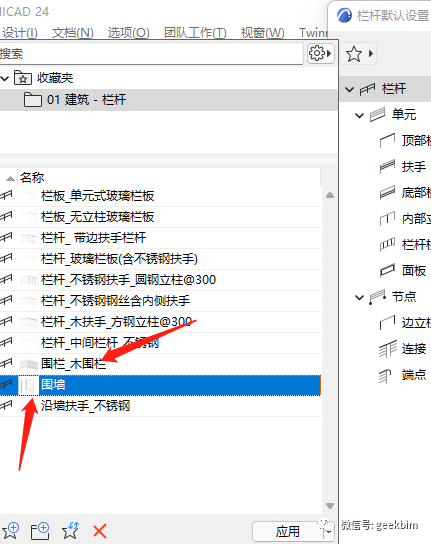

1、首先打开栏杆收藏夹：
收藏夹的好处就是，你设置过的常用构件，看起来完全不同的东西，是一个AC物件设置出来的，参数化就是这么有意思。收藏夹在企业的模板里，应该是很重要的建设部分，从线型、颜色、名称，都是需要大量时间去做的事情。

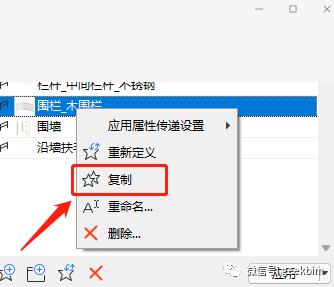

2、栏杆工具里复制类似设置的收藏，可以减少设置时间。

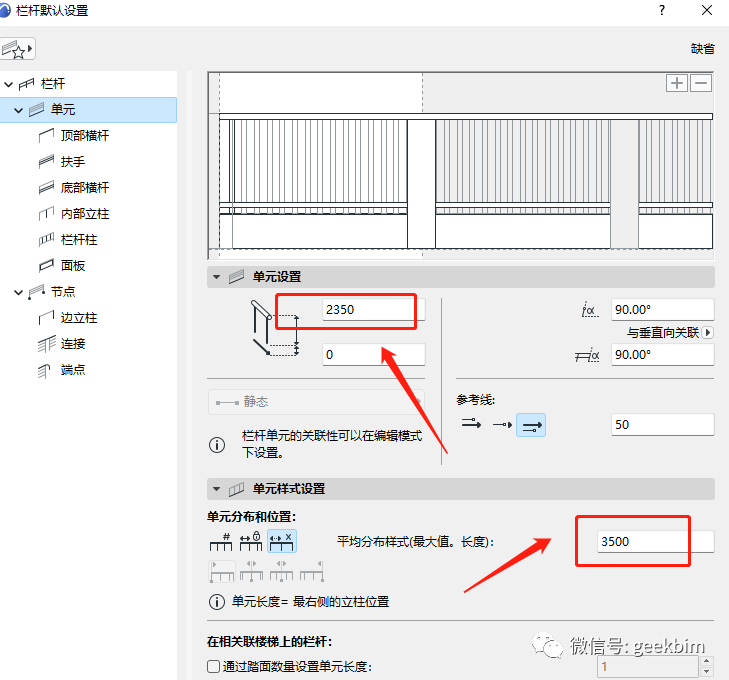

3、单元设置中，重点是这俩参数

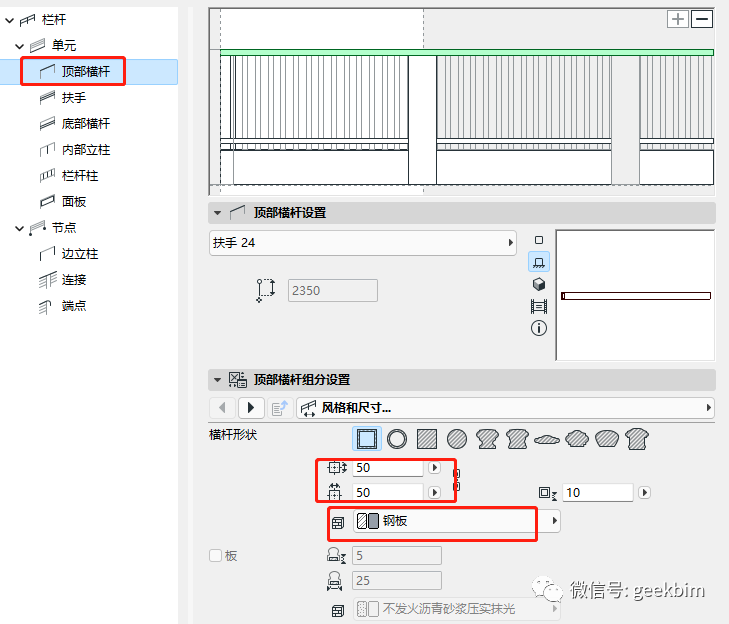

4、顶部横杆是常规设置。

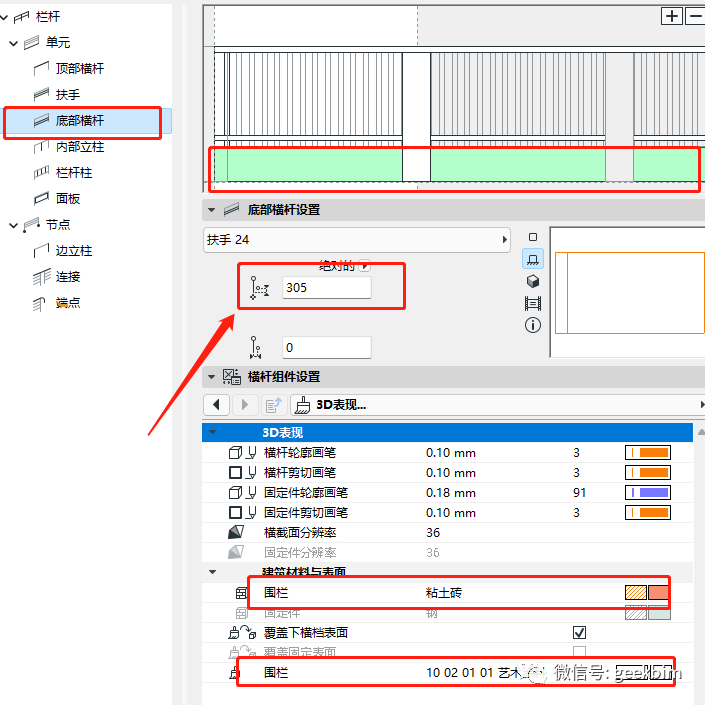

5、扶手删除，无可设置。底部横杆设置如下，重点305mm的设置，因为高度是按中心定位的，要上移才可与柱子底平。

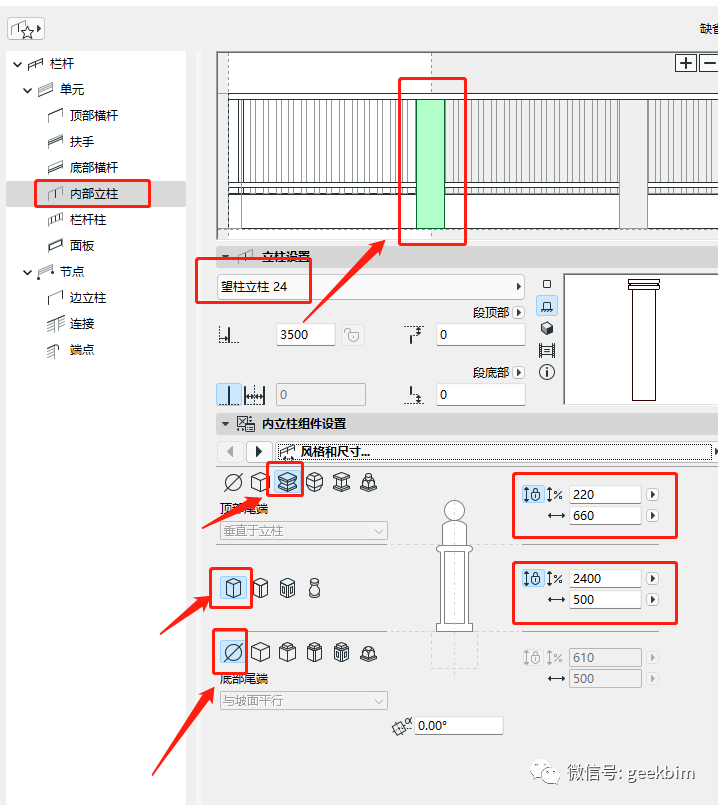

6、内部立柱设置如下：

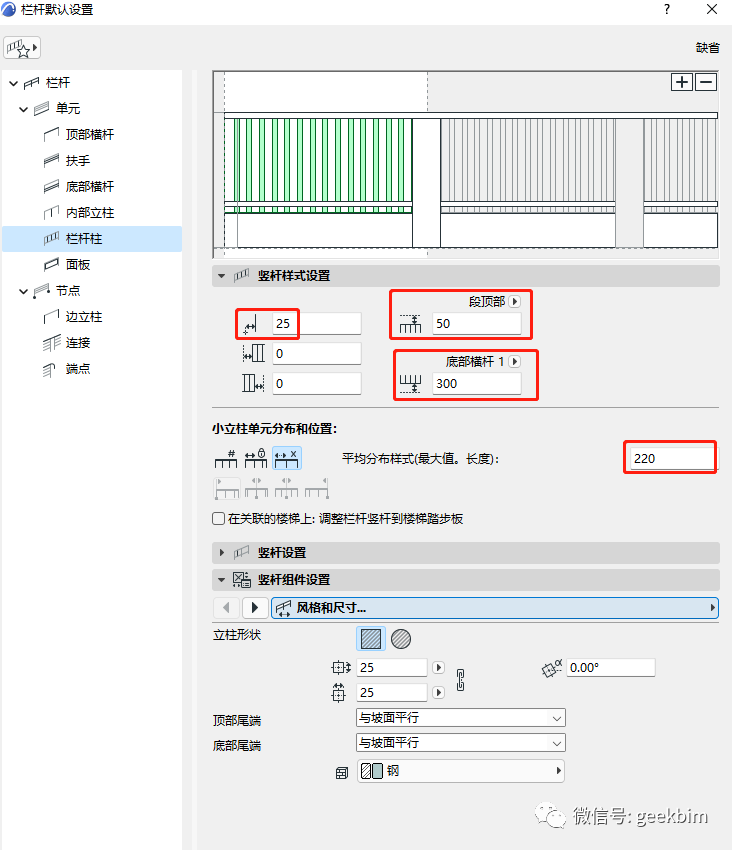

7、栏杆设置如下：
8、边立柱用内部立柱参数即可，面板、连接、端点默认，可不用设置，这样就可以按地形起伏的网面路径，去直接画围墙了，一个字：快。
谢谢关注，持续更新。
