BIM5D模型怎么搭建？BIM5D模型搭建分这三步走
一个工程是否能达到精细化管理的水平，模型的完整性起着关键性的作用。BIM5D模型的搭建可以分为三步走：
第一步，3D模型构建。根据施工现场施工要求，按照不同的专业，分别建立不同的施工3D模型，目前根据施工现场的建设需要，在进行3D模型的建模中，可以划分为土建模型、钢筋模型、机电管模型、钢结构模型、粗装修模型、建筑幕墙模型、施工场地模型以及为进行施工现场建设需要建立的施工措施模型。通过不同专业的划分，各专业从业人员建立起相应的专业模型后，进行3D模型的集成，能够最大限度的利用各专业人员的优势，缩短前期准备时间。
第二步，进度计划集成。在3D模型集成完后，项目管理人员通过施工方案的部署要求，结合各部位施工工艺，合理划分施工段，根据企业自身实力，合理安排投入的人材机数量，从而编制出施工进度计划，将施工进度计划与3D模型集成，形成BIM4D模型。

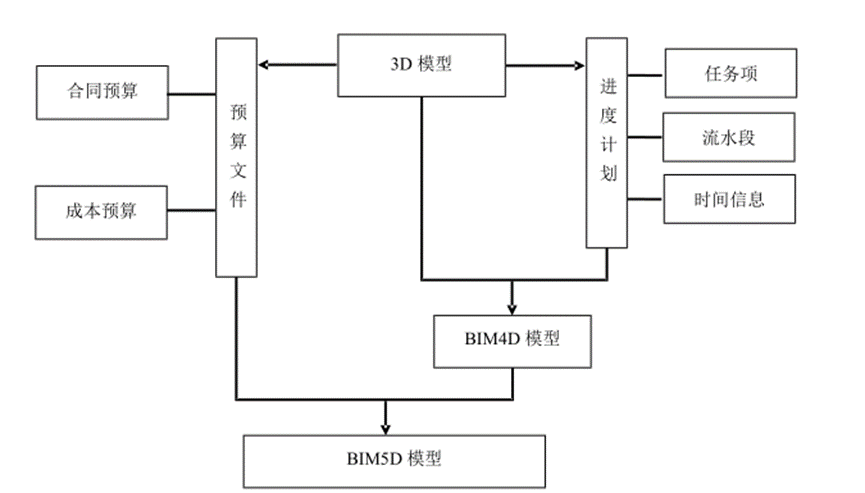

第三步，成本集成。成本集成是将清单信息、定额信息、资源信息以及材料价格信息进行整合，通过编制预算文件，将工程各分部分项所需费用和实体模型链接起来，起到了动态的跟踪。成本计价目前采用的是工程量清单计价模式，在清单编制时，可以基于3D建模软件建立相应构件的清单编码，并提取相应的工程量，套用定额信息。BIM5D平台目前支持的导入格式很多，除了广联达预算系列软件导出的GBQ预算文件外，对于外部的Excel预算清单、兴安TMT预算文件和EB3预算文件以及擎洲广达等也可以无缝对接，在成本集成时，施工企业需要编制出合同预算和成本预算两种类型文件，在模型导入进平台后将各项清单编码对应项与模型进行关联，从而实现了费用信息的提取和调用。BIM5D模型的构建流程如图所示。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
