BIM技术在瑞华小学施工阶段的应用

（1）碰撞检查

传统的人工检测二维图纸难以发现不同系统管件的碰撞问题，即使在施工过程中发现及时，也会因返工造成资金资源的浪费和工期延误，而在实际情况中，建筑内管线往往是在工程前期预留出位置，到工程后期在进行管线的安装，此时发现的碰撞问题，就不能简单的采取返工方式进行整改，只能进行设计变更，不仅造成成本和工期损失，也会影响美观，给后期的维修带来困难。通过BIM模型可以在设计阶段、施工过程中便捷的对此进行检查。该项目利用BIM检查出安装工程中进水管与消防系统发生碰撞以及安装工程与结构工程之间的冲突（图1.9），及时进行变更，并通过数据维护保证了BIM模型的实时性，提前发现潜在问题，避免了返工与浪费。

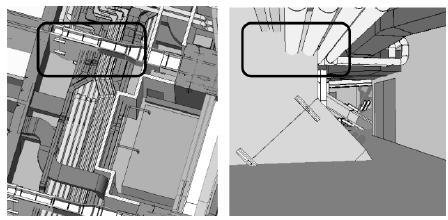

图1.9 消防管道与墙体结构之间的碰撞冲突

（2）管线综合优化

BIM团队参考图纸会审、问题报告、现场调度会及变更等来自于现场的反馈意见，使管线综合模型的建立充分依托于现场实际情况（图1.10）。建设单位在实际施工过程中，所有涉及土建隔墙、吊顶、设备型号等与机电管线综合相关的变更与洽商，必须依靠BIM三维模型为讨论依据。

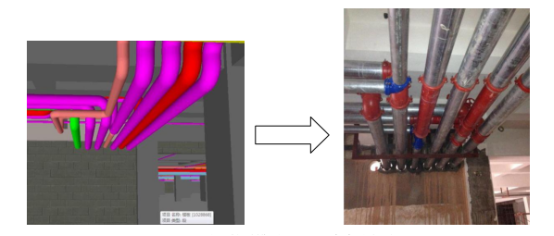

图1.10 消防管道模型 VS. 现场实实物装效果

（3）进行4D虚拟模型建造

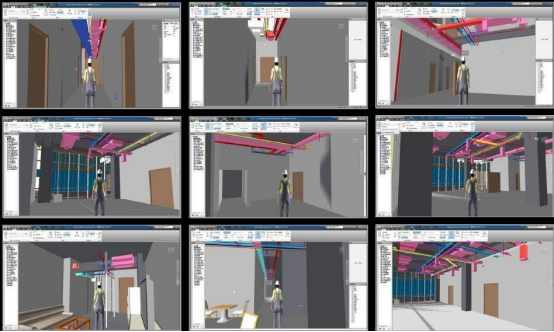

BIM的模拟性并不是只能模拟设计出的建筑物模型，还可以模拟不能够在真实世界中进行操作的事物。在瑞华小学的施工阶段可以进行4D模拟（图1.11），也就是根据施工的组织设计模拟实际施工，从而来确定合理的施工方案来指导施工，避免了工程中出现错误和产生污染的可能。

图1.11 基于BIM的虚拟施工场景

（4）限额领料管理

BIM的出现为限额领料提供了技术和数据支撑。基于BIM软件，在管理多专业和多系统数据时，能够采用系统分类和构建类型等方式对整个项目数据进行方便管理，为视图显示和材料统计提供规则。本项目中，给排水、电器、暖通专业可以根据设备的型号、外观及各种参数分别显示设备，方便计算材料用量（图1.12）。

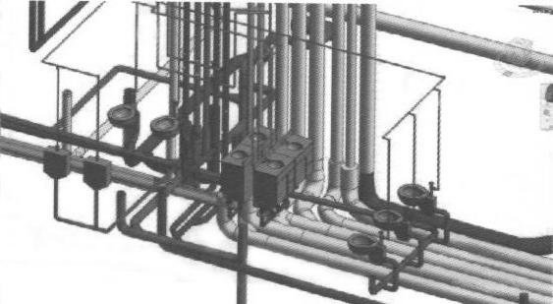

图1.12 暖通与给排水及消防局部综合模型

瑞华小学施工工期紧张，施工前对各项施工方案提前规划、预演尤为重要。

利用BIM模型的可视性进行三维立体施工方案规划，可以合理安排生活区、钢结构加工区、材料仓库、现场材料堆放场地、现场道路等的布置。另外，利用BIM模型模拟一些危险性大的专项施工方案，可以直观的反映施工现场情况，辅助专家论证，降低施工危险性（图1.13）。

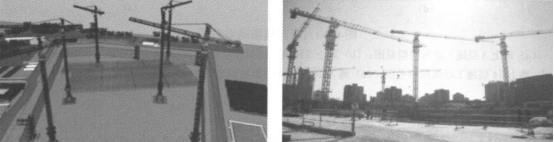

图1.13 BIM施工场地布置模型与实际施工现场场地照片对比

BIM在瑞华小学竣工交付阶段的应用

本项目BIM团队人员对前期设计施工过程中的相关资料进行汇总，通过二次加工创建竣工模型（图1.14），剔除冗余信息，根据竣工项目实体进行数据和信息变更，及添加了后期新增添的设备、技术、安全等信息，并将数据模型导出整理为工程交接所需格式，以便后期运维管理部门方便快捷的开展工作。

图1.14 建筑效果图

本项目通过BIM技术的探索应用，基本实现了项目建设初期所设立的目标。在设计方面，通过BIM技术的数据库信息理念避免了各专业碰撞带来的设计错误，极大地降低了后期变更与签证产生的概率。充分利用了BIM技术的优化性和模拟性，这两个性能的应用可以尽可能的减少建设中出现的问题，使整个项目的完整度提升。在项目的设计中，通过对建筑体量、采光、水资源、能耗、可再生能源分析建模，更为精确的实现了绿色建筑的设计目标。再加上施工阶段BIM技术对于管线综合、专业碰撞、限额领料管理和施工方案规划的模拟，极大地提高的施工的效率，减少返工，从而保证了工期和成本目标的实现。
