Revit技巧:利用体量实现空心异型剪切

发布:中文网小编4号 浏览:4837人 分享
发布于:2021-11-10 17:07

背景

最近在建一个预制节段梁模型里锚槽,遇到了异型锚槽,利用公制常规模型里面的空心融合难以实现,而且需要重复利用。经过本人思考,利用空心体量载入到项目进行剪切方可实现哦~

步骤

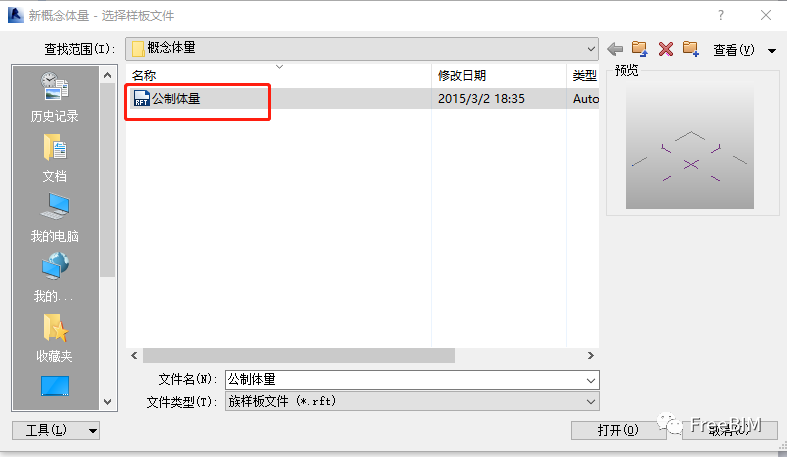

1、新建公制体量;

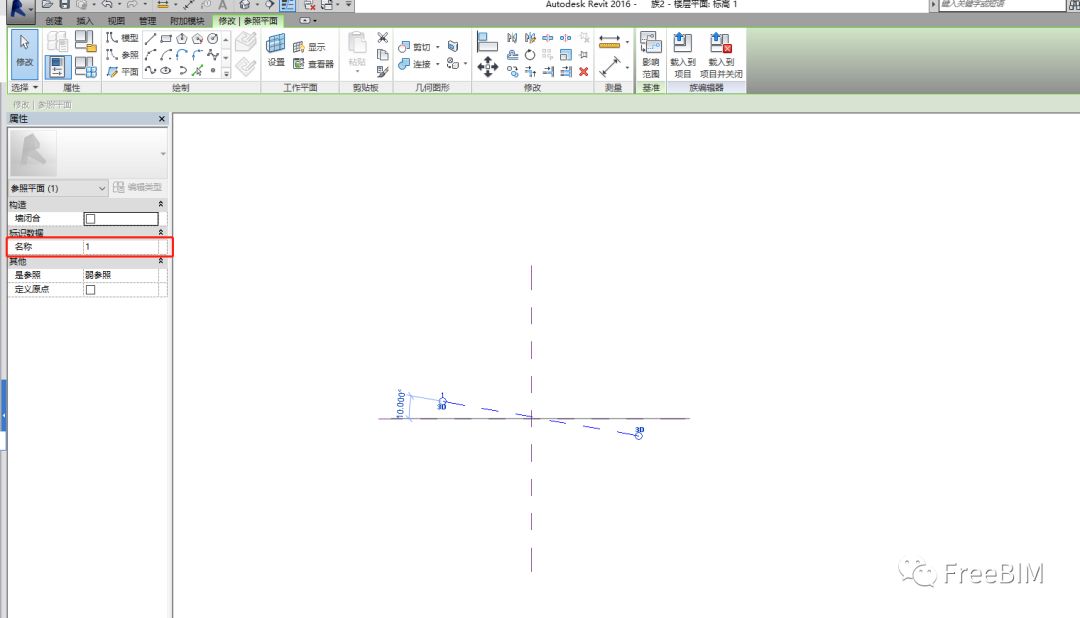

2、 在标高上建一个斜的参照平面,并把标识数据中的名称命名一个你喜欢的名字;

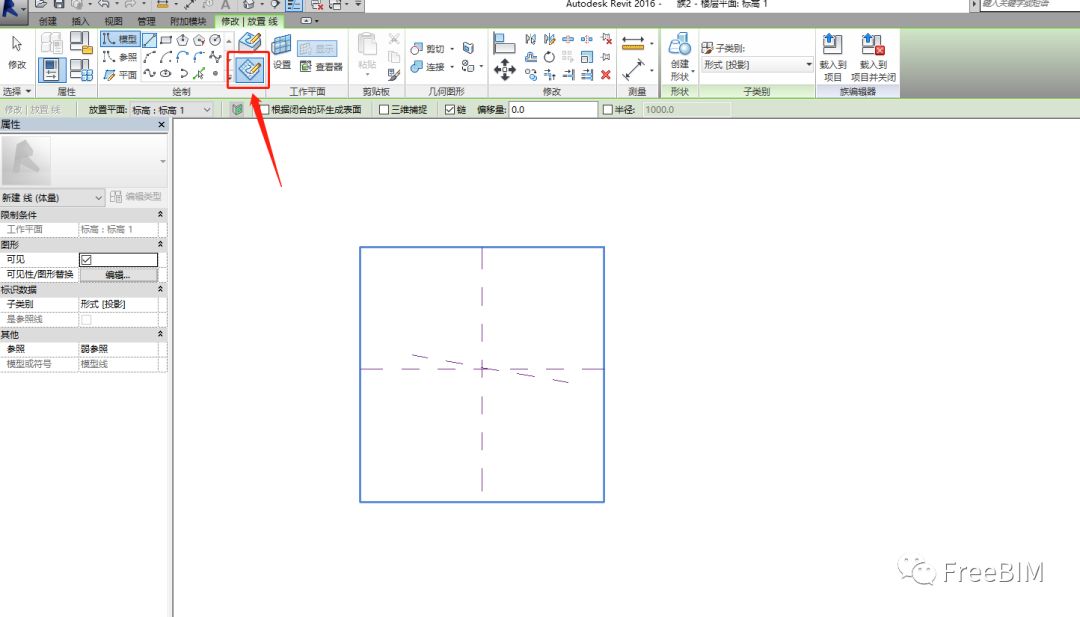

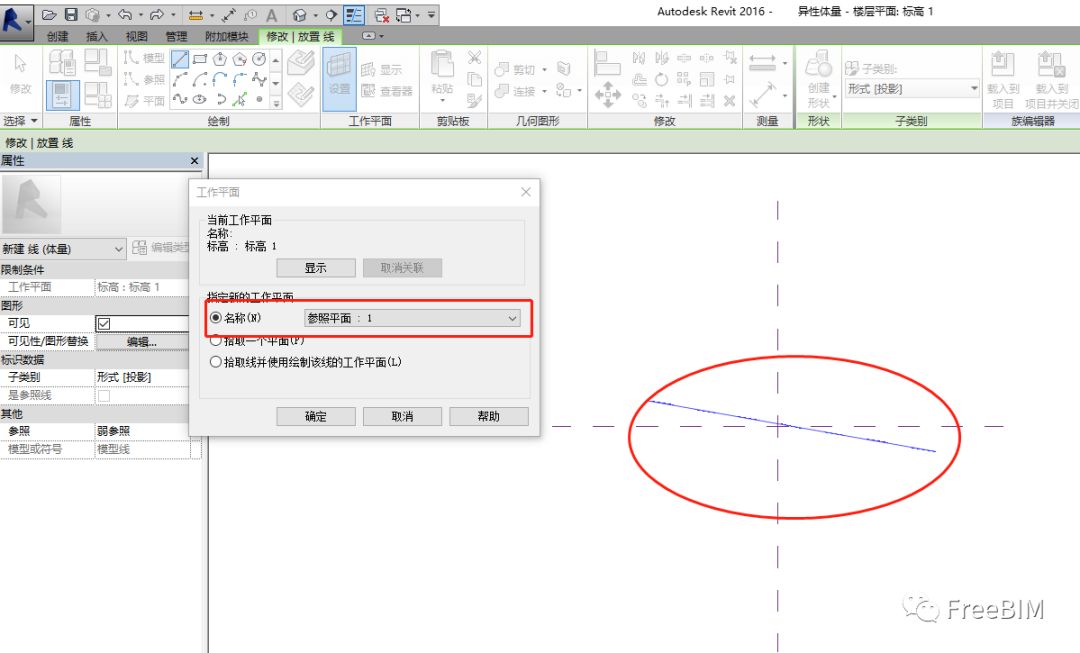

3、在工作平面上绘制模型线并选择设置拾取工作平面,在制定新的工作平面名称选择刚刚我们命名的(这里我命名的是1);

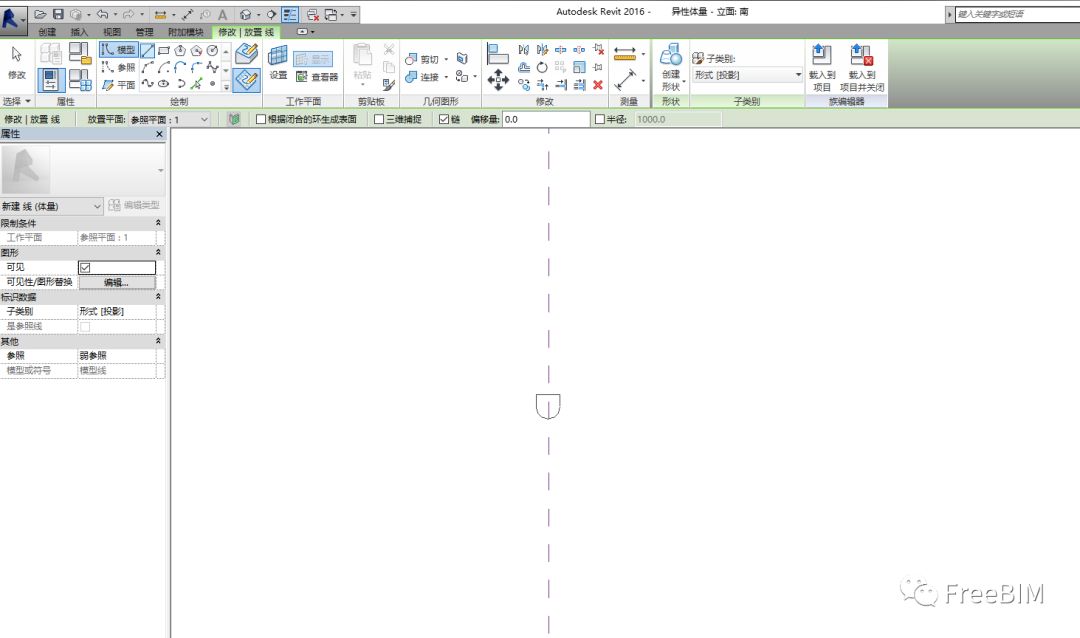

4、绘制你在那个斜面的形状;

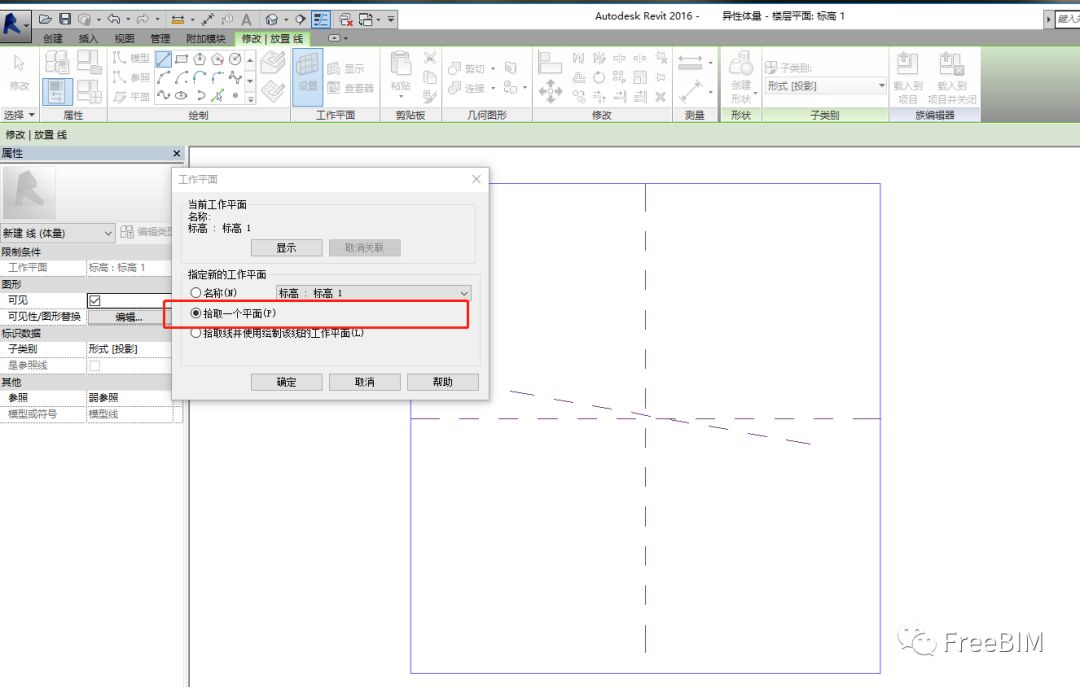

5、在我们想要的另一个平面绘制另一个形状。这里我们也可以不命名,直接拾取一个平面;

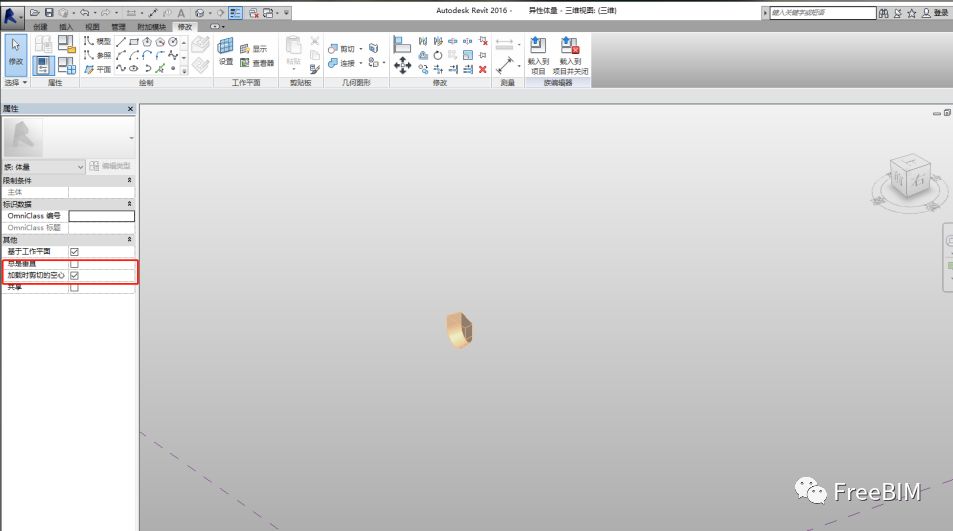

6、这就是我们画好的两个模型线形状,我们把两个形状都选中,点击创建空心形状,并勾选加载时剪切的空心,现在我们就可以保存喽;

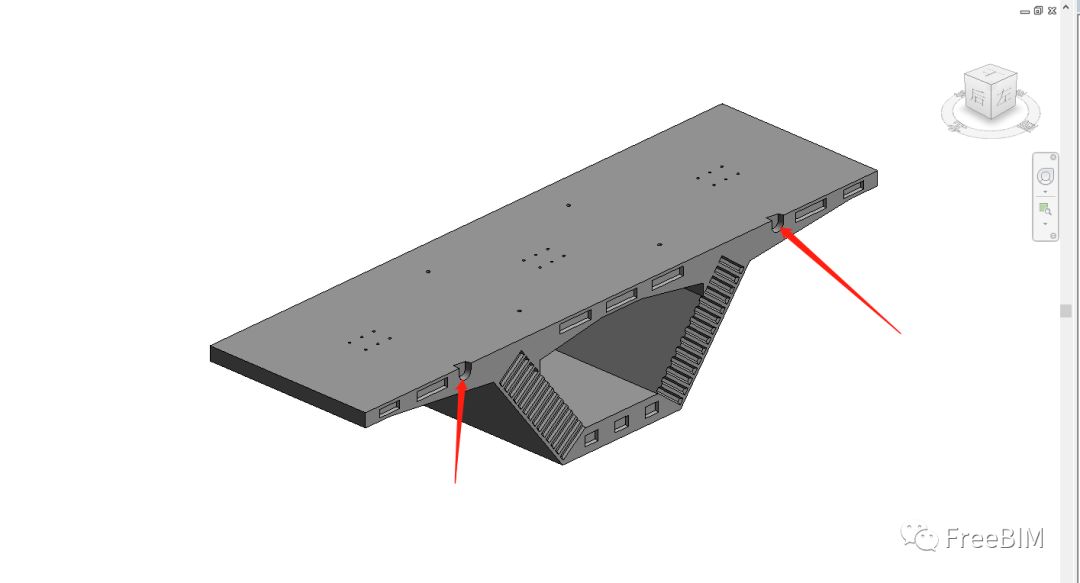

7、 把我们建好的异性空心体量载入到项目里,放到我们需要的位置,进行剪切,就得到我们想要的东西了。


注:

1.体量只能载入到项目里,不能做套族;

2.绘制模型线时可以选择工作平面也可以拾取工作平面。
