BIM如何进行工程量计算和计价？江西BIM案例观摩！
本文采用江西某住宅楼为案例，该住宅楼的结构为剪力墙结构，抗震设防烈度为6度，建筑面积为6487平方米，占地930.34平方米，建筑物分为地上8层和地下1层，建筑物高度24.3米，采用清单的计价模式。建模软件采用GTJ2018，计价软件采用GBQ4.0。
在新建工程中选择相对应的计价规则和定额规则，修改工程信息里面的结构类型、檐高、抗震等级等一些参数，编辑楼层信息修改不同楼层间不同构件的混凝土强度等级。在广联达土建计量GTJ2018软件中插入建筑图和结构图进行分割定位和楼层的选择，并对轴网进行识别。

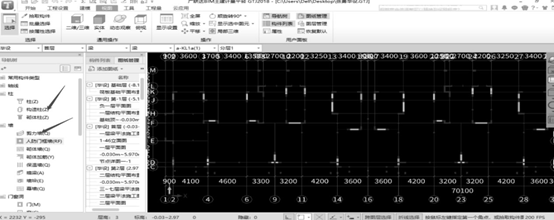

图1柱和建立墙的绘制
构造柱和剪力墙的绘制，根据结构图中柱表对钢筋的描述，编辑柱和剪力墙的钢筋信息，根据柱高剪力墙平面图进行绘制见图1。
梁的绘制通过对梁平法施工图进行识别，提取梁边线，提取梁标识，生成梁，然后对生成的梁进行校核设置支座进行原位标注，板的绘制，在板属性列表中编辑板的厚度，依次布置，根据板的结构平面布置图，可以知道板负筋和和跨板钢筋的信息，在板负筋和跨板钢筋的属性列表编辑钢筋信息依次布置见（图2）。

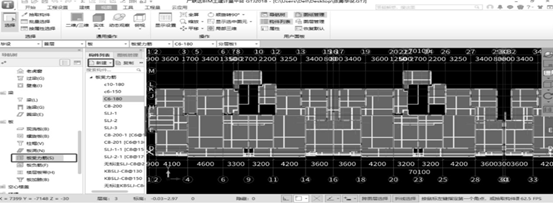

图2板的绘制
GTJ2018中进行汇总计算查看报表可以得出工程量，通过上述得到的工程量清单然后导入到GBQ4.0软件中进行套价得到工程量预算。
来源：2021.25科学技术创新
文：张勇 王永明 孙玉慧 王春伟
