与传统的CAD绘制装配式建筑深化设计图纸相比，运用BIM技术可以极大地提高设计效率和准确率。

装配式深化设计提前介入，提高标准化程度

运用BIM技术在前期初步设计或者扩初设计就介入，有助于各专业设计师更好地理解装配式建造对各专业的影响，从而更好地完成装配式建筑深化设计，提高建筑施工质量，提升建筑品质。装配式深化设计师应该尽早地与建筑、结构等专业设计师沟通，确定如何保证预制率和装配率满足要求，确定哪些构件需要做预制；对于预制构件尽量做到形状的一致和尺寸的统一，以提高预制构件生产的标准化程度。

三维模型表达形象，信息传递准确度高

运用BIM技术除了生成二维的图纸之外，还生成每个预制构件的三维模型。三维模型的可视性使得每一根钢筋、每一个线盒的位置和方向一目了然，不再需要依靠生产工人的想象来识图。有些异形构件，比如预制飘窗（见图1）等构件依靠传统的正视图、侧视图、顶视图很难直接传递给看图人具象的信息，但是运用BIM三维模型可以非常直观地让人明白构件的形状。

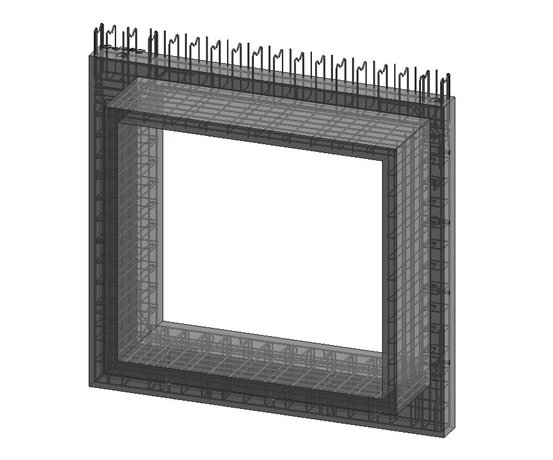

图1预制飘窗的三维模型

提前发现构件间的碰撞问题，提高构件精准度

BIM三维模型的建立还可以帮助深化设计人员在出图前发现构件之间的碰撞问题，避免了现场再对预制构件敲打切割的麻烦。比如两块叠合板拼接缝伸出的钢筋碰撞问题（见图2），如果不建立整个预制构件的三维模型，类似这种不同构件之间的碰撞问题是难以发现的。这就要求施工安装现场手动掰调钢筋位置，不但造成安装的麻烦，而且对楼板的受力性能也有一定的削弱。

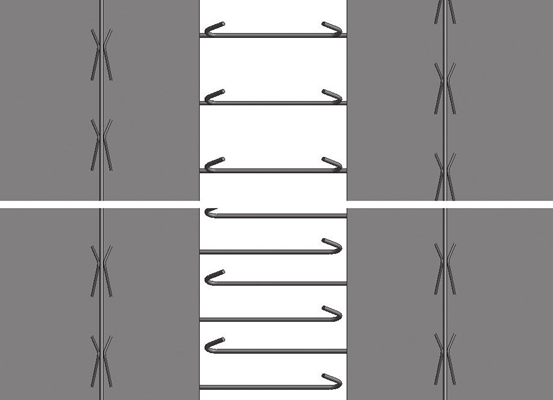

图2相邻叠合板拼接缝伸出的钢筋碰撞与错开对比图

BOM物料表自动生成，节省人力

BIM三维模型建完后，运用BIM软件能自动生产BOM物料表，避免了统计专员对着构件图核算物料的麻烦，而且软件直接生成的BOM表不会出错，完全根据BIM模型统计而成，极大地节省了人力成本，提高了物料表的精确性。BIM模型可以直接统计生成所有叠合板的尺寸、体积、块数、总质量、钢筋质量、桁架质量等各种参数，以及不同样式的钢筋长度、直径、数量等下料所需的尺寸。更为方便的是，一旦需要修改，只需要对BIM模型做出修改和调整，所有这些相关BOM表均会自动更新，实现图表联动。

内容来源：《城市建筑》2021年5月第18卷总第391期

文：徐健青 泛城设计股份有限公司
