工程项目位于滁州市凤阳县境内，主要有体育馆、健身馆、游泳馆以及室外露天体育场及室外配套设施。工程占地面积为13.7万平米，建筑面积3.24万平米，造价2.11亿元，见图1项目效果图。

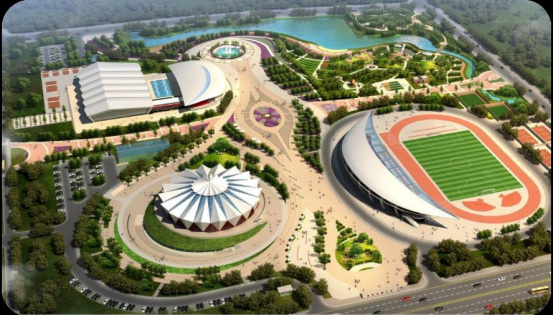

图1项目效果图

本项目的重难点在于：1）工程建筑造型新颖，异形结构尺寸变化多，图纸深化设计工作量大，如何实现外观建筑美学、达到设计效果，难度高；2）体育馆屋盖系统为桁架、网架、拉索等组成的组合结构体系，并且空间安装定位难度大，安装方案选择及优化为本工程的难点；3）本项目为综合性工程，专业之间易发生错、漏、碰、缺等现象，使用传统二维图纸与业主、设计单位沟通不易表达、沟通效率低。

BIM应用环境

根据现场的调研考察情况，组建了BIM团队，并有选择的选定了BIM软件的基础配置，见图2BIM团队组织图和图3BIM软件配置图：

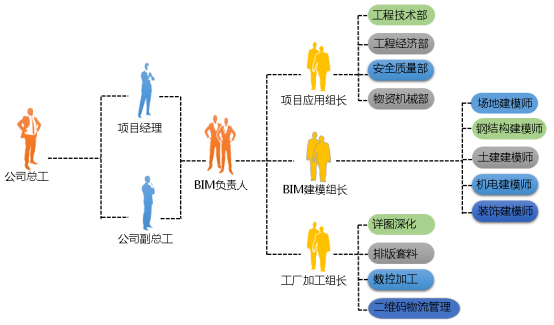

图2 BIM团队组织图

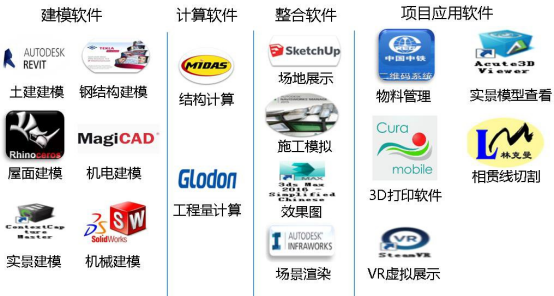

图3 BIM软件配置图

技术中心BIM建模组负责BIM应用策划和各专业建模与整合，制造分公司负责钢结构建模及加工制造，项目部负责工程量计算及BIM应用实施。

根据本工程特点，选用了建模、计算、整合和项目应用等4种类型近20种BIM软件，主要包含Revit、Tekla、MagiCAD、Rhino、MIDAS、Glodon、Navisworks、InfraWorks等。公司配备BIM工作专用服务器、移动式工作站、无人机、3D打印机、虚拟现实设备及其他移动终端。

在BIM应用标准方面，为了高效、合理、深入的发展BIM技术，公司专门编制《凤阳体育中心BIM实施方案》，并为了各个不同结构，不同工序都建立了各自不同的建模标准，诸如《土建专业BIM建模标准》、《钢结构专业BIM建模标准》、《机电专业BIM建模标准》、《幕墙专业BIM建模标准》，主要包含应用文件目录和命名、建模精度、单位坐标、模型色彩、软件的挑选和使用、交付项目的具体标准等内容。并且在模型的命名、构建的颜色、深度以及数据的存储、协同与交付等每一个方面都给予了高水平的知道，项目每一个参加方也都依照着标准内容合作进行三维建模。

与此同时，团队也通过构建了涉及到建筑、结构、给排水、暖通、电气、园林和施工等七个部分的标准构建库。电气、园林和施工七大部分。截止目前共积累施工设备族114个，施工机械组361个，极大的提高了建模效率。

BIM应用的整体思路

基于项目重难点情况，本工程BIM技术应用目标主要有以下五个方面：提高设计的质量以及提高设计效率；使施工方案变得更加合理与科学；加强每个专业之间的沟通，提高各专业沟通效率；实现构件加工、存储、运输全程信息化跟踪；探索应用3D打印、无人机、虚拟现实与BIM技术的融合，拓展BIM应用范围。

通过制定BIM应用总体流程，以将BIM技术结合到设计、算量、加工制造、方案比选优化、机电管线综合、施工过程管理（进度、成本、物料、安全、质量）及新技术探索等11个方面，见图4BIM应用总体流程。

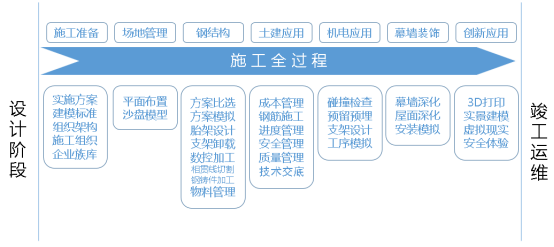

图4 BIM应用总体流程

本项目在钢结构施工、土建施工、机电施工和幕墙施工都运用到了BIM技术，下面依次分类阐述。

钢结构施工BIM应用

（1）体育馆钢结构施工方案比选优化

体育馆以钢筋混凝土框架结构作为主体结构的主要形式，而屋盖则由钢桁架、内环网架及拉索等组成的组合结构。编制方案过程中，我们建立多个施工方案的BIM模型，通过施工模拟综合评定，进行方案比选，优化资源配置，缩短工期，使技术可行性趋于合理。

（2）结构支架卸载计算模型

通过Midas设计并计算钢结构提升支架，导入Tekla软件中生成三维实体模型，由三维模型输出加工制造图纸。应用Midas对提升关键工况详细计算分析，从而在理论分析上确保钢结构施工过程安全可控。

（3）相贯线数字化加工

利用软件接口将体育馆钢结构Tekla模型导入到PIPE软件中，对相贯杆件批量编程，并按零件号快速导出切割程序。采用PIPE数字化加工软件大幅提高加工准确性，工作效率提高2倍以上，为公司钢结构制造加工提供强劲的技术支撑。利用SOLIDWORKS软件建立BIM模型并出图，指导铸钢件模板制造尺寸精准，无偏差。

（4）基于BIM的二维码应用

公司研发了基于BIM的二维码管理系统，以项目为主线，以构件为单元，以二维码为身份标识的载体，实现项目及构件的原料、设计、生产、合格品入库、库存、发货、物流跟踪、收货、施工验收全流程的信息化管理，实现项目进度的实时管控，具有项目管理信息化、产品身份标识化、构件全程可跟踪、收发货凭证化等特点。

文：黄峰 版权归原作者所有 （未完待续）
