Rhino如何建模型？基于“形面分析法”的景观地形综合建模案例

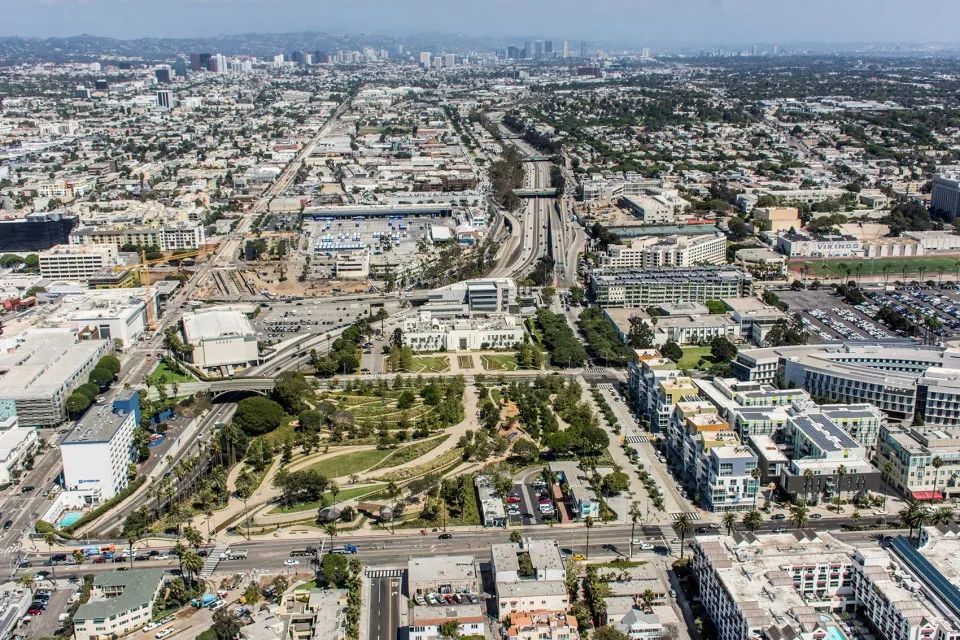

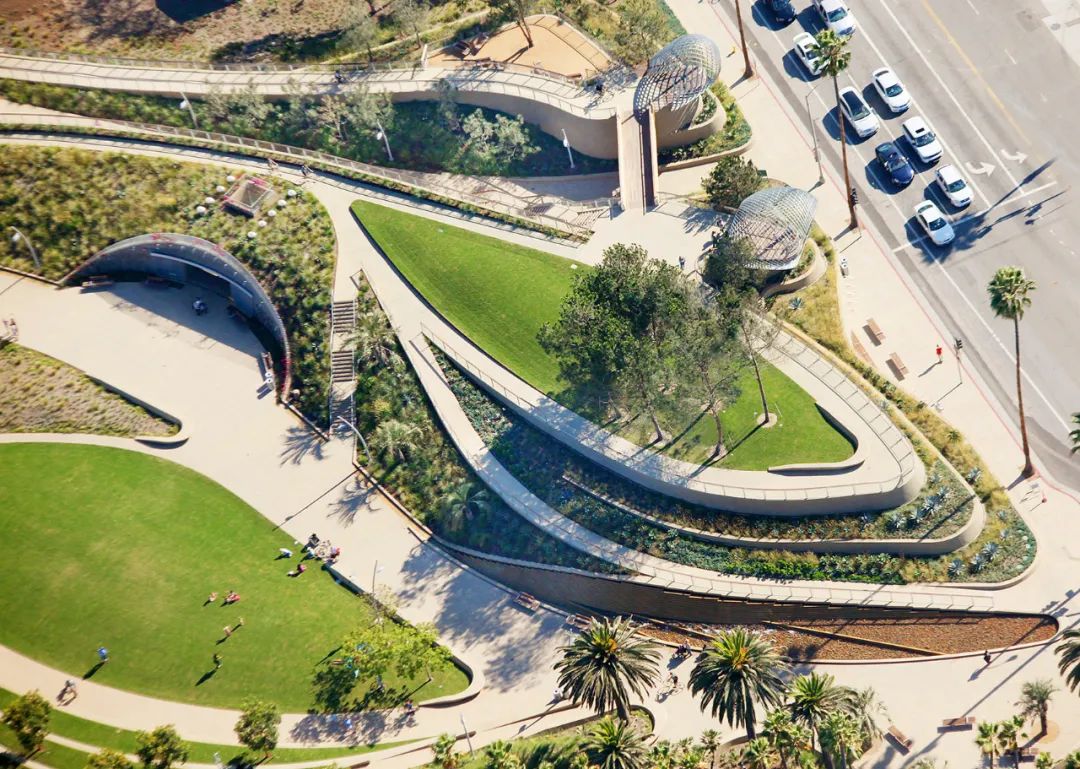

本文演示案例为 Tongva Park（局部），by James Corner.案例详细介绍参见

http://www.gooood.cn/tongva-park-and-ken-genser-square-by-james-corner-field-operations.htm

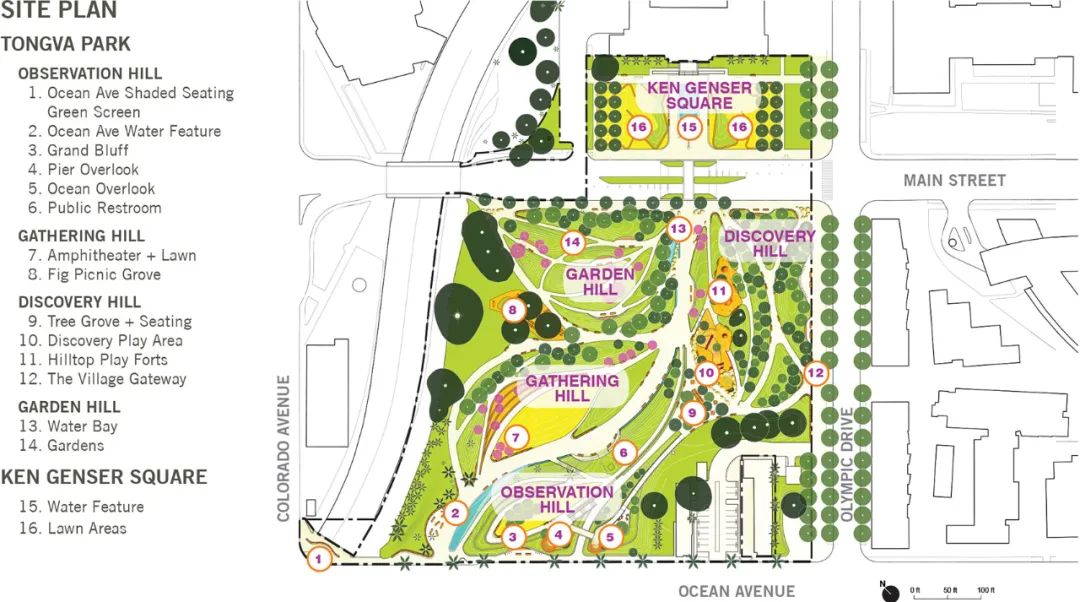

技术图纸：

在前文中，已介绍了形面分析法（form-surface analysis）。

形面分析法是Nurbs建模的基本方法之一。通常，先构建原生面，作为基本“形”（form）的骨架。继而，构建更复杂的非原生面，并对其进行进一步形变、混接等，最终，得到具体的“面”（surface）。

接下来，以带复杂坡道的景观地形建模为例，介绍形面分析法，以及相关曲面生成、形变命令，在园林景观建模中的综合应用。

Step1:

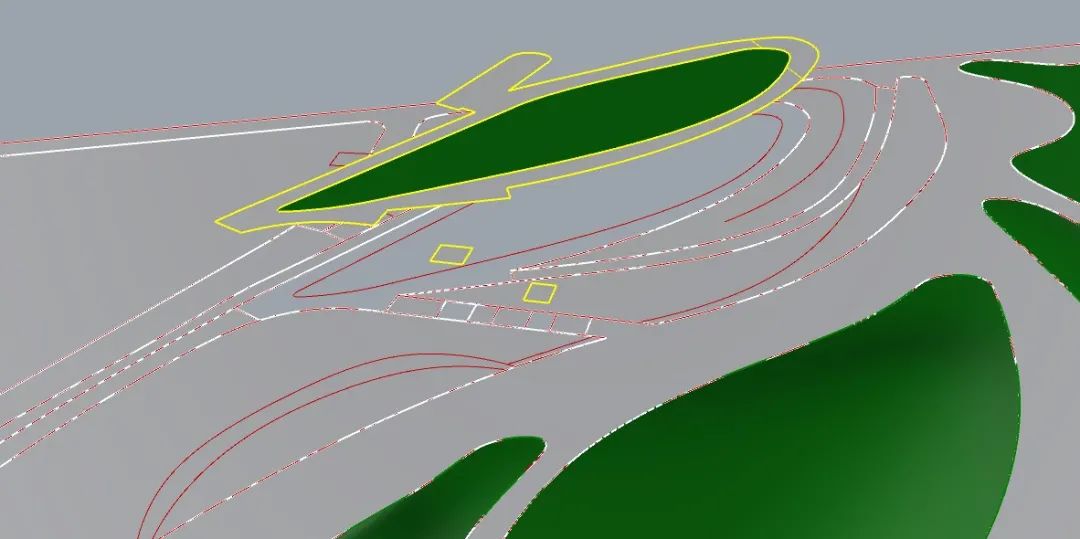

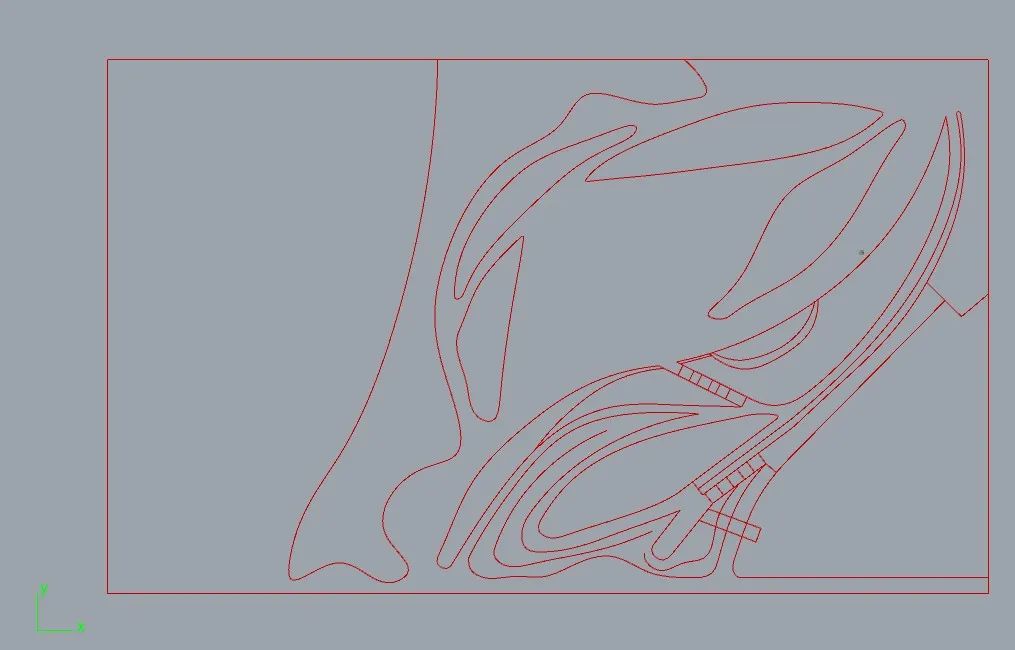

绘制平面图，以_PlanarSrf封面。

键入_Split命令，以线切割面，得到面片。

将位于最高位置的坡顶道路、楼梯的休息平台移动至相应标高处。

Step2:

接下来，建立盘绕而上走势的坡道。

将坡道平面边线复制一份至他处。

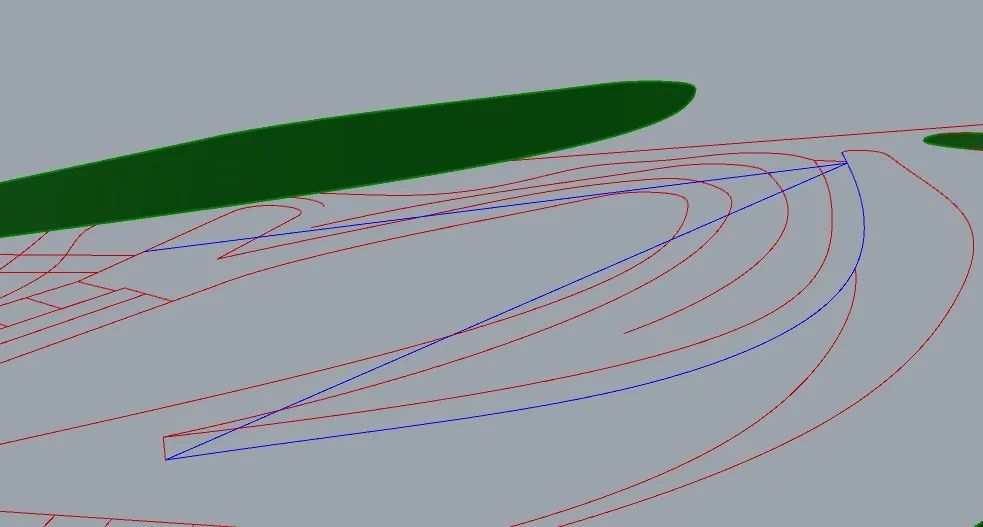

作坡道平面线两端点间的连线。

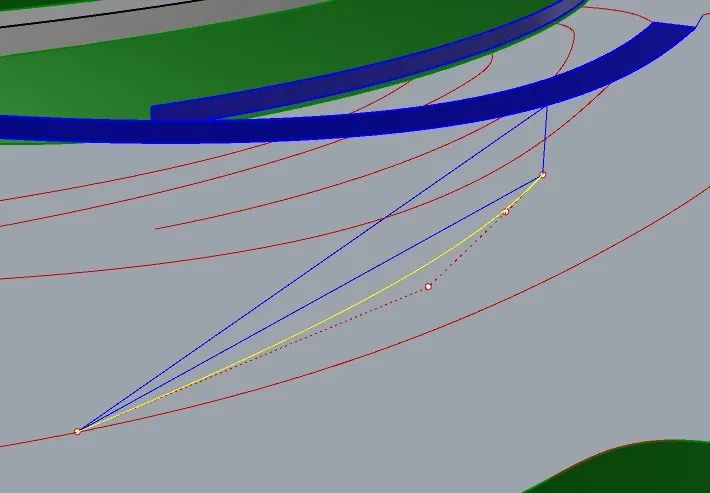

将该连线复制一份，将其一段的控制点向上移动至坡道顶端标高处。

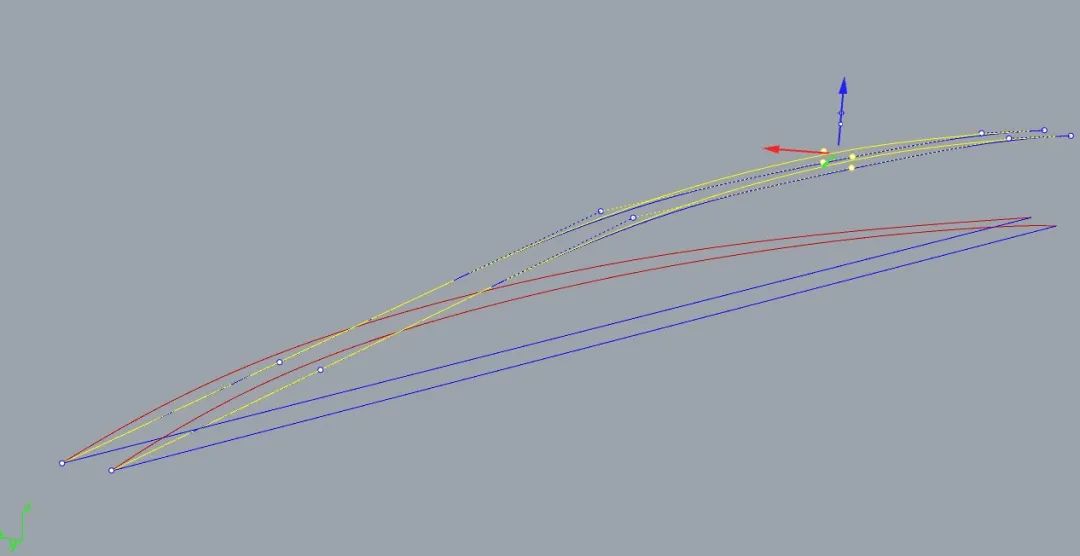

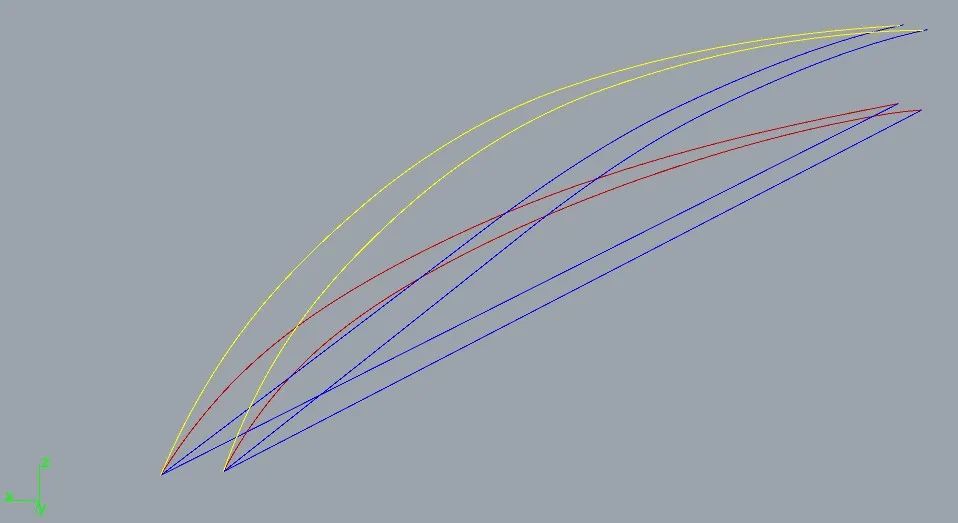

_Rebuild这根曲线，增加并调整其控制点，作出坡道在侧视图中的边线。

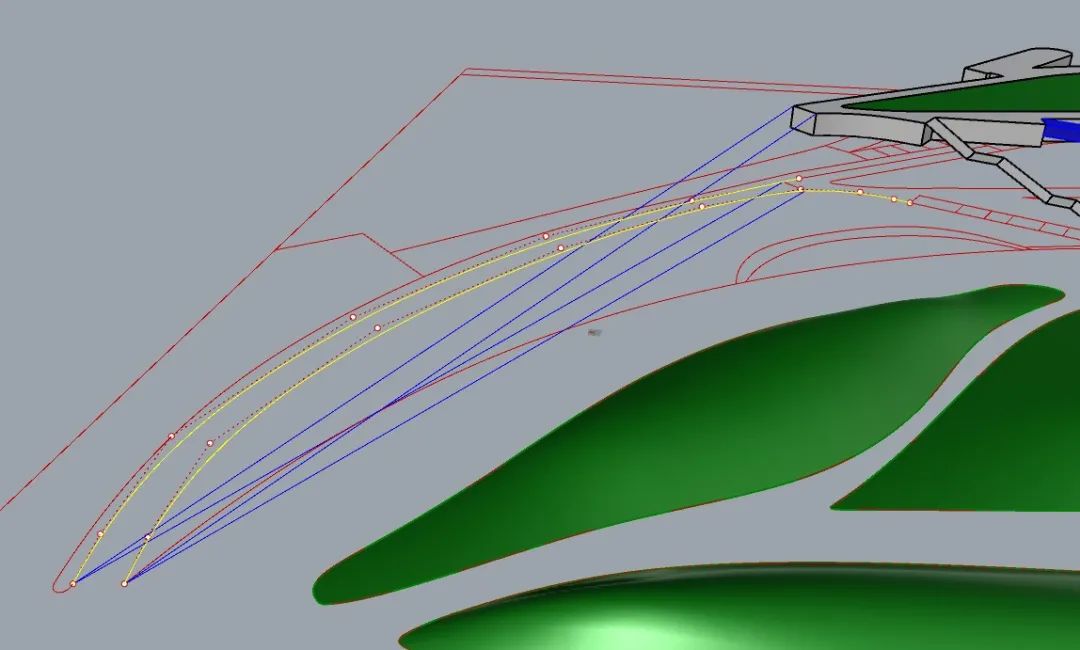

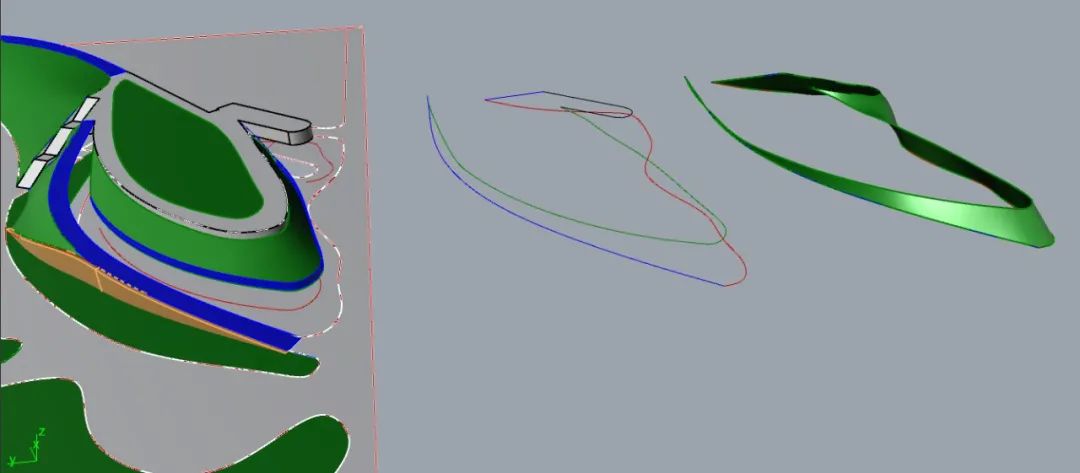

键入_Flow（流动）命令。首先，点选待流动的坡道线，按回车。再点选坡道平面线两端点间的连线，作为基准线。最后，点选坡道在侧视图中的边线。即得到了坡道边缘的空间曲线。

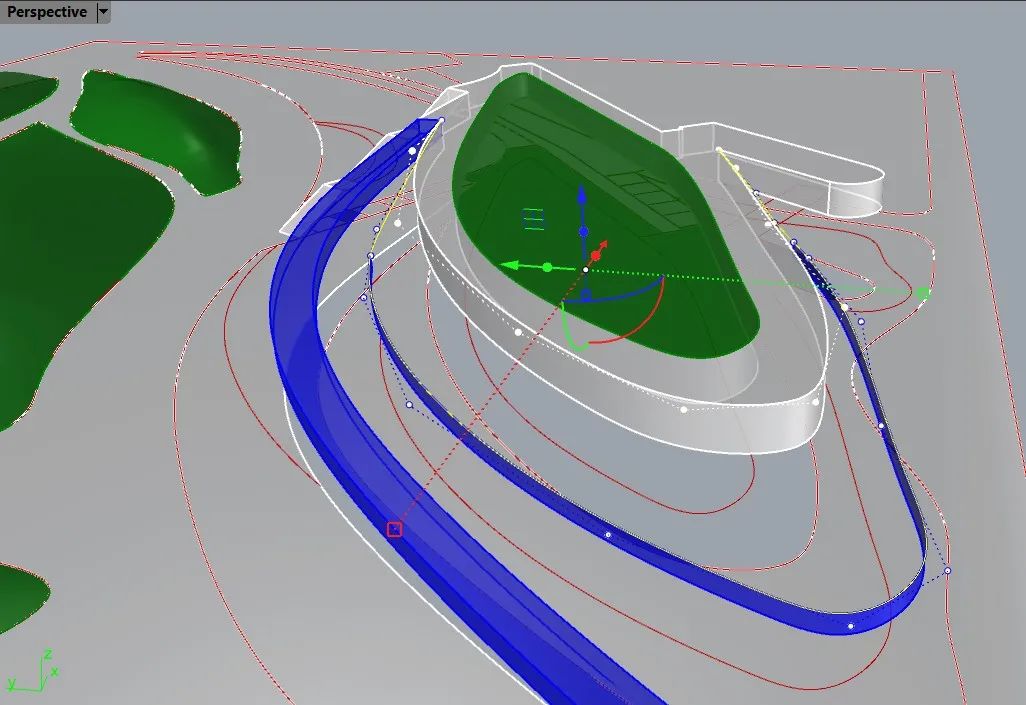

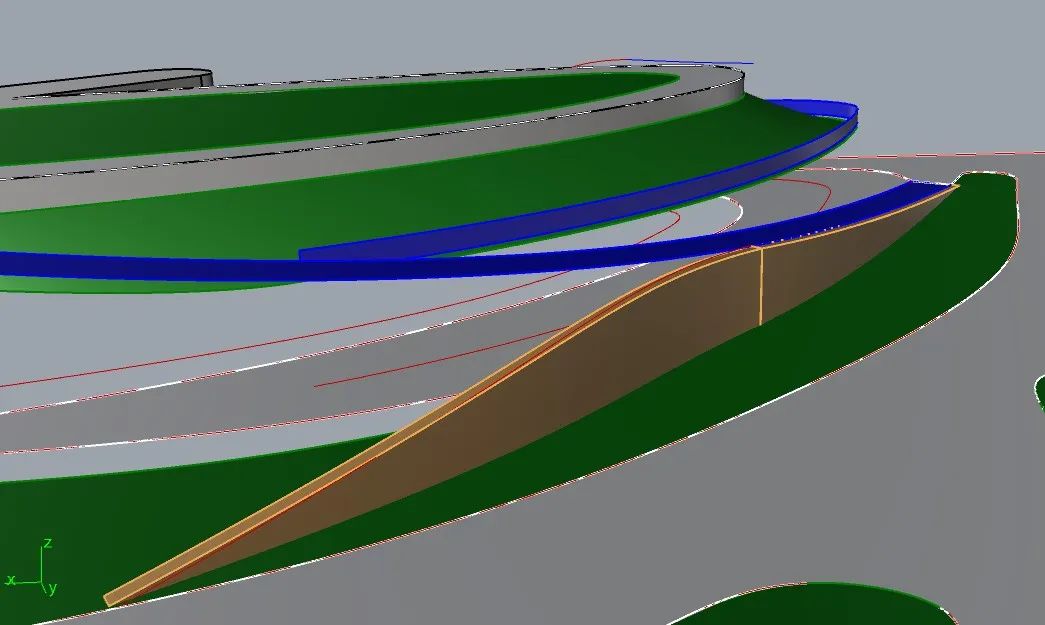

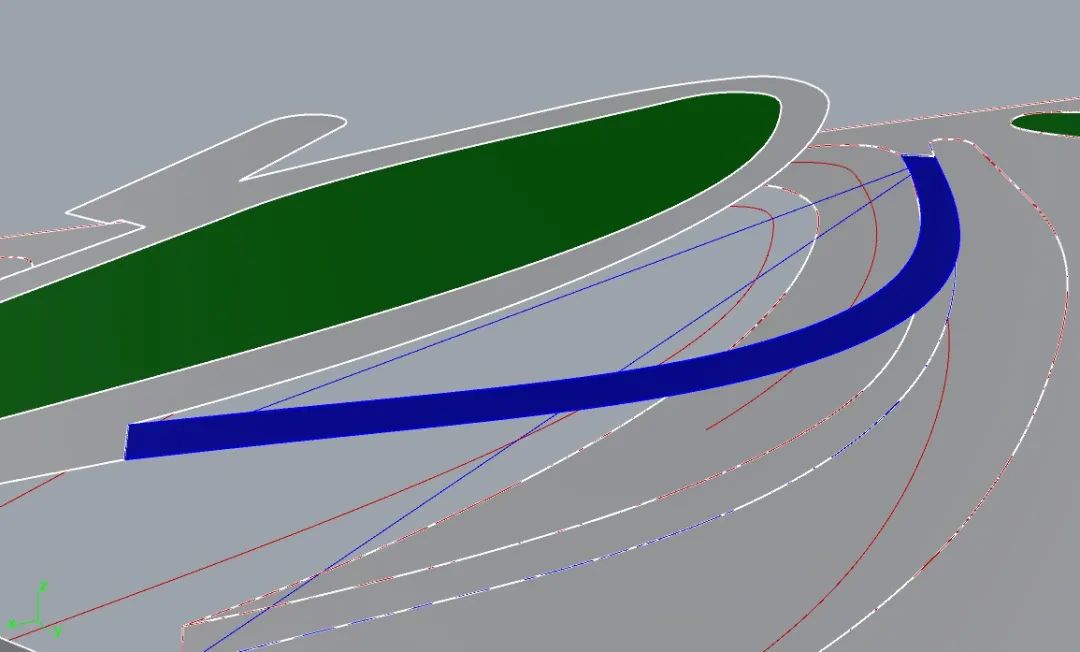

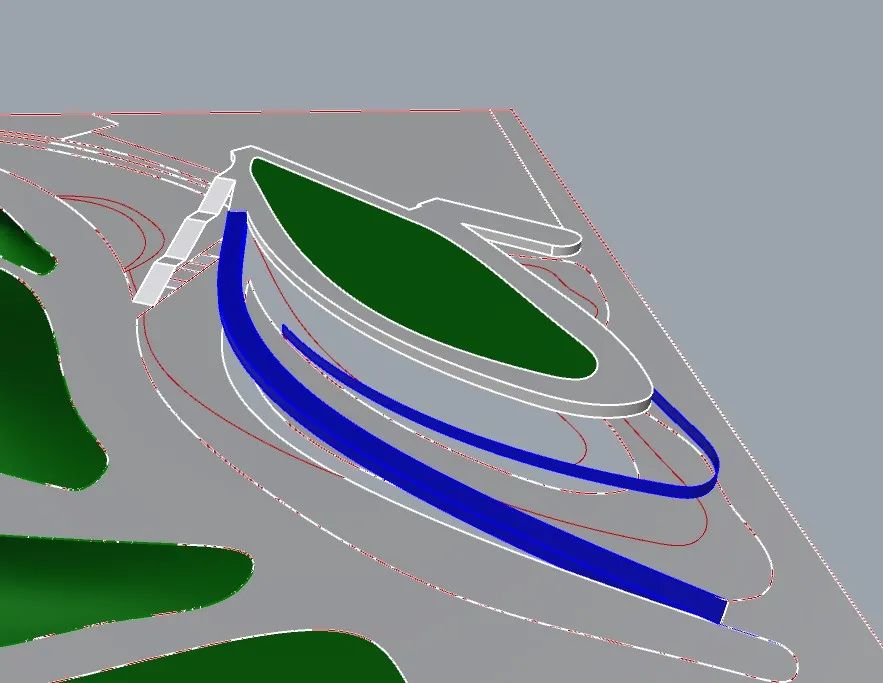

以两条线段分别连结坡道边缘空间曲线的端头。以_Sweep2命令扫掠，得到盘绕而上的坡道曲面。

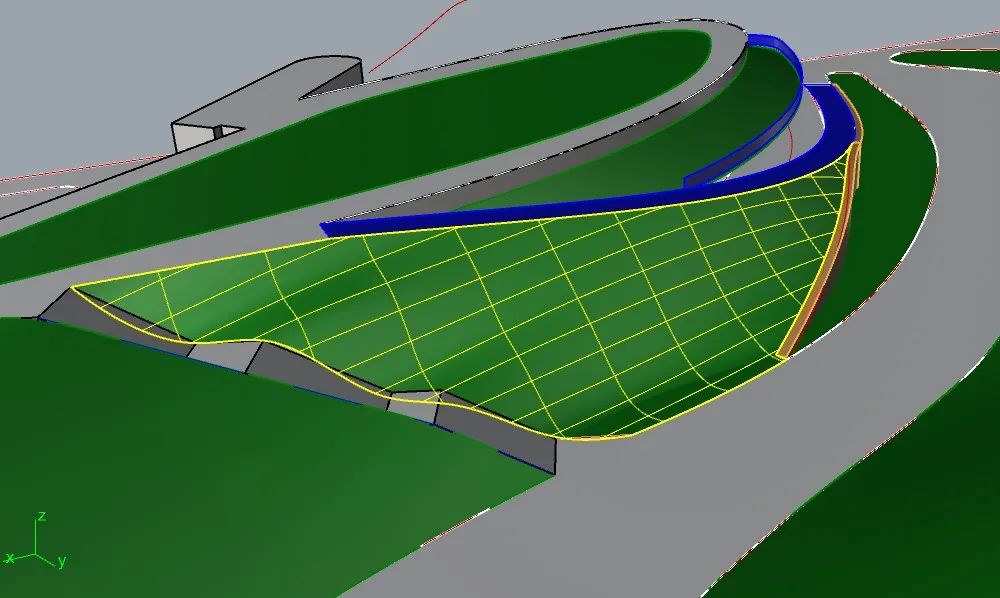

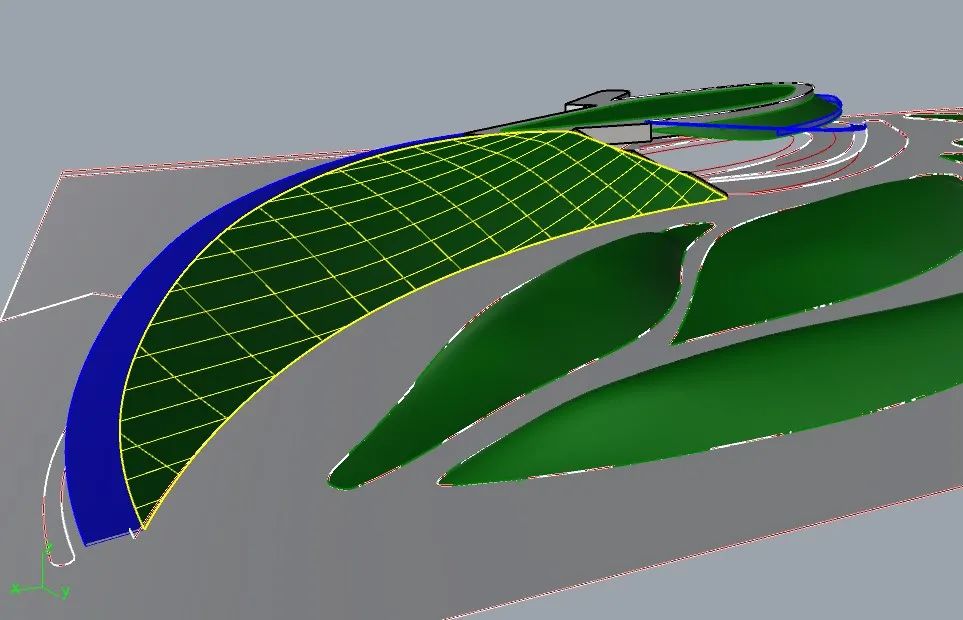

以Crtl+Shift键超级选择地形缓坡的边界曲线，以_Patch命令嵌面。

同理，建立其他位置盘绕而上的坡道。

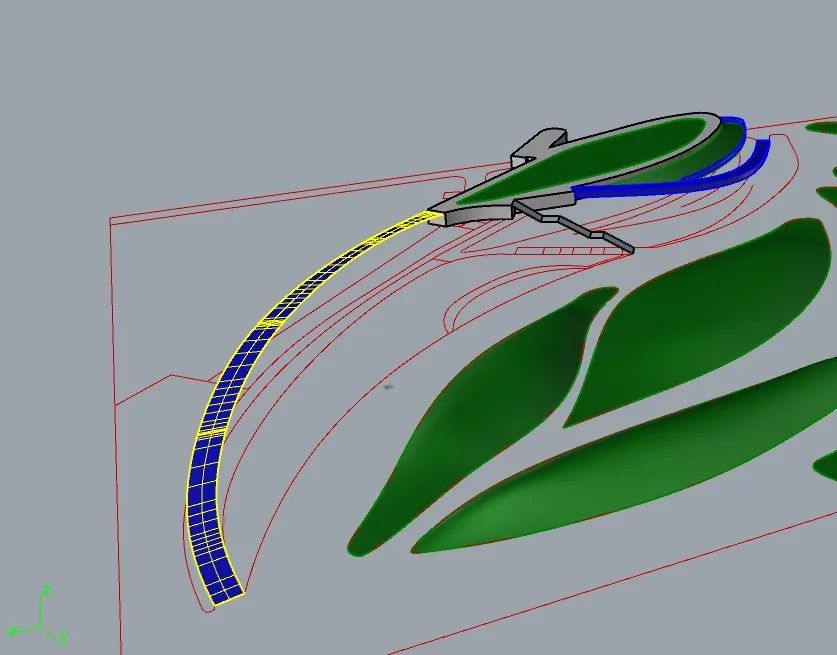

将种植槽边界线向上移动至相应标高，以_Slab命令挤出为具有厚度的体。

以_PtSrf命令依次点选楼梯休息平台的端点，连接形成四边面，得到待生成台阶的基准面。

以Crtl+Shift键超级选择靠近坡顶处的地形缓坡边界曲线。

以_Patch命令嵌面。若出现冗余地形曲面，则将上方边界线进行特征挤出，以挤出所得面片_Split地形曲面，删除冗余部分即可。

Step3:

以与生成坡道类似的方法，以_Flow命令对挡土墙的平面线进行操作，得到其边界处的空间曲线。

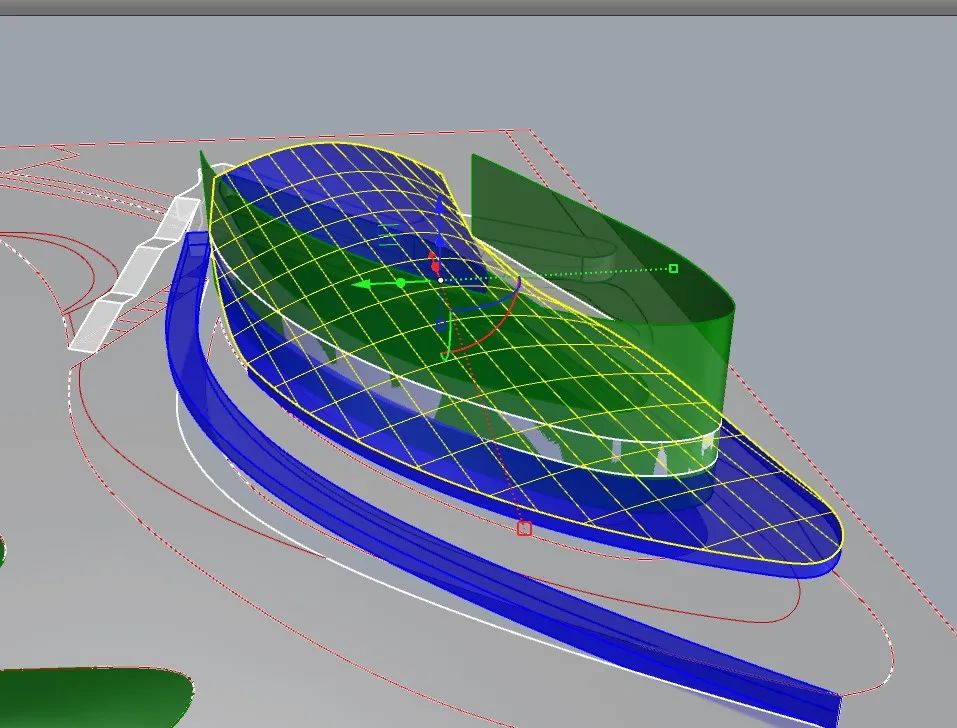

将挡土墙的上下边缘线分布_，并以_loft命令成面，以_OffsetSrf命令偏移出厚度。

补全并超级选择相应位置的坡地地形局部边线，并以_patch命令嵌面。

对于坡地靠前部分，进行类似操作。

Step4:

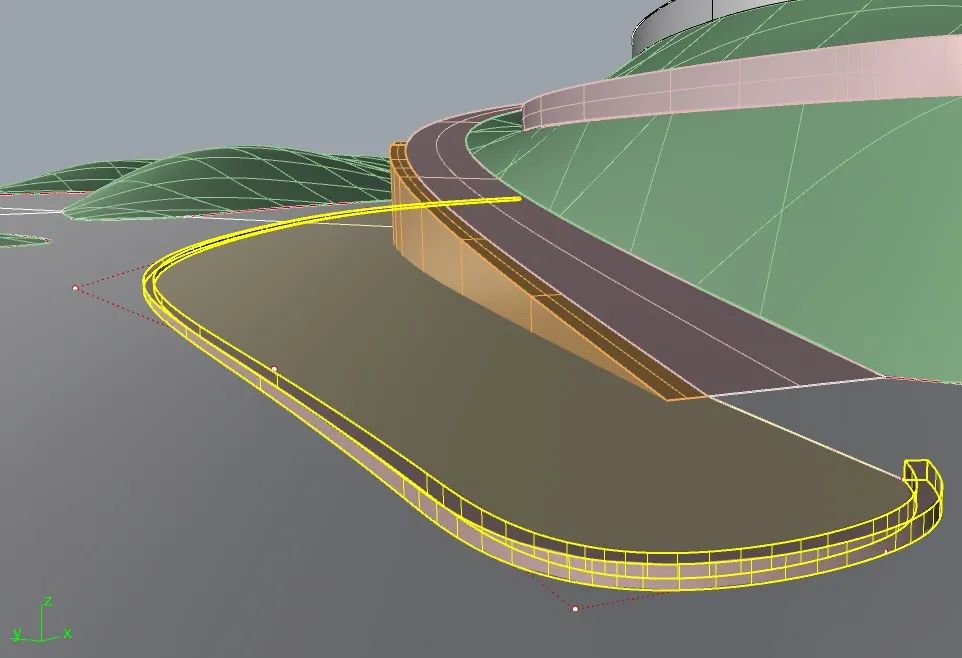

以_Slab命令偏移出路缘石的厚度。

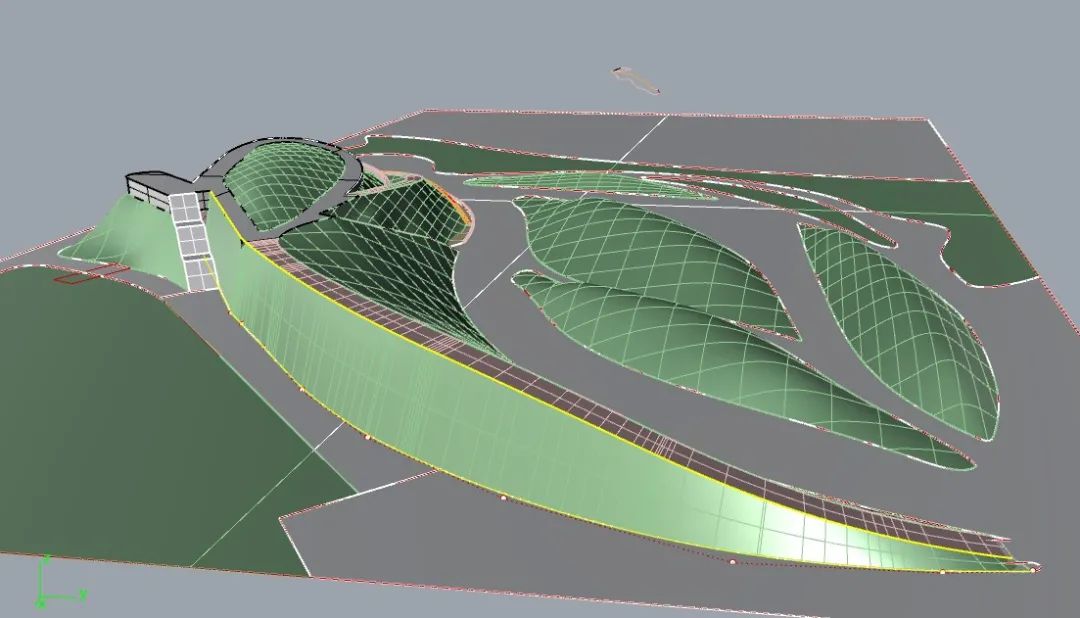

补全并超级选择相应位置的坡地地形上、下边线，以_Loft命令生成陡坡挡墙。

Step4:

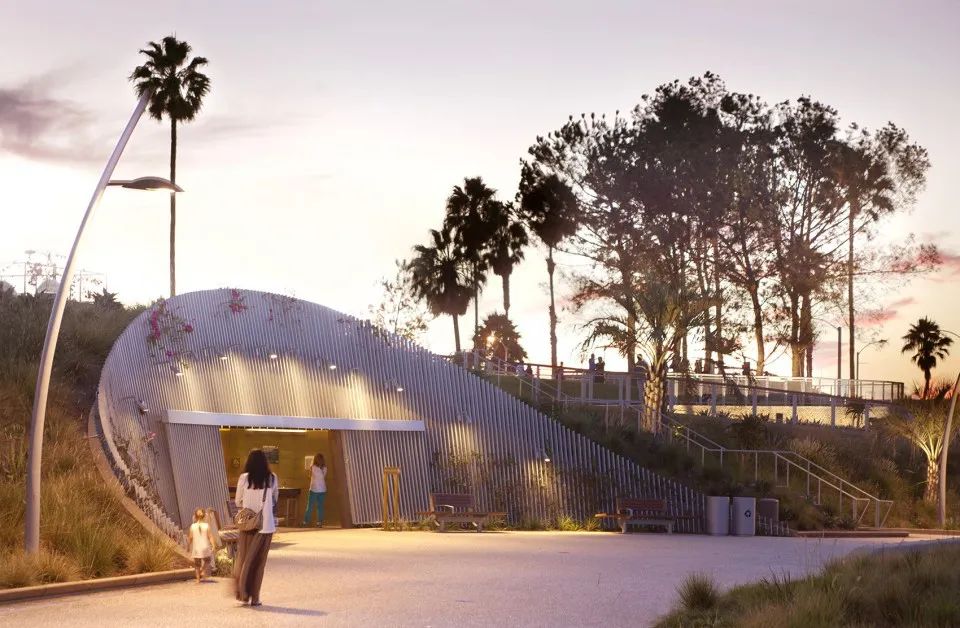

建立覆土式卫生间入口处景墙。

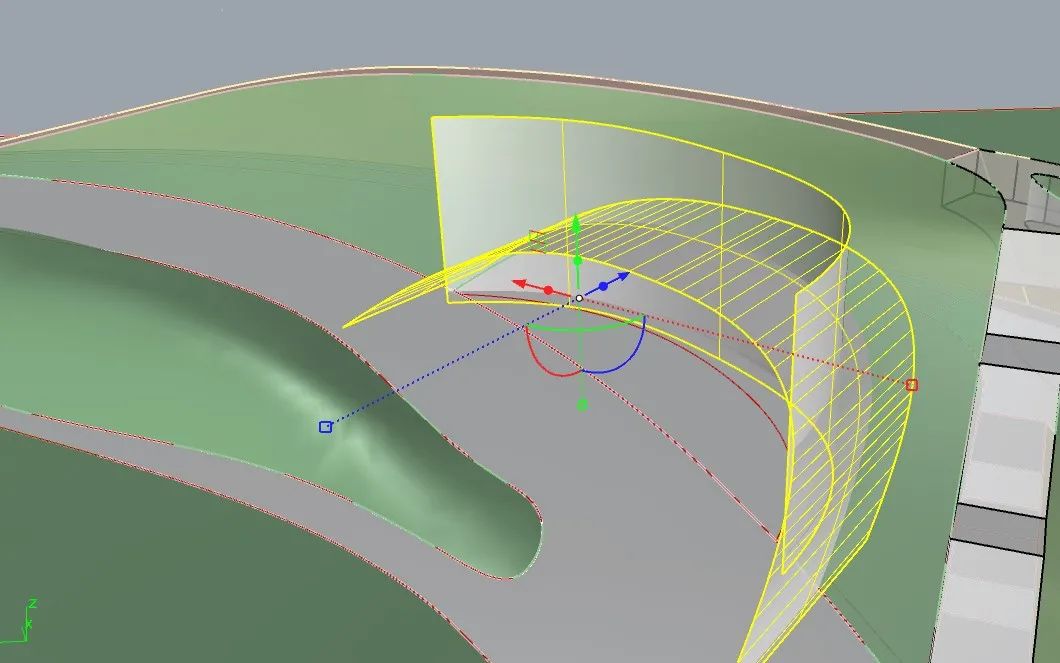

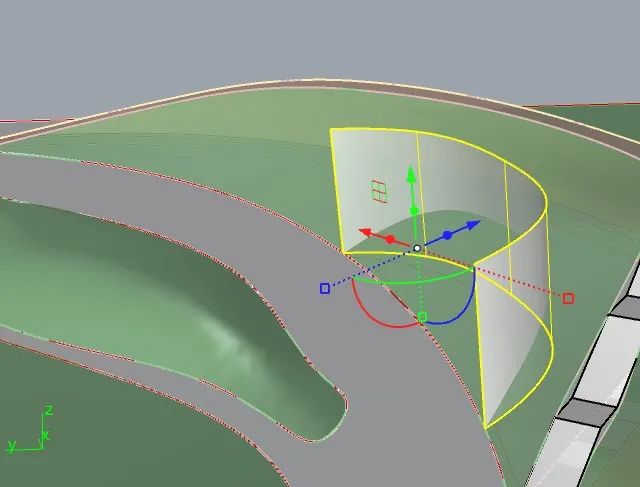

挤出景墙平面边线为面片，使之与缓坡地形相交。

键入_Split命令，将地形缓坡曲面、面片曲面相互进行特征分割。

以Cplane_W_T命令切换当前工作平面至默认工作平面。

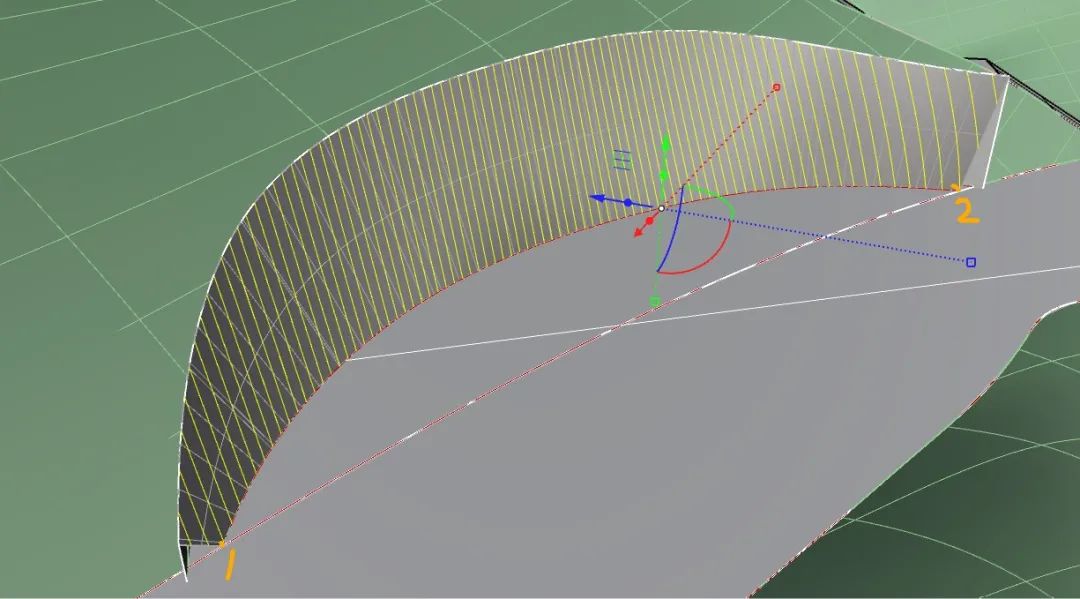

键入以_Contour命令，点选该曲面，再点选该曲面底部的两侧端点，以U方向（横向）提取出景墙墙体的等距断面线。

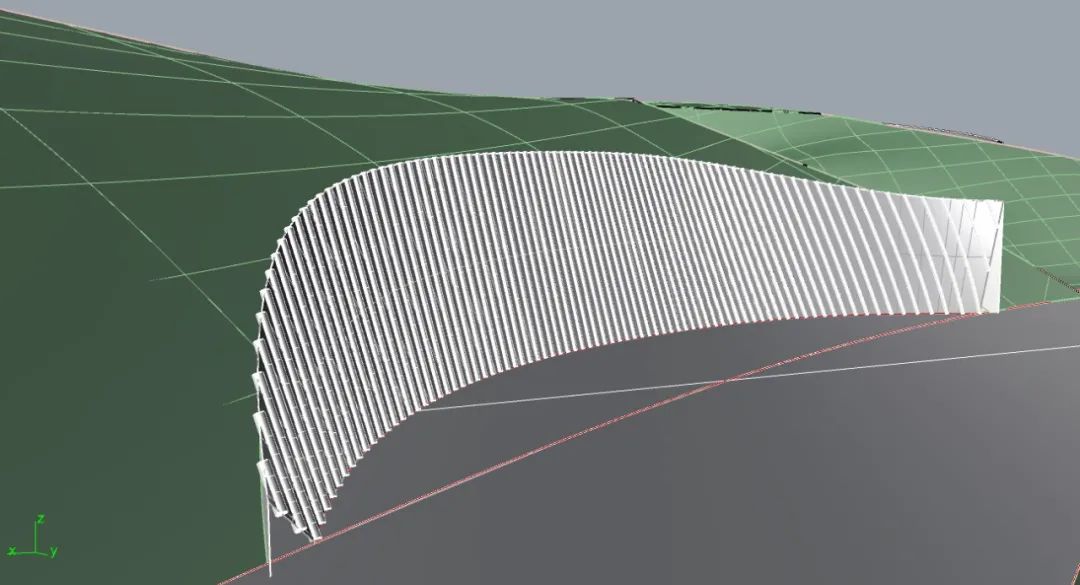

以_SelLast+_Group命令，将所得等距断面线打组。然后，以_Pipe命令生成格栅管体，以_Group命令打组。

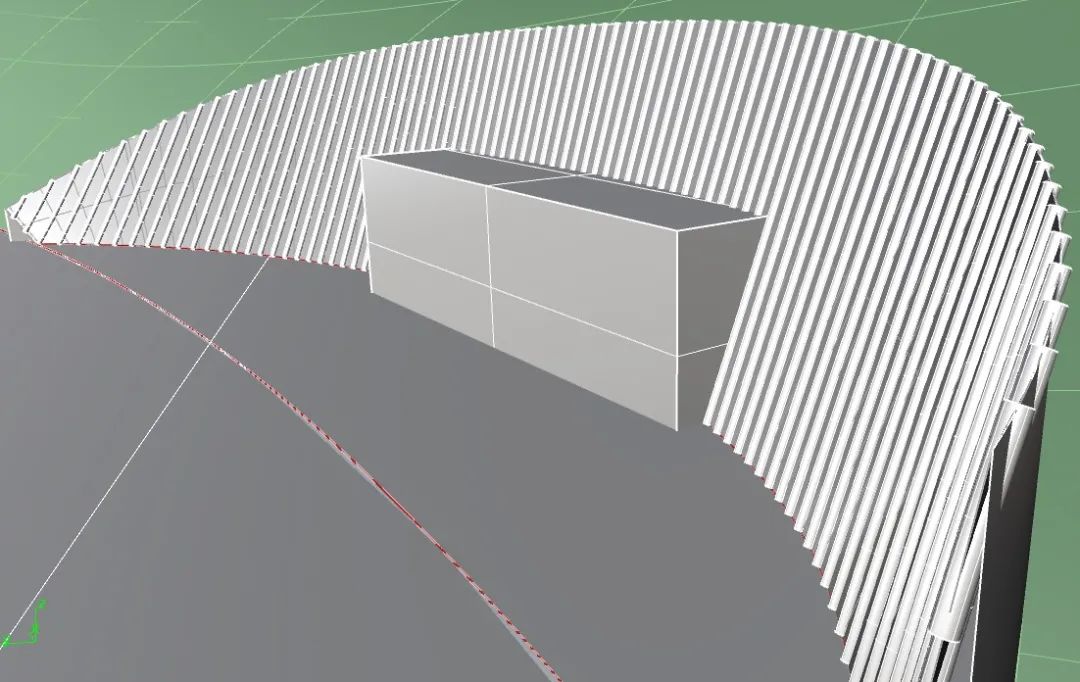

以_Box_P命令按三点绘制一个长方体。

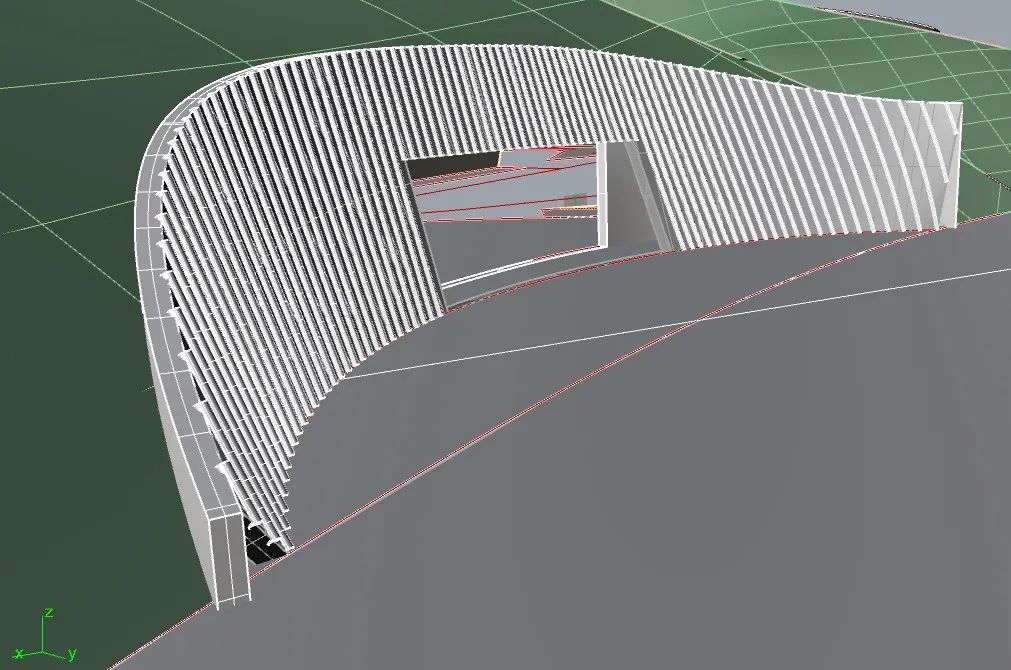

以长方体_BooleanDifference（差集）减去格栅管体与墙体曲面，即可得景墙的开口。

Step5:

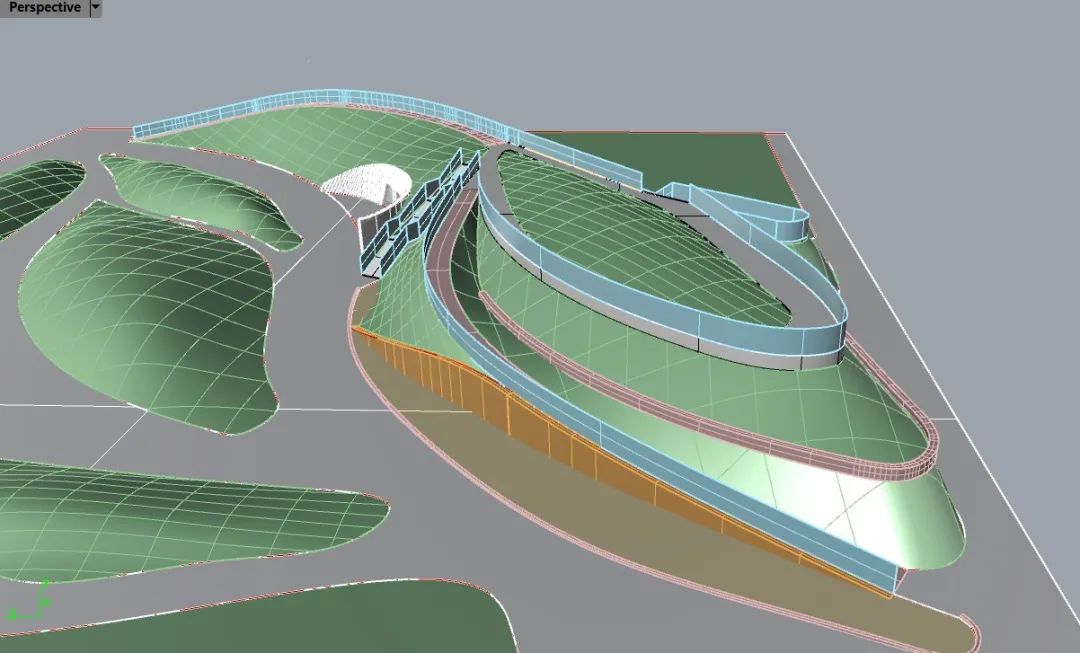

以_ExtrudeCrv向上挤出所有栏杆边线的高度。

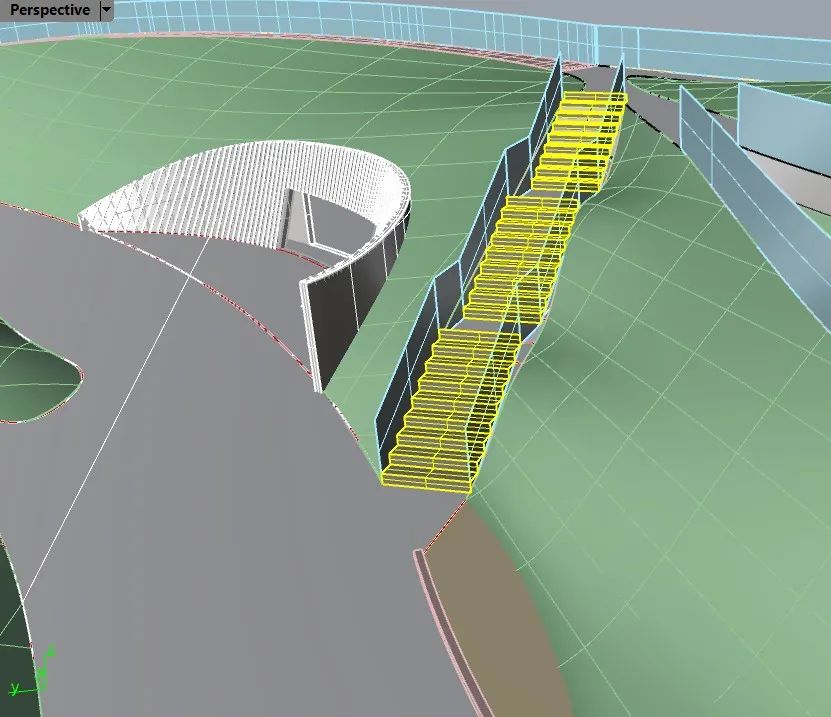

建立台阶。

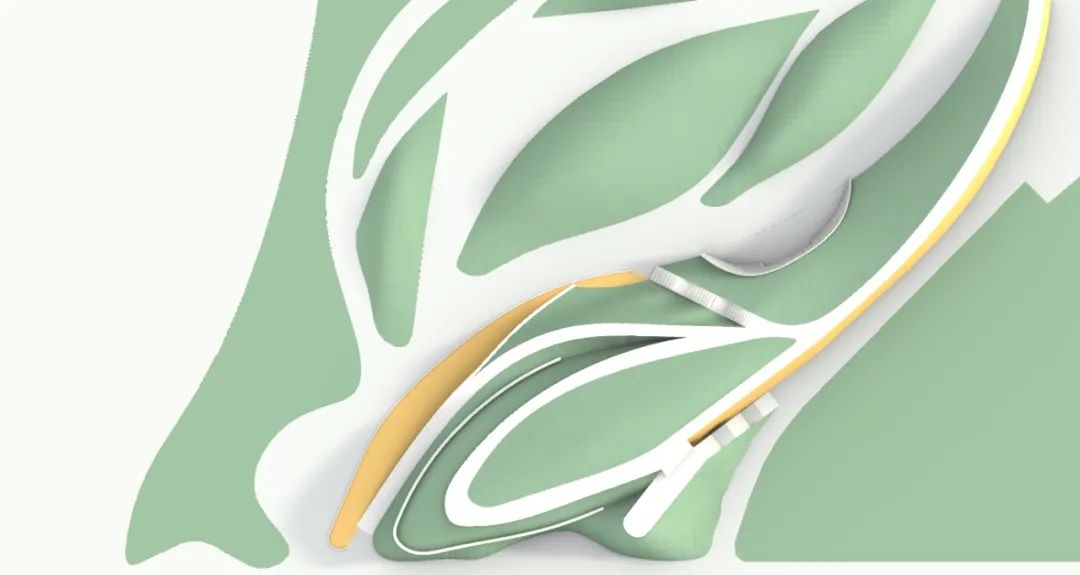

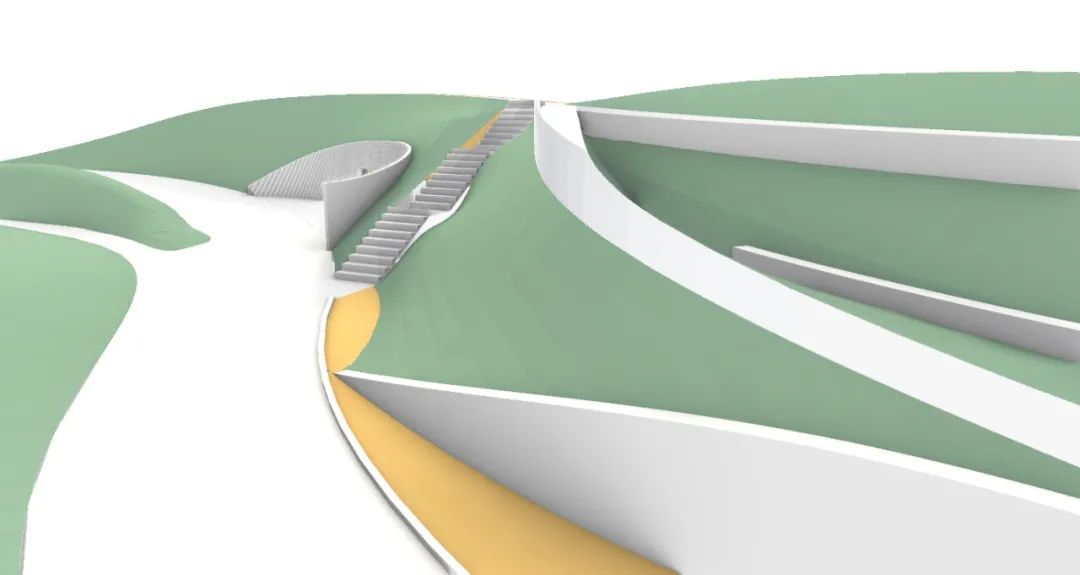

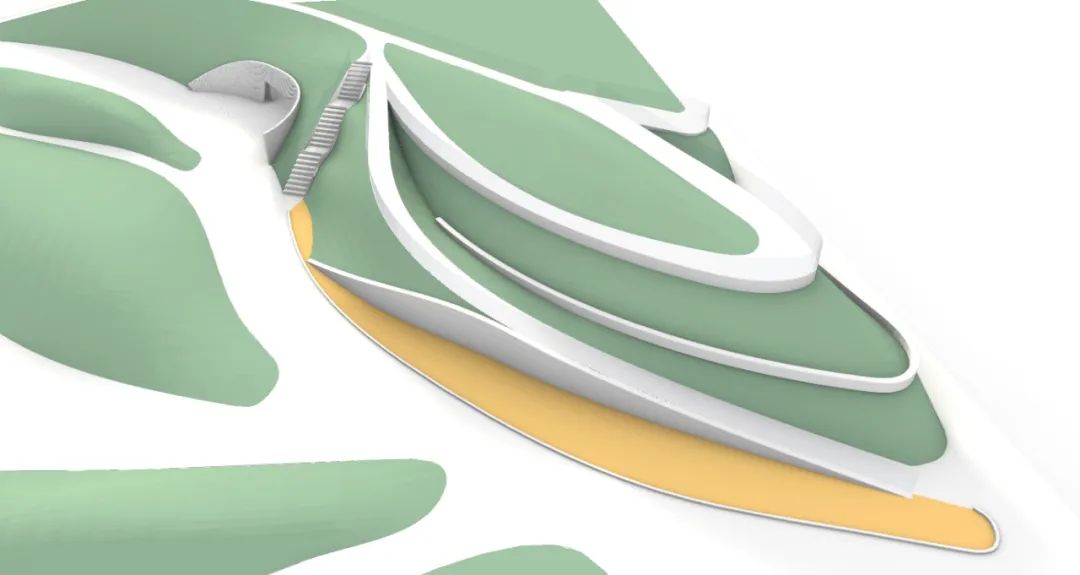

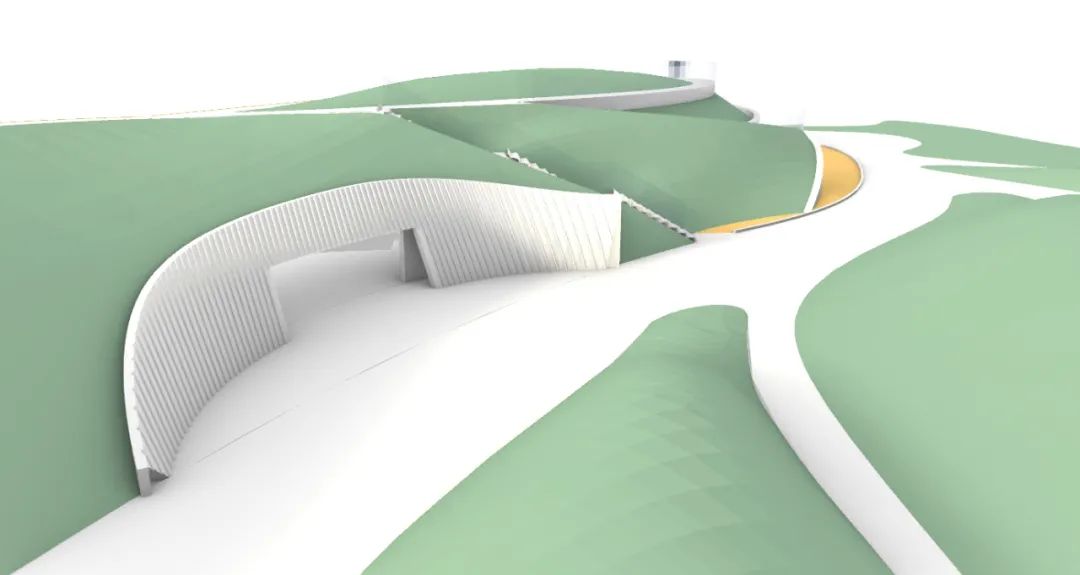

效果参考：
