Civil 3D纵断面如何显示竖向转角？具体要怎么做？

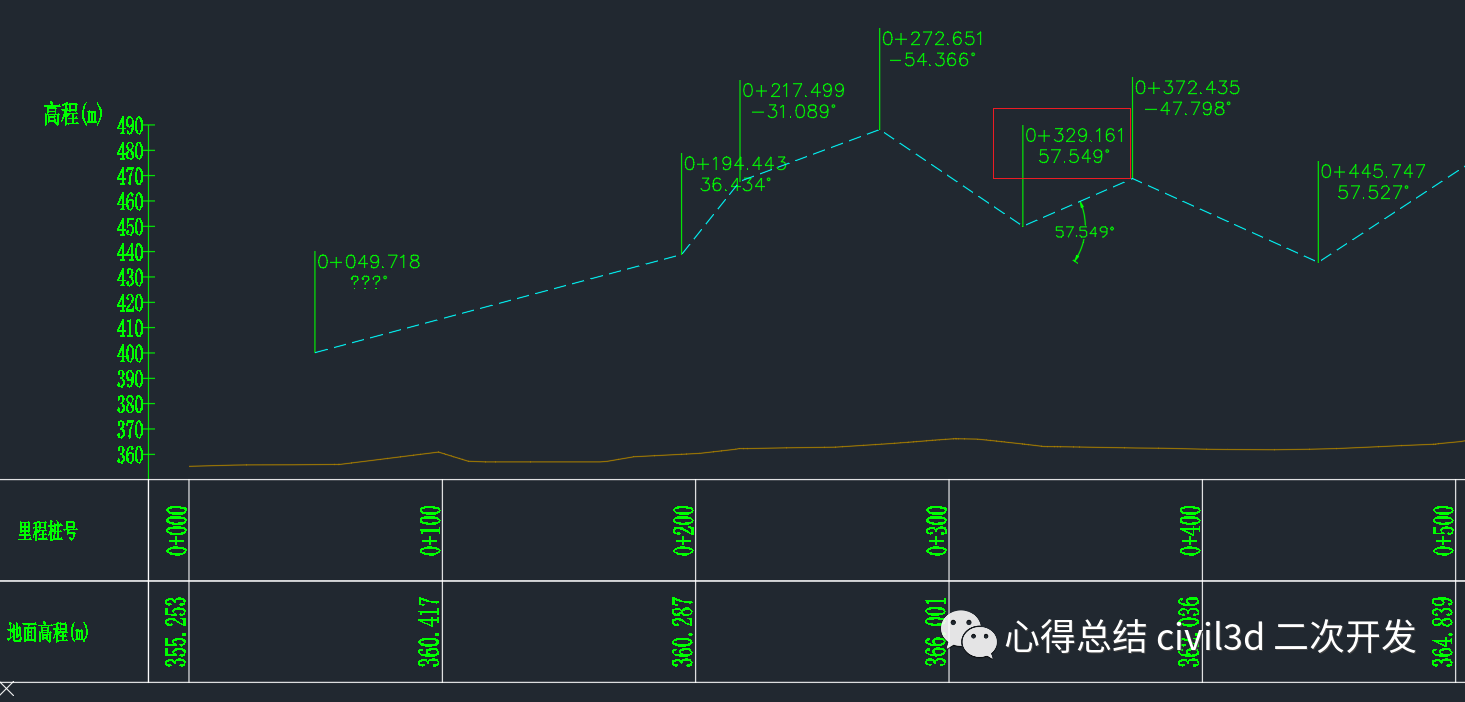

在civil中，纵断面如何显示竖向转角呢？如下图所示：
实现此效果主要用到表达式的功能。

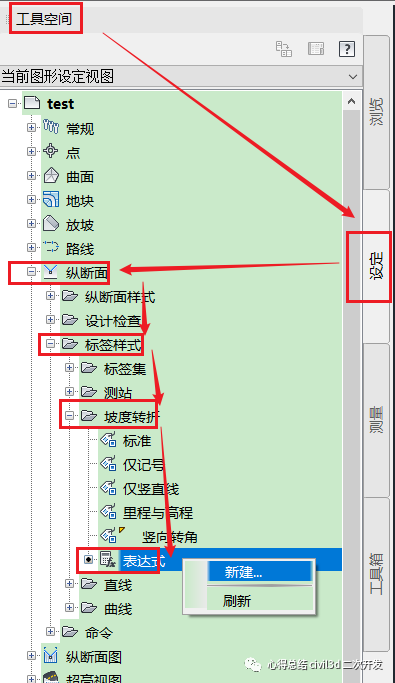

1找到工具空间→设定→纵断面→标签样式→坡度转折→表达式

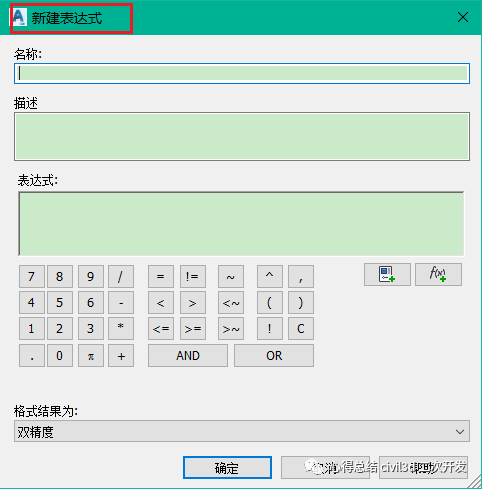

2鼠标点击表达式右键点击新建，如下
3输入参数

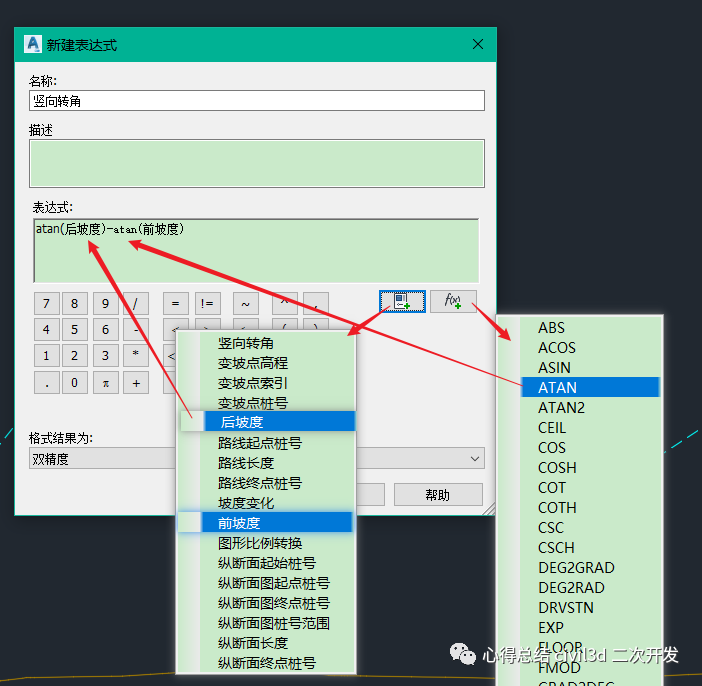

在名称文本框中写入一个名称，这个名称会被识别为一个参数变量，便于后面的引，用这里给个名称：竖向转角；表达式文本框中输入：atan(后坡度)-atan(前坡度)，利用反正切求角度，然后根据前后角度差就可以计算出变坡处的角度了。如下图：

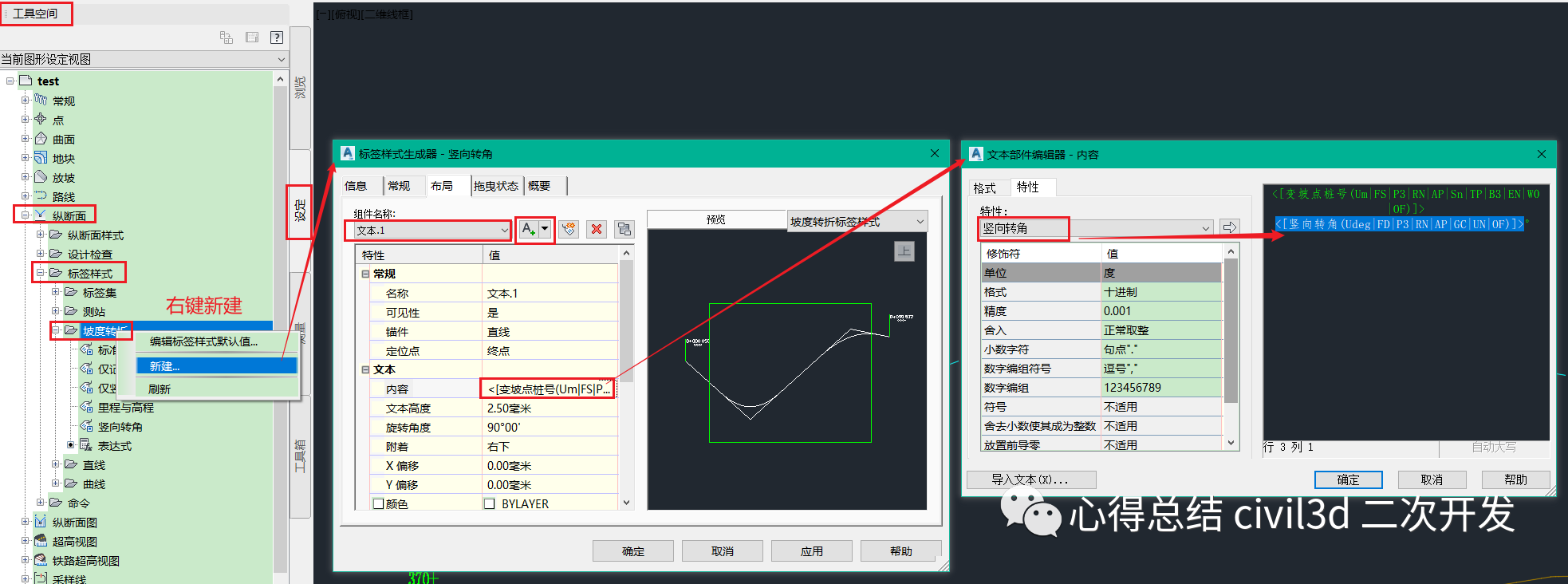

1在坡度转折文件夹下，新建一个标签样式，将上述创建的”竖向转角“参数引入到该标签中，如下图：

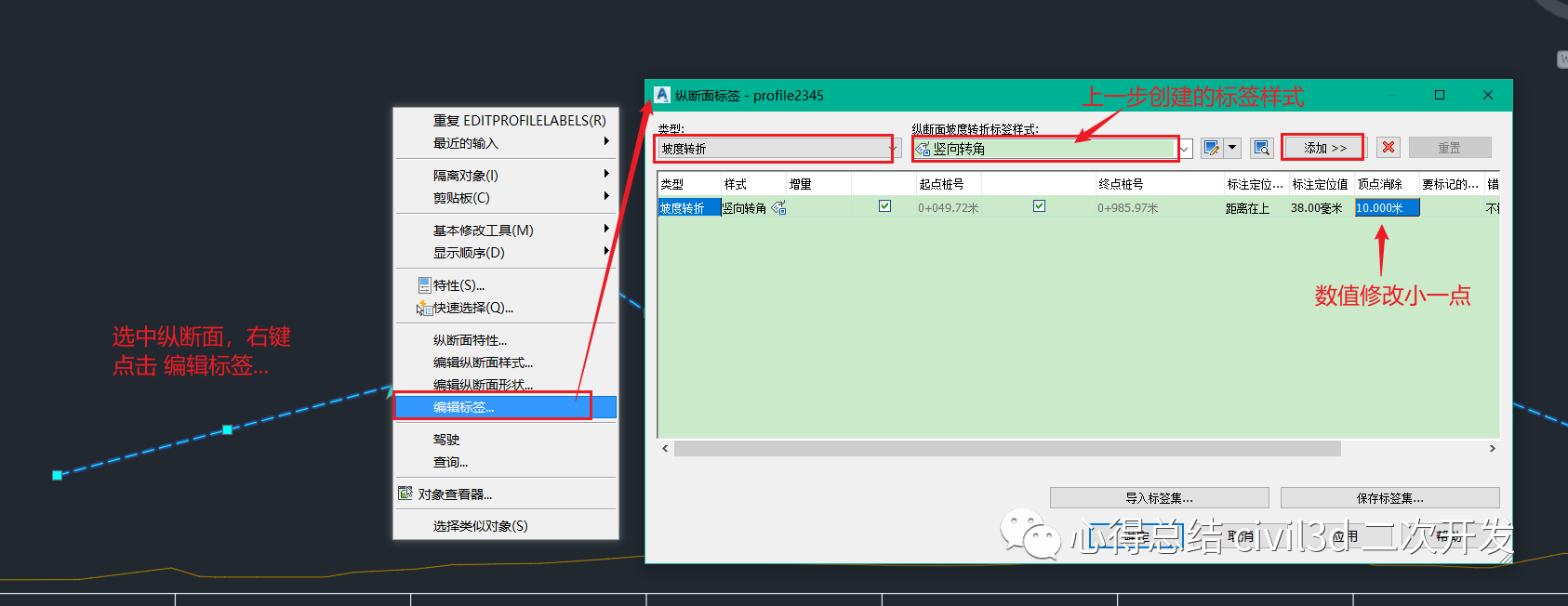

2添加纵断面标签，如下图：

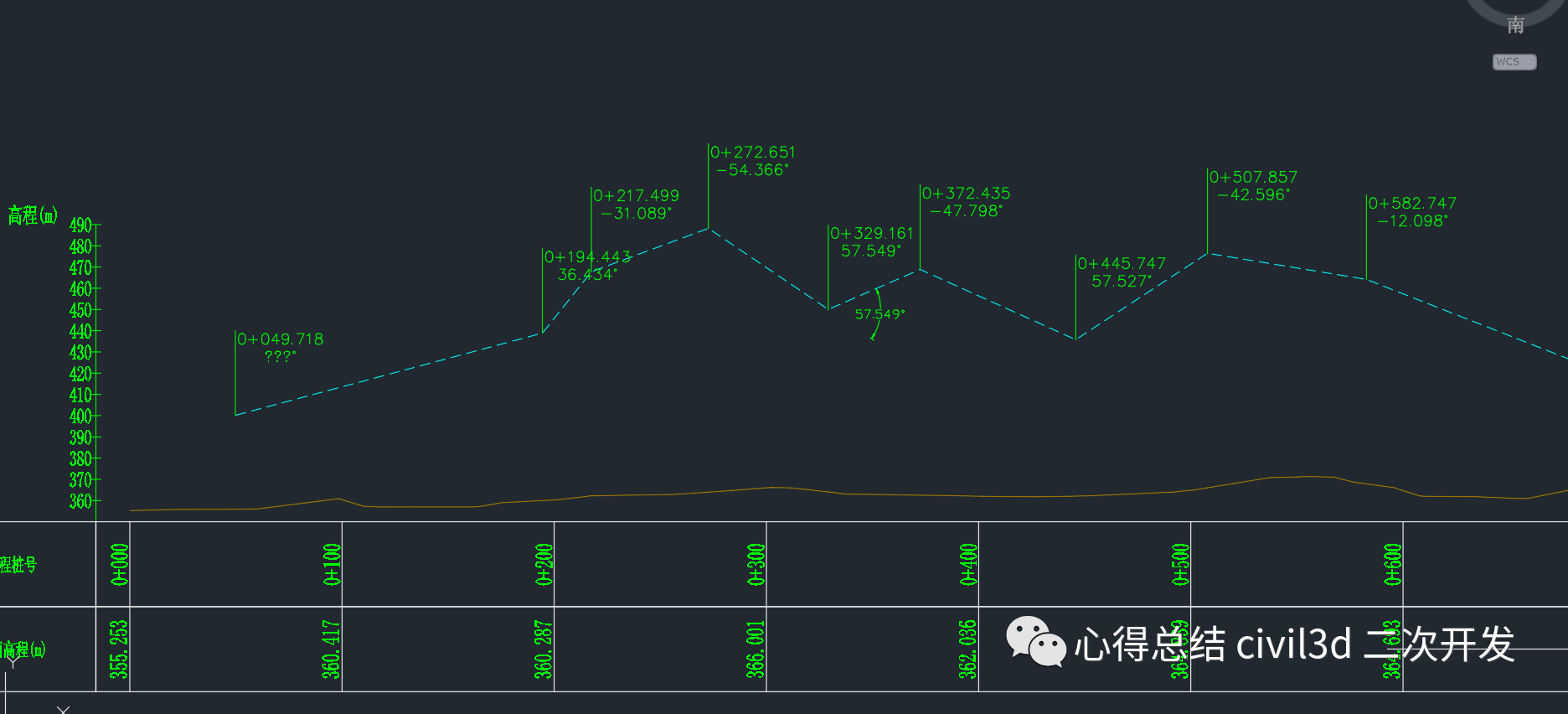

3点击确定后，“竖向转角”标签样式就会调用前面创建的那个表达式“atan(后坡度)-atan(前坡度)”，从而计算出变坡点处的竖向转角。
来源：心得总结civil3d二次开发
