CATIA指南针怎么用？总结CATIA指南针常用的三种方法
指南针的用法有很多，我总结了指南针常用的三种方法。

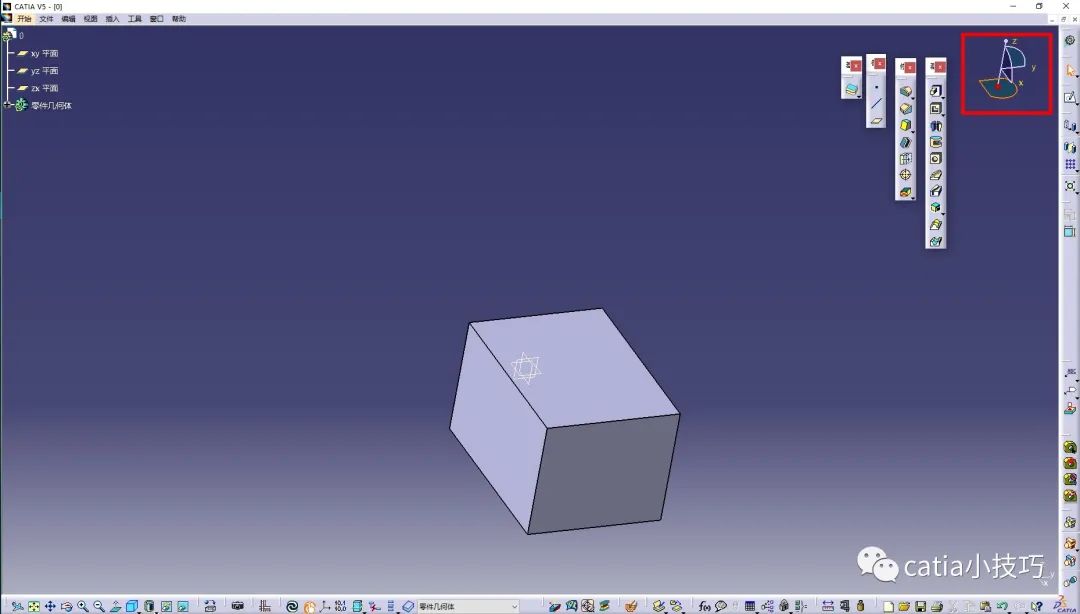

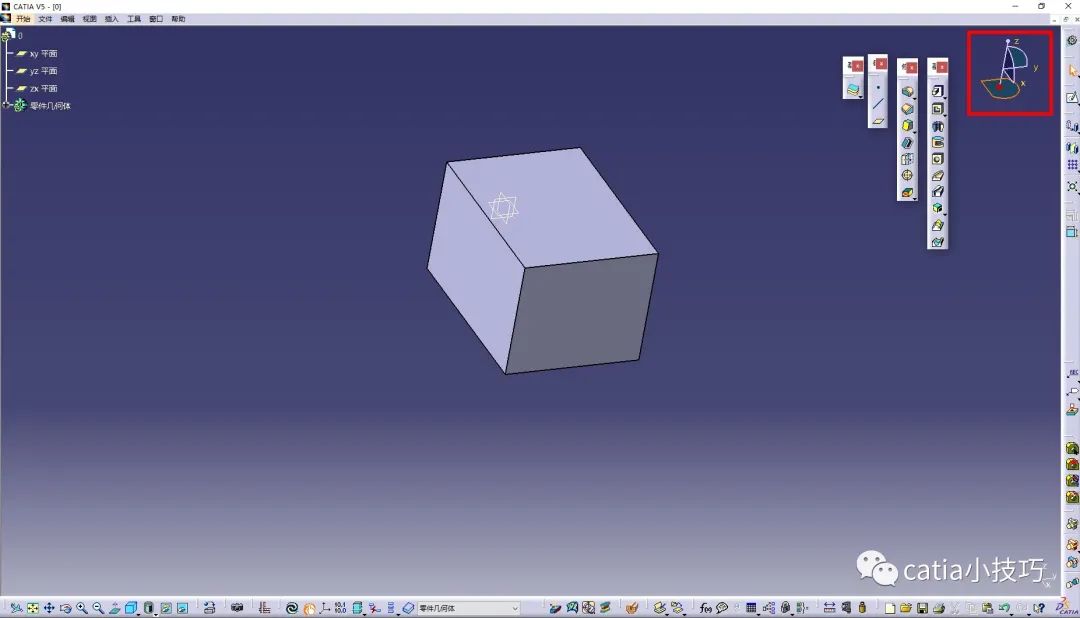

一、首先先认识一下指南针最基本的应用：通过单击拖动指南针的面或者线来实现旋转平移等命令，但是不会改变零部件在空间的位置。

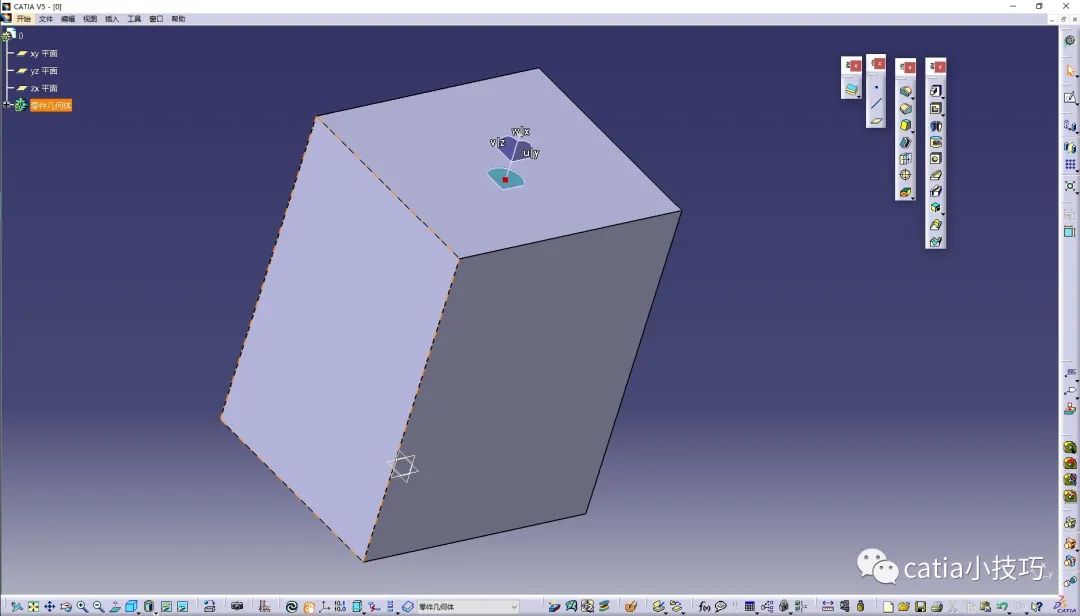

二、将指南针拖动至零部件的轴线或者面上。选中需要移动的零件，至指南针变为绿色后单击拖动指南针的面或者线对零部件进行旋转或者平移，会改变零部件在空间的位置。（大致位置，不准确）

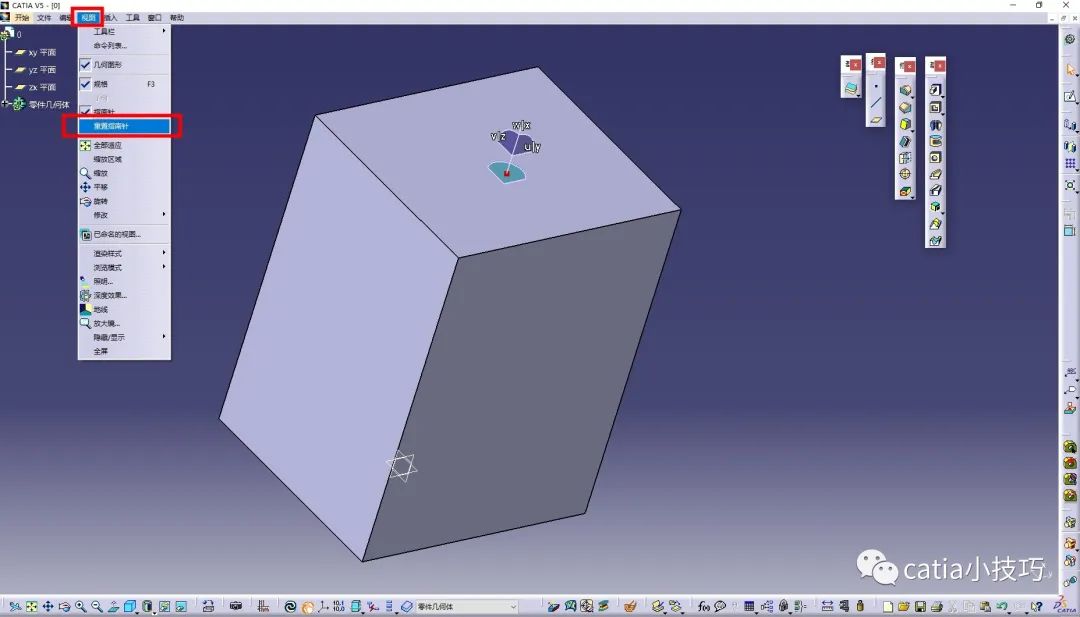

指南针如何复原位置？
三、将指南针拖动至零部件的轴线或者面上，通过参数可实现对零部件进行旋转或者平移，会改变零部件在空间的位置。（位置准确）
1、先选中需要移动的零件，至指南针变为绿色
2、鼠标移动到指南针红点的位置，至鼠标变为可移动的标志后右键，选择编辑
3、输入对应参数，可实现对零部件的旋转或者平移。
