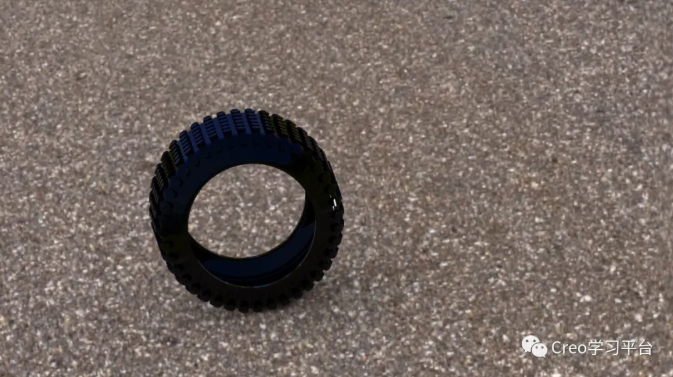

环形折弯，顾名思义，是要把一个几何（可以是实体、面组或者曲线）折弯成环形，通常用于表面具有复杂曲面形状，直接创建环形结构不好创建时，可以创建平面造型，然后通过环形折弯的方式得到所需要的形状，轮胎就是一个典型的例子。我们今天就以一个模型来实际看一下环形折弯怎么使用。

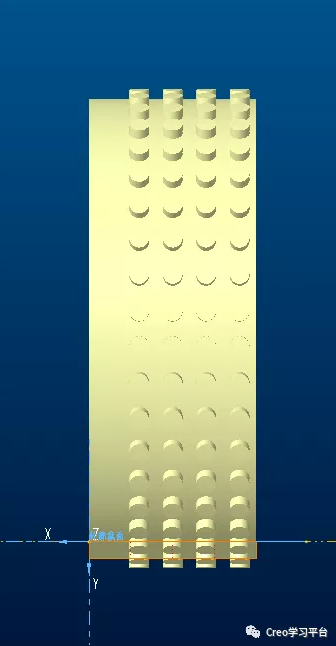

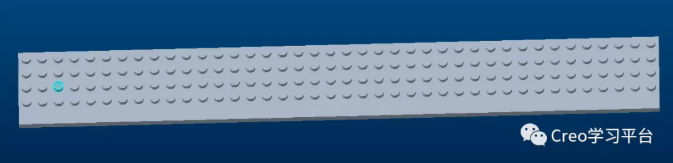

首先我们创建一个带花纹的平板，采用拉伸和阵列等方式创建，阵列过程可以采用关系式控制，根据需要创建所需结构特征，为了让大家能够方便看到不同选择所带来的不同显示效果，本例中采用了最简单的圆柱指代花纹结构

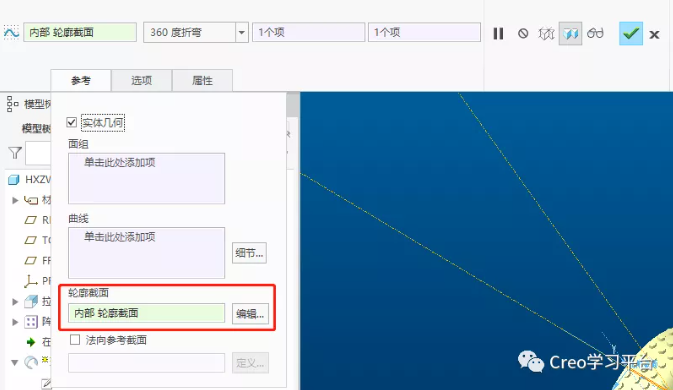

点击“工程”——“环形折弯”进入环形折弯操控面板，在面板中需要定义的第一个内容为轮廓界面

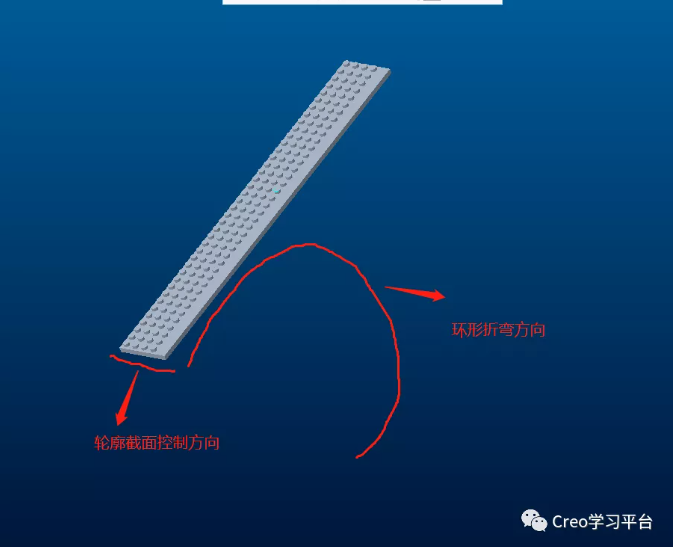

也就是如图所示的位置，在该内部轮廓界面中，我们需要定义一条开放曲线，作为截面形状的折弯线，如果这条线为直线段，刚才的平板宽度方向没有变形，只在长度方向执行折弯

当轮廓截面为直线段时，环形折弯效果

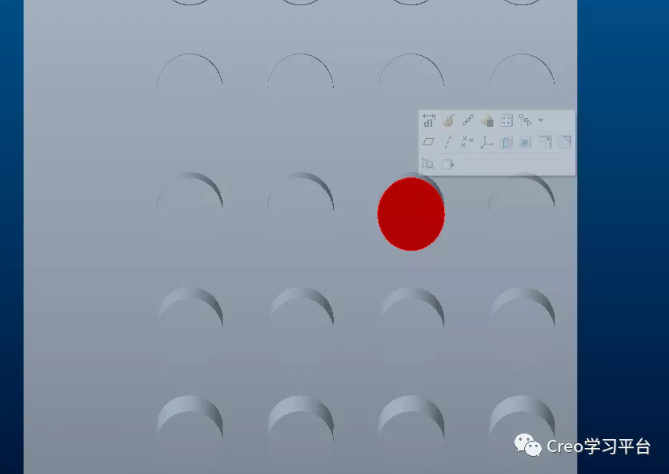

注意此时，代表花纹的圆柱表面已经被拉伸成了椭圆，这又涉及到我们需要注意的第二个地方

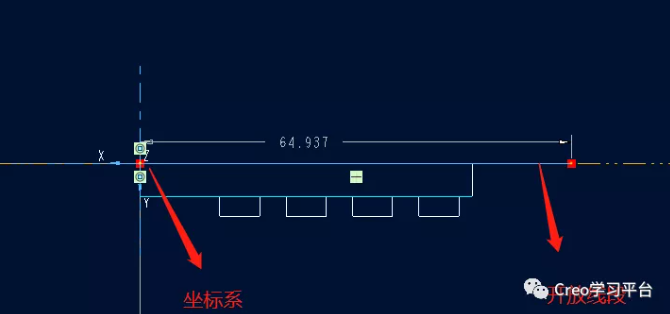

在定义截面轮廓时需要具备开放线段和一个坐标系，不然Creo不允许退出草绘环境，此处的开放线段我们刚才说了，代表的是截面方向的形状变形曲线，那么这个坐标系的作用是什么呢，我们知道，对于一个有厚度的板料而言，折弯就意味着有的位置保持长度不变（也就是我们说的中性面）有的地方会被压缩，有的地方会被拉伸，此处设计的坐标系就是为了定义中性面的位置，坐标系X轴所在的面即为中性面，按照如图放置，则板的光面为中性面，花纹顶面被拉伸，所以最终得到的几何中，圆柱端面已经变形为椭圆面。

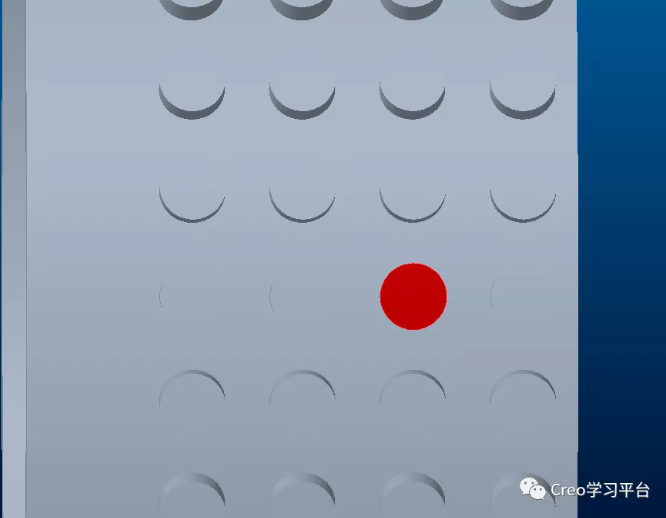

将坐标系调整到圆柱上端面，我们会发现，上端面所在面为中性面，端面形状不变。

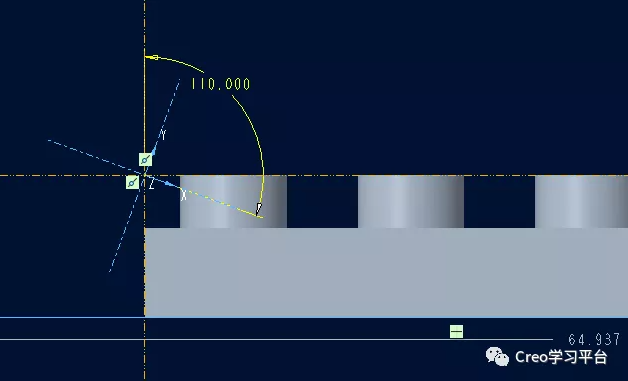

如果我们对坐标系的角度进行调整，由于X所在平面为中性面，折弯后形状会变成如下所示：

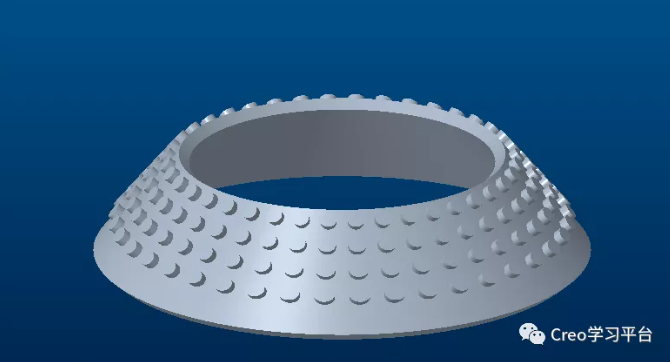

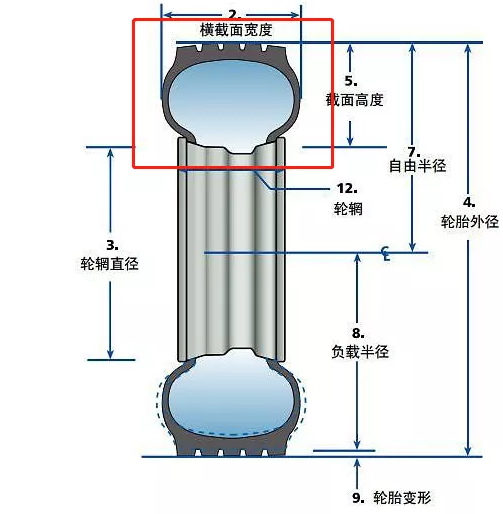

理解了截面形状定义之后，我们继续回到轮胎建模，可以根据实际截面绘制形状

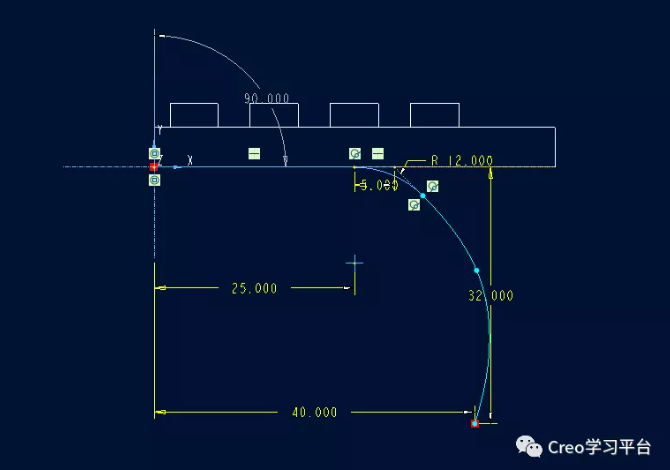

根据需要绘制开放曲线段，曲线实际长度并不影响截面形状

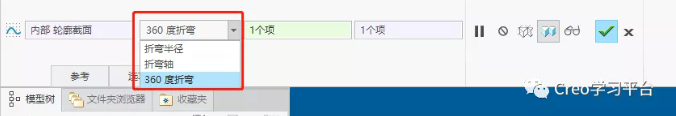

完成草绘后需要定义折弯半径，折弯半径的选择有三种方式可选，第一种折弯半径，直接设定折弯半径值，这种方式要注意刚才创建的平板的长度尺寸和此处半径的换算，Creo中不允许存在几何重叠。第二种为折弯轴，跟折弯半径相同，只不过它确定半径的方式是通过一个轴线的选择，第三种方式为360度折弯，这种折弯方式需要再来选择一下特征的首末两端，然后直接使用平板的长度完成环形折弯。

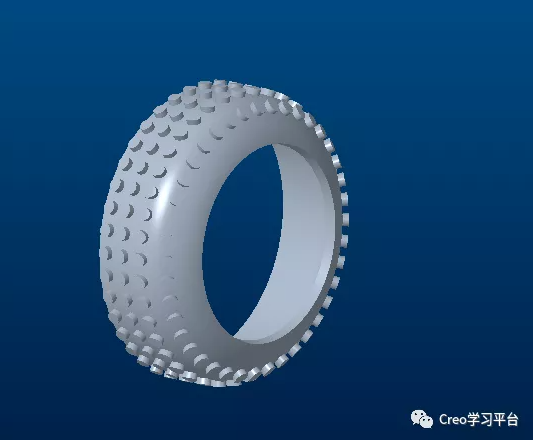

好了，环形折弯就先给大家说这么多，其实环形折弯不仅仅是做个环这么简单，使用环形折弯命令可以创建很多复杂结构，等你在实际应用中去发现，有问题，随时联系我们！
