Dynamo技巧：如何用Dynamo快速标注喷淋支管？
本文源自公众号： FreeBIM

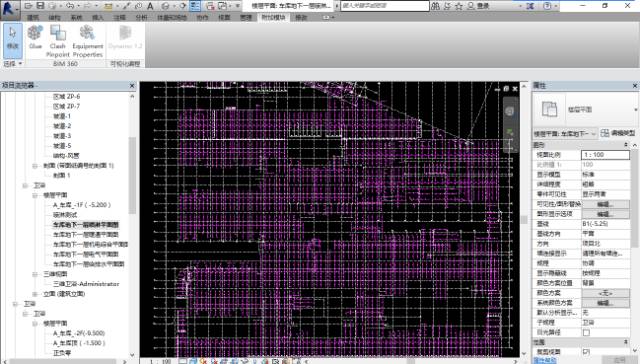

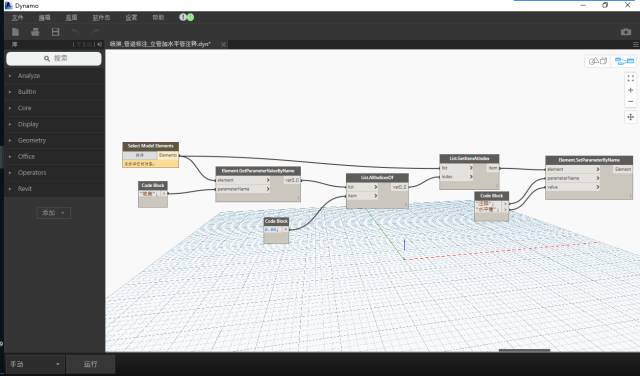

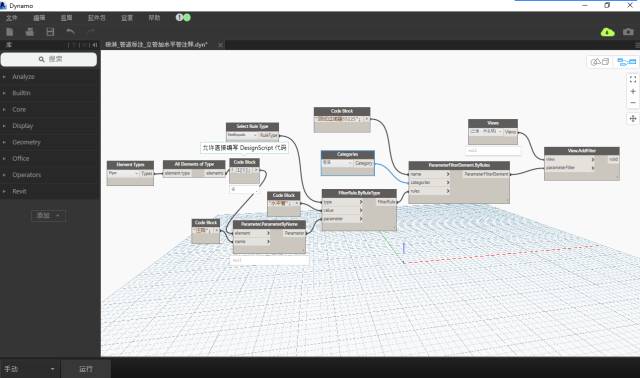

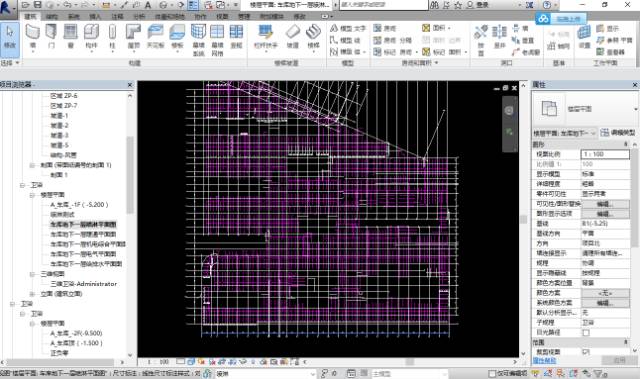

要论机电最无聊最无趣的工作，那标注绝对算一个，为了让我们的机电管综优化成果更好的落地，一般会将管综成果以图纸的形式呈现，而管道标注就必不可少，但这对于从事此工作的人来说就显得十分枯燥无味，尤其是在标注喷淋平面的时候。这些无聊且重复工作电脑比人更适合来做，那为什么不交给他来做呢？ 我在需要标记的管道注释参数中注释一下「水平管」，然后用过滤器过滤出非水平管关闭可见性，这样在视图中显示的就都是「水平管」了。然后就可以框选，全部标记，管道标记，标记选中。 1、 在 Dynamo 中，如下图进行选择节点并连接，完成第一步的工作，即在要标记的管道注释参数中注释一下「水平管」； 2、 在 Dynamo 中，如下图进行选择节点并连接，完成第二步的工作，即在要标记的平面视图上添加过滤器，把立管过滤出去，只留下水平管； 3、然后我们在 Revit 中打开喷淋要标记的平面视图； 4、在 Dynamo 中先点「选择」然后在Revit里框选全部管道，再点击「运行」。然后这时等着电脑计算几分钟，到其下方显示「运行已完成」就好； 5、在 Revit 中就可以框选，全部标记，管道标记，标记选中。这时就标记完成了，只需简单的微调就行了。思路
流程
