Solidworks怎么进行干涉检查？Solidworks运动干涉检查怎么做？
产品在运动中如果干涉，通常代表着碰撞和磨损，在实际设计中，我们是要尽量去避免的。在这里简单简单和复杂，我的主要分类标准是维度：简单干涉检查只涉及现实空间的三个维度（如长、宽、高），而复杂干涉检查是在其此基础上添加时间维度，这也是大多数产品的真实工作状态。
a) 简单运动干涉检查
对于简单动态装配体检查，我们主要分两类，一种是靠机构传递运动，另一种是靠接触传递运动
对简单运动的干涉检查步骤
I．机构传递运动

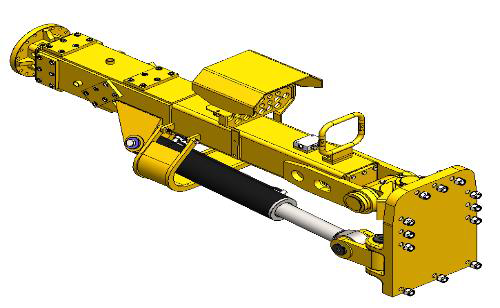

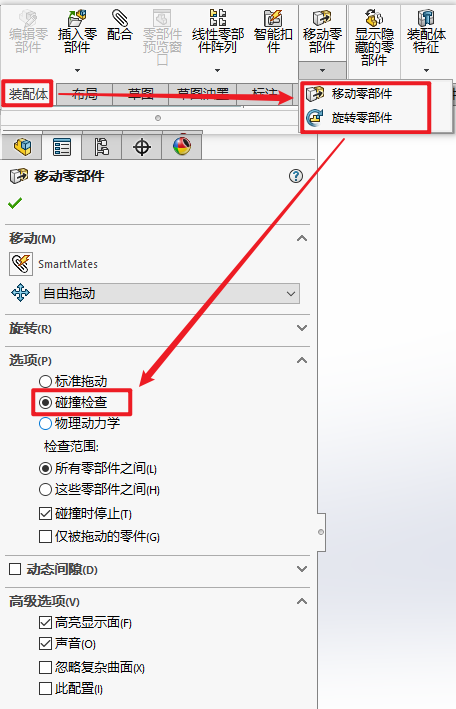

如下图机构，当我们拖动悬臂时，其运动是由其机构决定的。此时，我们将使用【碰撞检查】
由机构传递运动示例
II．接触传递运动

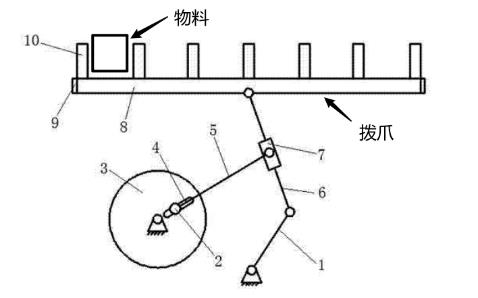

此类只是对干涉的拓展运用，并非干涉检查， 如下图拨爪送料机构，拨爪和物料之间的运动，主要靠接触(对于计算机来将干涉量为0时即为接触)来实现，此时我们将使用左图中【物理动力学】。
干涉的拓展运用—接触传动
b) 复杂运动干涉检查
对于一个运动的产品，它在真实环境下的运动，除了考虑三维的干涉外，还需代入时间这个维度，这类问题在学术上称为动力学仿真，SOLIDWORKS的动力仿真MOTION是以在动力学仿真占据主导地位的ADMAS?提供支持，对于一般性的动力学问题，我们可以在SOLIDWORKS中进行，对于复杂问题需要借助ADMAS高阶模块，我们也可以导出到ADMAS，实现数据无缝兼容。

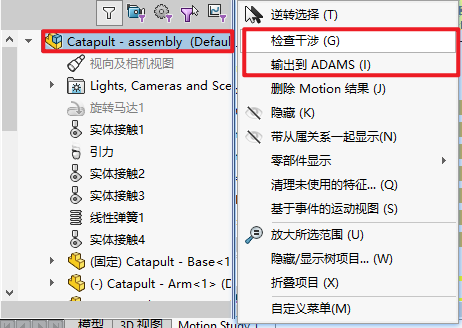

对复杂运动的干涉检查

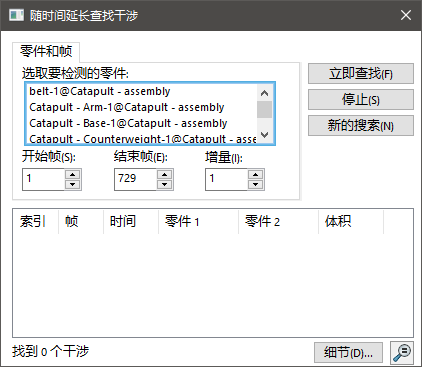

选择检查内容与精度（帧数）
本文来源：SOLIDWORKS智诚科技ICT
作者：Walter Li
