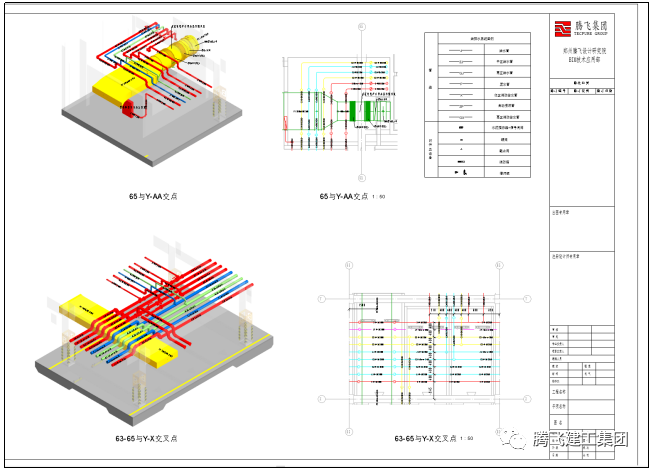

随着BIM技术的不断发展,其在机电安装工程中的应用越来越受到企业的重视。由于目前设计院通常是二维出图，预留点和碰撞点只能凭个人经验判断，施工中容易造成大量的返工和浪费，BIM技术的出现很好的改变了这一现象。尤其是3D可视化技术，把工程中每一处碰撞都清晰的反映在模型中，让施工方工作起来既方便又快捷。

那么机电安装工程的BIM应用是如何实现的呢？下面将由我们的系列课程带大家揭开机电安装BIM应用的神秘面纱。首先带给大家的是第一节—机电应用基础准备篇。

一、实施前的准备工作

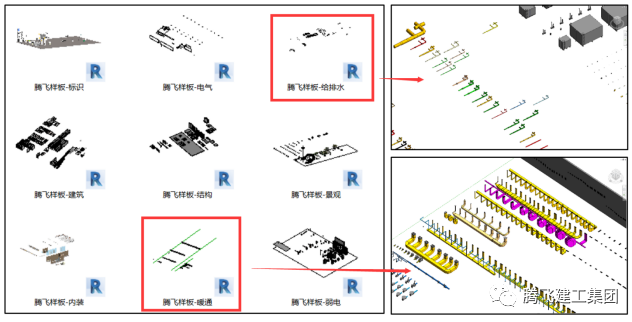

1、各类专业样板的创建。

一个优秀的专业样板文件可以帮助我们从建模调整到出图整个过程中互不干扰，能降低出错的概率且能省却中间整合的步骤，提高工作效率。安装工程各个专业差别较大且较为复杂、繁琐，因此不同的专业都需要创建项目样板。样板建立时需要严格按照《腾飞BIM建模标准》及图纸图例表格进行创建，并保证土建、安装各专业统一原点、标高和轴网等。

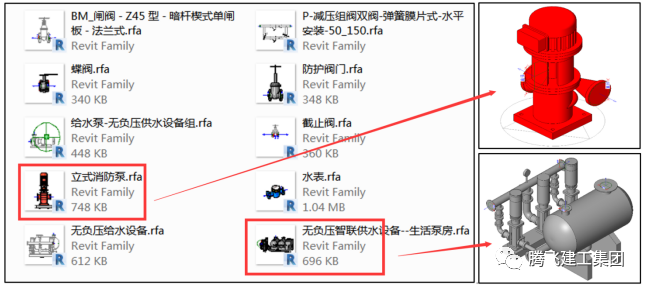

2、族文件的规范化管理。

同一个项目用到的族文件应保持一致，族的命名也需要严格按照建模标准制定，标准没有明确的，按照图纸进行类型名称命名。每一个项目所用到的族文件应收集保存，便于后期该项目族的修改及完善，并把新增族补充到安装专业族库。

3、CAD图纸管理

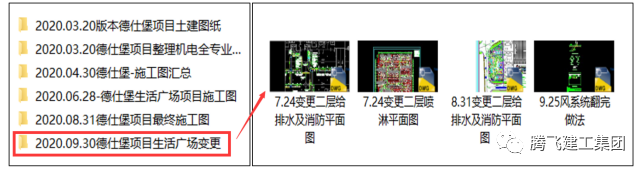

不同版本CAD图纸包括各类变更图纸按照接收批次，注明日期存放。CAD底图插入方式应选用导入CAD，便于后期审核人员校核，每一版变更图纸导入时，图块要注明变更图纸日期，避免CAD图纸混乱。

二、模型未动、样板先行

1、给排水样板的创建

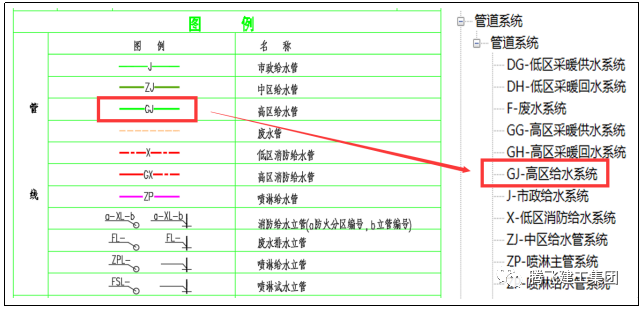

给排水系统通常划分为给水系统、排水系统、消防系统和废水系统等，我们需要在项目样板中根据图例所示系统在REVIT中创建对应的系统。

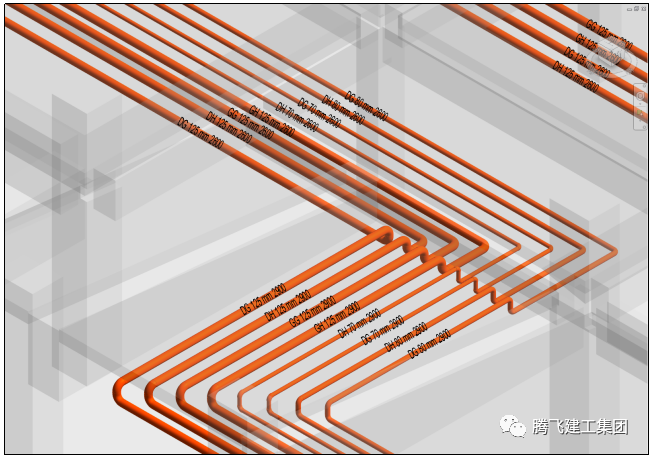

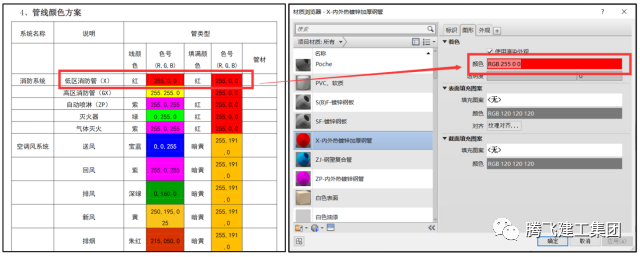

在系统创建中，需要根据《腾飞BIM建模标准》中的管道颜色方案来一一对应。

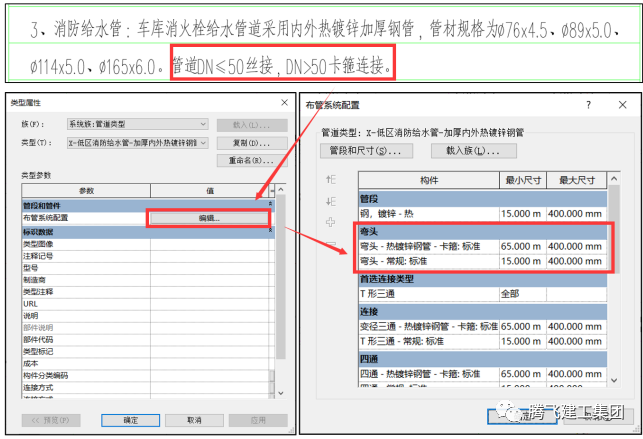

管道会根据管径不同而具备不同的连接方式，下面我们开始进行管道连接方式的修改。

2、暖通样板的创建

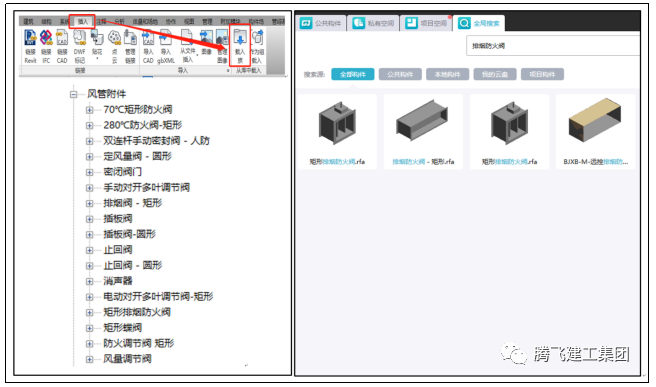

暖通样板的创建思路与给排水样板大体相同，但暖通工程涉及众多管道附件和机械设备，需要额外将管道附件和机械设备添加到样板文件中去。我们可以通过载入族的形式进行添加，如遇到一些不常见的附件，可以在插件中找到合适的族文件进行添加。

添加时有以下几点需要注意：

（1）需要添加系统缩写，以便于后期的出图标注。

（2）设备类型名称应严格按照设备表中命名，以保证后期明细表输出成果正确。

（3）根据保温层设计说明，对保温类型进行添加。

3、电气样板的创建

电气样板不同于给排水与暖通样板，电气样板中不包含系统，因此无法通过系统材质来控制电气桥架的颜色。这时我们可以通过两种不同的方式赋予电缆桥架材质，1)使用过滤器进行材质添加；2) 使用对象样式进行材质添加。

由于过滤器在切换其它楼层平面三维视图时，需要再次点击过滤器进行添加，否则这个视图的桥架是没有过滤器材质的，此种方法比较繁琐、重复。我们可以通过第二种方法“对象样式”来对桥架进行控制。

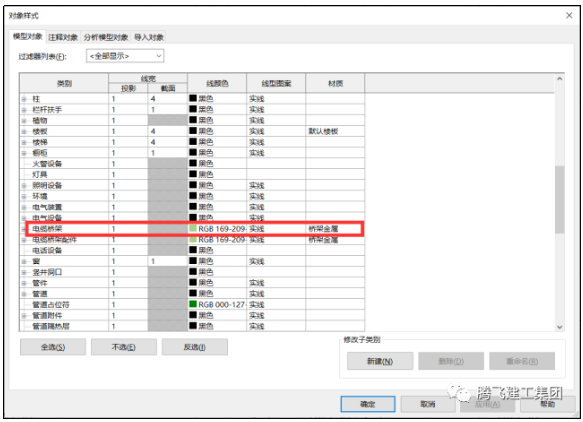

对象样式添加一次就可以在各视图里显示桥架材质，不用重复点击添加。目前添加电缆桥架大多采用这种模式。

三、出图的相关设置

在样板设置完毕后，我们需要对出图进行专门的设置。

1、从建模视图中复制出专门用于出图的视图。

2、打开用于出图的视图，调整好视图比例。

3、选择注释选项卡中的“按类别标记”，逐一标记所选图元。

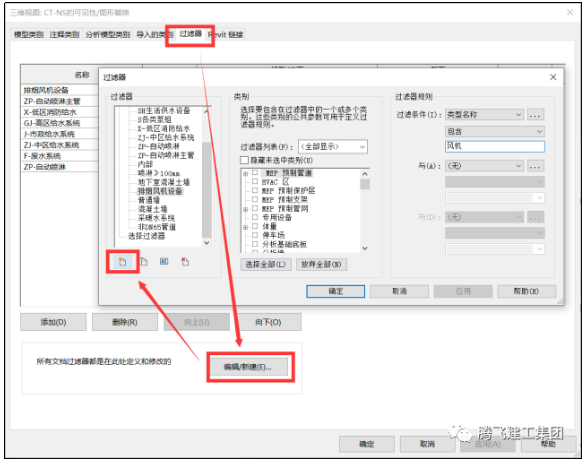

4、图层设置，在“可见性/图形”（VV）中找到过滤器，在过滤器中调整图元线型属性，也可以在导出DWG/DWF格式的时候进行设置。

5、在“视图”选项卡中单击“图纸”命令创建图纸，选择合适的标题栏和图框，编辑图纸内的标题栏、视图名称，使其符合项目要求，再将相应的视图直接拖移至图纸界面区域即可。

6、将所有的设置保存，导出CAD图纸。

以上就是我们机电BIM应用的前期准备工作。
