inventor怎么旋转零件部件？可以用到哪些方法？将零部件约束或联接到其他零部件时，需要控制它们的位置。若要临时或永久移动或旋转零部件，请使用以下方法之一：

自由移动

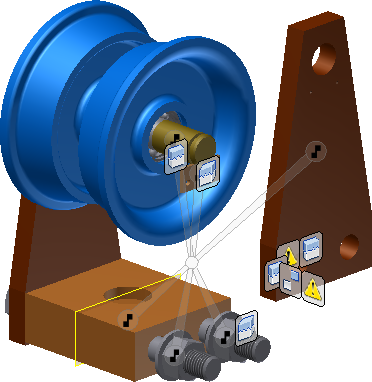

可以通过移动零部件来更好地查看其特征或分析关系。自由移动是临时的“让路”移动。您可能希望通过移动零部件来完成以下操作：

• 将关系的从属关系显示为橡皮筋，以分析关系。

• 查看所选零部件的面或特征。

• 查看所选零部件遮挡的零件面或特征。

• 通过将其移动到屏幕上的整洁区域，使零部件的面或特征的选择变得容易。

自由移动很方便，但它是临时的。零件会保留在移至的位置，但是在应用新的关系或者更新或刷新部件时，零件将返回到其约束位置或联接位置。

拖动移动

若要了解零部件的移动方式，可以拖动它（以及与其连接的所有零部件）。拖动移动接受以前应用的关系。即，选定零部件和联接的零件将在它们的关联位置一起移动。

固定零部件不能拖动到其他位置。与固定零部件关联的零部件在新位置仍保持在其联接位置中。

可以在编辑目标（包含编辑的文件）中单击任何零部件，并将其拖动到新位置。如果选择的零部件不是编辑目标的子零部件（子部件中的零件），该零部件将作为控点来拖动整个子部件。

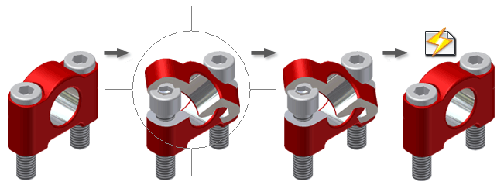

部件中的旋转零部件

“视图”选项卡中“导航”面板上的“动态观察”命令可旋转整个部件。要旋转单个零部件时，请使用“装配”选项卡中“位置”面板上的“旋转”命令。这两个命令的操作相同。

旋转零部件时，请牢记以下行为：

• 可以旋转被约束的零部件。

• 更新部件时，约束到旋转零部件的零部件会捕捉到其约束位置。旋转零部件确定零部件的查看方向。

• 无约束的零部件在更新部件时保留在它们的旋转位置。

夹点捕捉移动和旋转

使用“夹点捕捉”命令可以精确移动或旋转一个或多个部件、工作几何图元或子部件。可以通过移动选项栏、平视显示仪 (HUD) 和关联菜单来控制“夹点捕捉”命令的功能。

使用夹点捕捉进行一系列的平动或转动操作后，可以选择新的零部件作为新的一系列操作的对象。“夹点捕捉”任务将保持激活状态，直到您：

• 单击“完成”接受预览的操作，并结束“夹点捕捉”任务。

• 单击“提交并固定”来接受并固定使用“夹点捕捉”命令处理的实体，并结束“夹点捕捉”任务。

夹点捕捉移动选项

一组图标表示了可用于移动和旋转所选特定实体的选项。该图标集会因选择的不同而不同。“上一步”按钮会一直显示，以便您在命令仍处于激活状态时退出和取消选择几何图元。

方向箭头会显示在您选择的图形实体上。关联菜单中包括“反向”选项，因此您可以反转方向。

HUD（平视显示仪）

光标在选择的几何图元上移过时，HUD 会提供有关这些几何图元的反馈，并提供一个可以输入精确值的框。使用“夹点捕捉选项”对话框中的“显示自由度”选项可以在 HUD 中打开激活选项或光标移动的平动和转动自由度 (DOF) 信息。添加至 HUD 的两个图标表示平动和转动，它们的两个字段包含的数值报告了关联的自由度（范围为 3 至 0）。

可通过以下各项获得其他选项：

• “夹点捕捉”命令处于激活状态期间（移动选项栏显示时除外）可用的关联菜单。

• “夹点捕捉选项”对话框，可从关联菜单以及“应用程序选项”“常规”选项卡中的“夹点捕捉”部分访问。

约束

• 临时约束 (TC) 是在参考零部件（或部件）和使用“夹点捕捉”命令一起捕捉的其他参考零部件（或部件）之间建立的。

• 在“夹点捕捉”中，没有为 TC 创建永久保留的约束关系。

• TC 中的所有几何图元均为绿色，这些几何图元在经过再次处理后仍保持可见。可以使用关联菜单中的“清除捕捉”选项来清除捕捉。

• 如果您在“夹点捕捉”任务中选择新零部件作为新序列的新参考，将提交前一个序列并清除已建立的 TC。

• 如果使用关联菜单中的“清除捕捉”选项来清除捕捉，则同时还会清除 TC，且“夹点捕捉”任务将保持激活状态。

• 使用“夹点捕捉”，可以完全读取给定零部件或部件的所有自由度、清除 TC、然后继续从当前调换状态下读取自由度。

选择方法

• 拾取可移动对象上的几何图元以选择一个（或多个）零部件或工作几何图元作为平动或转动的基础。

• 使用 CTRL 键以将任意数目的零部件添加到选择中。

• 围绕零部件拖动窗口以进行选择。

• 使用 CTRL 键在浏览器而非图形窗口中选择零部件。

• 使用“选择”下拉列表上可用的预定义选择过滤器，然后激活“夹点捕捉”命令。可以使用 CTRL键添加到预定义选择中。

在夹点捕捉操作中，可以选择零部件、定位特征或子部件中的以下任一元素作为平动或转动的基础：

• 点（原顶点、原中点、原中心点或原工作点）

• 线（原线性边、原工作轴、原中心线或原射线）

• 原环形边或原弧形边

• 圆矢量

• 平面（原平面、原工作平面）

• 解析曲面

• NURB 曲面（非有理 B 样条曲线曲面）

驱动关系

通过按步骤驱动关系可以模拟机械运动。在约束零部件或将联接添加到零部件后，可以使用“驱动关系”命令通过递增式更改约束值来将其制作成动画。例如，可以从 0 到 360 度驱动角度约束来旋转零部件。“驱动关系”命令仅适用于一个关系，但是您可以通过使用“表达式”命令创建关系之间的代数关系，以便驱动其他关系。

您也可以使用“驱动关系”来检测零部件是否发生碰撞。发生碰撞时，运动将停止，您可以调整零部件的位置。
