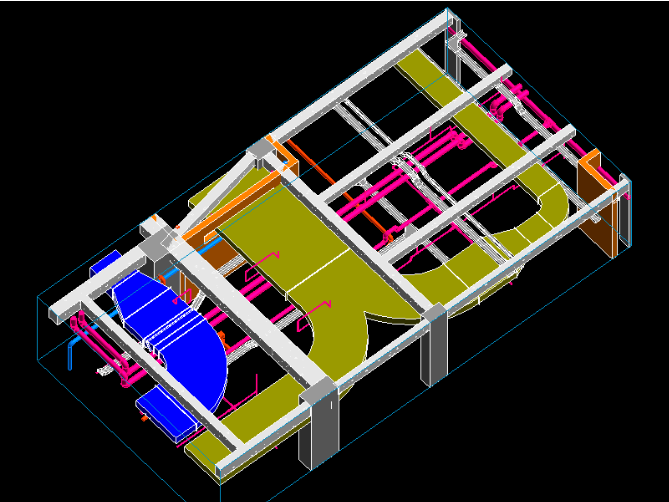

我们在搭建完管综的Revit模型后，在展示的时候是有侧重点的，比如侧重机电管线、空调系统或者是展示某个复杂的节点，通常我们是通过剖面框将需要展示的部分框出来单独保存一个视图。如图1所示。

    图1

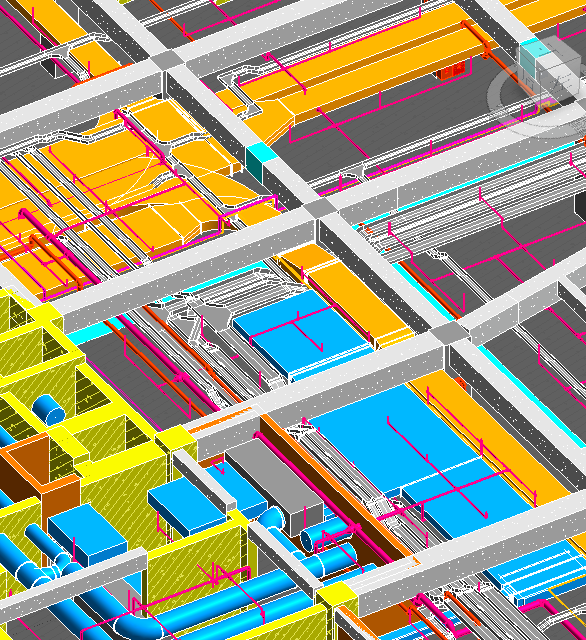

    通常我们想表达机电构件的时候，需要显示它跟土建构件的相对位置关系，如图1土建在前面遮挡了部分机电构件，如果只显示了土建模型，又不能很好的表达机电构件的相对位置关系和完整性，土建构件则会有些喧宾夺主，如图2所示。

    图2

    这时候，我们可以让土建构件淡显从而突出机电管线。淡显的方式有很多，比如在VV可见性中为所有土建构件设置一个透明度。这种方式需要逐个设置某些族类别，如墙、楼板等的透明度，比较麻烦。当然如果觉得这种表达效果好，后期保存为视图样板用也方便。

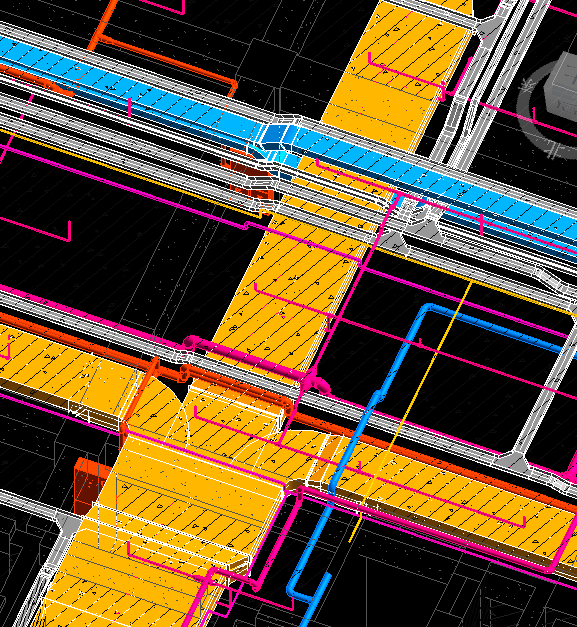

    还有一种方法比较便捷，效果也不错：设置规程为“机械”。一般建模的时候规程习惯设置为协调，便于查看构件；如果要重点展示机电模型，可以将三维视图规程设置为机械，此时非机电构件均显示为半色调，如图4所示。

    图3

    这种表达方式，看着清楚且调整方式也便捷，重点突出机电构件，略显土建构件。

    编辑：邓承婷

    审核：邓承婷

    技术创新中心BIM中心
