对revit族三个方向旋转

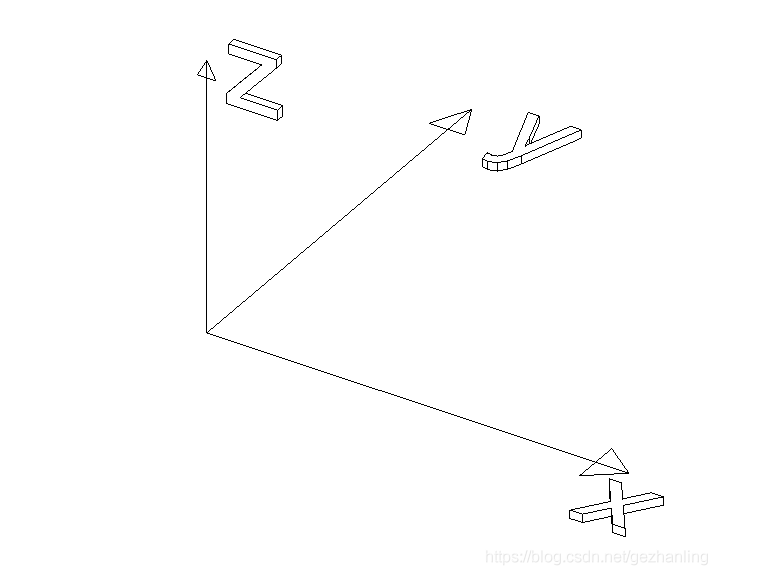

    1、做原始族:

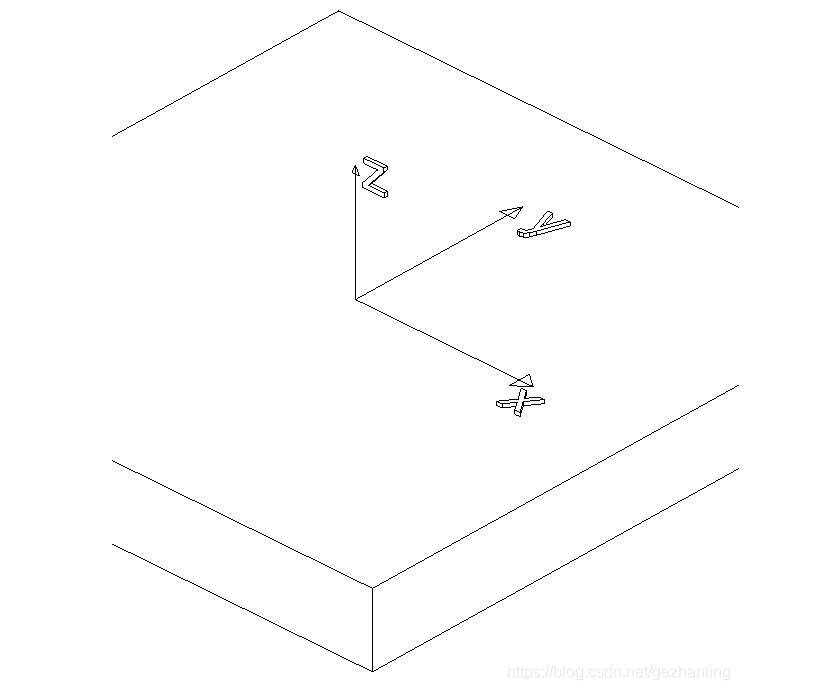

    2、放到基于面的族模板上:

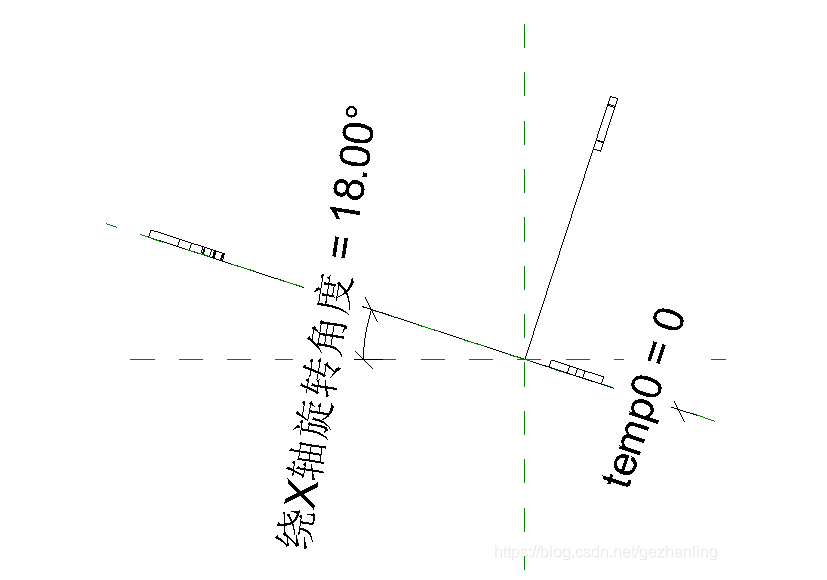

    3、创建公制常规模型,左视图方向如下:

    注意:

        1.使用工作平面;

        2.先画角度,再标注角度,创建“绕X轴旋转角度”参数;

        3.创建0的距离,以约束工作平面使它通过原点;

        4.设置工作平面,并放置到工作平面上;

    放到基于面的族模板上,并设置工作平面为XY平面,并导出参数,做法同步骤2

    使用公制常规模型,创建“绕Y轴旋转角度”参数,前视图方向,做法同步骤3

    使用公制常规模型,将参数"绕X轴旋转角度",和"Y轴旋转角度"导出来

    上述操作生成的族所做的旋转类型是欧拉旋转,旋转的顺序是先Y轴再X轴;

    配合revit软件API的旋转函数对族的Z轴旋转,可以实现对族进行三个方向的任意旋转;

    ————————————————
