catia怎么测量尺寸？关于catia测量照片内物体的尺寸方法

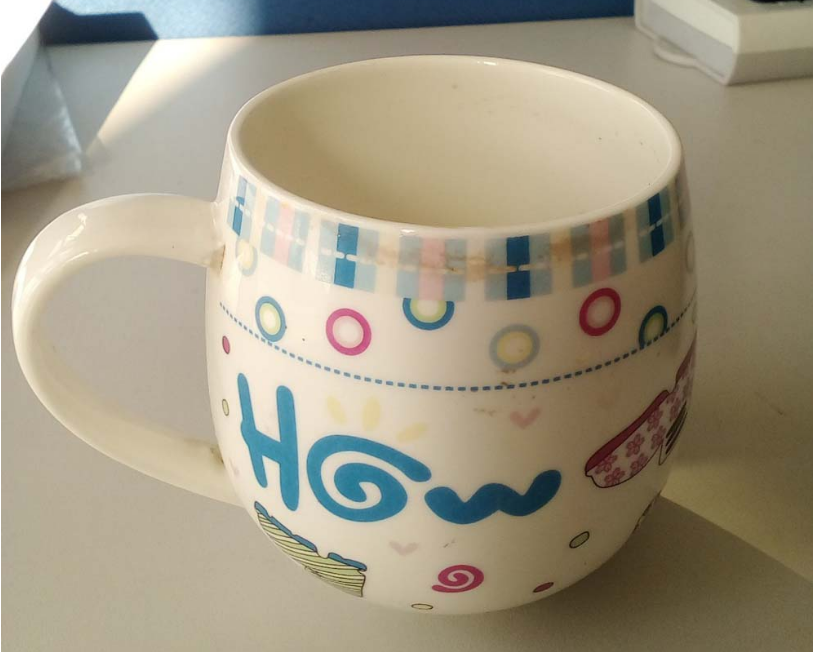

CATIA怎么测量照片内物体的尺寸？CATIA中导入的杯子图片，想要测量杯子的尺寸，该怎么测量呢？下面我们就来看看详细的教程，需要的朋友可以参考下

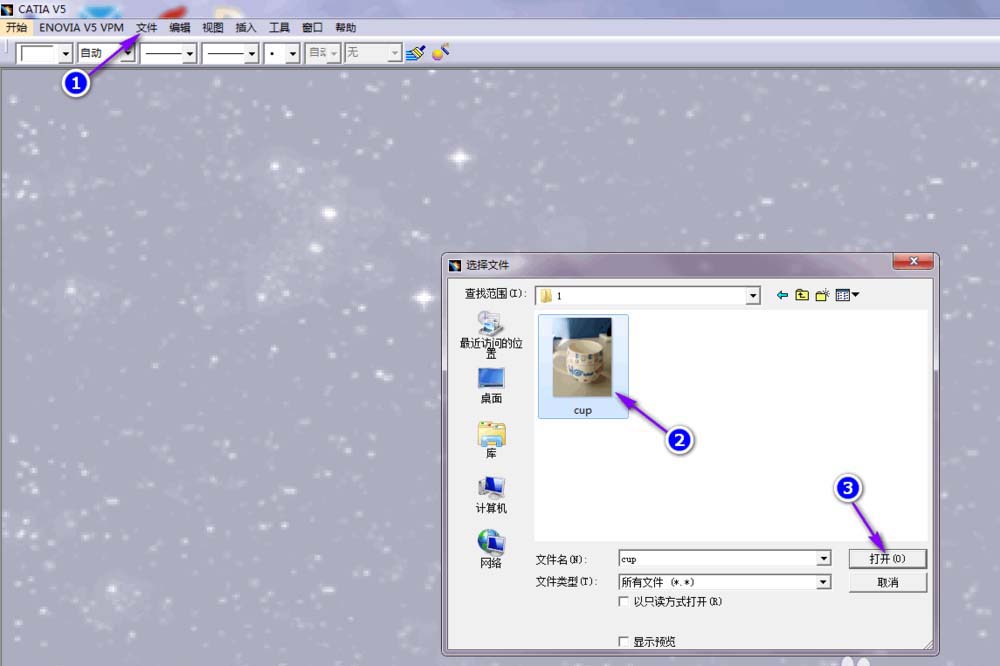

1、打开CATIA软件，在菜单栏中选择文件，并在下拉列表中单击>打开命令，弹出选择文件对话框，鼠标双击名为cup的文件或选择文件单击打开；

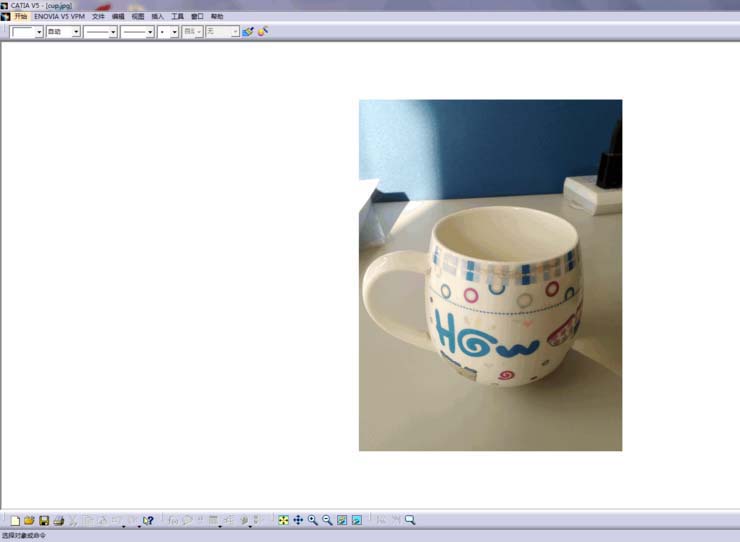

2、可以看到CATIA可以直接打开*jpg文件，照片为一个水杯，在右侧工具栏中选择DMU 2D工具中的2D测量命令；

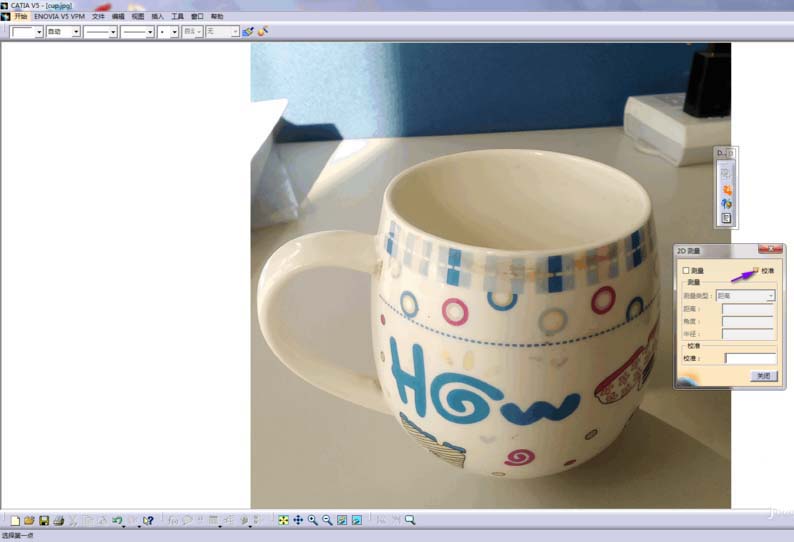

3、在弹出的命令对话框中勾选>校准选项，然后再数值栏中填写照片的参考尺寸，也就是会所我们首先要预估一下杯子的一个尺寸，以这个尺寸为参考来测量其他尺寸；

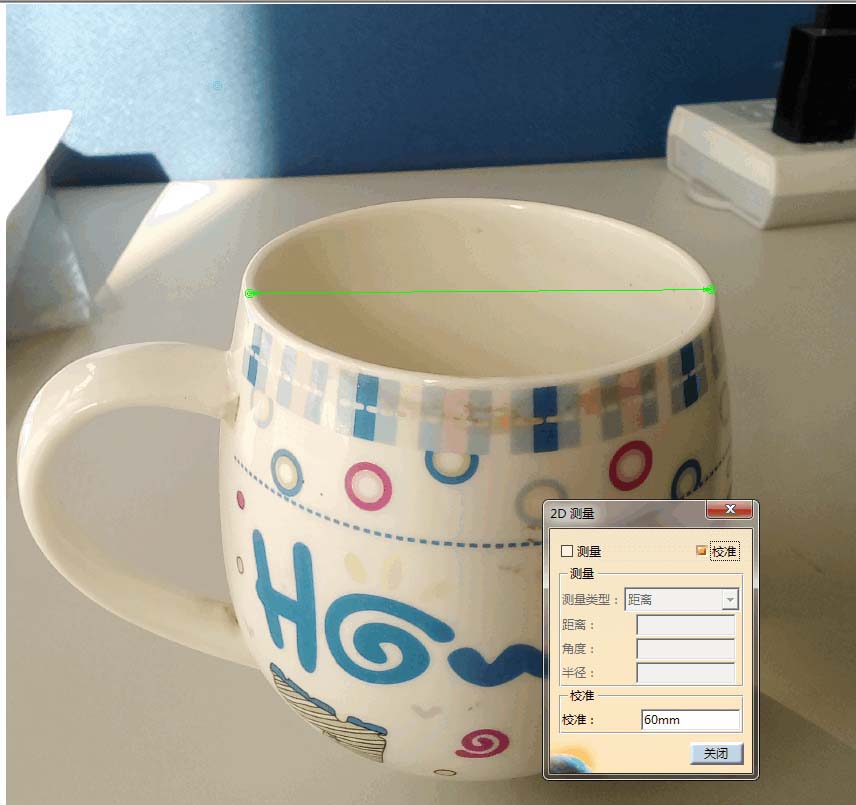

4、这里我们选择杯口尺寸为60mm，鼠标左键选择杯口的两个端点，并在命令对话框的校准栏中将尺寸设置为60mm；

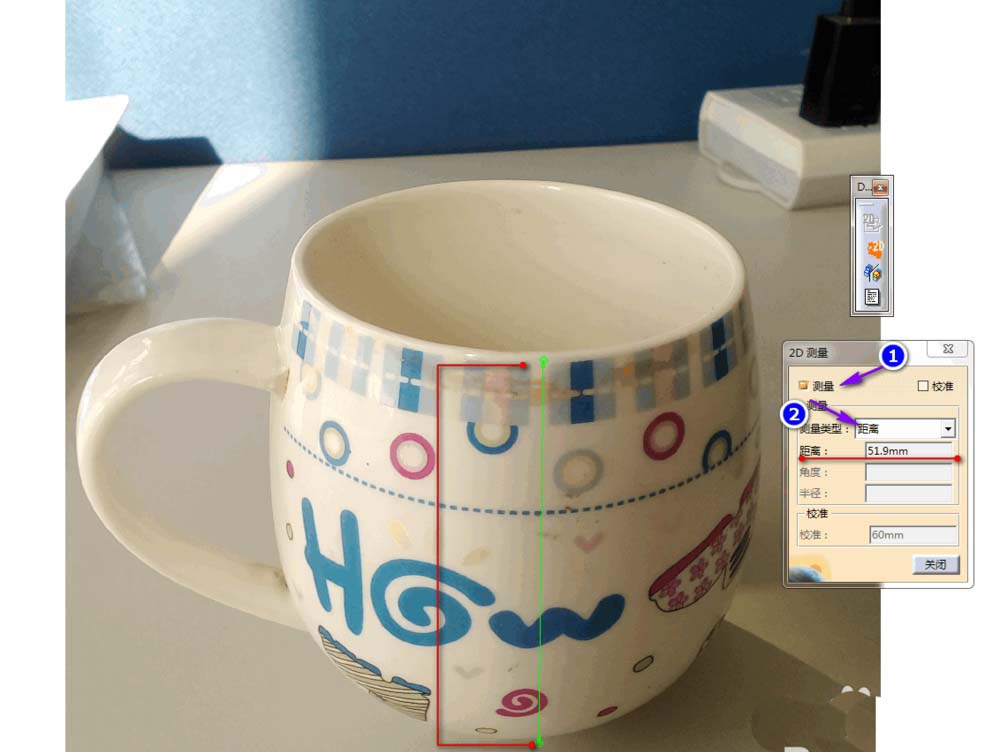

5、在2D测量命令框中重新勾选>测量选项，将测量类型切换为距离，然后鼠标左键依次选择杯口与杯底的两个端点，距离显示为51.9mm；

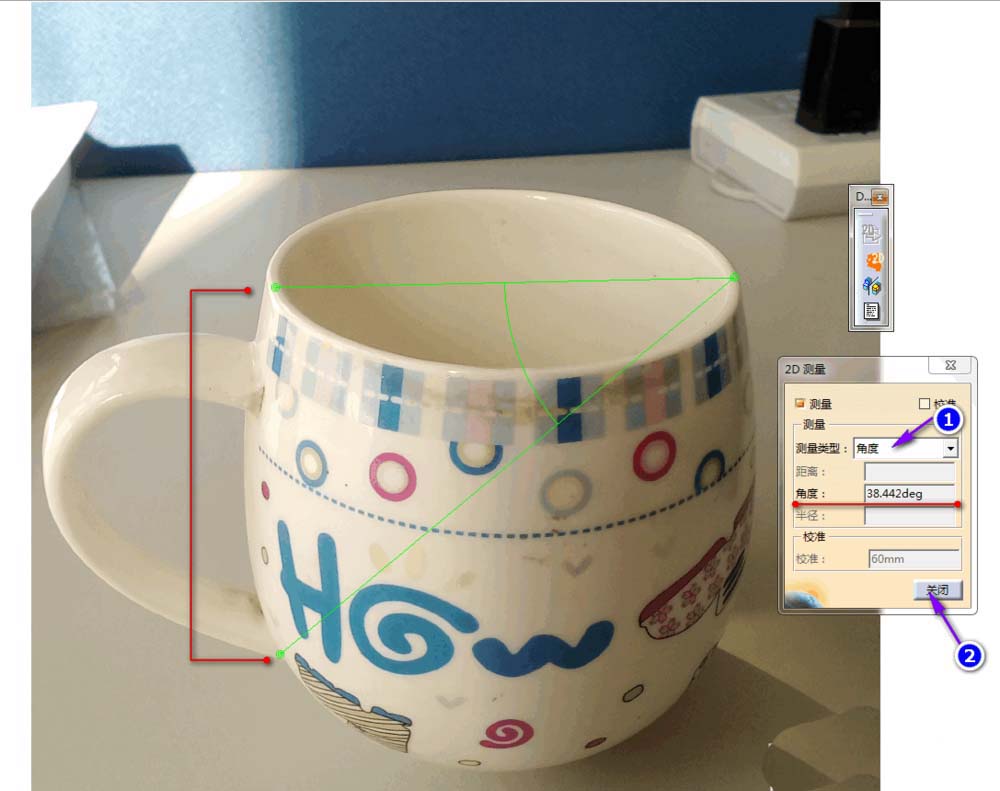

6、将测量类型切换为角度，在杯子上去如图所示的三个点，这时杯子上这三个点所成的夹角为38.442deg，操作完成后点击关闭。
