Dynamo地质建模需要考虑什么？需要用到哪些方法？

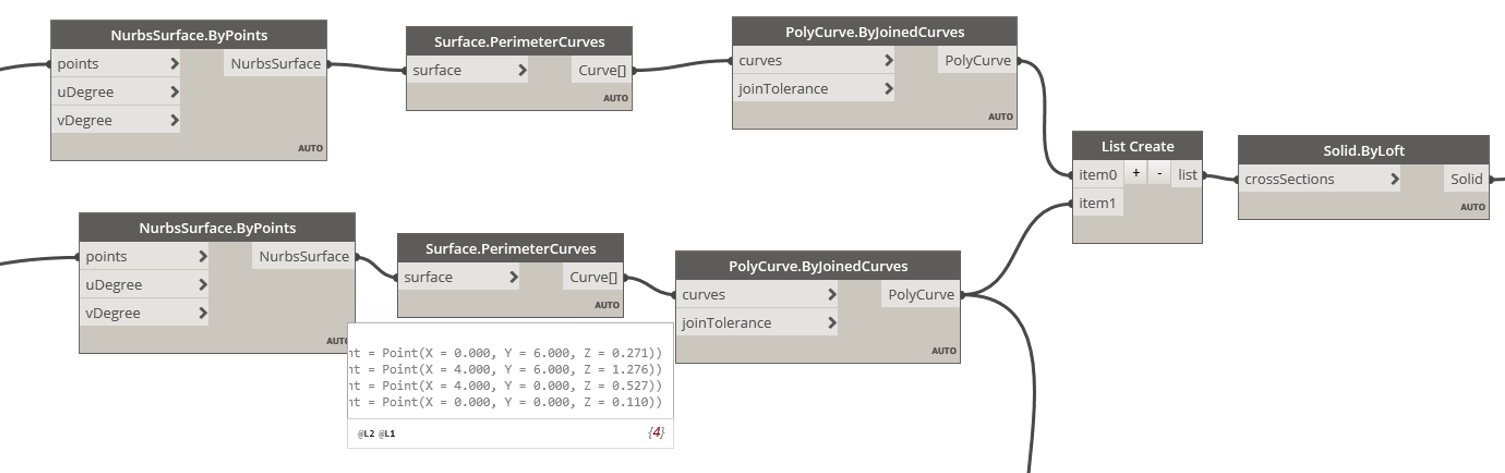

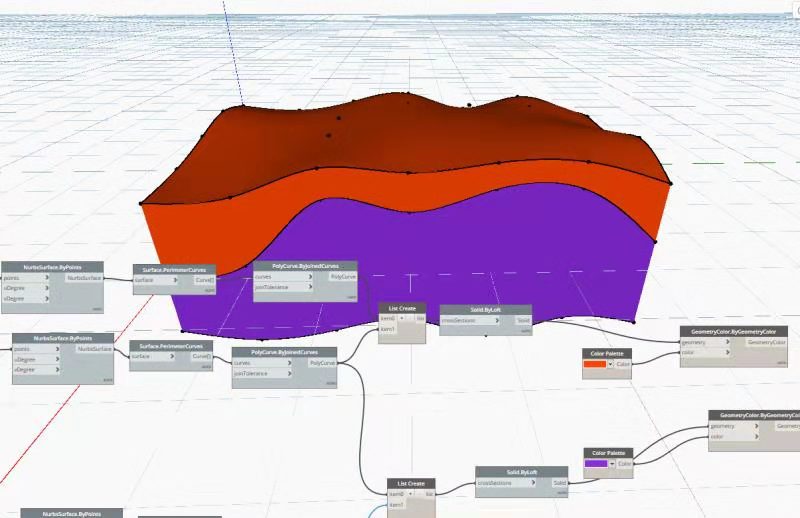

Dynamo作为一款可视化编程工具，可以通过上下两个面来生成每一层的地质模型，这个时候需要看地质勘探的具体数据，如果是二维打桩勘探生成的数据是可以用横纵三位坐标生成NurbsSurface，然后获取面的外轮廓曲线，最后通过上下层的外轮廓曲线用实体Solid.ByLoft命令进行拟合，即可生成三维模型，并且具有弯曲曲面。

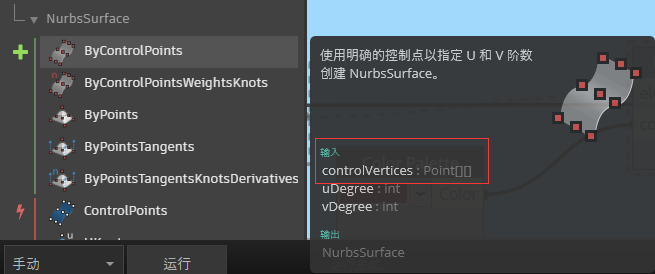

注意：这种方法必须要做到生成二维数组的点，否则无法使用

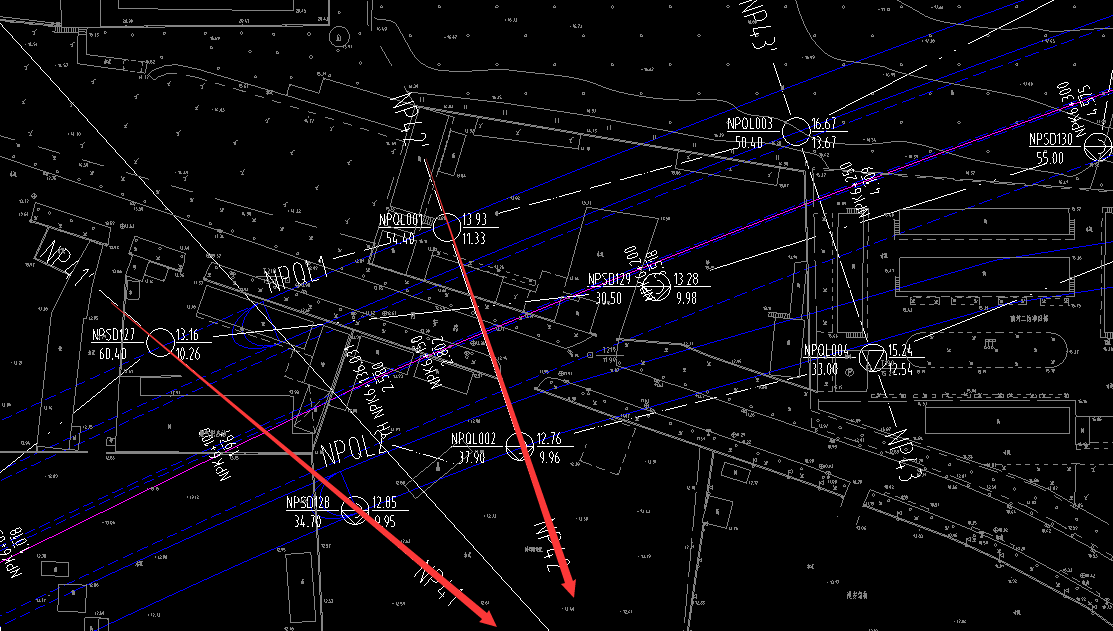

如果不是二维数据坐标点，那么就需要具体问题具体分析了，例如：下图是告诉公路两侧打孔点位置，相互之间不是垂直的坐标数据关系，因此不能用上述方法来生成，因为你不知道用哪两个点来组成一个数组。安全人生层尝试组成二维数组来实验，结果还是失败了，生成不了NurbsSurface面，所以这个时候就要换方法了。
【异形Dynamo地质建模】
方法一：用PolyCurve.ByPoints这个节点生成轮廓线，因为道路两侧的点就是外轮廓的点，所以可以考虑用这种方法，如果中间还有很多个点就不能用这个方法了。
然后用Solid.ByLoft命令去拟合上下两层的PolyCurve，此时断面层之间就变成直线了。

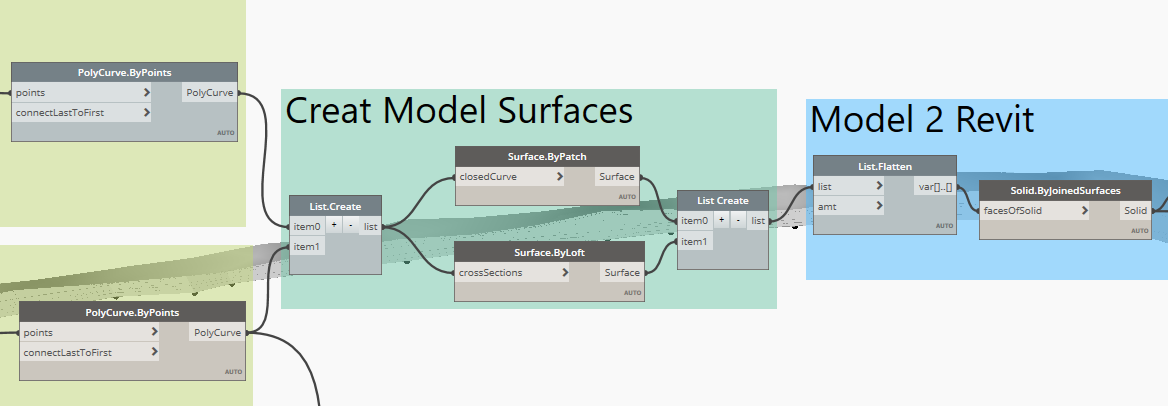

方法二：用PolyCurve.ByPoints这个节点生成轮廓线，Surface.ByPatch命令封闭生成上下两层面，Surface.ByLoft命令生成侧面
然后用Solid.ByedSurfaces命令去拟合成实体。

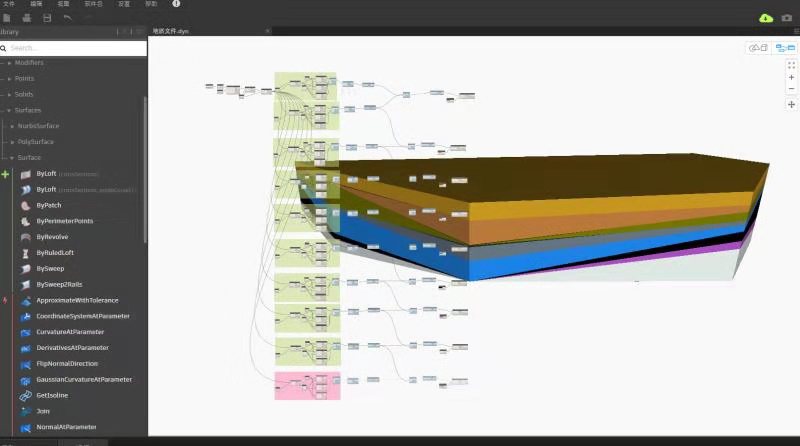

方法三：用PolyCurve.ByPoints这个节点生成轮廓线，Surface.ByPatch命令封闭生成上下两层面，Surface.ByLoft命令生成侧面
然后直接将面导入Revit，此时生成的是地质壳，不是实体，但是如果要求不高的话也能用。
