Dynamo墙装饰面自动生成怎么做?Dynamo的自动创建含工艺做法的墙地铺贴

发布:中文网小编3号 浏览:2201人 分享
发布于:2021-04-15 14:43

    01、问题来源

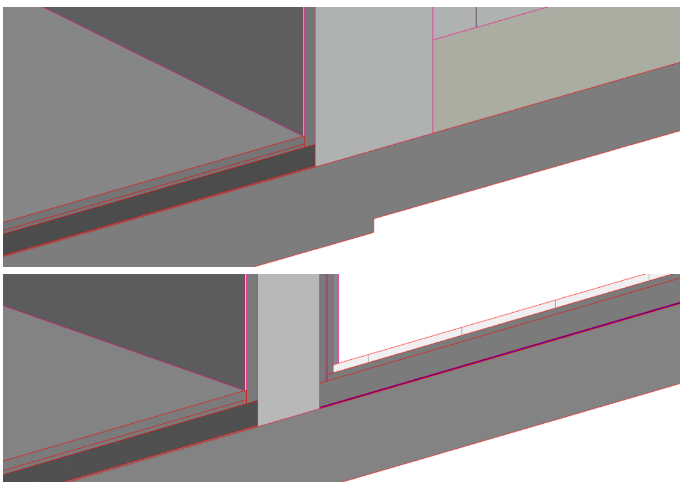

    在我们与粉丝的交流中,被提到了这样一个问题。在做装饰BIM项目时,如果希望直接从模型中得到正确的三维节点详图,就必须在搭建模型装饰面时按实际工艺做法层层铺贴,方法虽然可行但是耗时耗力,且一旦建筑墙体发生调整,装饰面调整非常麻烦。为了让装饰面的创建更加方便且符合工艺做法,我们设计了一套dynamo算法,不但能快速生成饰面,并且考虑了不同基层的搭接关系,可以帮助我们直接得到节点三维详图。

    02、设计思路

    1、本算法更适合做节点标准化的设计团队或设计师;

    2、将节点中各种基层材质及交接关系以数据的形式储存在Excel中;

    3、项目文件中必须已包含Excel中配置的所有墙、板类型,名称一致;

    3、在Dynamo中调用节点表格中的数据,为对应的房间创建墙地铺贴;

    03、实现方法

    1、创建节点数据表格,表格中需要计算下不同基层的退让关系,通过简单的Excel功能就可以实现;

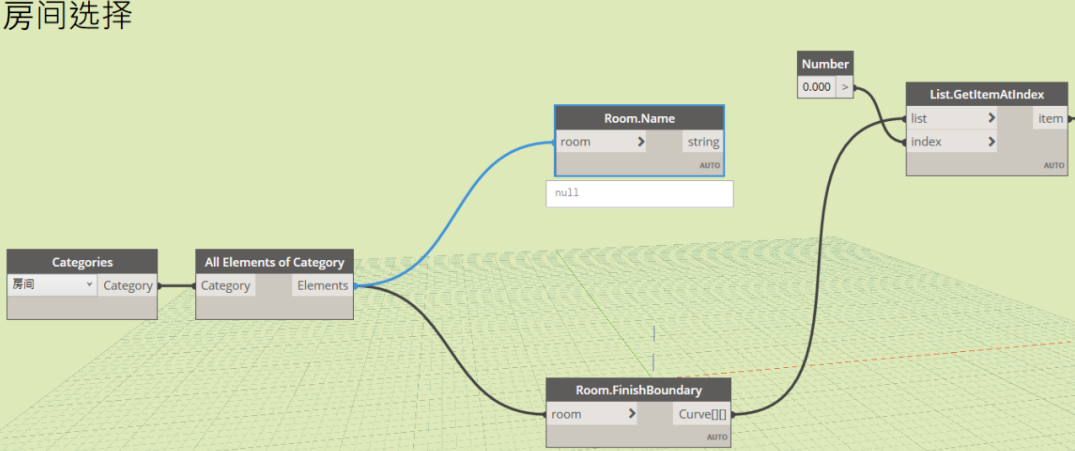

    2、通过Dynamo找到房间并拾取房间轮廓;

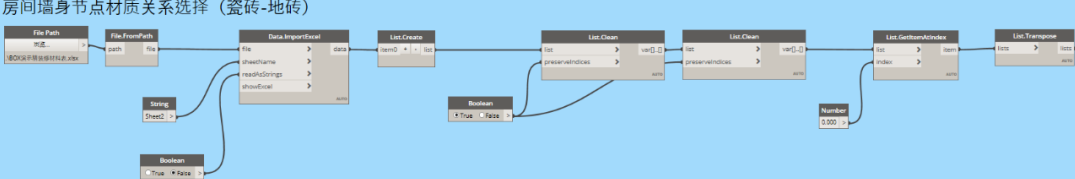

    3、选择对应的节点数据表格;

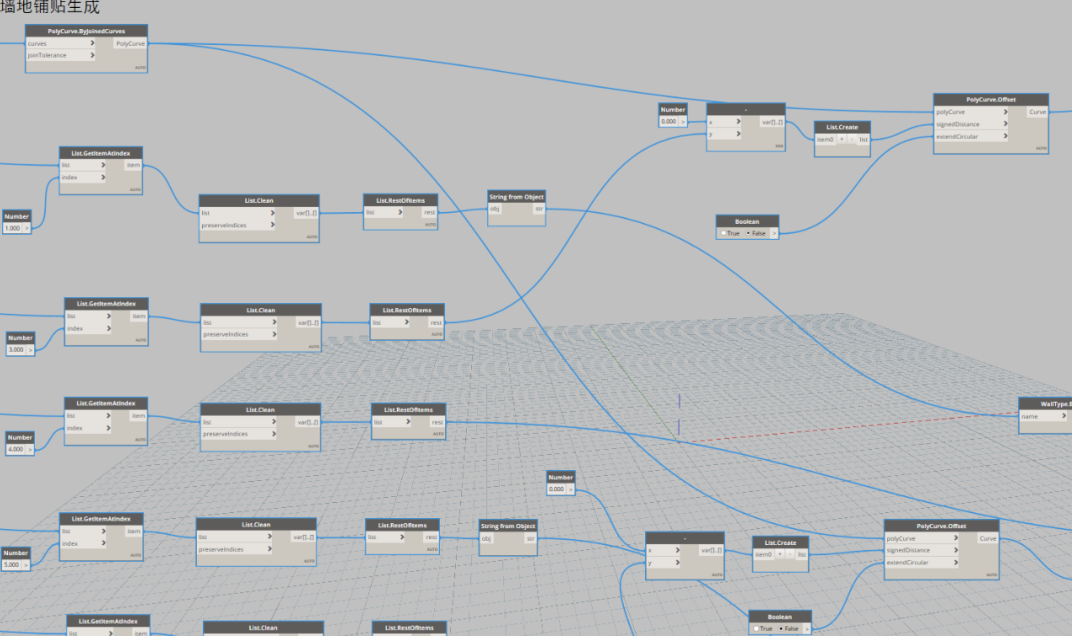

    4、创建墙地铺贴;


    04、优化启发

    本算法中依然存在很多未解决的问题,例如飘窗处目前只能按正常房间铺贴,会有多余的面,且飘窗洞与墙面交接关系无法处理;饰面生成后无法直接被门洞剪切等;因此仅作为案例,希望起到抛砖引玉的作用,给各位BIMer一点启示,对算法的优化建议欢迎提出和指正。
