Revit如何制作台阶？Revit制作室外台阶的图文教程
室外台阶
1、首先，先创建一个室外台阶的族文件

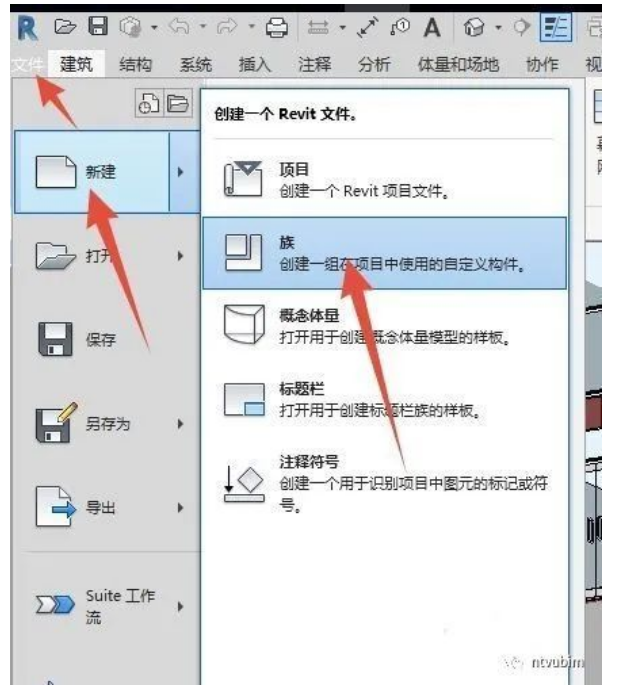

选择文件--新建--族

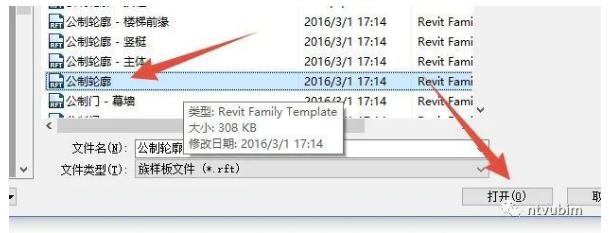

2、选择公制轮廓

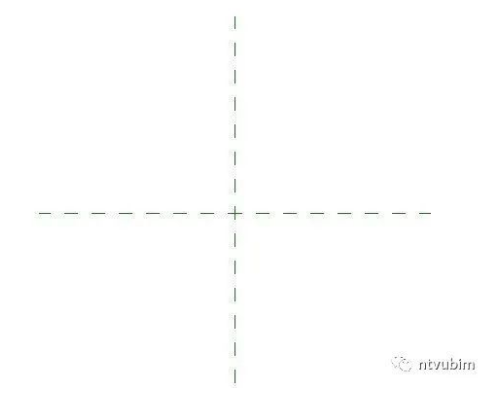

3、打开后，只有纵横相交两条线段
4、交点所在位置就是室外平台上平面外缘的位置

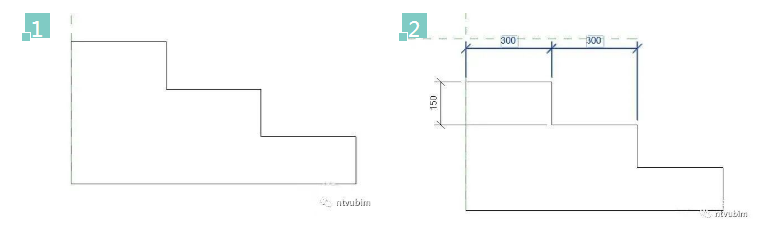

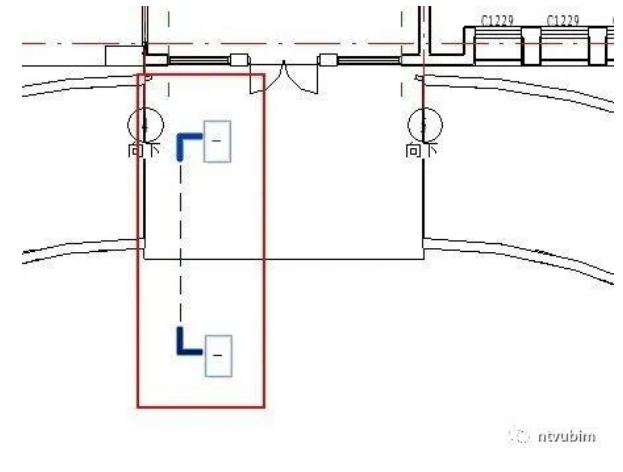

5、如下图2张图纸箭头所指的位置

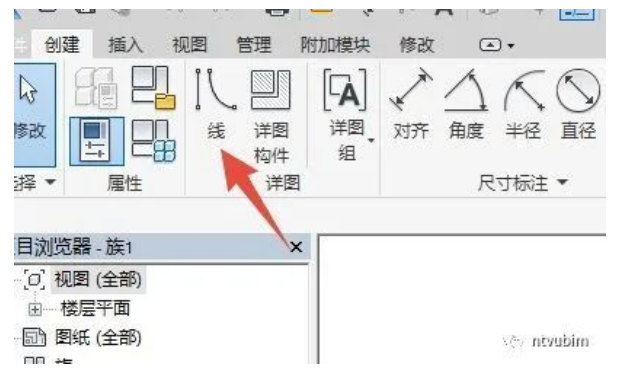

6、调用用创建面板中的线命令
7、绘制如下图所示的封闭轮廓

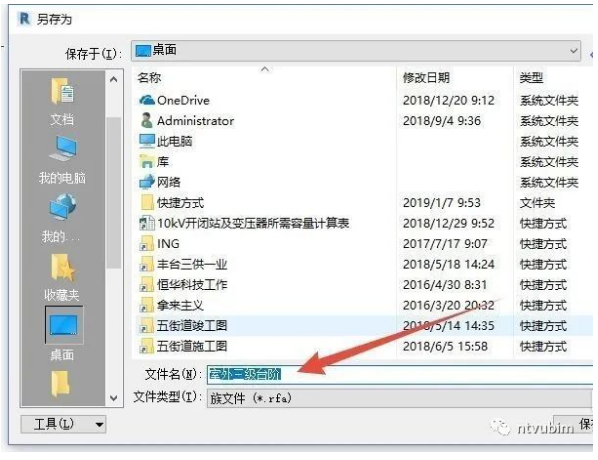

8、Ctrl+S保存文件，命名为室外三级台阶

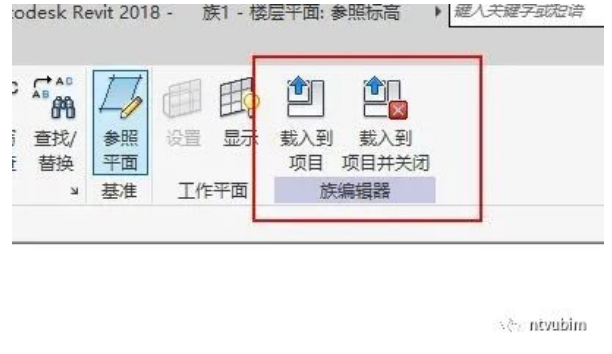

9、然后，载入项目

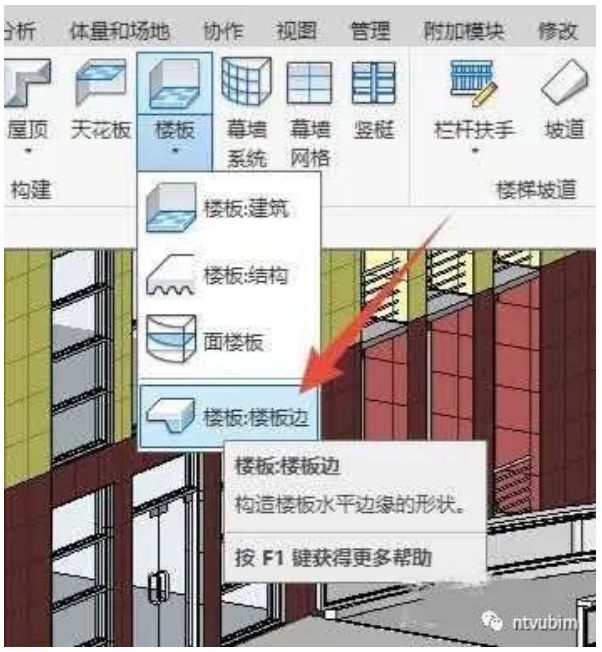

10、选择，建筑--构建--楼板--楼板边缘

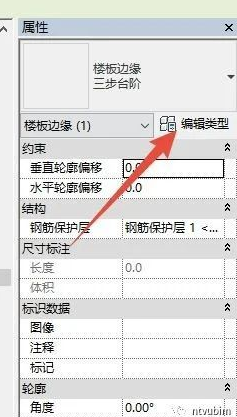

11、点击打开，类型编辑对话框

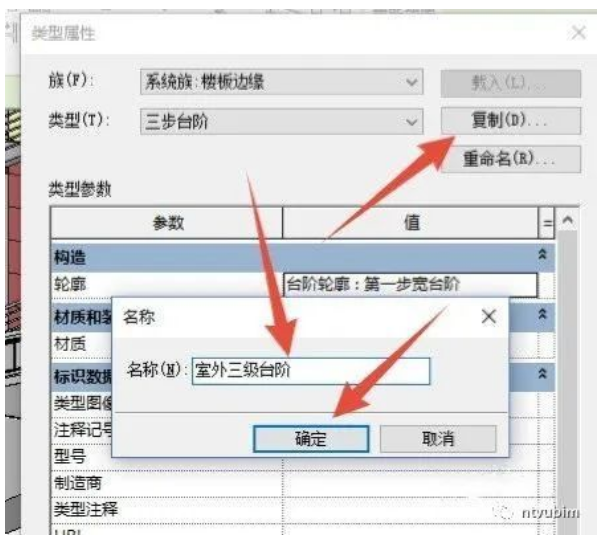

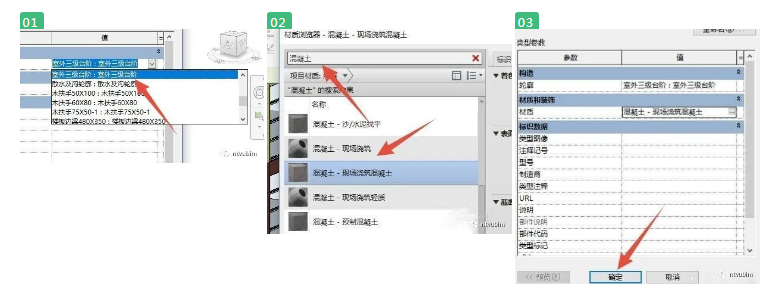

12、复制新建和新建的类型名称
室外三级台阶并确定
13、设置材质为现浇混凝土和轮廓为刚绘制的轮廓并确定

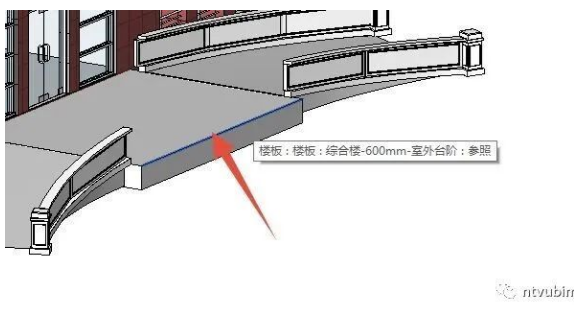

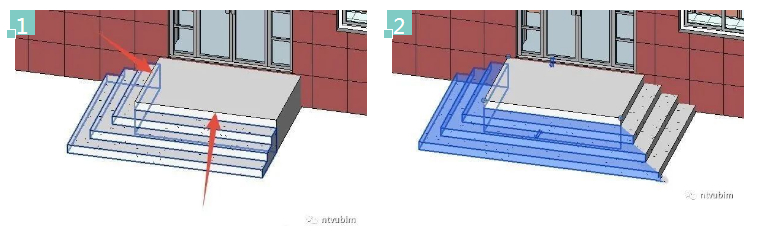

14、点击，平台边缘

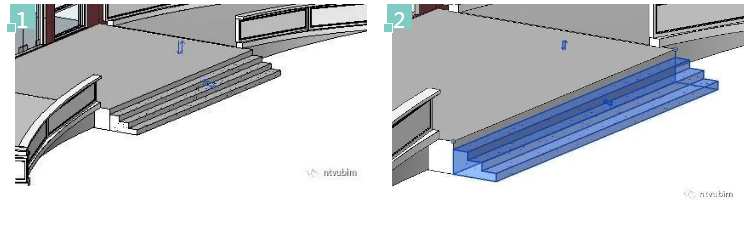

15、生成，室外台阶
16、依次点击轮廓,自动连接为一体,多次点击,自动修剪
来源：bim协会
