cad中焊接符号和焊接表示法怎么标注?教你一键搞定!

发布:中文网小编3号 浏览:46236人 分享
发布于:2021-04-02 11:25

    如果你需要对某个零件进行焊接标注,在通用版CAD中就相对麻烦了,这里给大家介绍下机械版CAD中的焊接符号和焊接表示法标注怎么用?

    以下图为例:

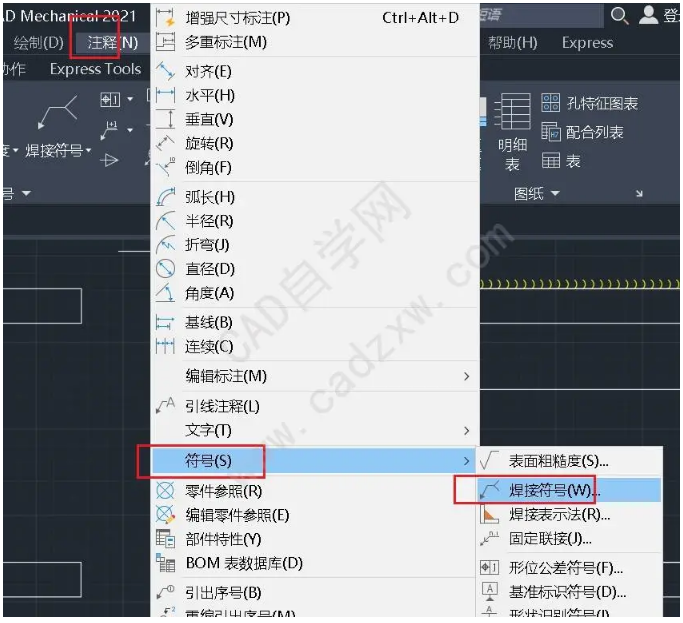

    点击注释,符号,焊接符号;

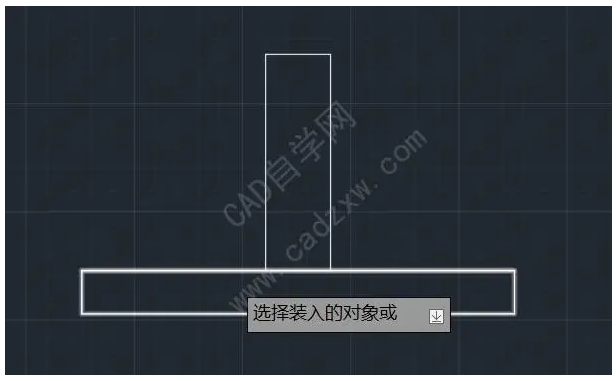

    选择装入对象;

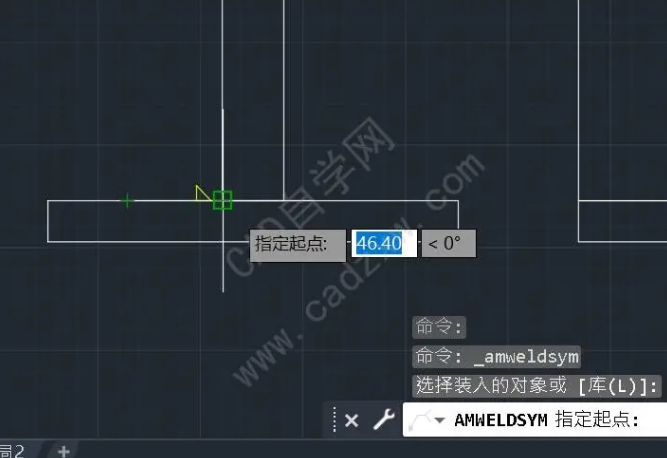

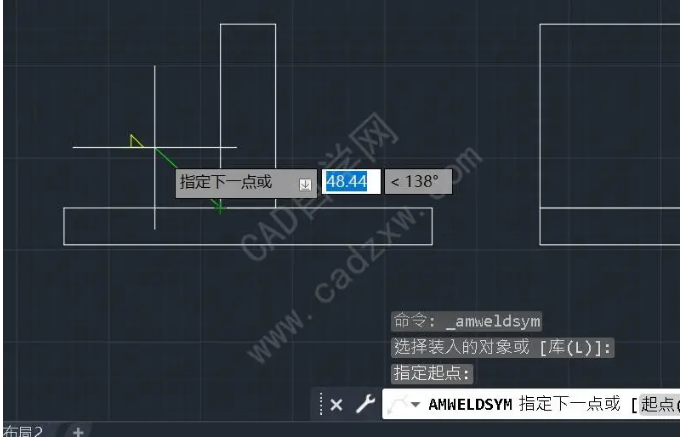

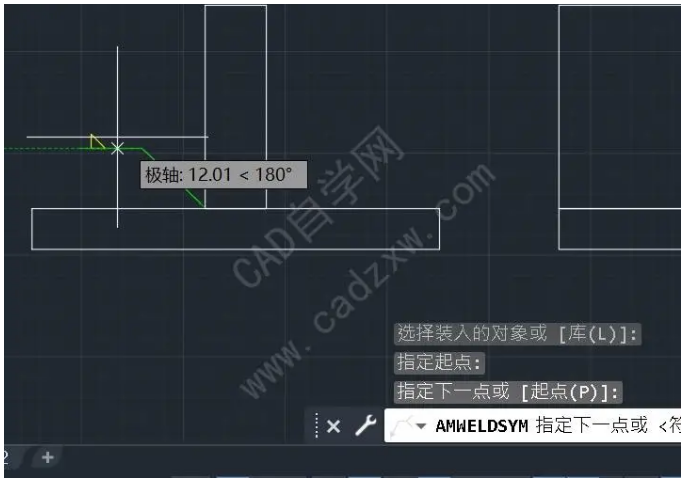

    指定起点;


    指定下一点;


    再次提示指定下一点,直接回车;

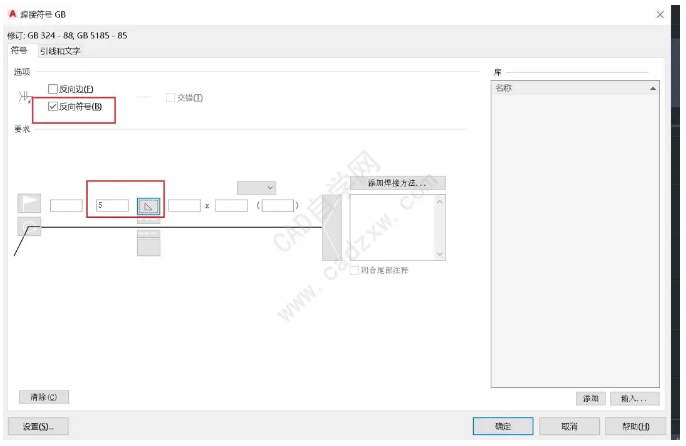

    按要求进行设置后,点击确定;


    接着标注焊接表示法;

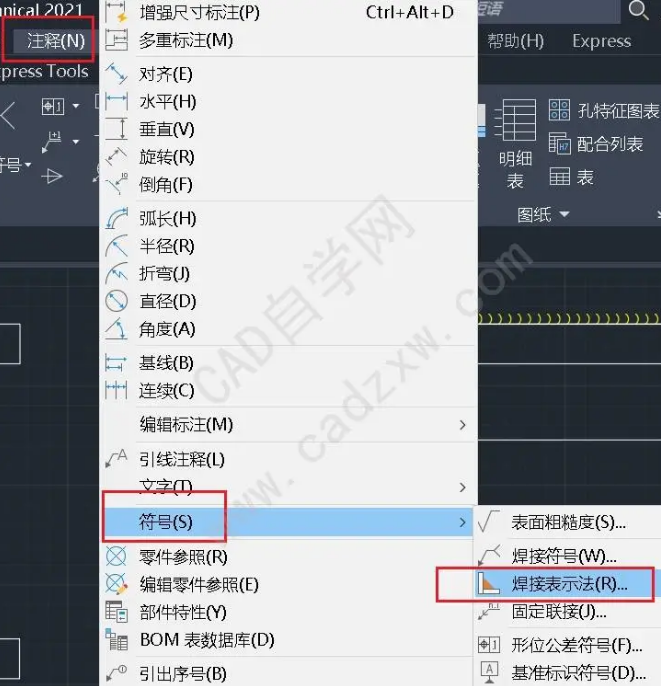

    点击注释,符号,焊接表示法;

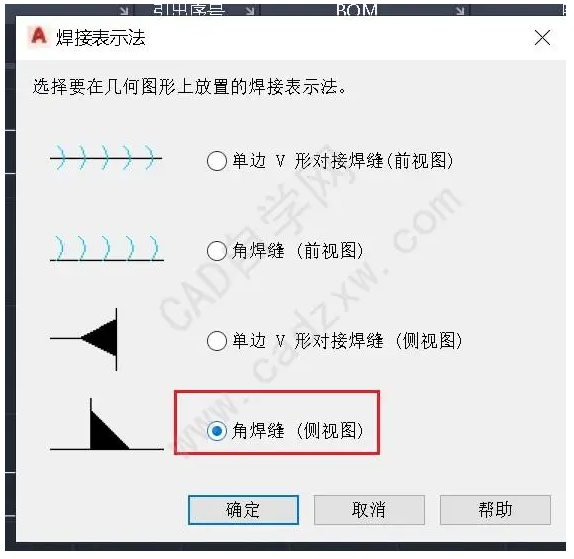

    选择角焊缝;

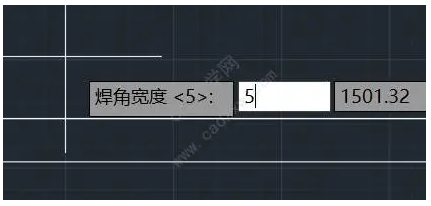

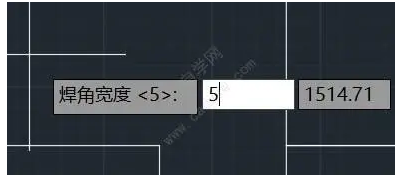

    输入焊缝宽度回车;

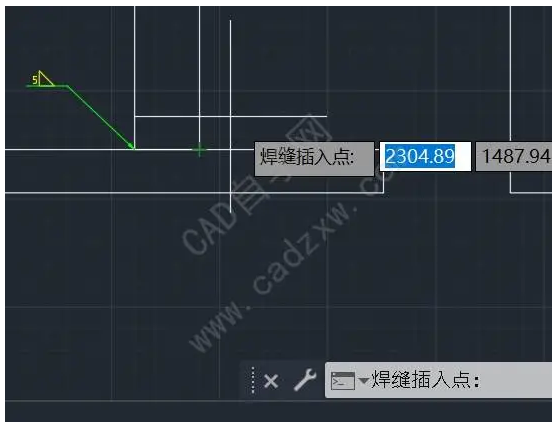

    指定插入点;

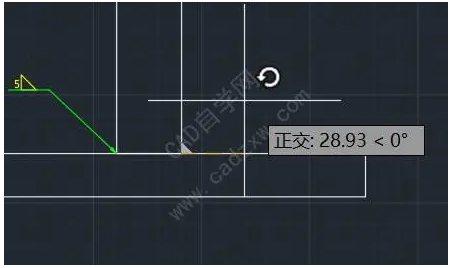

    指定方向,单击;

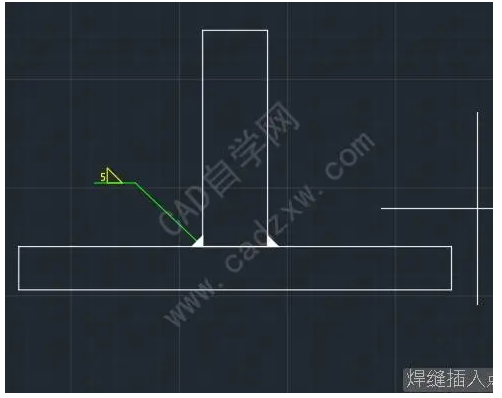

    同理标注另一边;


    同样点击注释,符号,焊接表示法;

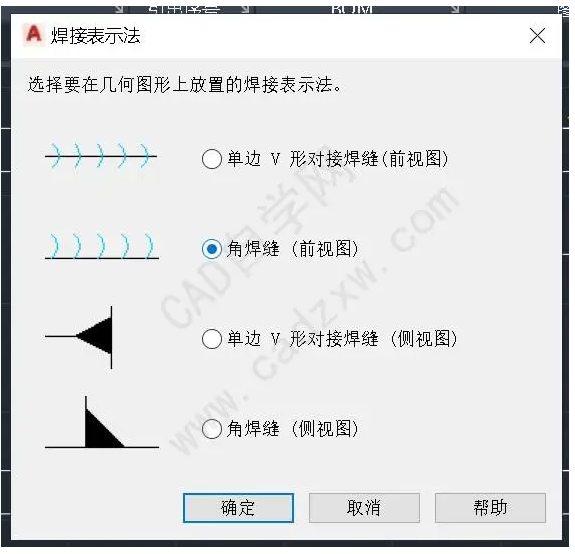

    弹出对话框后选择角焊缝(前视图);


    输入焊缝宽度回车;

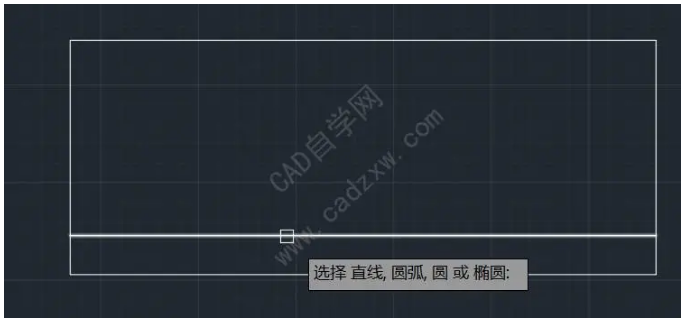

    选择焊缝对象;

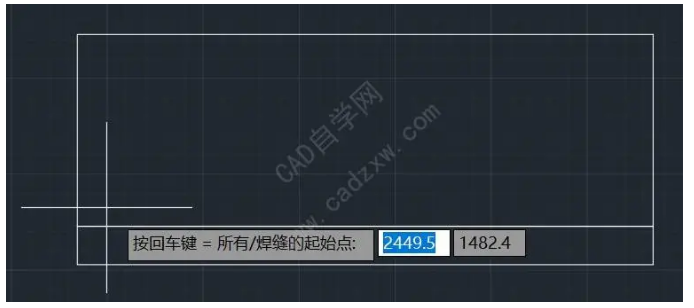

    选择起点;

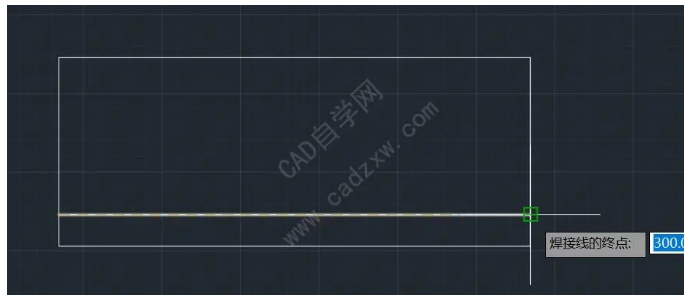

    选择终点;

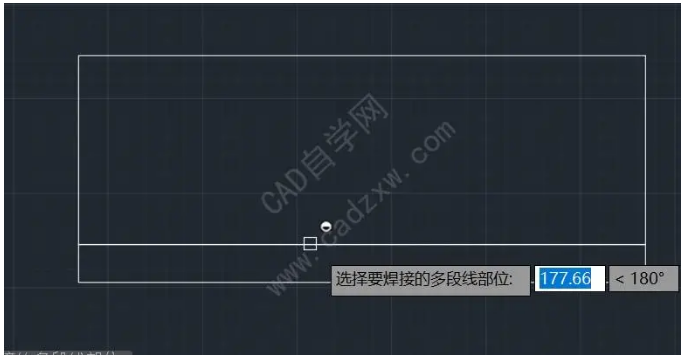

    选择需要焊接的部位;

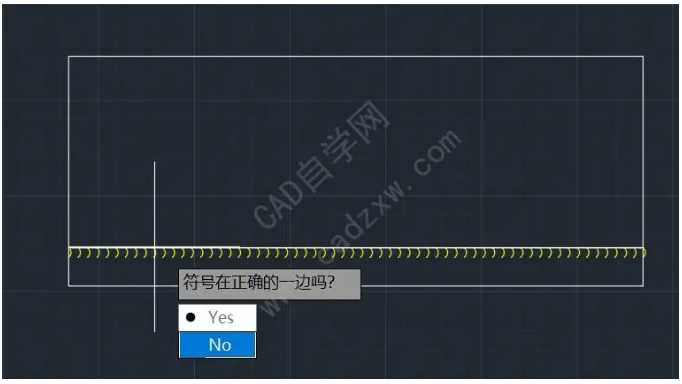

    选择正确的一边;

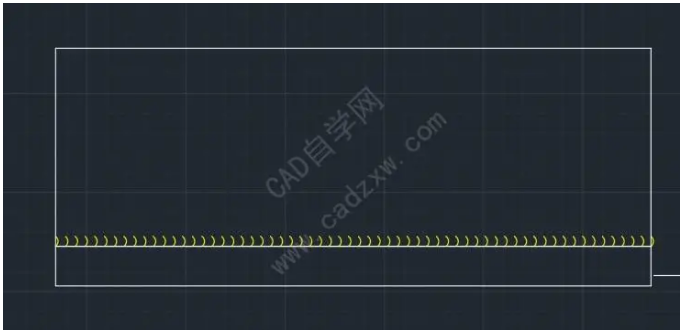

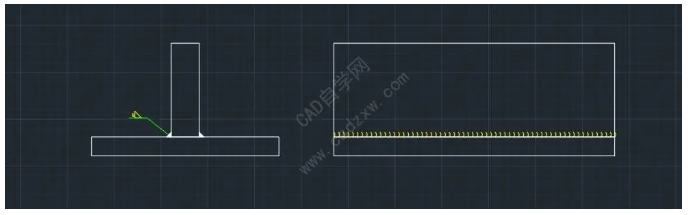

    最终如图。


    完,感谢阅读。
