注意这些细节，你也能成为建模大师!

    俗话说成大业若烹小鲜，做大事必重细节。建模对我们来说并不难，难的是细节把握，普通建模师与建模大师的差别也在于此。所以，了解建模中容易忽略的细节并解决掉它，我们就离大师不远了。废话不多说，建模过程中具体需要注意哪些细节，我们直接上干货！

    01、门窗类

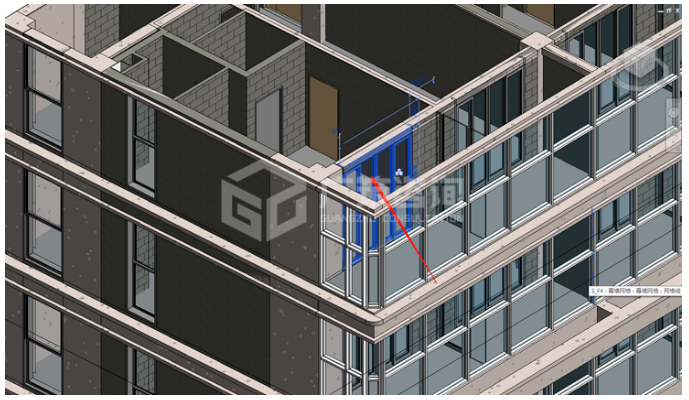

    （1）门窗尺寸需与图纸中门窗表一致，需注意门窗是否存在与梁或板碰撞的情况，如经过核对门窗尺寸无误但是与周边构件间仍存在重叠、缝隙等情况，可能是图纸存在问题需记录反馈，发现问题也是我们建模的目的之一。

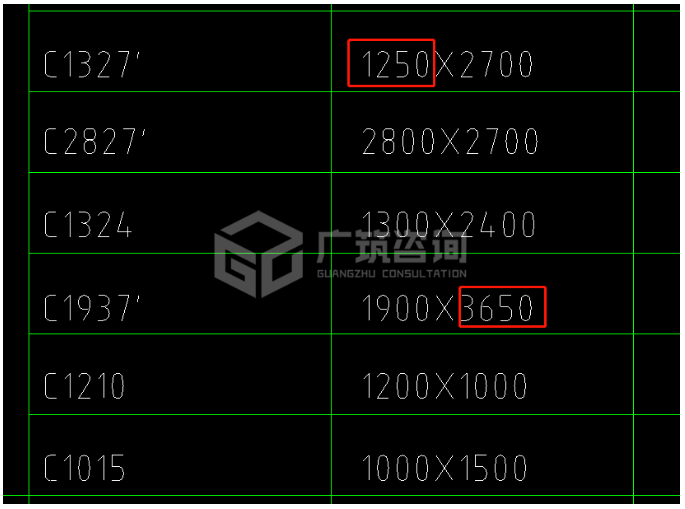

    （2）类似C1937’或C1937a这样的编号一般是非标准尺寸的门窗，编号不一定和尺寸对应。

    02、楼板类

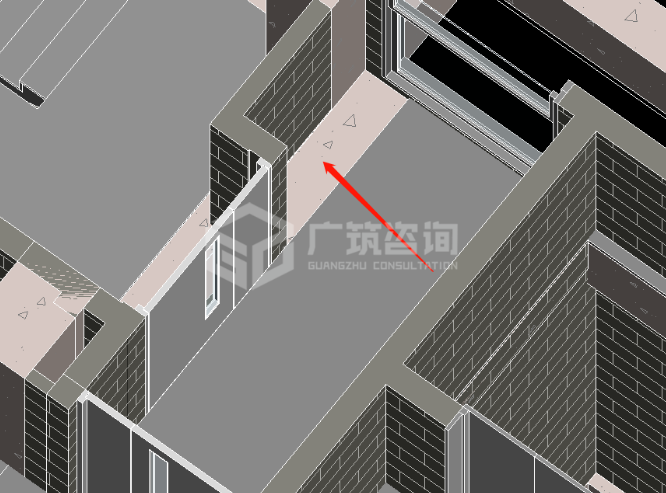

    （1）房间分区与结构板不完全一致，建筑板范围以建筑墙为准，墙板之间不能有缝隙。

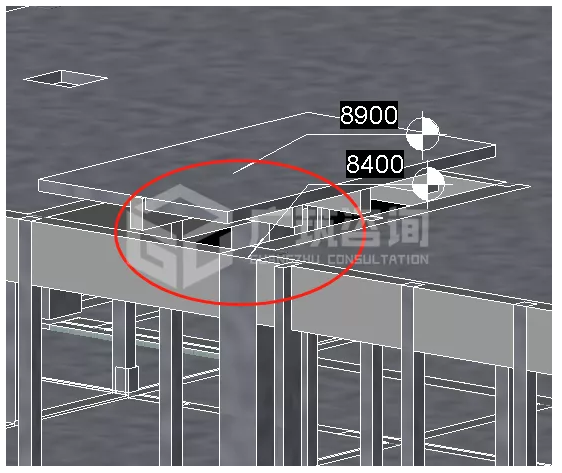

    （2）升降板区域，注意是否有封堵的节点大样，尤其是没有索引的节点。另外柱子的顶标高要升到板顶标高与板连接，不能只考虑构件的结构标高。

    03、墙类

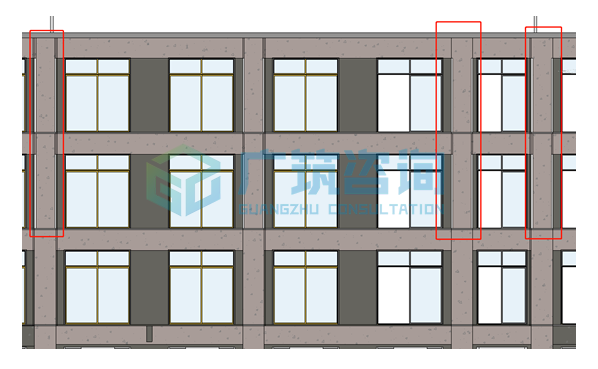

    （1）柱变截面的楼层注意墙柱连接，非标准层建议不要上下楼层复制，因为上下楼层的柱子尺寸可能存在变化，直接复制导致模型错误。

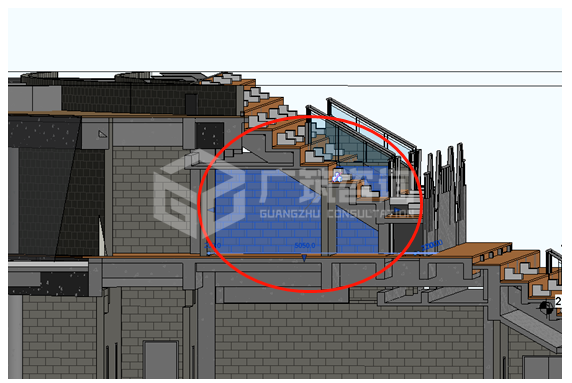

    （2）遇到斜板时，墙需要修改轮廓线使其与板之间完美衔接不留缝隙。

    04、楼梯

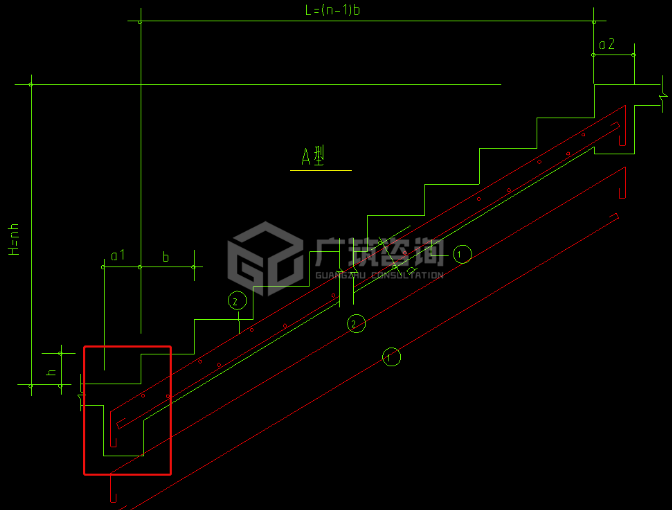

    （1）楼梯、坡道建模时需要重点关注，结构楼梯要注意各个梯段的厚度和楼梯起终点部位。

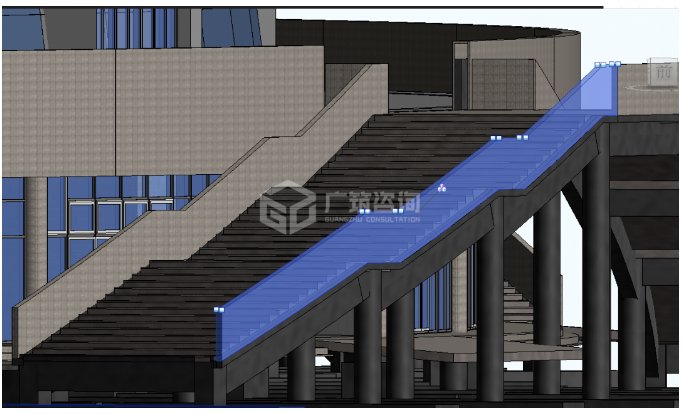

    （2）室外大楼梯混凝土扶手，一般情况下我们用族创建，也可以用楼板调整子图元处理转折点处衔接不好的问题。

    05、梁类

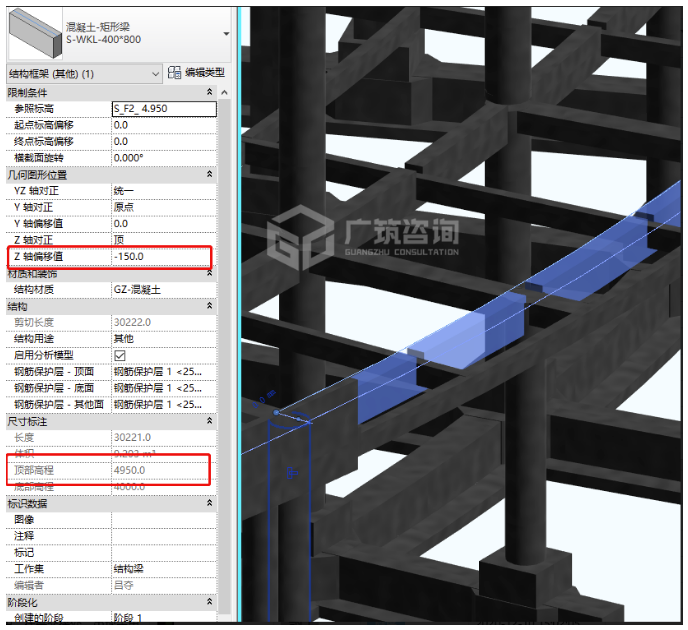

    （1）弧形梁，可能会遇到调整Z轴偏移值梁标高没有变化的，需要手动将端点改成不允许连接或者直接改起、终点标高偏移（修改起、终点标高偏移可以和尺寸标注信息同步）。

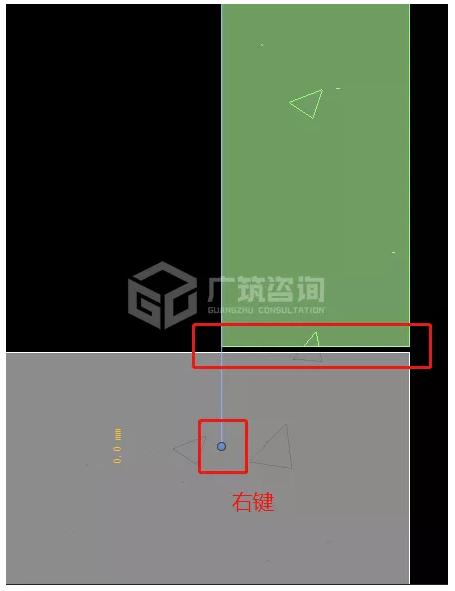

    （2）三维视图中，在梁交接处，出现尖角异形的情况或梁和柱虽然已经连接，但是中间存在空隙，这时候我们选中梁，在控制点点击右键，选择“不允许连接”即可解决。
