实现AutoCAD自动成图，代替根据计算结果采用AutoCAD手工绘图是提高结构设计效率的关键，也是结构设计专业采用BIM技术的最大动力。BIM技术是一种普遍应用于工程设计、建造、管理的数据化工具，通过对建筑的数据化、信息化模型整合，在项目策划、运行和维护的过程中进行数据共享和传递，在提高生产效率、节约成本和缩短工期方面发挥重要作用。

BIM的特点

协调性：BIM建筑信息模型可以在建筑物建造前期对各专业的碰撞问题进行协调，生成协调数据，并提供出来。

模拟性：BIM不仅能模拟设计出的建筑物模型.还可以模拟不能够在真实世界中进行操作的事物。。在招投标和施工阶段，BIM可以进行4D模拟(三维模型加项目的发展时间)。在设计阶段，BIM还可以进行节能模拟、紧急疏散模拟、日照模拟、热能传导模拟等。

可视化：BIM提供的可视化是一种能够同构件之间形成互动性和反馈性的可视化。由于整个过程都是可视化的，可视化的结果不仅可以用效果图展示及报表生成，而且项目设计、建造、运营过程中的沟通、讨论、决策都在可视化的状态下进行。

优化性：BIM及与其配套的各种优化工具共同提供了建筑物的实际存在的信息，包括几何信息、物理信息、规则信息，还提供了建筑物变化以后的实际存在信息，提高了对复杂项目进行优化的可能性。

AutoCAD自动成图的关键

(1)建立描述墙柱梁板施工图的通用数学模型

(2)规范要求和设计经验有机结合

(3)可选择的设计习惯

(4)自动生成的图元应符合手工制图的习惯

(5)一次生成所有构件的施工图

(6)智能化字符重叠调整

CAD输入坐标文件后自动成图

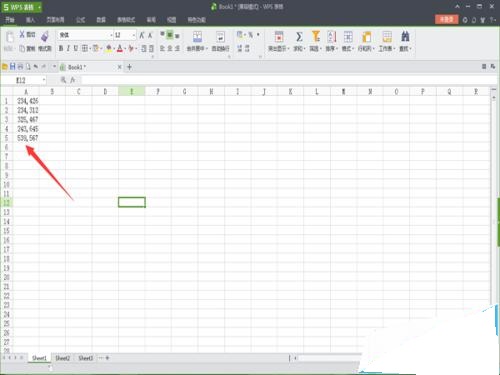

1、首先分别打开CAD和EXCEL。然后在EXCEL上输入坐标“X，Y”。

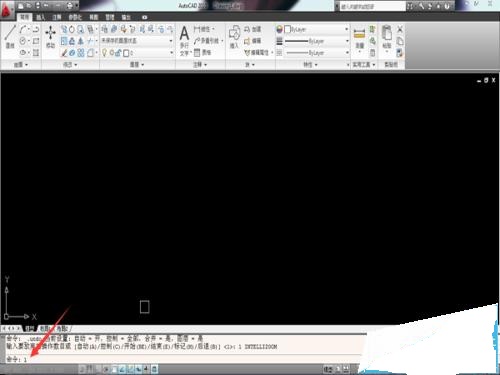

2、输好之后点”Ctrl+C“复制，然后打开CAD，输入“L”，点“Enter”。

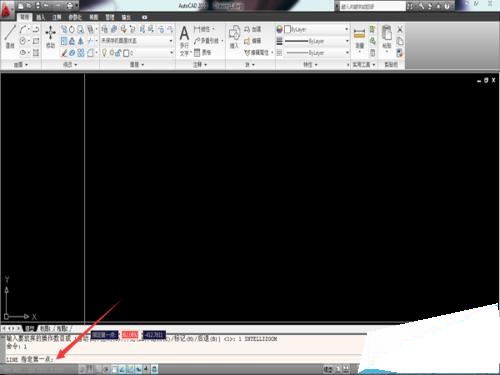

3、然后点下面箭头所指地方，按右键点“粘贴”(把之前EXCEL上复制的数据粘贴在这里)。

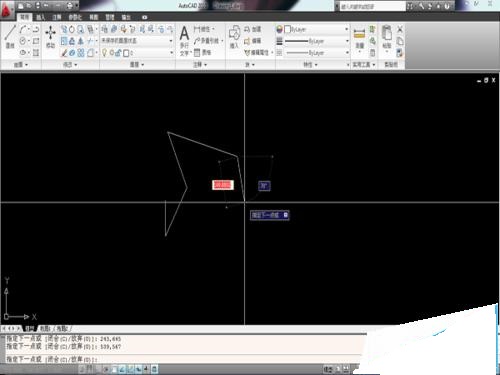

4、然后会出现下图。

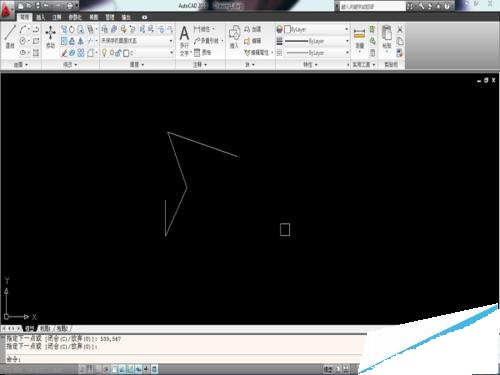

5、点“Enter”成图。
