Revit出图怎么出？关于Revit出图时“遮罩区域”的使用
在Revit出图的时候，在对出图进行一些设置后，在图纸中仍会有一些不必要的图元信息，需要在图纸中加以隐藏，使图纸更加简洁。
方法不止一种，一般可通过隐藏使其不显示，但对于导入的一张整体的底图则不便于将某一块区域隐藏，下面介绍一下Revit中的“遮罩区域”命令，不仅可以遮盖图元，同时还可以遮盖区域。

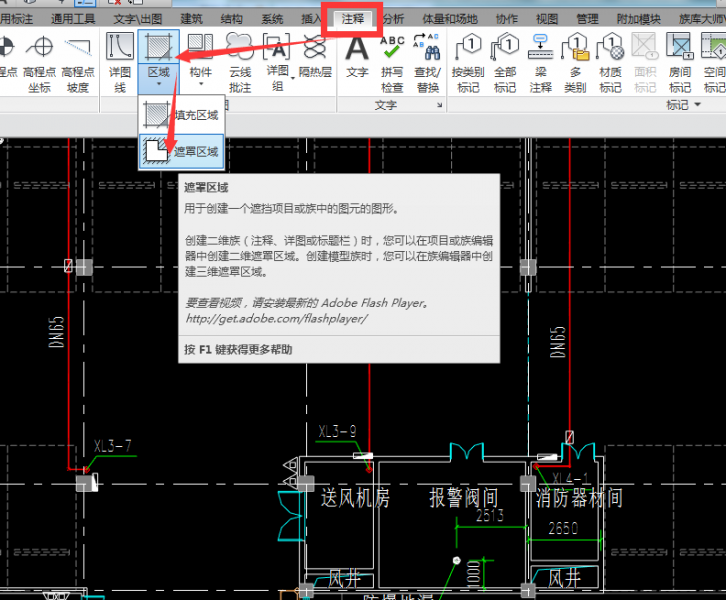

1.在“注释”选项卡下，找到“区域”命令，单击其中的“遮罩区域”，如图所示。

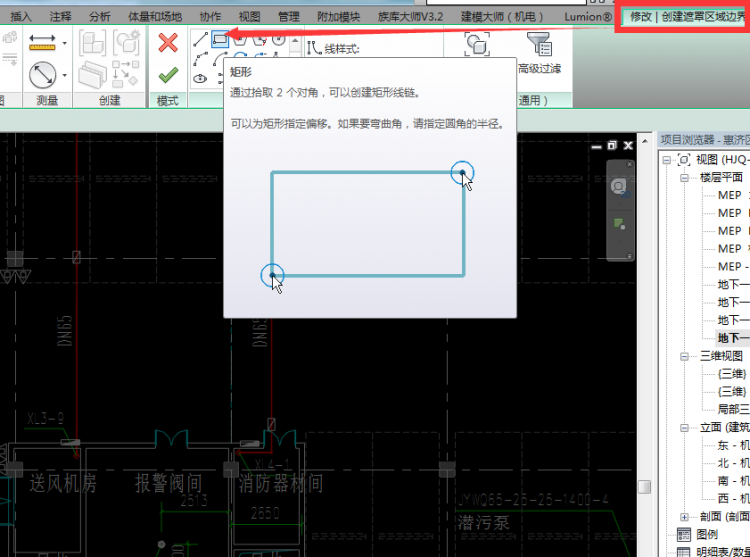

2. 此时在“修改/创建遮罩区域边界”，选择“矩形”进行绘制，如图所示。

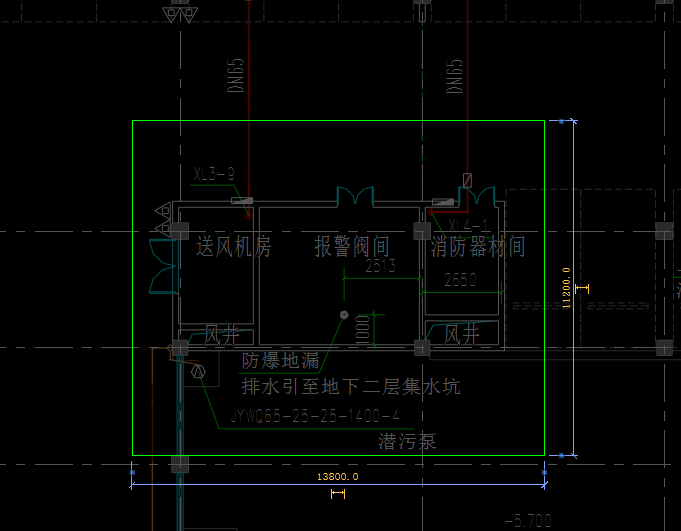

3. 利用“矩形”命令进行绘制，将需要遮罩的区域框选起来，如图所示。

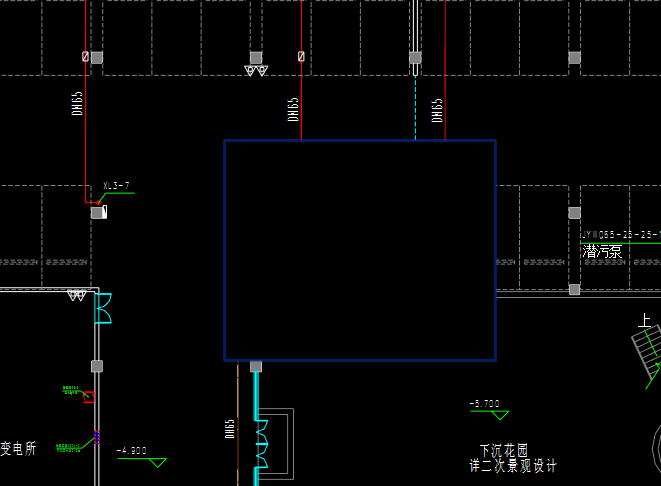

4. 在框选之后，单击选项卡中的“√”命令，如图所示。
意义：遮罩区域的使用可以方便的解决在出图时一些不必要的麻烦，隐藏其中不需要的部分，达到出图要求。
