关于在Revit中管道顶对齐的画法

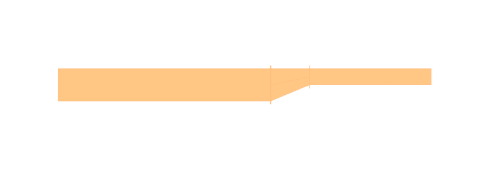

在revit中画管道、风管或桥架的时候，软件自动默认为对其的方式是中心对其的，如下图：

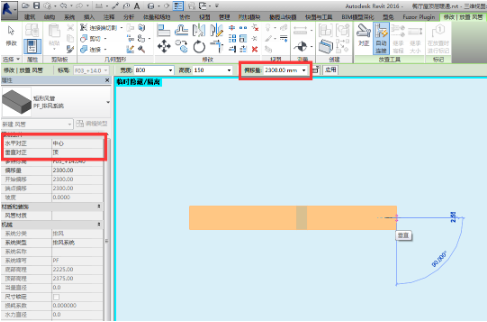

但是，一般设计师在设计的时候，、风管、桥架大多数情况下都是顶对齐或底对齐，所以，在我们绘制之前，将垂直对正改为底或顶再进行绘制，如下图

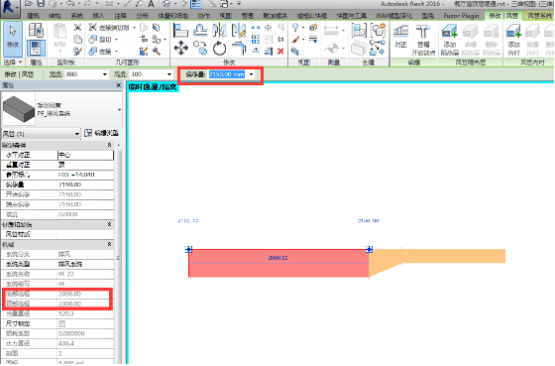

但是，有一个问题要注意一下，一般revit当中的偏移量默认为是管道的中心，然而在我们刚刚绘制的风管中，将垂直对正改为了顶，并输入了偏移量2300mm，而此时风管的顶部标高则为2300mm，而不是软件默认为的风管的中心标高为2300mm，如下图
我们看到，当绘制完成时，偏移量不是我们刚刚输入的2300mm，它会自动随着我们的操作而改变，而它始终计算的是管道的中心标高。所以在我们绘图的时候要注意，一定要结合着属性里面的顶部高程和底部高程，随时观察着管道的标高。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
