如何通过Inventor制作Revit MEP族？步骤有哪些？
在Revit建模过程中，会需要制作一些外形很复杂的机电族，但是因为Revit软件本身的限制，并不像机械设计软件那样方便，所以，可以通过Autodesk公司出的工业机械设计软件入手，制作好族之后直接转换成Revit中的族格式，方便建模以及使用。
01

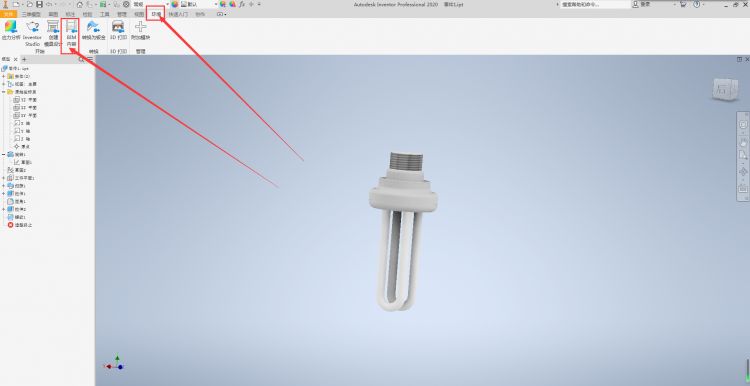

1、在Inventor中制作好需要族，点击环境选项卡下的BIM内容，如图所示。
02

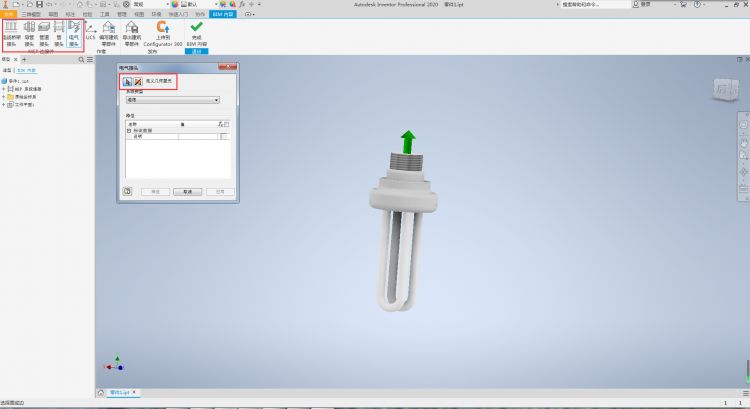

2、然后确定好制作的族属于什么类型，然后点击添加连接件的面，如图所示。
03

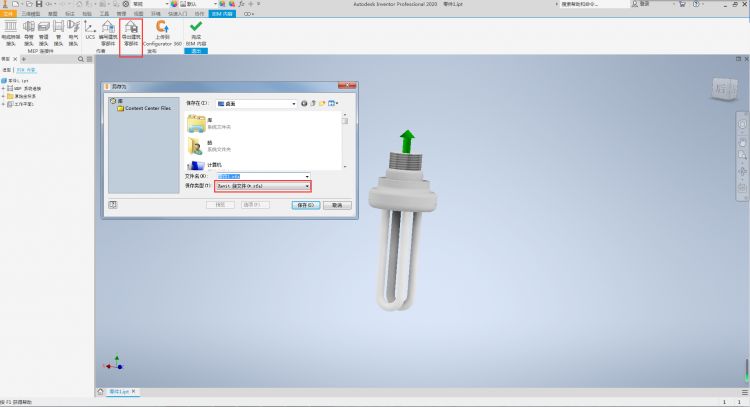

3、添加好连接件之后点击导出建筑零部件，选择保存成rfa格式的文件，即可在Revit中打开使（多少版本的Inventor只能转换为多少版本的Revit文件），如图所示。
技巧的意义：
通过学习上述文章，可以使用Inventor制作复杂的机械族，并投入使用，减少在Revit中制作族的情况。可以更具实际情况以及软件的了解程度合理选用。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
