阳大铁路是指从阳泉北站到大寨之间，途径阳泉市、晋中市的铁路建设项目。新建阳泉北至大寨铁路项目起点位于阳泉市盂县阳泉北站，由石太客专K101+103引出，终点位于晋中市昔阳县大寨村YSK36+900处，线路全长90.669km，其中正线长77.91km，支线长12.759km。

接触网设计现状：

接触网是电气化铁路系统中的重要环节，包括电气设计、结构设计与机械装配，是一个精细、复杂的系统。传统二维设计以CAD图纸呈现，虽然在设计过程中采用辅助软件提升了设计效率，但在各专业之间，以及与施工单位、业主之间的配合和交流中存在以下缺点：

(1)接触网平面设计中，设备设施通常采用简化的图形符号和线条进行标识，与实际情况相差甚远，不利于直观表达。

(2)接触网专业与其他专业接口较多，二维CAD成果只能展示本专业的设计内容，不能清晰表达与各专业间的详细配合，现场施工过程中易出现碰撞冲突情况，造成返工和损失。

(3)接触网平面二维图纸的设计参数不能涵盖线路的实际情况，对情况复杂的工点，需要设计人员进行现场勘测确定设计方案，可能出现安装图不适用的情况。

BIM技术以3D技术为基础，集成建筑工程项目各种相关的工程数据模型，是对工程项目相关信息详尽的数字化表达。BIM技术可将工程信息内容利用三维模型进行立体直观表达，并赋予设备属性；利用多专业协同设计平台，实时展现各专业的设计内容，避免专业间的“差、错、漏、碰”，BIM技术的诸多优点能有效改善传统设计中的缺陷。随着我国铁路工程向低碳、环保、节能、可持续的方向发展，BIM技术应用于铁路接触网全生命周期是一大趋势。

四电IFC标准及软件：

现有国内外BIM标准基本用于建筑行业，并不涵盖铁路行业，因此需要制定一套完整的标准体系，在铁路工程中实现BIM应用的标准化。2013年5月，中国铁路总公司正式启动“铁路工程建设和信息化关键技术研究”等科研项目，包括BIM技术运用于铁路设计、施工、运维各阶段。2015年12月，由铁三院牵头编制，铁路BIM联盟发布《铁路工程信息模型数据存储标准（1.0版）》，主要涵盖铁路站前各专业领域；2016年7月，由铁一院牵头编制，铁路BIM联盟发布《铁路四电工程信息模型数据存储标准》，主要涵盖铁路通信、信号、电力变电、接触网4个专业领域。

IFC标准对BIM模型数据存储格式、语义扩展方式、数据访问方法、一致性测试进行规范，同时对实现BIM模型属性的加载及工程算量提供标准。铁路四电IFC标准体系的建立和完善是一项长期工作，需要与试点项目进行实践验证。

Bentley软件在工厂设计（石油、化工、电力、医药等）和基础设施（道路、桥梁、市政、水利等）领域具有一定优势，在接触网设计方面也具有其独特优点：

(1)二维设计和三维设计是在Microstation平台上进行，实现了一个平台、一个模型、一个数据架构。

(2)软件内部设置了接触网部件库，能够自动绘制平面和横断面图，以及交付施工的数据和材料明细表。

(3)具有面向对象的参数化创建工具，可实现智能的对象关联、参数化建模等，并实现二维图与三维模型的智能联动。

BIM应用：

阳大铁路是铁三院的BIM试点项目。采用BIM技术，对接触网专业进行设计的流程主要包括：三维模型建立、上下序信息确认、骨架设计、接触网设备模型布置、设计验证和设计发布等。接触网设备沿线路的架设与桥梁、隧道等密切相关，参考线路专业发布的线路中心线、桥梁专业发布的墩台信息和隧道专业发布的隧道轮廓信息等。

采用BIM技术的接触网设计能够直观表达接触网设施与桥梁、路基等设施的详细状况，与传统二维设计相比更加直观、精确，对接触网设备位置及型号选择意义重大。

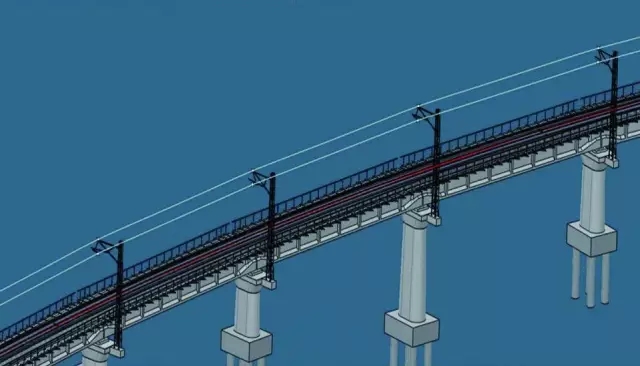

阳大铁路三郊特大桥接触网布置

接触网支柱与桥梁干涉、与声屏障干涉碰撞现象时有发生。二维设计中，接触网专业向桥梁专业提供接触网支柱预留位置，但桥梁墩台由桥梁专业自行设计，在实际施工中出现预留基础距桥边缘过近，出现接触网支柱与桥梁冲突现象；声屏障与线路中心线的距离根据设计者经验得出，因此接触网支柱与声屏障干涉碰撞时有发生。

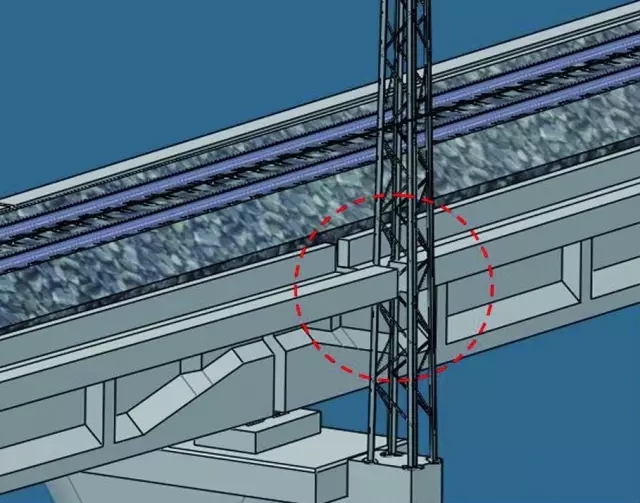

接触网支柱与桥梁干涉

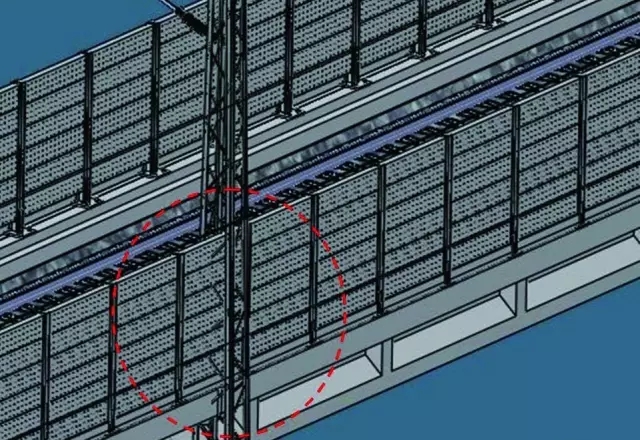

接触网支柱与声屏障干涉碰撞

采用BIM设计可快速、清晰发现各专业间的碰撞冲突问题，为专业间的协同配合、设计更改提供极大便利，同时减少施工过程中的返工和损失。

BIM技术在各行业的快速发展、优势与作用将愈加明显，其在铁路工程中的应用推广势在必行。由于铁路行业具有专业较多、工作体量庞大、各专业间协同配合较多等特点，目前没有成熟的应用软件平台，设计院和施工单位处于软件平台应用尝试阶段。在中国铁路总公司大力推动及各单位的大力投入下，通过对铁路BIM技术的探索和研究，BIM技术必将成熟运用于铁路工程设计中。
