BIM案例：BIM技术在九江国际金融广场的应用案例
九江国际金融广场位于江西省九江市，是一座汇集金融、商务、购物、休闲、娱乐、旅游、办公为一体的现代化服务功能的商务区和区域地标性建筑。总建筑面积为452509㎡，总高度为333米，共69层，其中地上面积为151125㎡，地下面积为3585㎡。

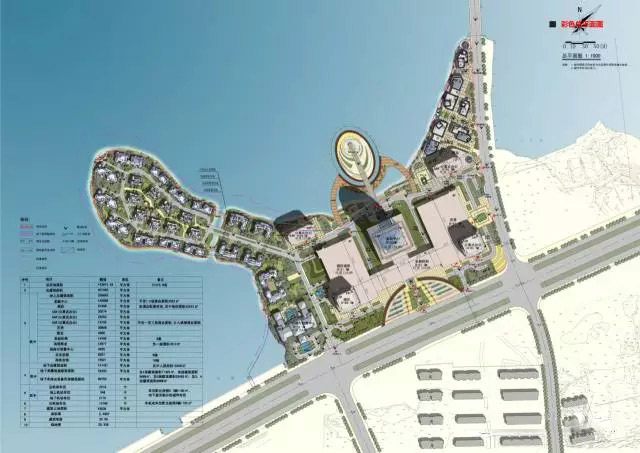

总平面图

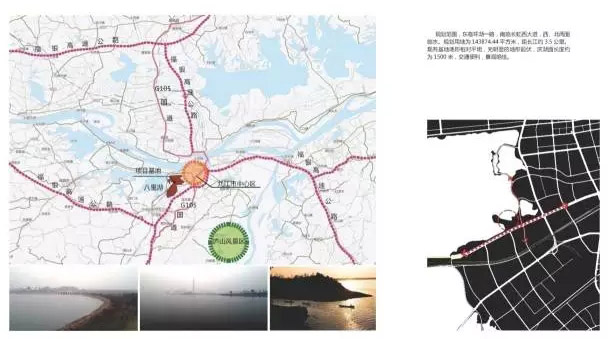

区位分析

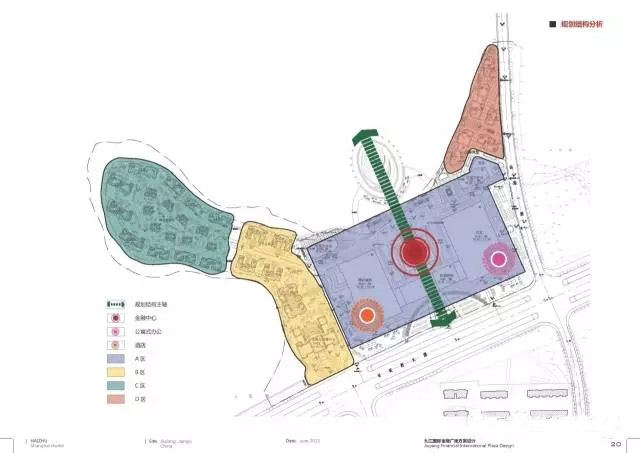

规划结构分析
功能分析

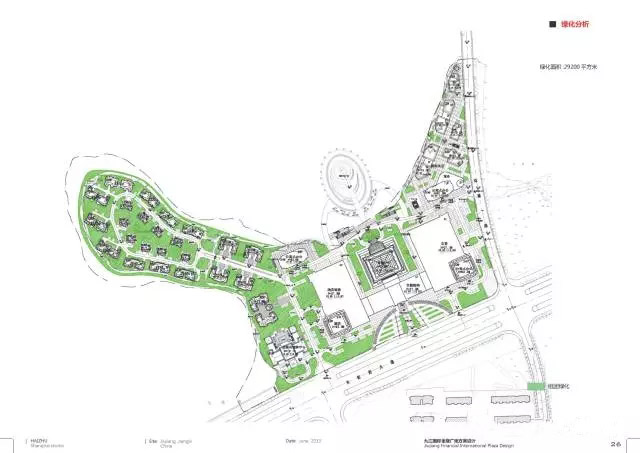

绿化分析

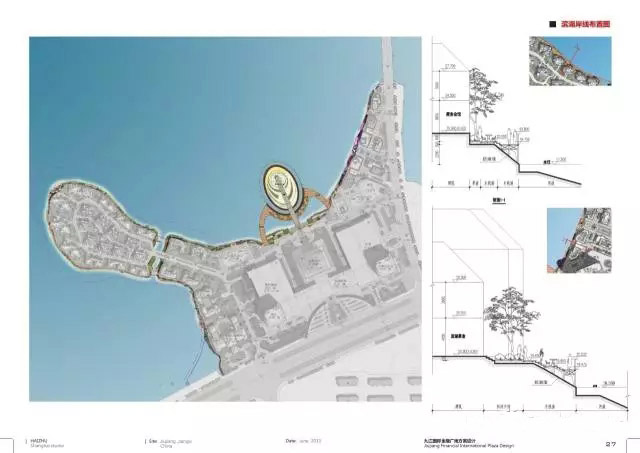

布置图
在九江国际金融广场项目中，采用BIM技术：

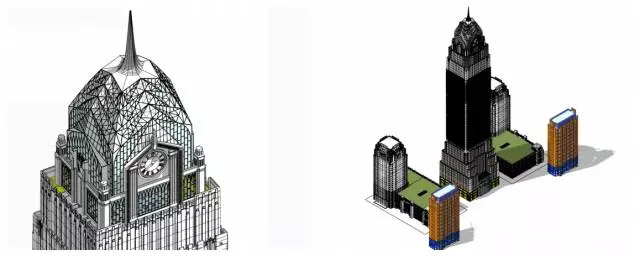

1.解决楼顶钢结构塔冠与混凝土核心筒多处碰撞的问题；
2.解决塔冠钢结构构件与报规建筑外表皮匹配问题；

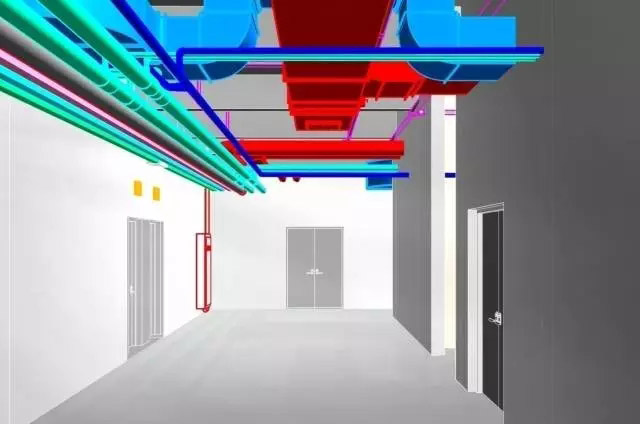

3.解决管线碰撞问题，并进行三维管综和空间优化；
4.对建筑物进行朝向分析、辐射分析、温度湿度分析、能耗分析、风环境分析、声环境分析、疏散分析等多项分析，以使建筑物达到绿色环保要求；
5.解决66层异形空间观光厅管线设备的空间排布和定位问题。

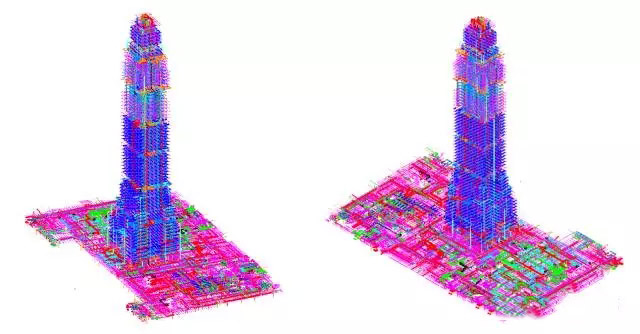

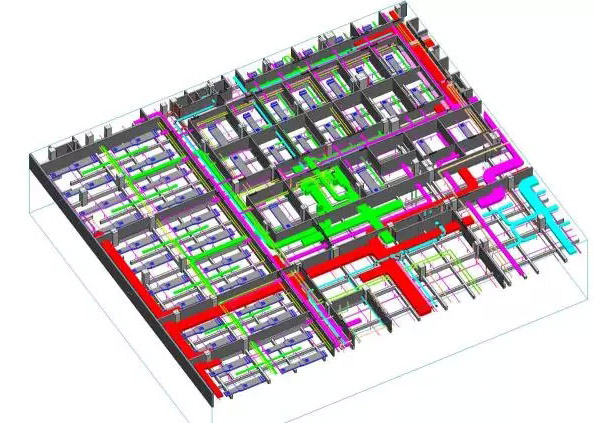

本项目地下面积12余万㎡，管线繁多，错综复杂，接下来BIM哥给大家展示一下利用BIM技术做出的建模吧！

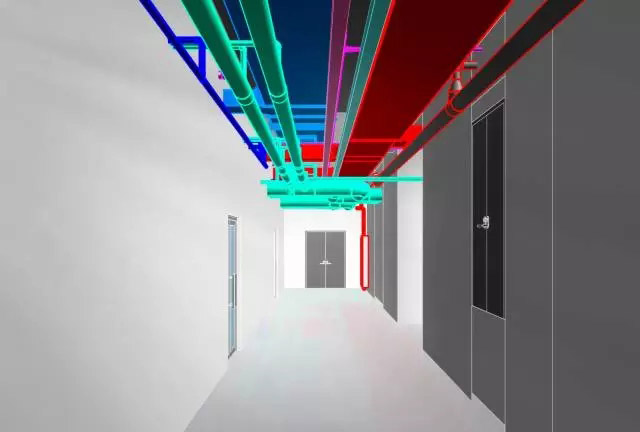

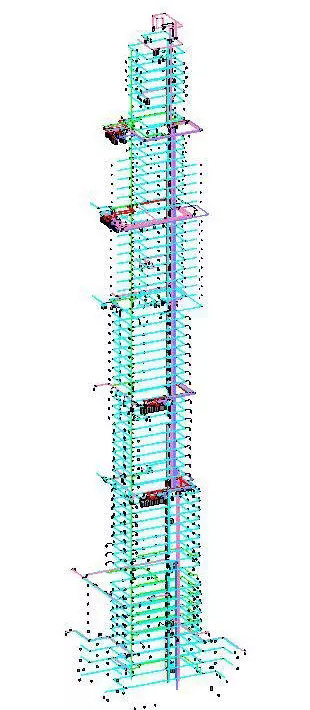

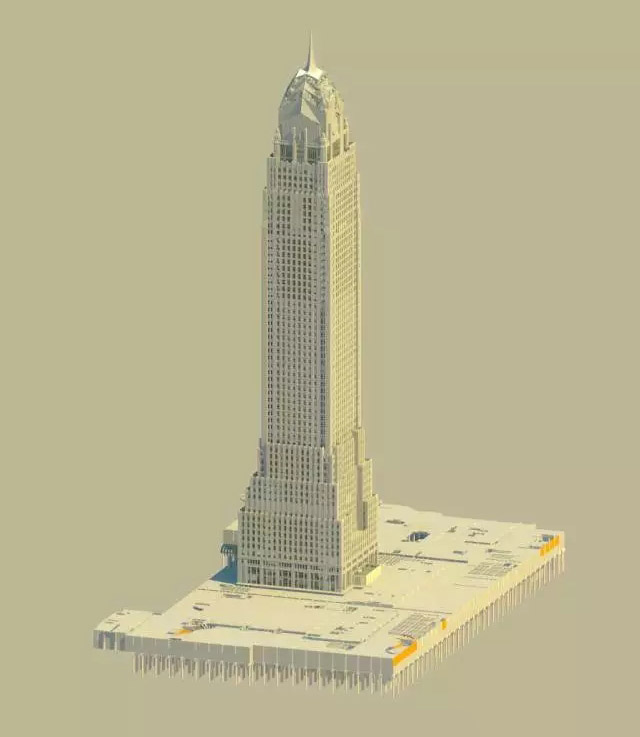

BIM效果图：

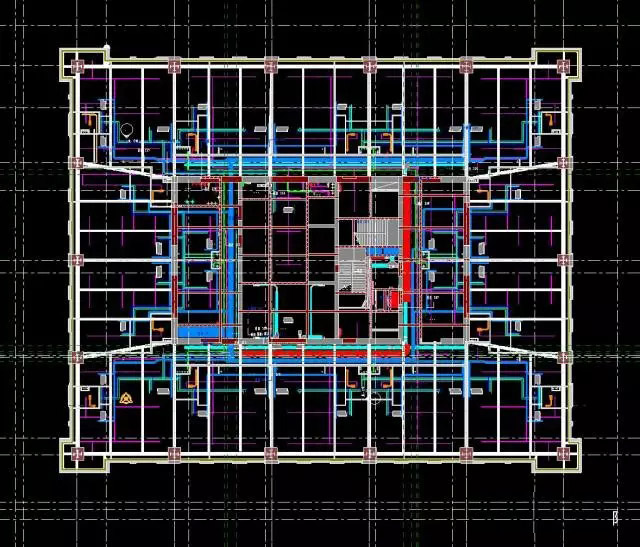

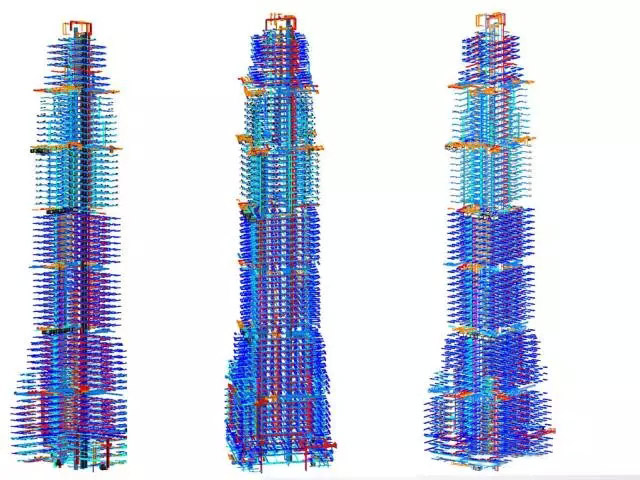

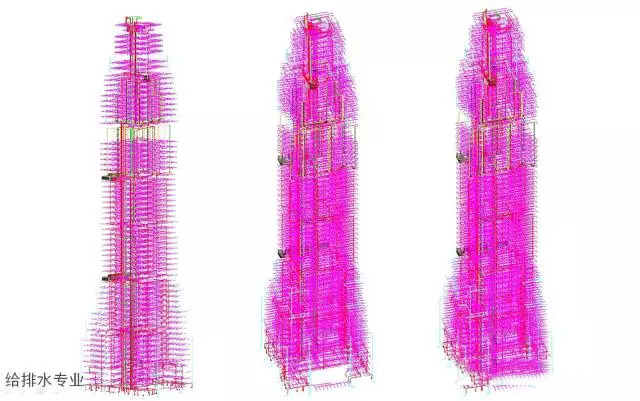

暖通专业：
电气专业：
BIM效果图：
绿色分析：Revit模型展示
气候分析：

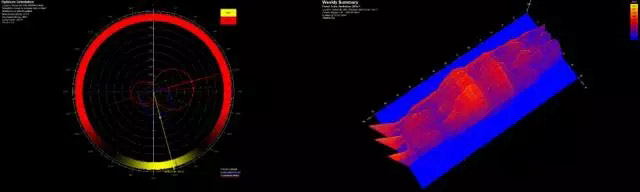

建筑朝向分析 全年辐射示意图

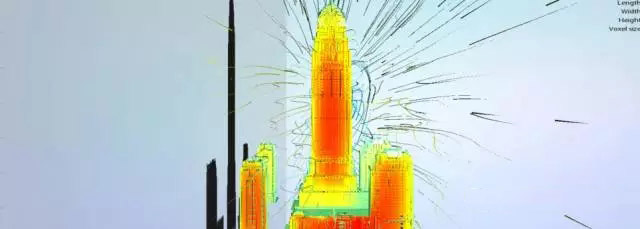

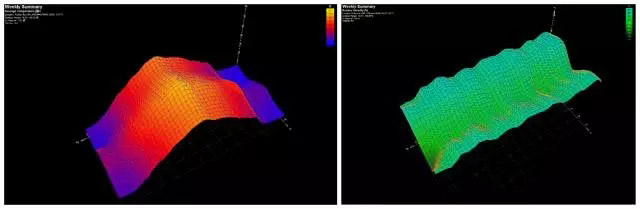

全年温度分布图 全年湿度分布图

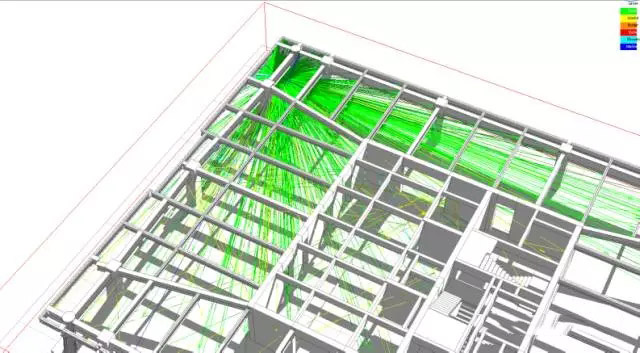

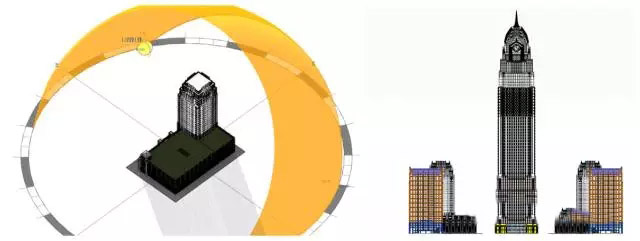

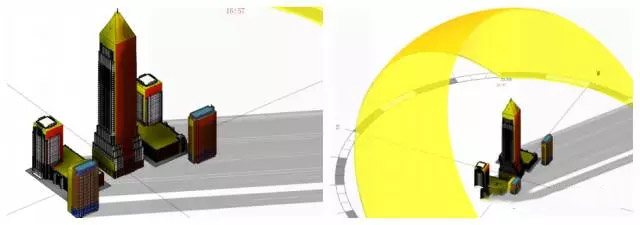

辐射分析：整体项目辐射分析与日照阴影分析；

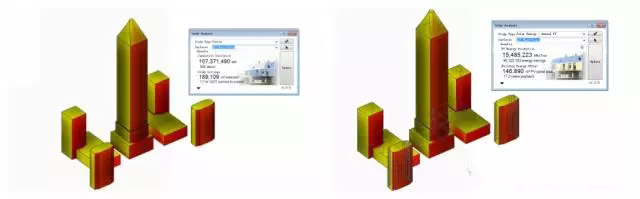

整体项目辐射分析,积极采取被动式遮阳系统，预估每年将节约2百多万的能源费用；

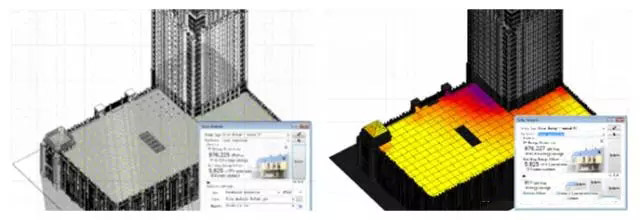

裙楼辐射分析,裙楼顶部的应采取被动式遮阳系统，预估每年将节约15万千瓦时能源。

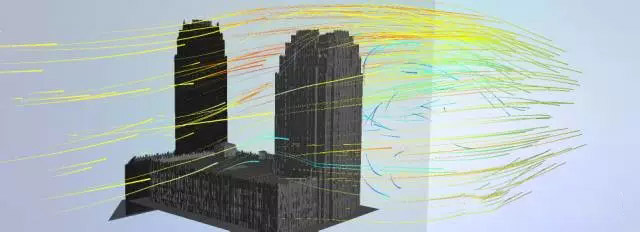

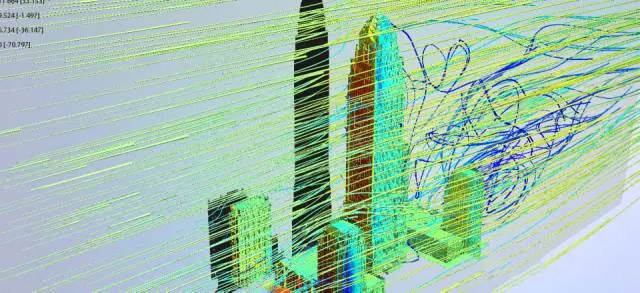

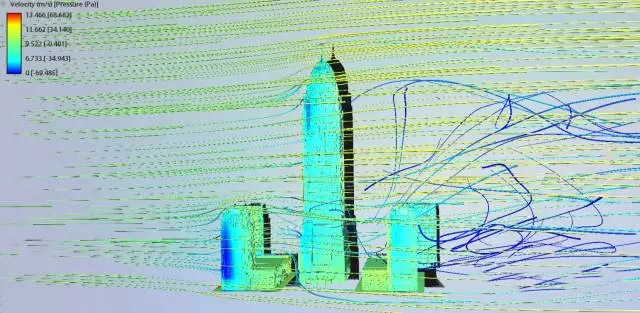

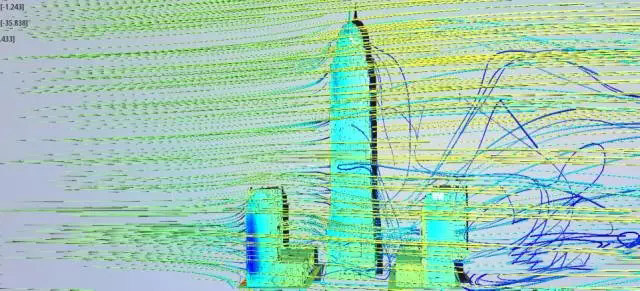

风环境分析：场地通风分析（场地通风情况良好，风压分布合理）；
场地通风分析（场地通风情况良好，漩涡区风速较低）；

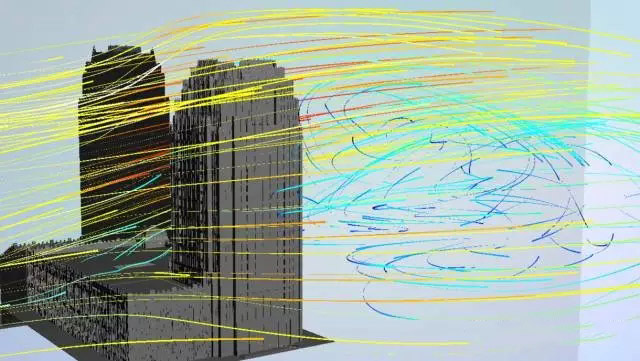

单栋建筑通风分析（场地通风情况良好，风压分布合理，漩涡区风速较低）。
声环境分析：项目高区疏散警报系统声音传达轨迹模拟，没有明显盲区，布置合理
高层疏散分析：
项目高区疏散警报响起后，约1分钟左右，工作人员有序开始疏散。300人在3分钟内全部从本层疏散完毕。
