北京首钢生物质能源项目位于北京市门头沟区鲁家山，首钢鲁矿南区厂内，地处门头沟、丰台和房山三区交界处。项目总投资22.8亿元，日处理垃圾3000吨，垃圾焚烧后减容量可以达到90%以上，是绿色环保项目，也是当时亚洲最大的垃圾焚烧发电工程。

BIM技术在项目设计中的典型应用：

本项目设计难点在于：工艺流程复杂；场地选址复杂；建筑设计标准高；设计施工周期紧张。为解决上述难点，本项目全专业采用了BIM技术进行实施。

1.BIM设计模块建设

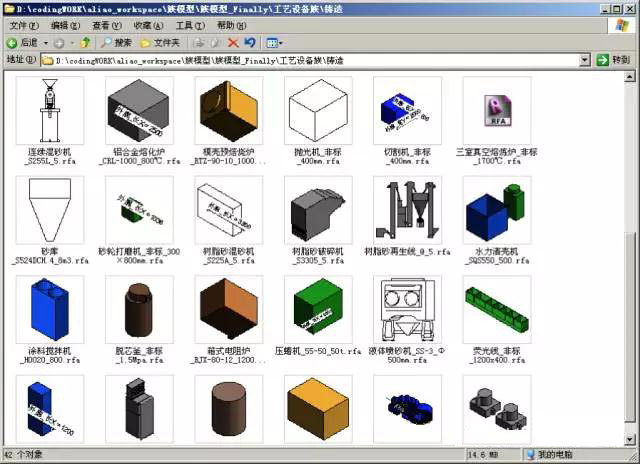

本项目工艺流程复杂，且所选用设备均为非标准型号，种类繁多，传统二维图纸无法精确表达设计意图。为此工艺专业需根据海外样本创建焚烧炉、飞灰固化器、脱硫塔、脱硝塔等三维模块，并以此设计管线及系统布局。该过程实现了垃圾焚烧领域内三维设计从无到有的突破。

BIM平台的参数化建模

2.结构模型设计

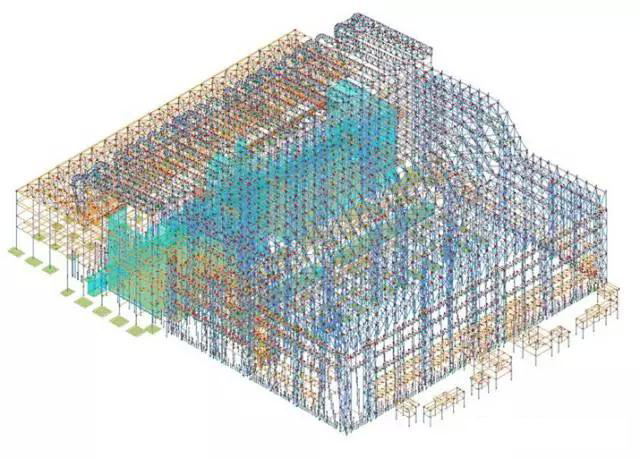

分别将钢结构计算模型、土建结构模型整合到Revit平台内。经统计，钢结构构件数据、混凝土结构构件数据参数导入Revit软件后，存在的信息数据误差均低于1%。

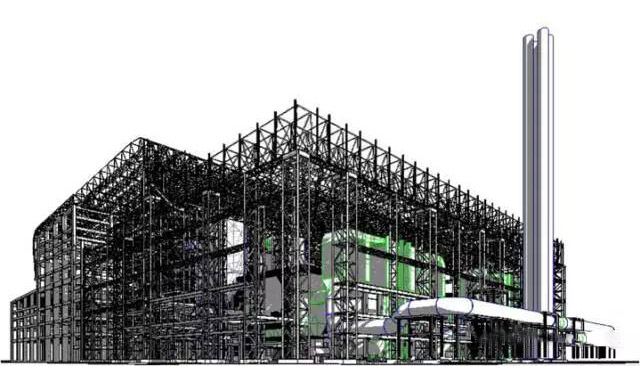

钢结构BIM模型

3.建筑模型设计

建筑专业通过应用BIM技术完成了弧形屋面、异形烟囱、金属幕墙及异形门窗等构件要素的设计。并提供了巨大设备厂房内的三维空间效果展示。

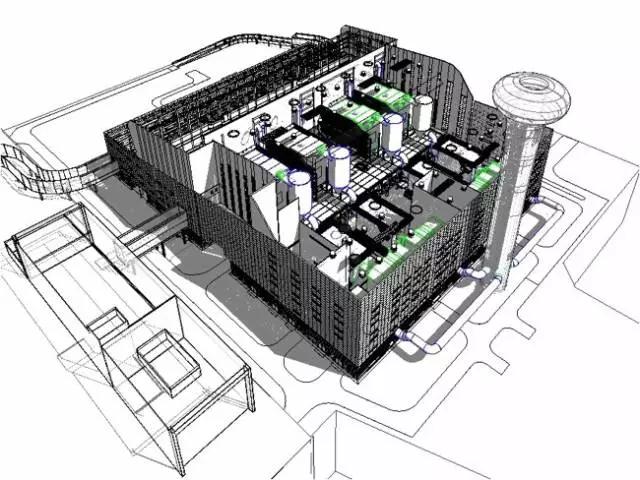

BIM建筑模型

4.设备专业模型设计

通过BIM协同设计手段，给排水专业完成了综合水泵间、渗沥液处理间等工程难点部位的设计。解决了用水房间内综合管路复杂、系统多样、标高变化频繁等问题。并且实现了高标准、精细化的参数化设计。

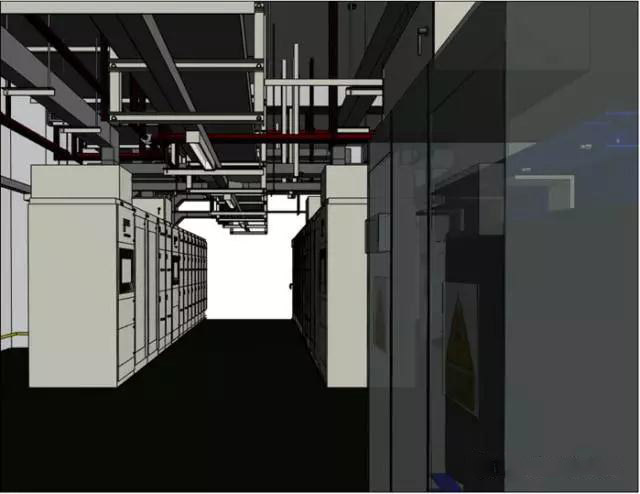

电气专业BIM模型

BIM应用亮点：

1.施工模拟

据统计，全球建筑业普遍存在生产效率不高的问题，其中30%的施工过程需要返工，60%的劳动力被浪费，10%的损失来自材料的浪费。BIM信息模型中集成了材料、场地、机械设备、人员甚至天气情况等诸多信息，以天为单位对建筑工程的施工进度进行模拟。通过4D施工进度模拟，可以直观地反映施工的各项工序，方便施工单位协调好各专业的施工顺序、提前组织专业班组进场施工、准备设备、场地和周转材料等。

施工模拟模型

2.工艺流程仿真模拟

为了辅助决策、让业主身临其境感受工艺方案，直观评估方案特征，做出最佳决策，提高项目方案的报批效率，降低沟通成本，提高沟通效率。该项目应用虚拟现实技术，形象真实的展示了生活垃圾无害化处理过程中能量的转移发电、渗沥液废水的循环再利用、燃烧后固体废渣的制砖再回收和有毒尾气经过飞灰固化、脱硫、除尘、脱硝等流程后的零污染排放等全过程，使复杂的工艺流程简单明了、直观易懂。

3.空间管理

从BIM模型中提取各专业信息，将复杂工程可视化，轻松解决隐蔽工程设计难题，使各专业协同工作，用三维碰撞检测发现各专业之间的矛盾所在，及时调整设计，避免施工浪费，降低施工风险。

4.绿色建筑

本项目不仅是重大的环保工程，也是北京市青少年的绿色教育基地。在主厂房22.5米层设计了一条长240米的参观走廊，游览者可以在参观过程中了解到垃圾分类、焚烧发电的全过程。

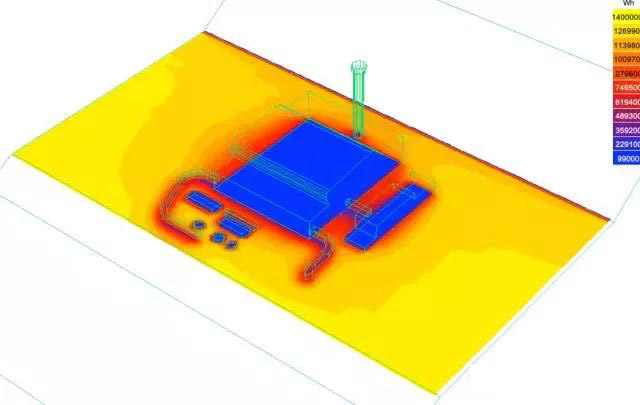

场地太阳辐射分析

BIM技术满足了业主、设计单位、施工单位的各自要求，协调了彼此间的合作。实现了BIM设计的设计元素模块化、工艺与管线实体化、复杂地形与室内空间三维化和后期运营智能化的综合实际效果。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
