    如何创建斜楼板？

    对于楼板来说，简单的多边形楼板大家使用"板工具"即可快速的创建，但是对于斜楼板或是带坡度的楼板，就不知道有什么好的办法了。

    今天分享几种楼板的创建方式，希望可以对大家有所帮助。

    01、倾斜楼板-屋顶

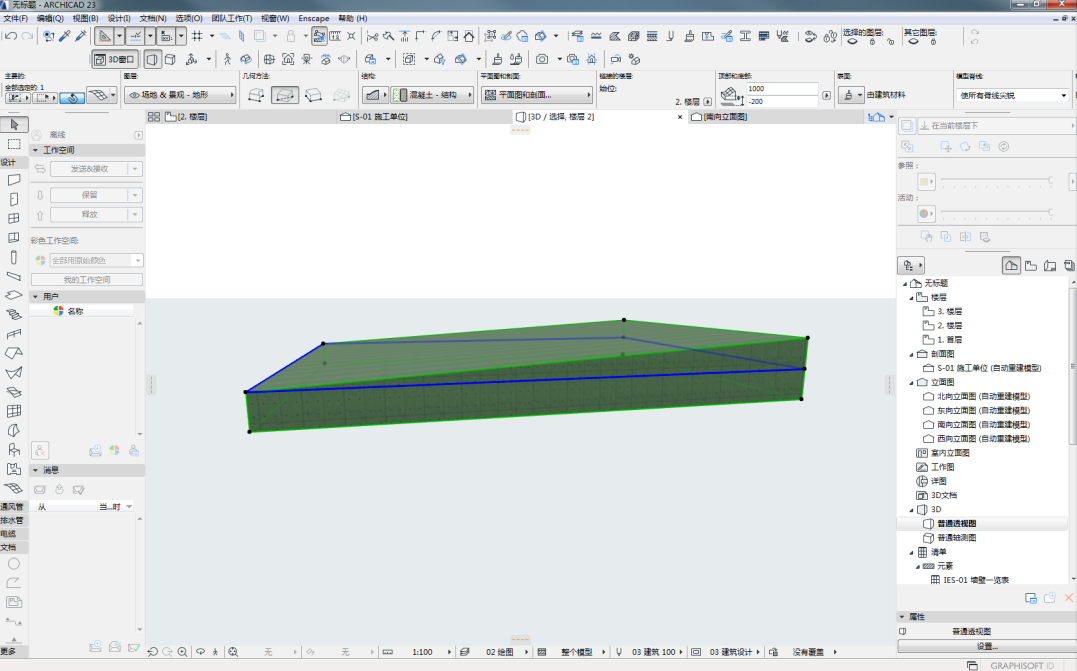

    利用屋顶工具，单坡面几何方法创建“楼板”。

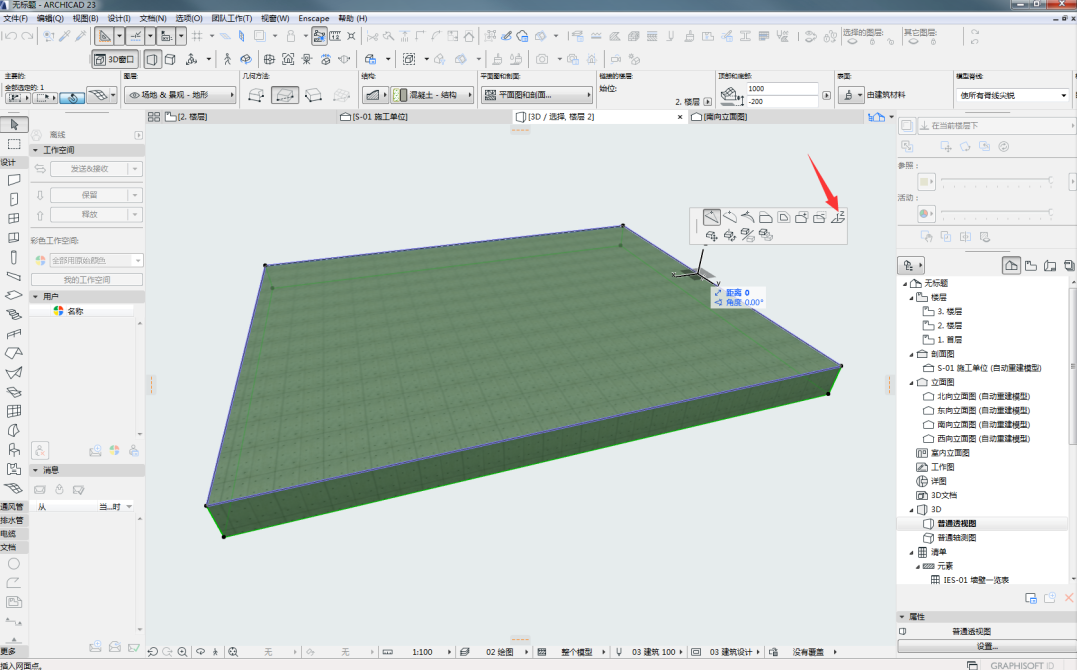

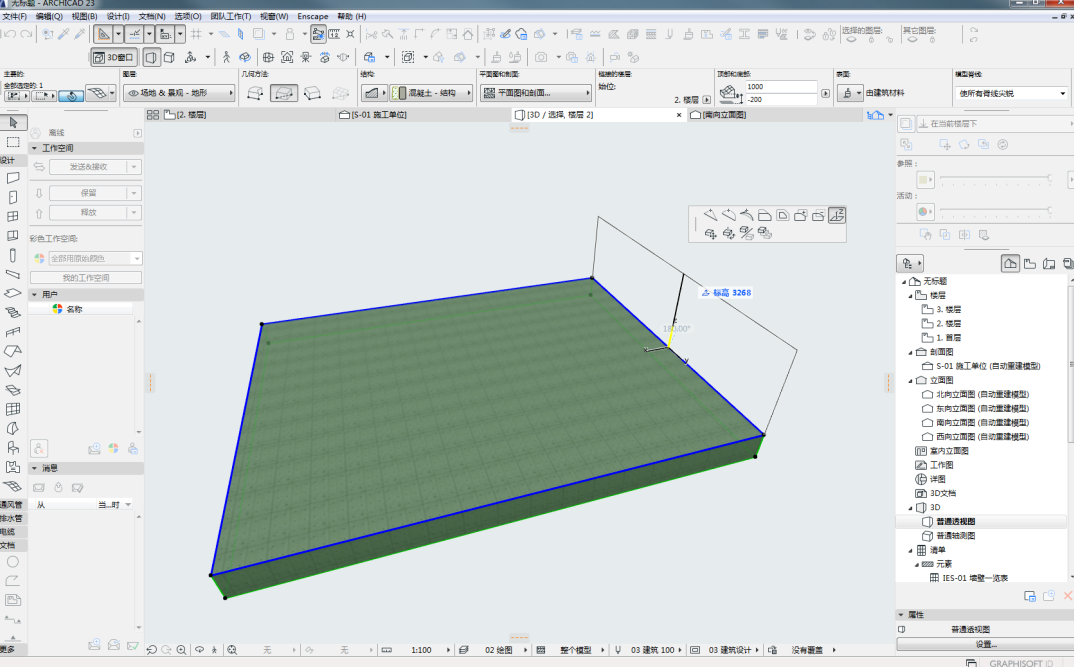

    先绘制的直线是创建屋顶工具的参考线，也是高度和坡度的定位线。然后通过“眼睛”的图标来选择起坡方向。

    第二步绘制切斜楼板的轮廓范围，完成楼板创建。

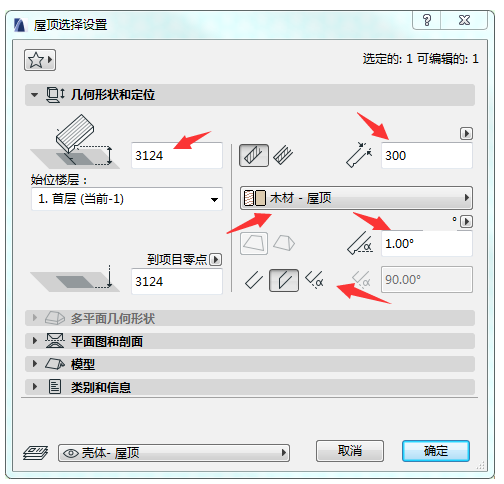

    在屋顶的设置中，对板的高度、厚度、倾斜度、建筑材料、以及板边构造等进行设置。

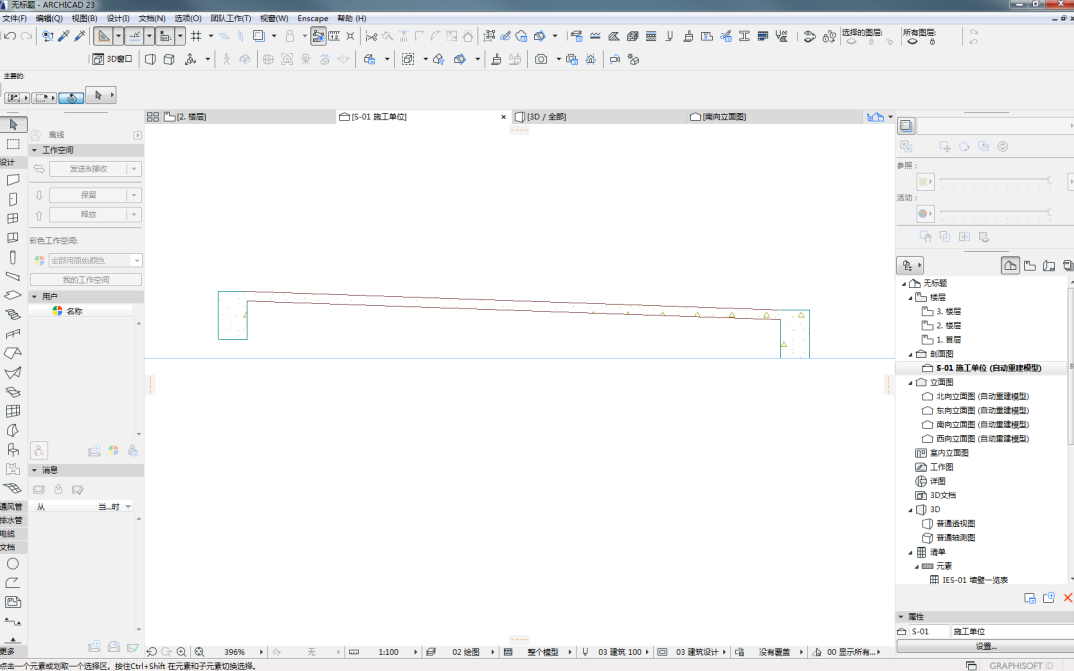

    配合倾斜的梁来完成结构的模型。在剖面图中可以直观的看到。

    02、找坡楼板-网面

    当需要对楼板进行找坡时，如地下室底板、屋面板等，我们可以使用网面工具来创建“板”。

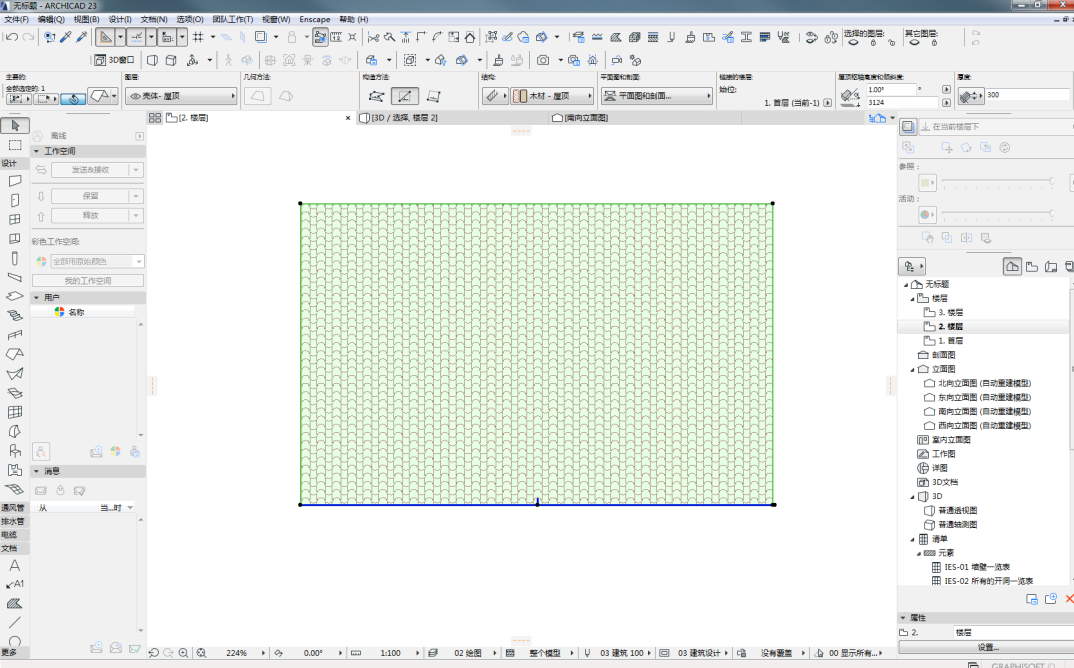

    在使用网面工具时，我们选择实体结构创建“楼板”。

    建模时需注意参考线标高、厚度等。

    网面的坡度不能通过角度来控制，我们需要手动拉伸。单击网面的一个边，并在弹出式小面板中选择提升网面点，输入提升的高度。

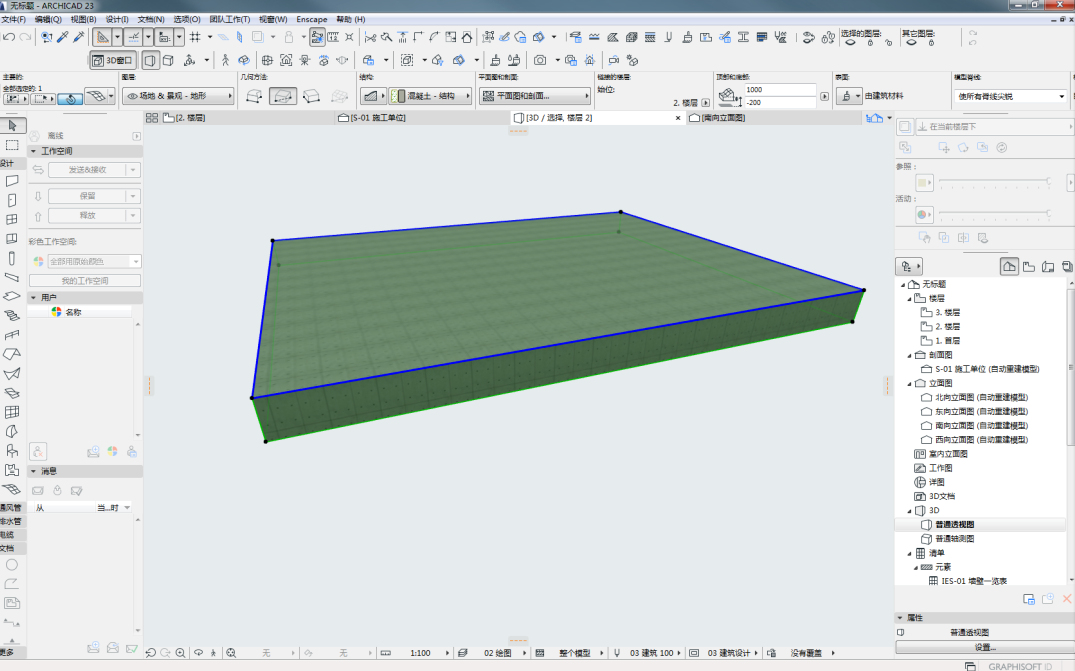

    这样就形成了带有坡度的“楼板”。

    我们可以通过提升网面点来控制“楼板”的坡度和方向。

    03、复杂楼板-截面梁

    其他的较为复杂的楼板，我们可以使用复杂截面梁来创建。

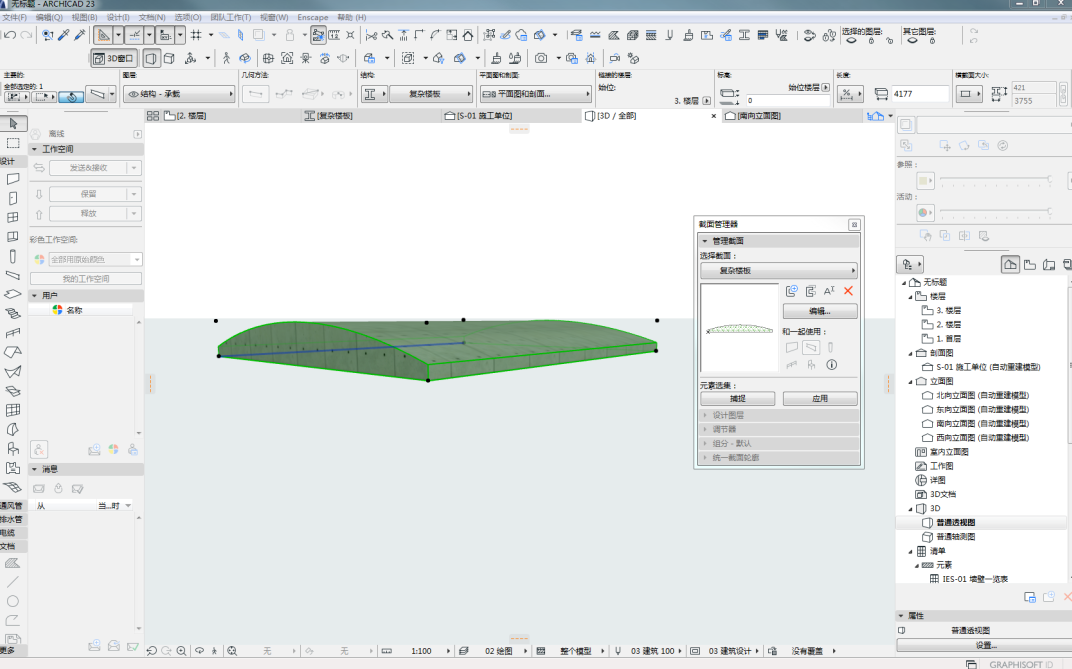

    利用截面管理器，我们创建楼板的截面造型，并将“和一起使用”设置为梁。即可通过梁工具来创建“复杂楼板”。

    04、复杂楼板-变形体

    更加复杂且无规则的楼板，可以通过变形体工具来创建，理论中变形体可以创建任何形状的模型，完全取决于小伙伴们对变形体工具的建模能力哦！
