文章来源：BIMWELL  夏筱年

    某位建筑专业负责人问了我这个问题：

    散水怎么做？

    下面是我给他的解决办法。

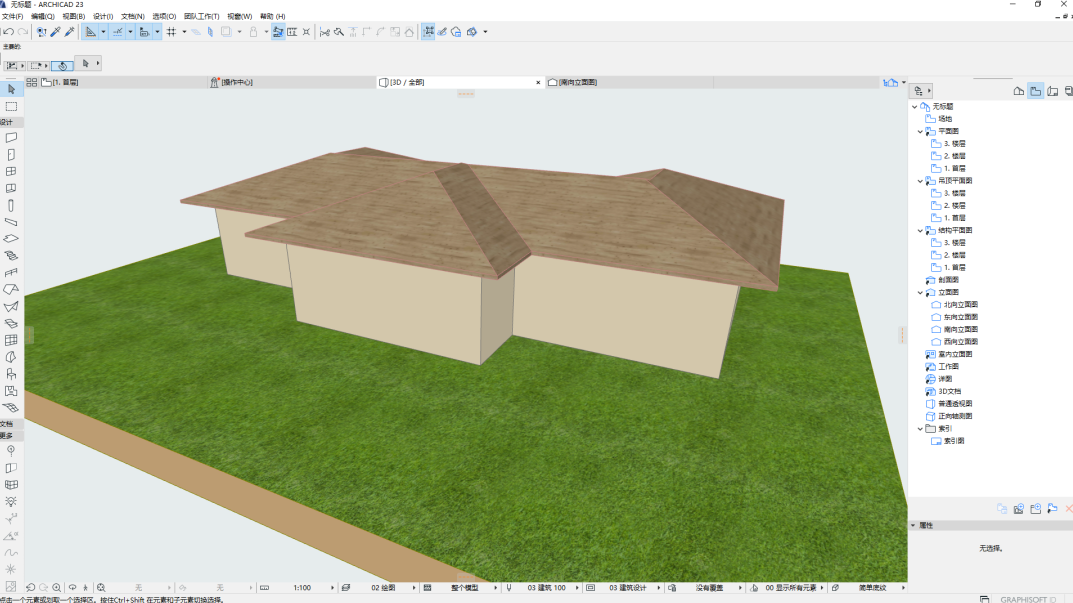

    如果项目的散水是露出地面的，且对模型的精细度要求不高，仅需做必要的表达，那么使用网面工具是可以快速的创建的。我们先创建一个简单的房子。

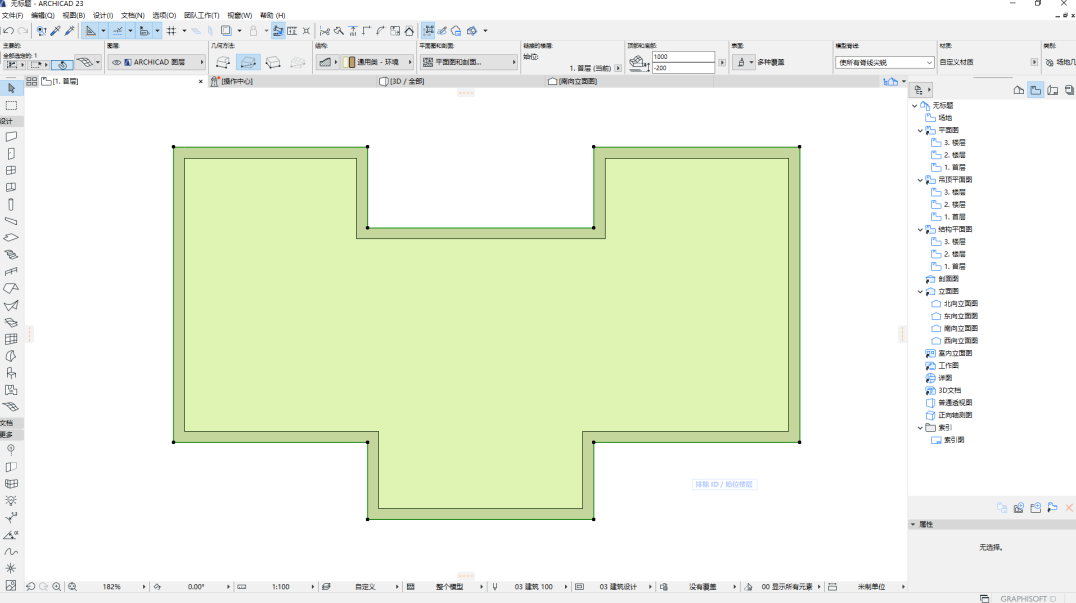

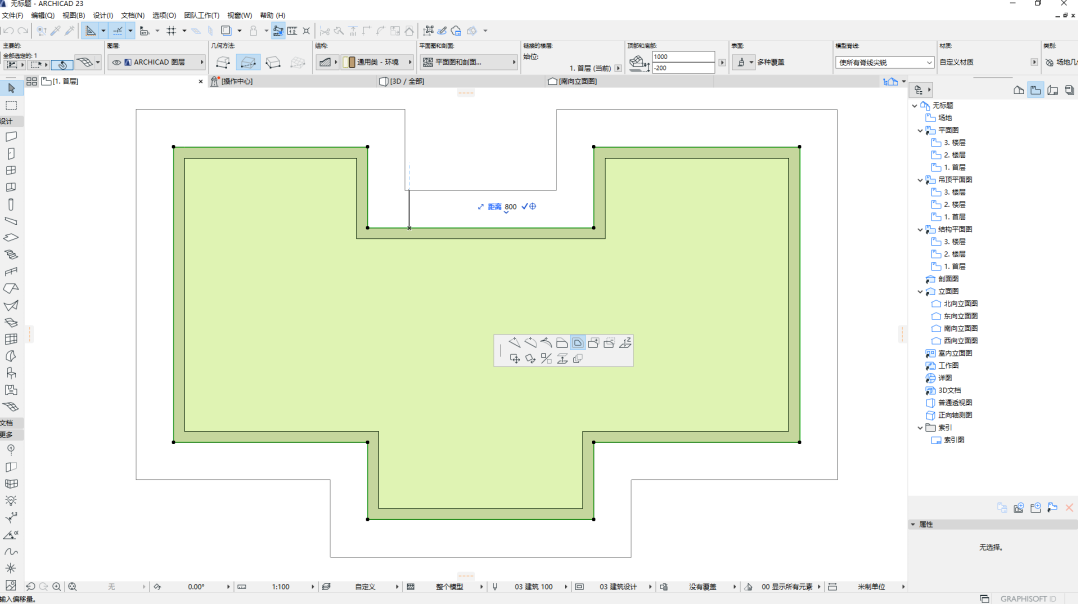

    我们希望在这个房子的四周建立散水。在平面图中，先沿着墙体的外边线将散水的轮廓绘制出来。我这里直接沿着墙面创建一个和墙体围合区域一样大小的网面。

    然后利用【偏移】命令将网面放大需要的尺寸，这个【偏移】命令可以在菜单【编辑】-【重塑】-【偏移】找到，也可以在弹出式小面板中找到。

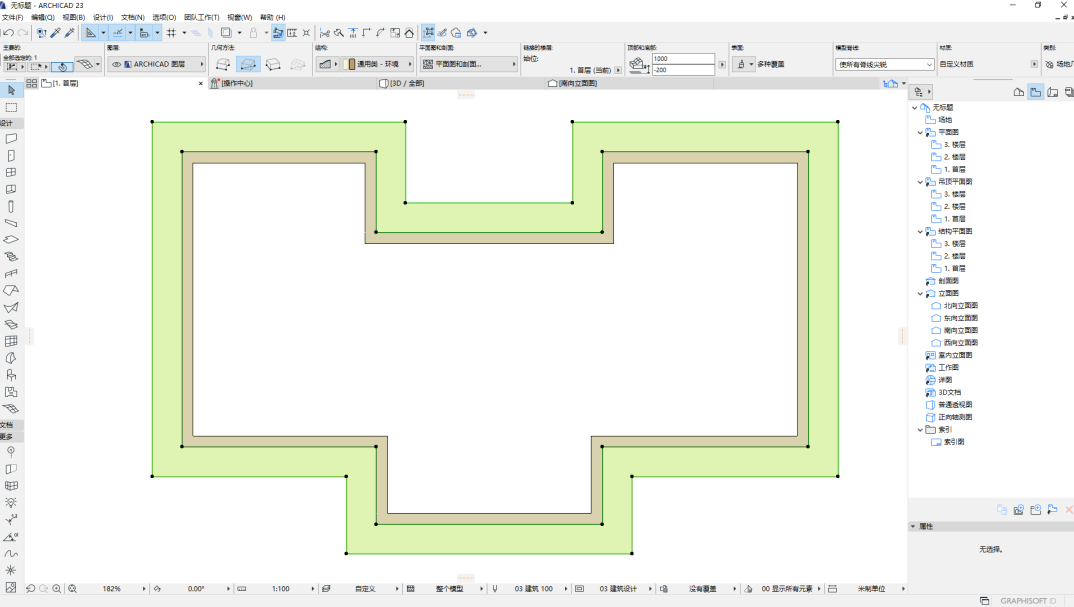

    然后将放大过后的网面沿着墙体的轮廓进行开洞，仅保留墙外侧的网面。

    这个时候，外面的网面和地面是重合的，我们需要将贴着墙体的边提升一个高度。

    在平面图中，选中网面内部边线，并在弹出式小面板中找到【提升网面点】的按钮，然后在对话框中输入提升的高度，这里要注意勾选【应用到所有】选项。

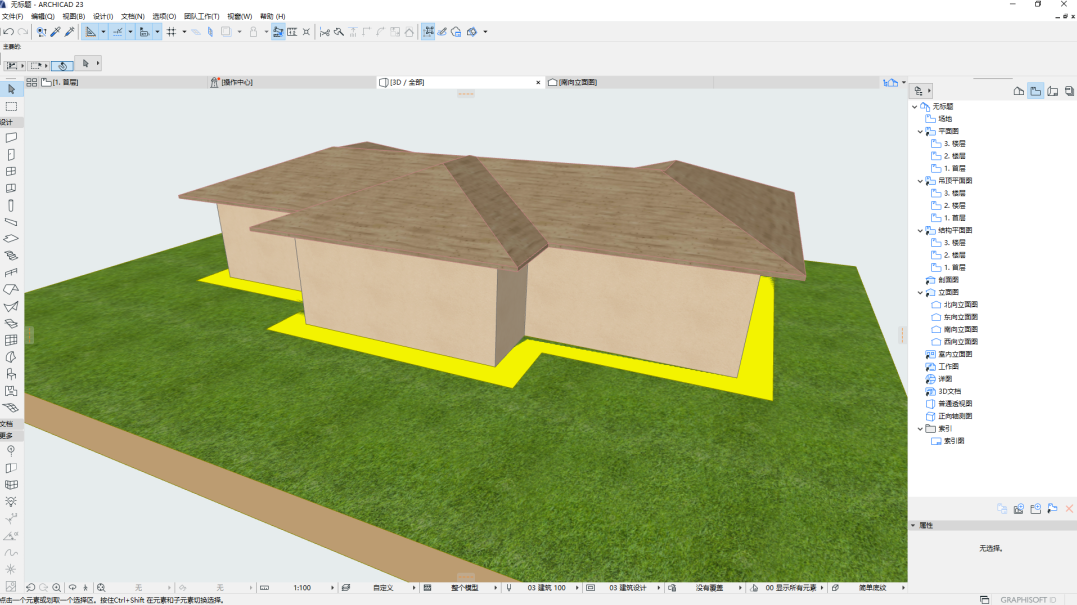

    然后散水就做好了！

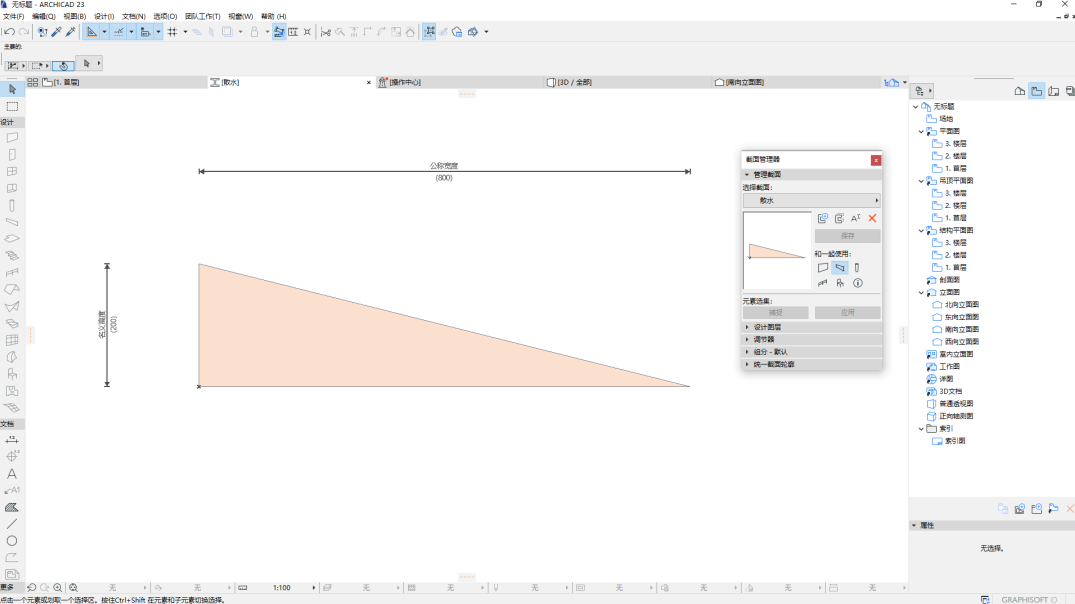

    这种方法比较快速，适用于方案模型的表达，如果后续需要对模型进行深化表达的话，我们就需要用到另一个方式：复杂截面。我们先创建一个比较简单的散水截面。

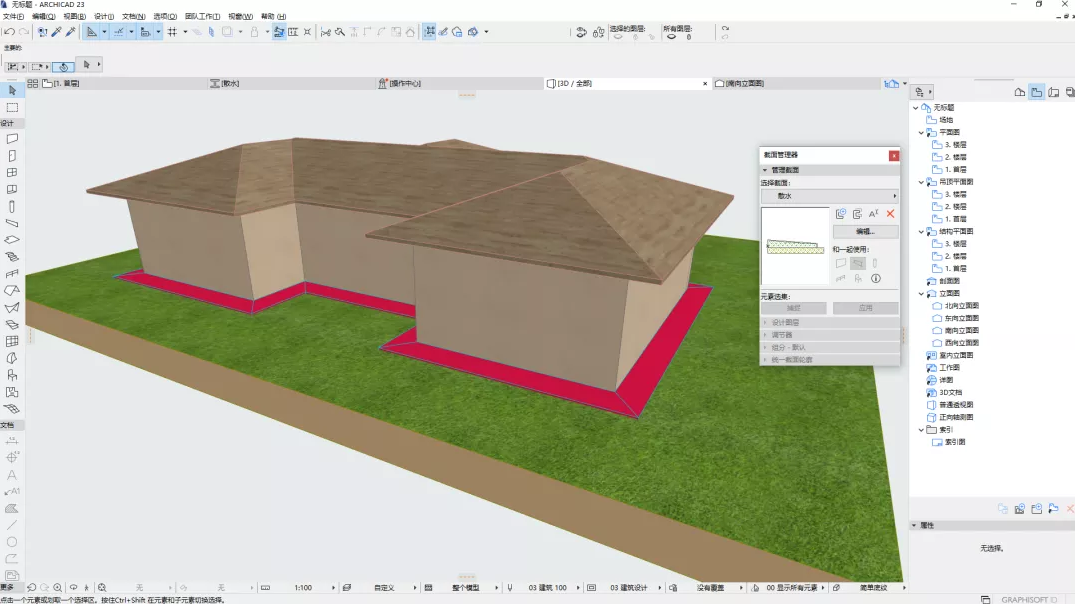

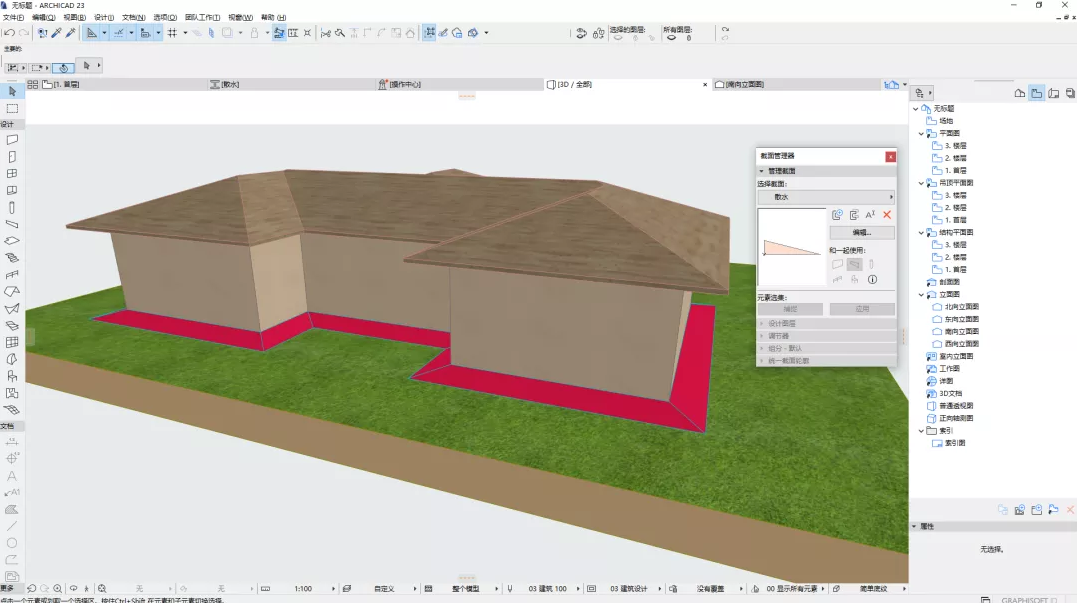

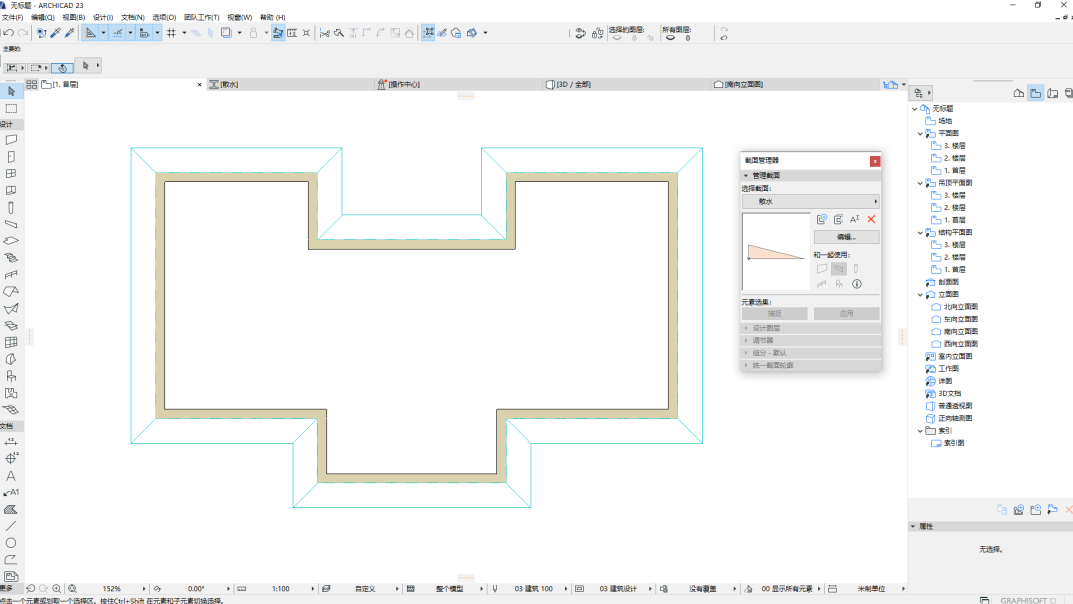

    我们将刚刚创建的小房子复制一个，并使用截面梁工具在墙体四周快速创建散水。

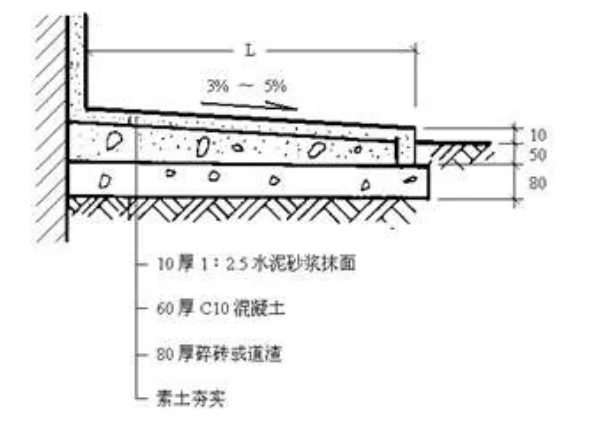

    然后我们随便找一个散水的做法。

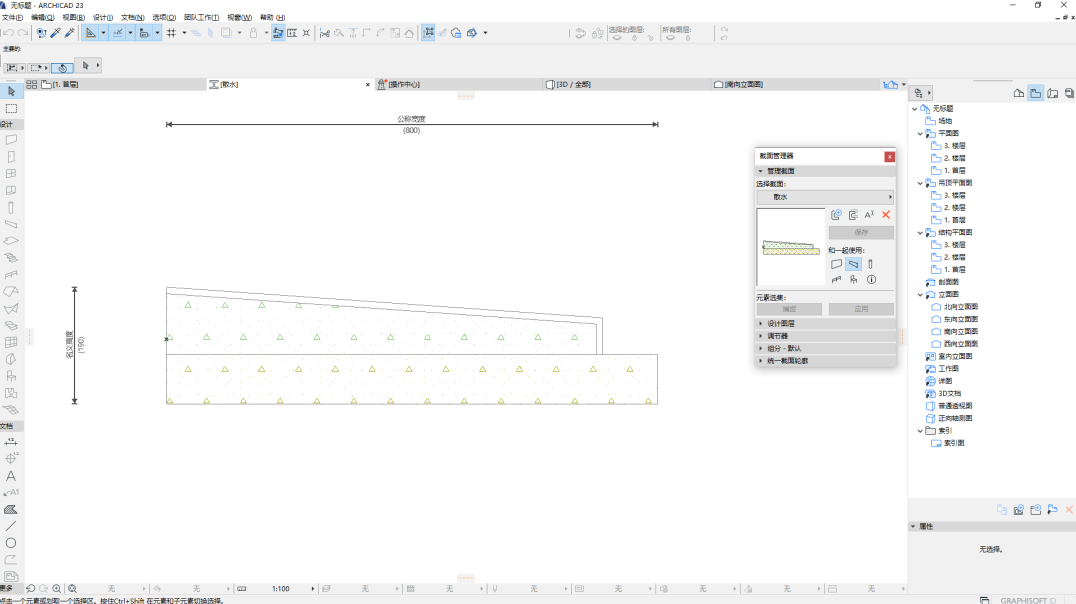

    对散水的截面进行深化设计。

    保存后，原散水模型就会自动更新。

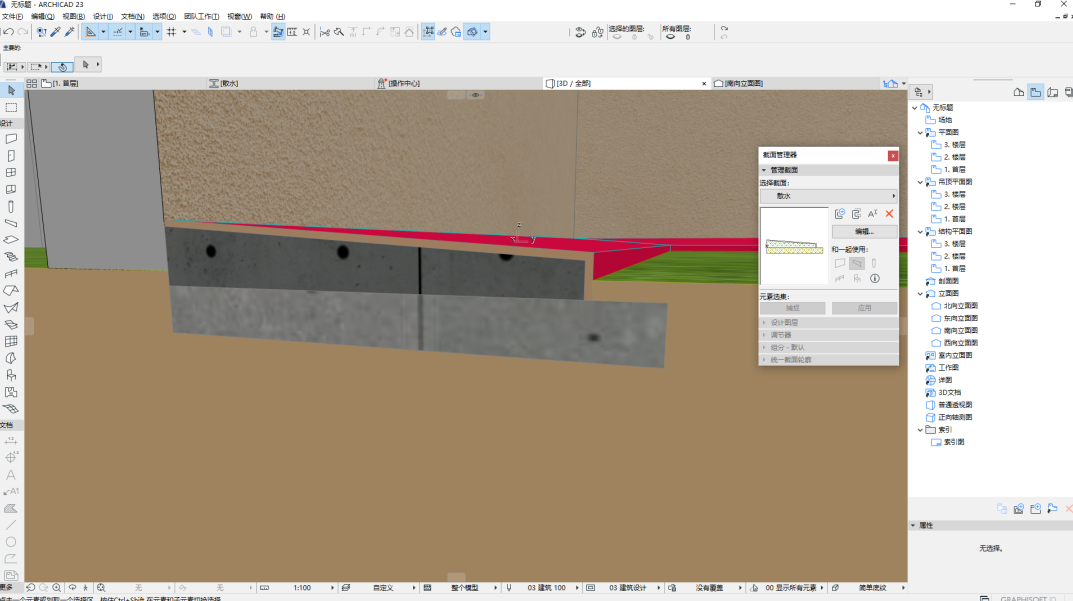

    我们看一看模型的截面。

    用这种方式可以随着设计的进度来逐渐深化散水的模型！
