    今天的问题来自一位美女建筑师：

    我用网面创建了一个道路，在平面上显示正确，但是在三维中为什么无法显示？

    在看到截图后，我知道，这是我之前踩过的一个坑。

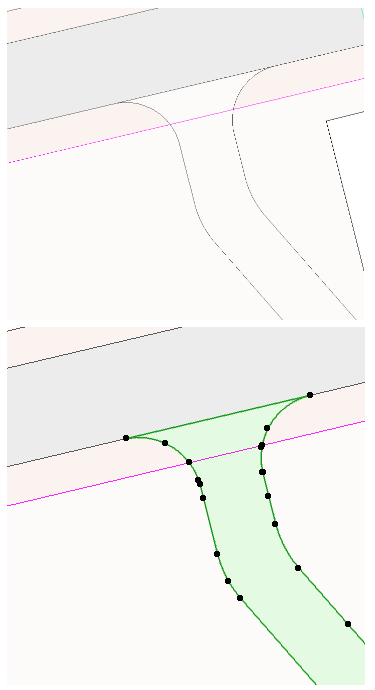

    在利用网面工具创建了一个道路之后，需要对道路连接处进行倒圆角。

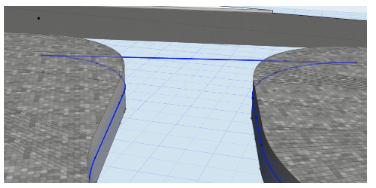

    在平面中，表达方式是准确的，但是在切换到三维时，这个道路模型消失了。

    天知道曾经我踩中这个坑的时候花了多大力气才爬出来。

    在抓掉了无数头发之后，我才终于找到了原因，这是一个BUG。

    其实，造成这个情况的原因是，在利用网面创建带有圆弧的模型时，如果圆弧边和一条直线边发生相切，形成了一个为0°的角度，就会导致这个BUG的出现。

    而且这个BUG只有网面工具会出现。为了验证，我进行了测试。我现在平面上利用网面绘制了一个道路模型，并使这个道路模型也有圆弧和直线相切。

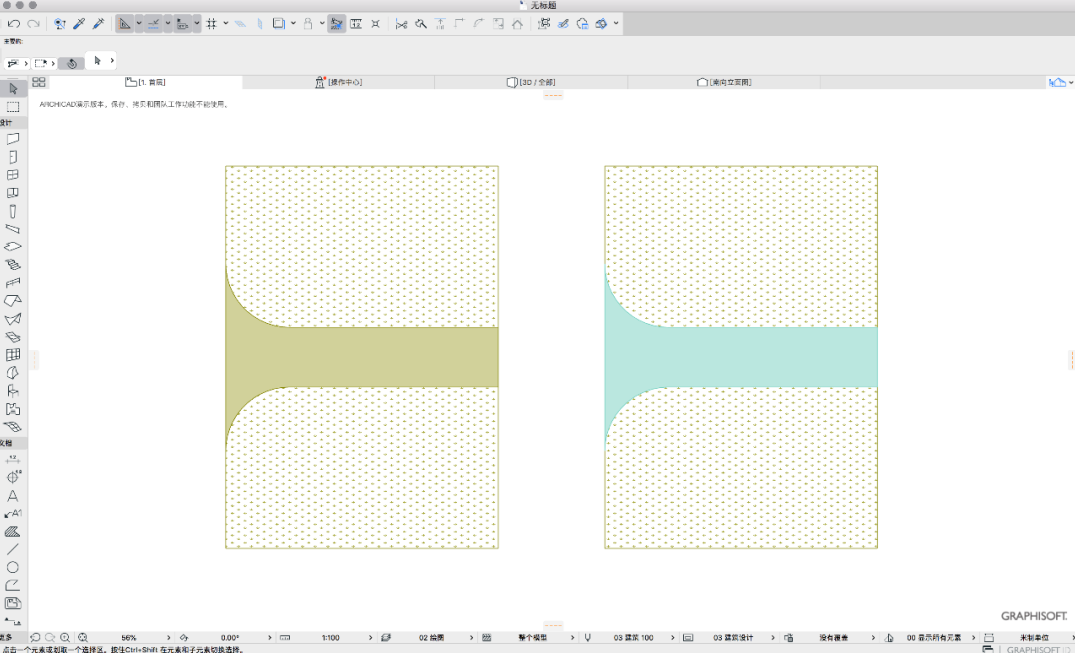

    左侧黄色实心填充的部分是我利用网面创建的，大家可以看到有两个圆弧边与直线边相切。

    右侧青色实心填充的部分是我利用楼板创建的，同样也有相切的情况。

    然后我打开三维，查看这两个模型。

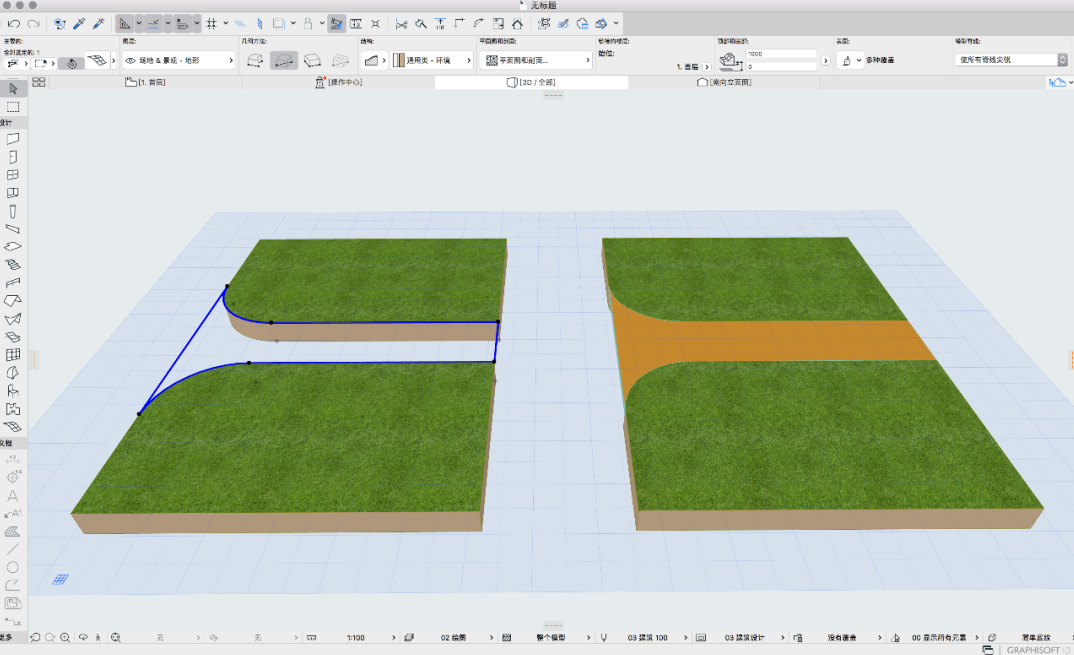

    可以看到，左侧利用网面创建的模型已经消失了，而右侧楼板创建的模型正确的显示。

    我将0°角的那条直线边向外偏移，使角度大于0°，也就是直线边与圆弧边不完全相切。

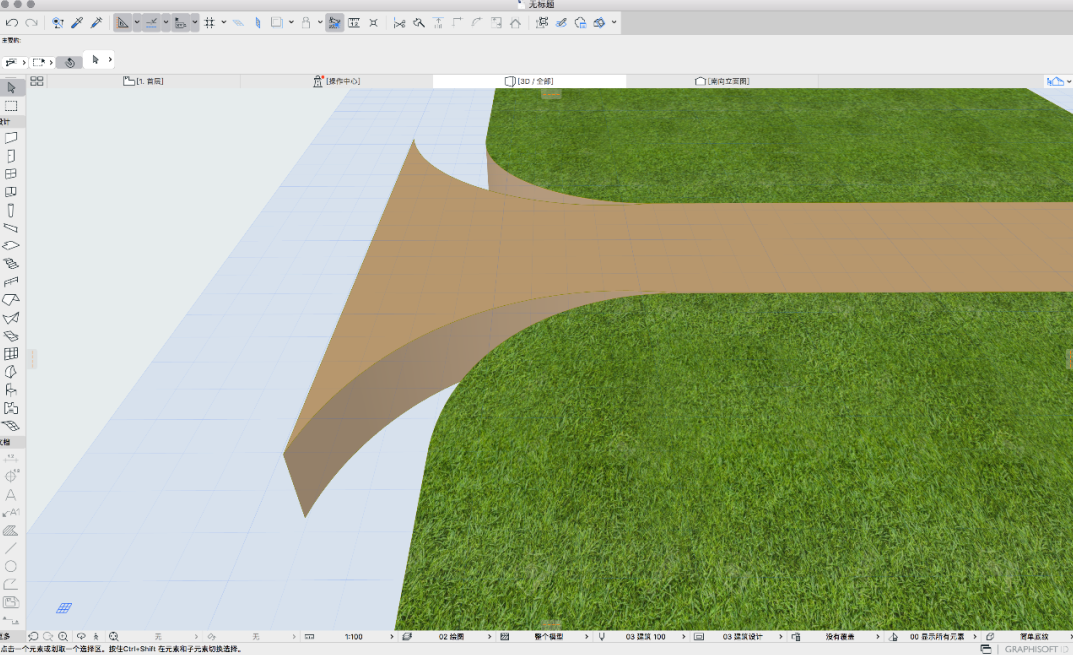

    这样，网面的道路模型就显示出来了。
