文章来源：BIMWELL  夏筱年

    这次有小伙伴问：

    用梁的复杂截面做的挑檐线条接口外露部分如何赋予材质？

    对于复杂截面，还有很多有意思的地方，让我们一起来看一看。

    01、先回答问题。

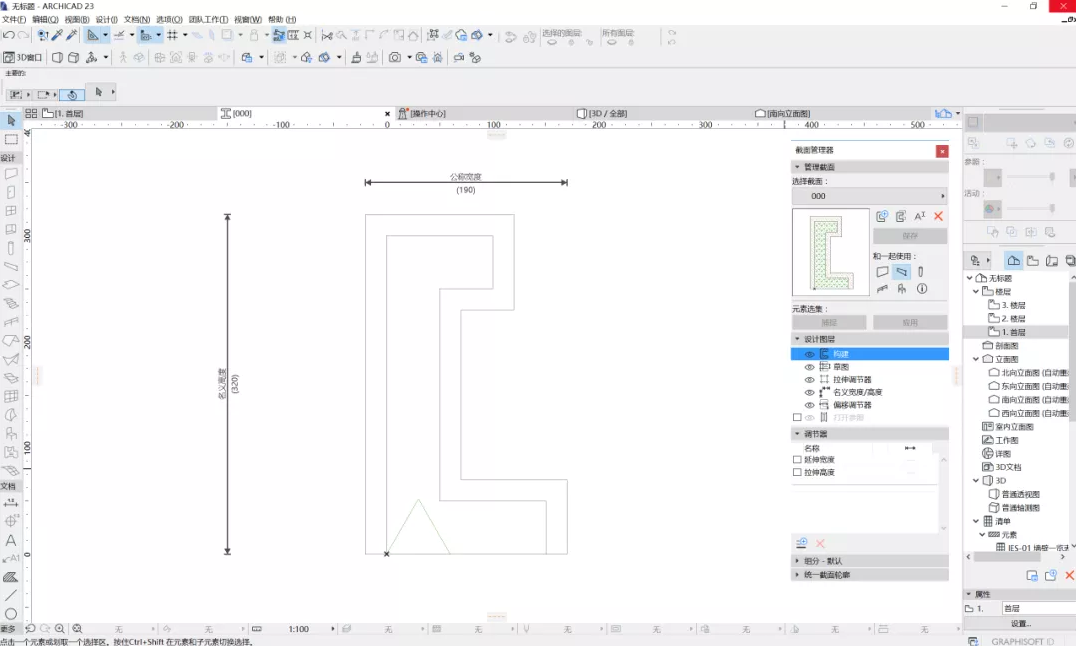

    我先创建了一个复杂截面，在新建的复杂截面窗口中，使用填充工具来建立剖切面的形状，可以通过多个填充来分别设置不同的建筑材料，在这里，我设置了核心层为混凝土材料，面层为石材，并将使用工具设置为梁，点击保存。

    然后我使用梁工具创建了一个复杂截面的梁，这里要在列表中选择我们刚刚创建的复杂截面，如果找不到的话，大家要看一下复杂截面中‘和一起使用’是否选择了梁。

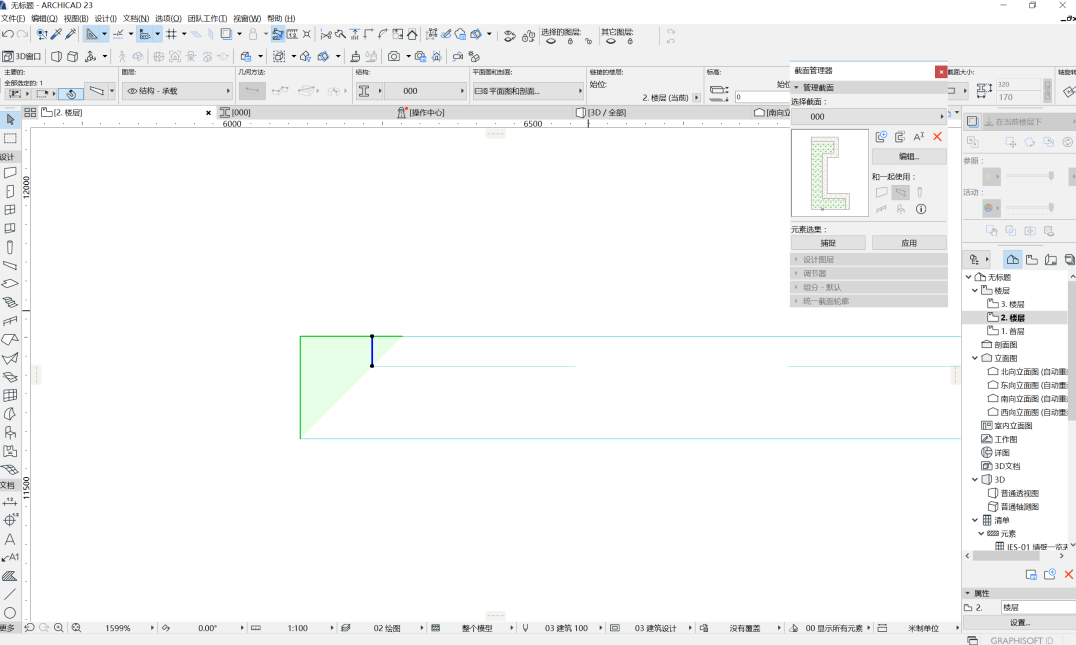

    在三维中查看我们创建的复杂截面梁。这里如果大家在创建复杂截面梁的时候弹出了这个对话框，直接点击‘继续’就可以了，这是因为我们复杂截面的尺寸较小或设置了不同的楼层，不在当前楼层的可视范围。

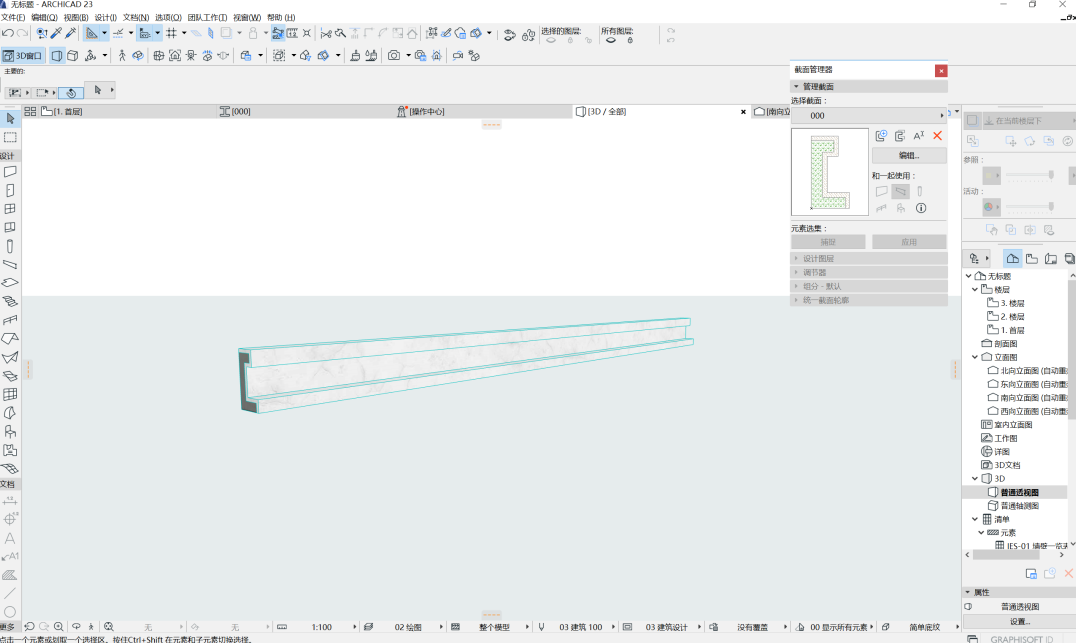

    切换到三维，我们可以找到刚刚创建的复杂截面梁。

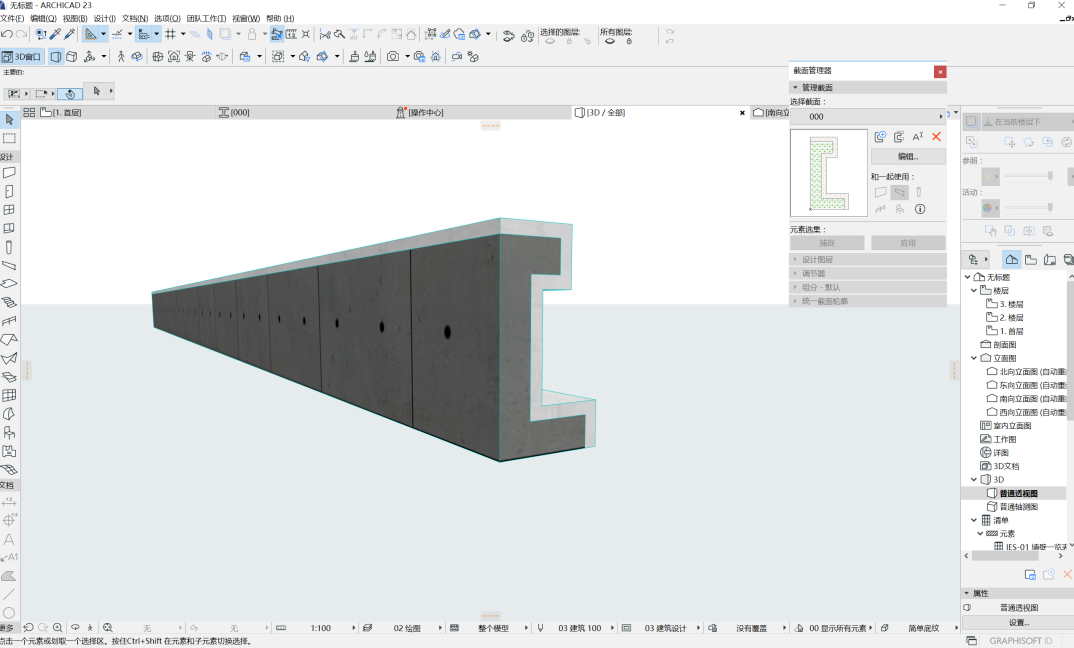

    我们创建的复杂截面梁显示了准确的建筑材料，但是侧边显示的是剖切面的状态，我们希望侧边也被石材面层包裹。

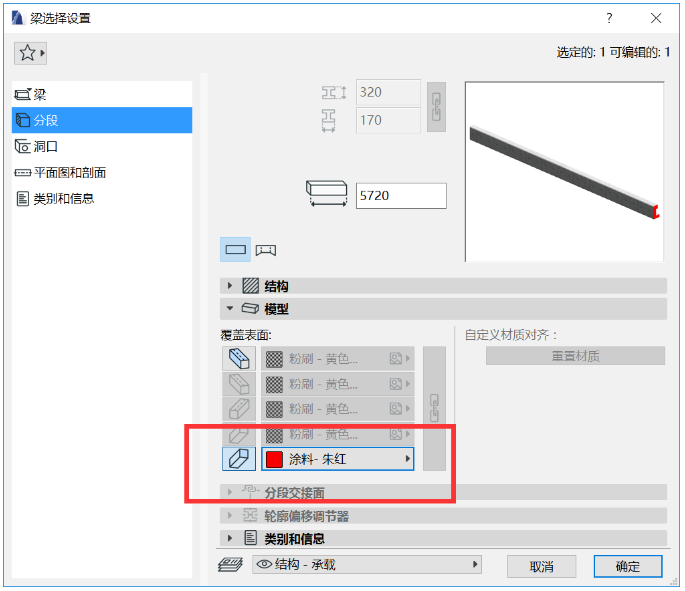

    这里侧面的材质我们要在梁设置中修改。选中我们创建的复杂截面梁，打开设置，在‘分段’窗口中我们找到模型分类，修改端部表面的材质。这里我使用红色材质来表达。

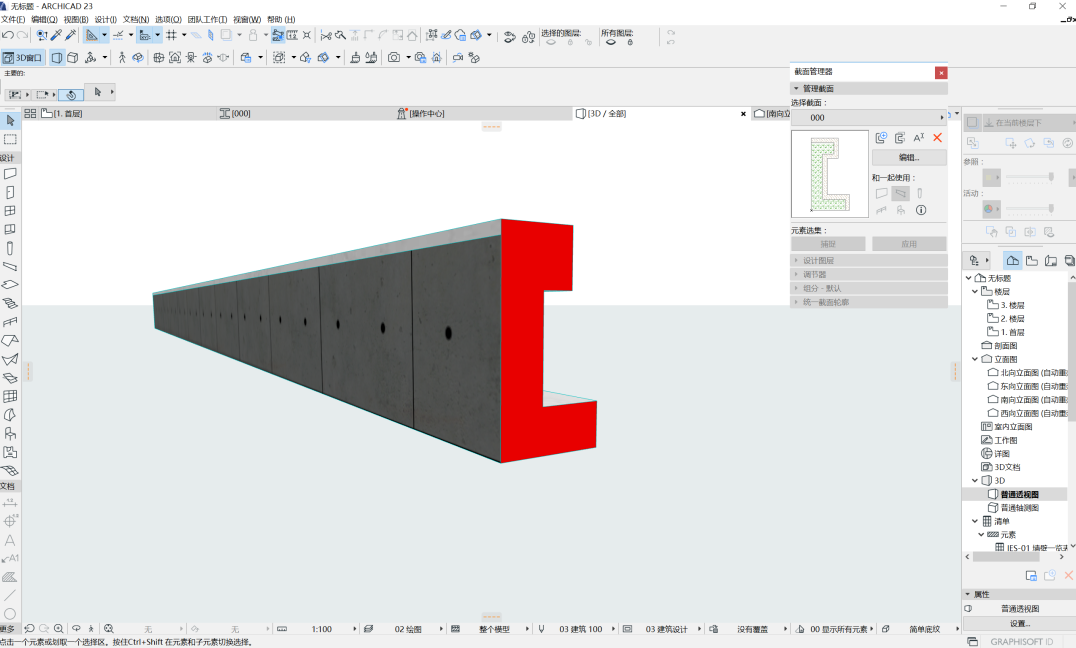

    这样我们创建的复杂截面梁，模型的侧面显示了红色的材质。

    用这种方式可以快速的修改复杂截面梁的侧边材质。但是在实际项目中，这种情况是比较少见的，通常的收边应该是将线脚转一个90°的角。

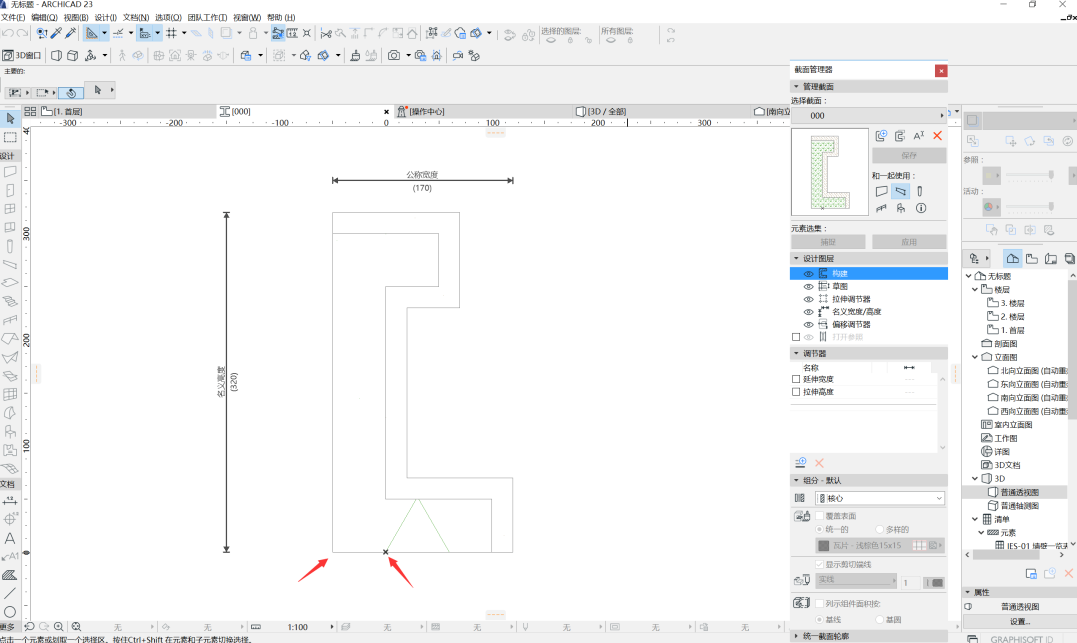

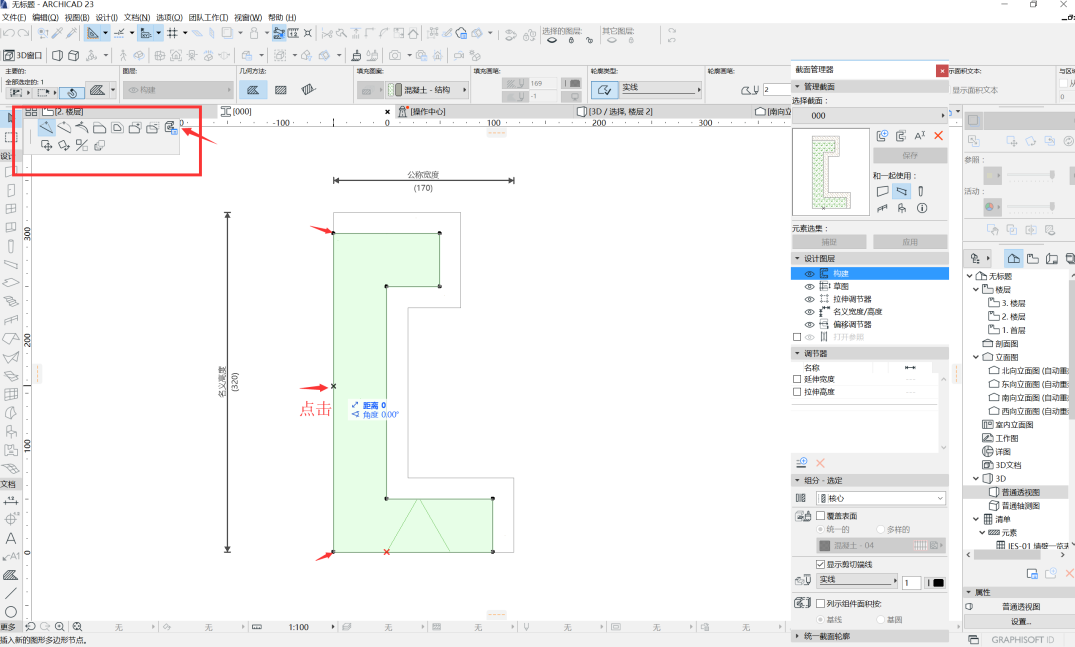

    那这样的收边应该怎么来做呢？我们回到我们创建的复杂截面中，并调整复杂截面的定位点，我选中填充向左移动，这样页面的原点（X标记）从填充的最左侧变为现在靠中间一些的地方，这是为了给收边留好空间。

    然后我们在复杂截面梁的一边再增加一小段复杂截面梁。

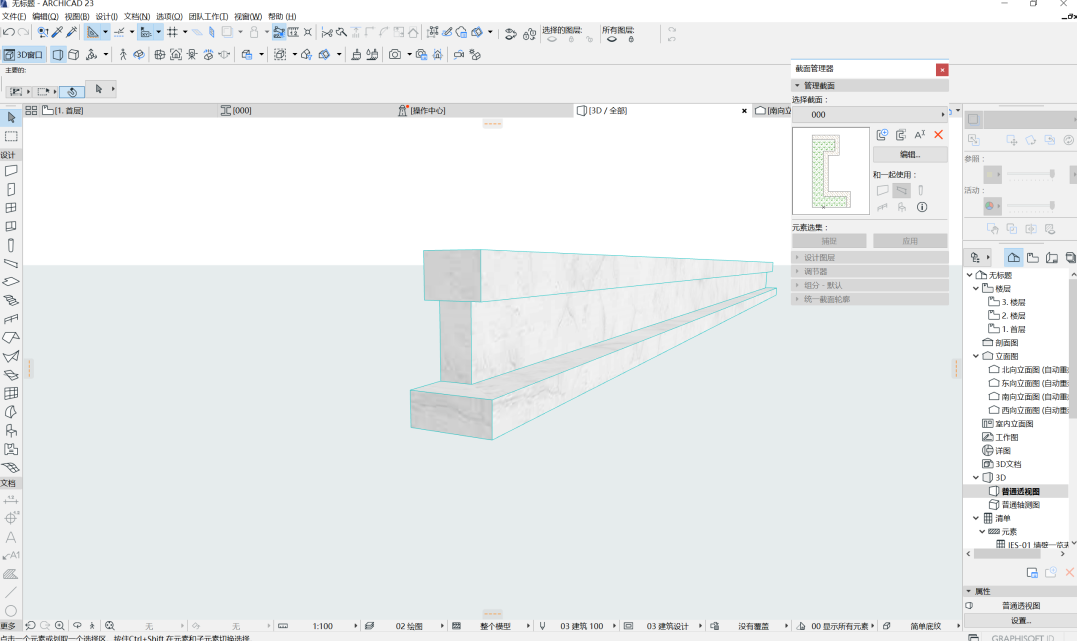

    这样，软件会帮我们自动计算好两段梁的连接规则，我们就得到了我们想要的收边方式。

    02、同一个建筑材料可以显示多种表面材质

    这是一个比较有意思的功能，我们先来看看最终的状态。

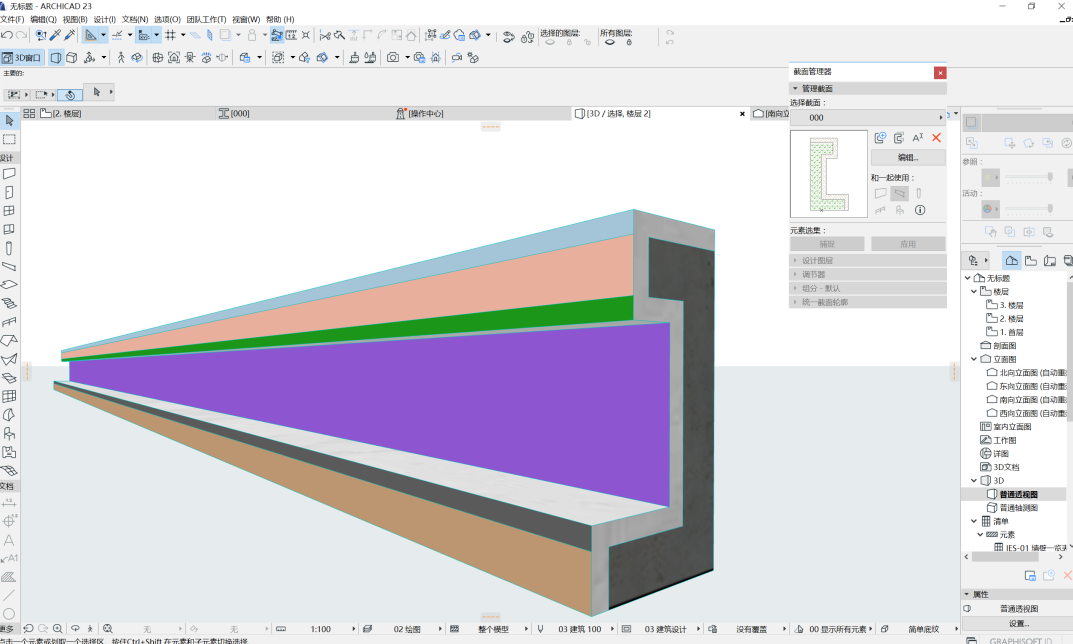

    在同一个复杂截面梁模型上，我使其中一个面显示了五颜六色的材质（丑虽丑，但很明显不是吗！），而建筑材料我并没有修改。

    其实，这是运用了复杂截面中的一个小功能‘自定义边的设置’，在复杂截面中，我们选中其中一个填充，并单击两个黑色热点间的边，这样弹出式小面板就会出现，我们找到第一行最后一个按钮。

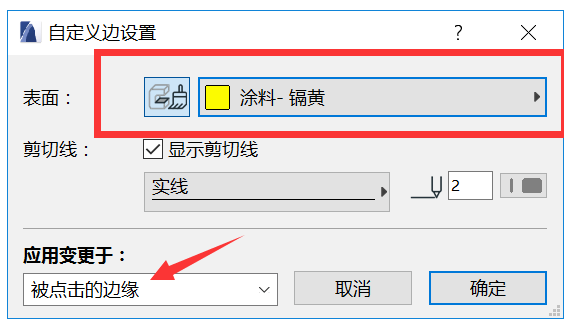

    点击‘自定义边设置’就会打开功能面板。我们在表面材质这里选择一个材质。

    这样材质就设置好了。如果想要设置多种材质，只要插入多个热点，分别设置两个热点间边的材质就可以了。

    关于复杂截面，还有很多有意思的功能，我们以后可以在深入交流。如果你有什么想法或意见，也可以给我留言。
