    这次的问题是：

    外墙挂砖的留缝接不齐，出现参差不齐如何解决？

    看到这个问题，让我想起了那段痛不欲生的日子。

    01、先解决问题

    要解决这个问题，首先需要确定外墙挂砖的建模方法，最常用的是外墙贴图的方式来表达外墙砖，这种方式可能会出现贴图错位等情况。

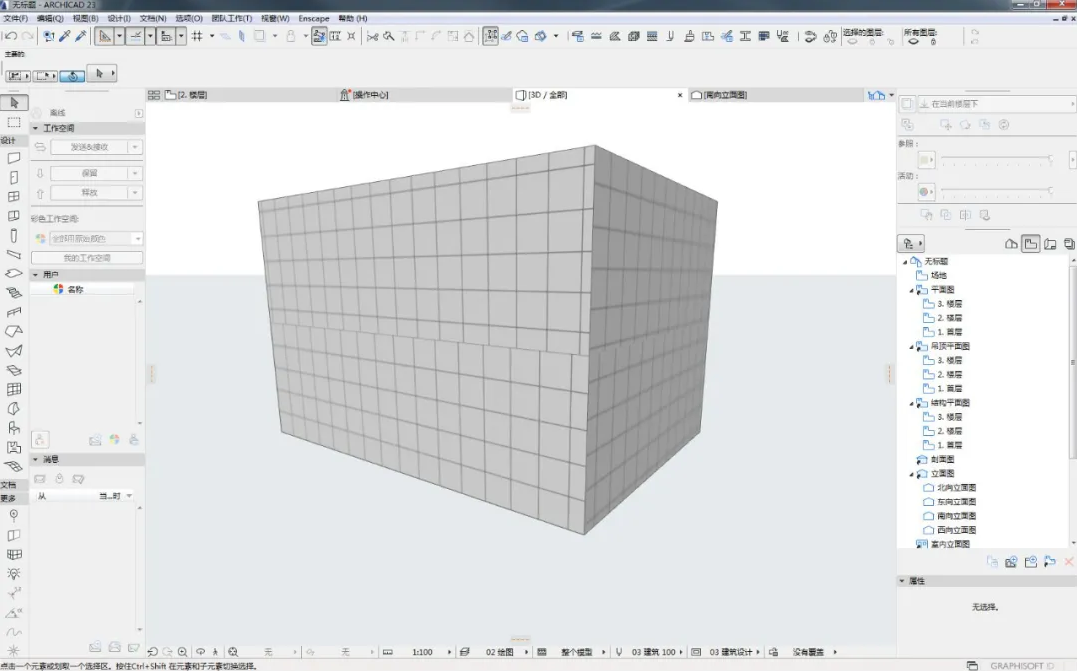

    还是用墙体演示，随便选择了一个表面材质，大家可以看到这种贴图错位的状态，非常影响设计的表达。

    这个问题的解决方式不止一种，大家可以分别尝试。

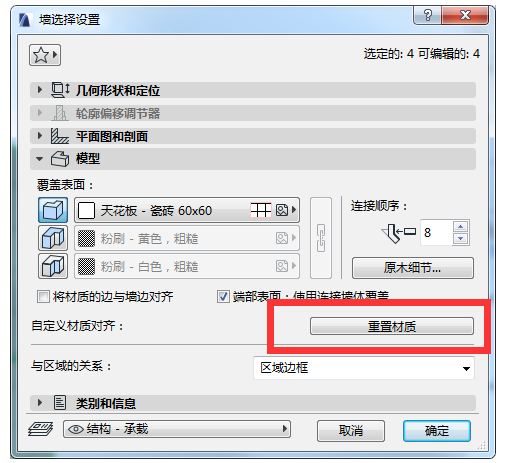

    可以从墙体设置中重置材质位置

    点击重置材质后，模型材质贴图的位置会恢复到原始默认状态

    这种方式可以快速使表面材质统一，但是并不一定是我们希望得到的，我们还需要对材质重新定位。

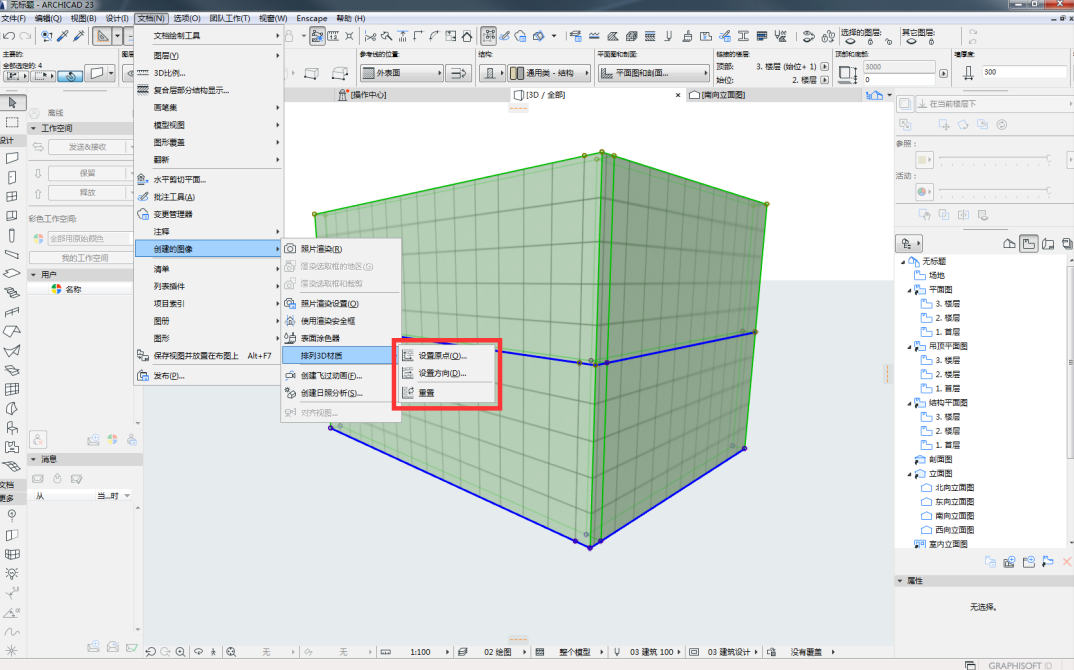

    选中墙体后，通过文档-创建的图像-排列3D材质菜单中的重置、设置原点、设置方向来对材质贴图进行设置。

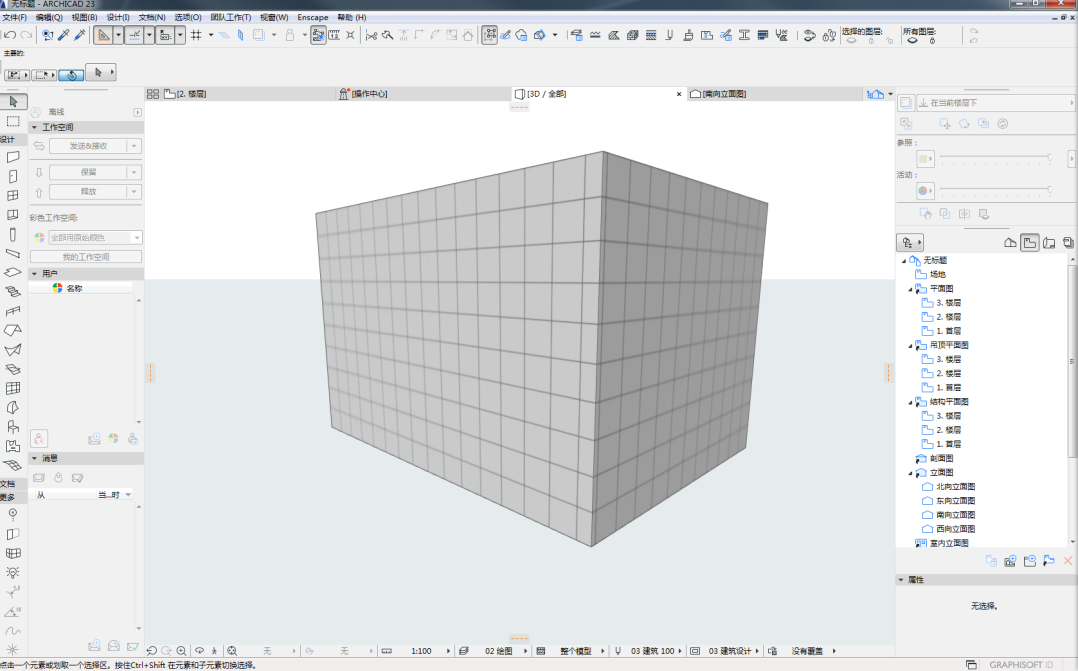

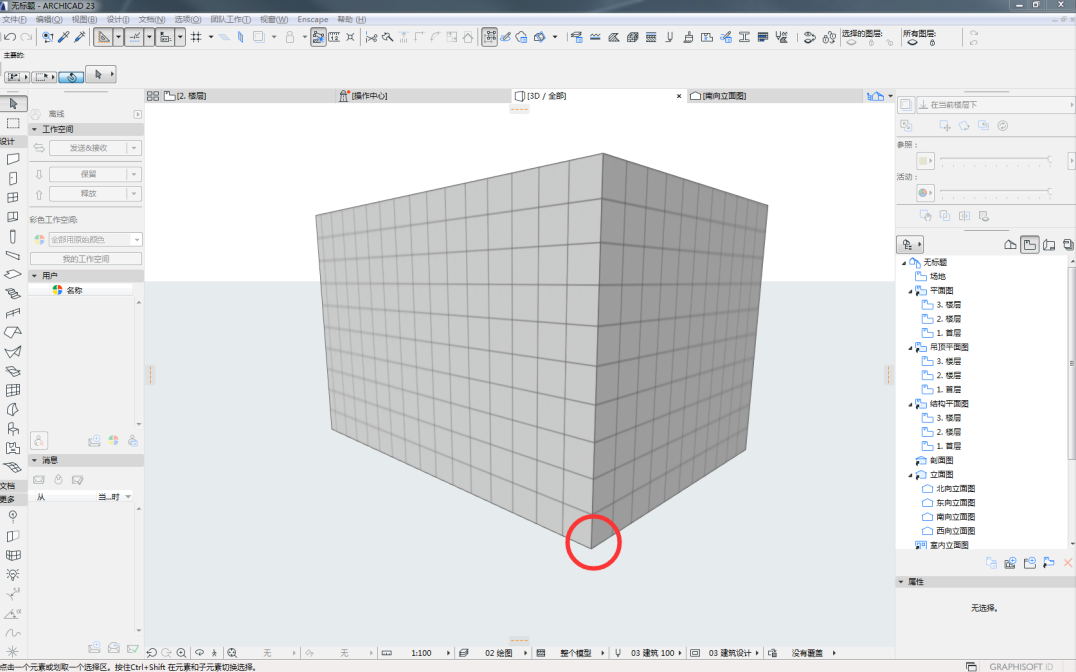

    我通过对墙体材质重新设置原点，并将原点放在两段墙体相交的底部顶点，这样墙体的表面材质就会从红色圆圈处开始布置，我就得到了我想要的结果。

    02、再找找其他方案

    对于外墙砖的设计，除了常规的使用表面材质的方式来设计表达之外，我个人推荐使用幕墙工具来进行设计。

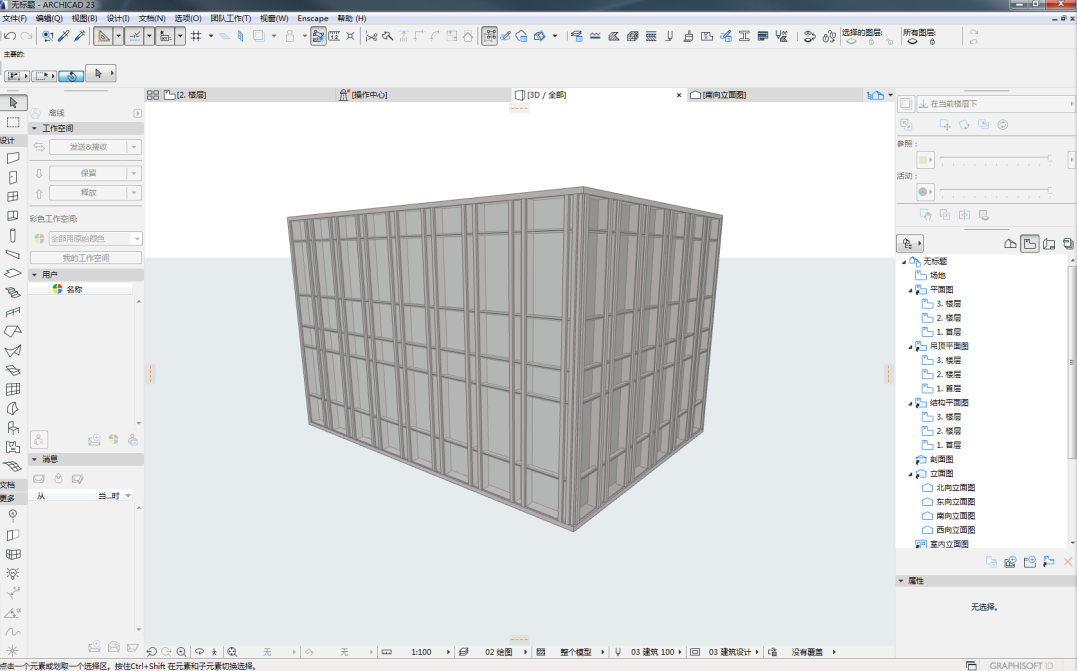

    新版本的幕墙工具更加强大，而且适合一些排砖分缝的设计工作。我在墙体外面使用幕墙工具创建“外挂石材”，刚开始看起来不太像。

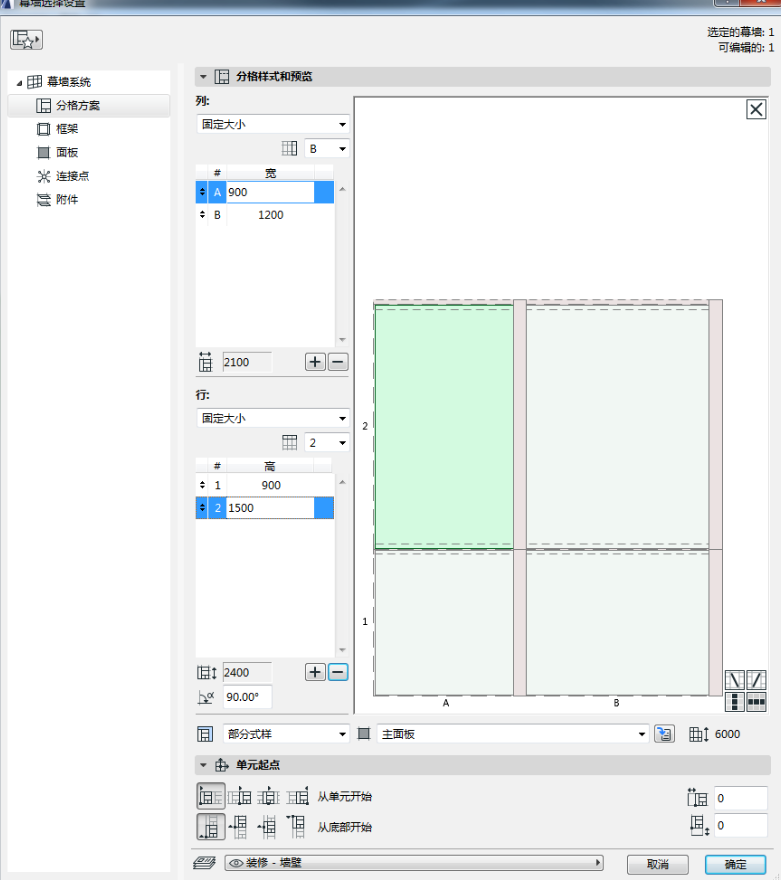

    不过没关系，我们打开幕墙设置，对幕墙的分隔标准进行设计，先确定最小单元，同时设置面板的种类和框架的种类。

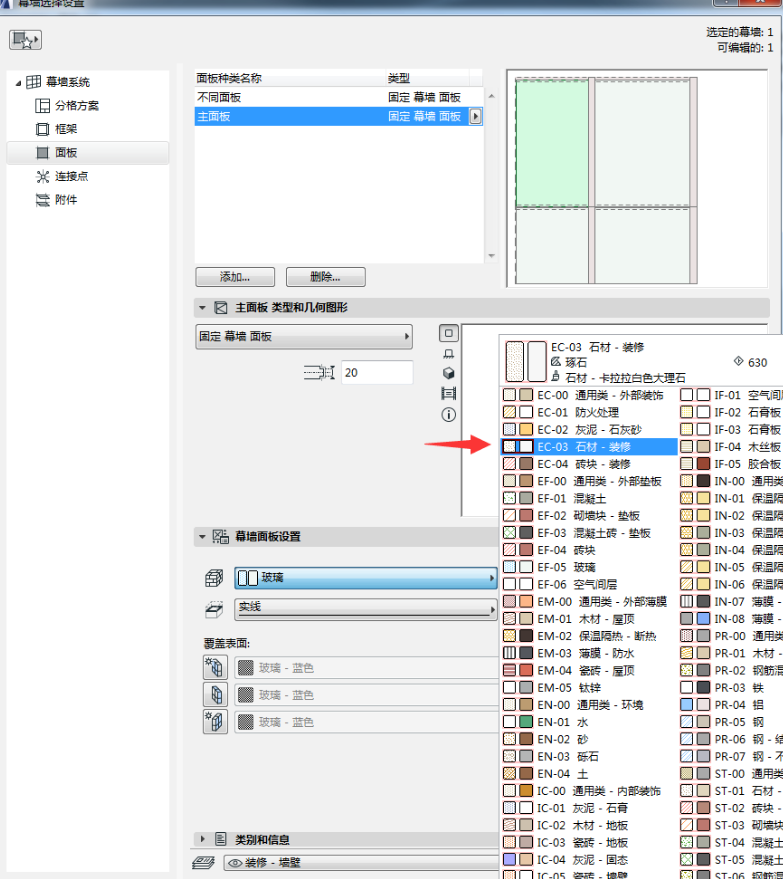

    然后对面板进行设置。我将面板的材料设置为石材，这里需要注意，上面的面板种类需要选择，这个要提前在分格方案中设置好。

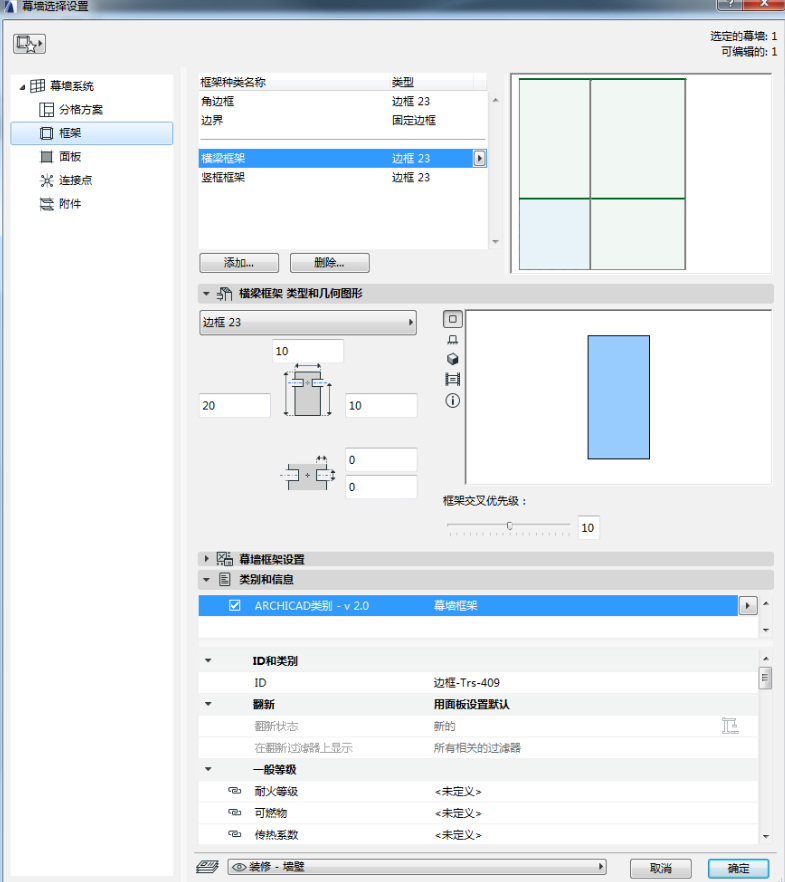

    然后再对框架进行设置。在这里，我将框架作为石材中间的'缝'进行处理。

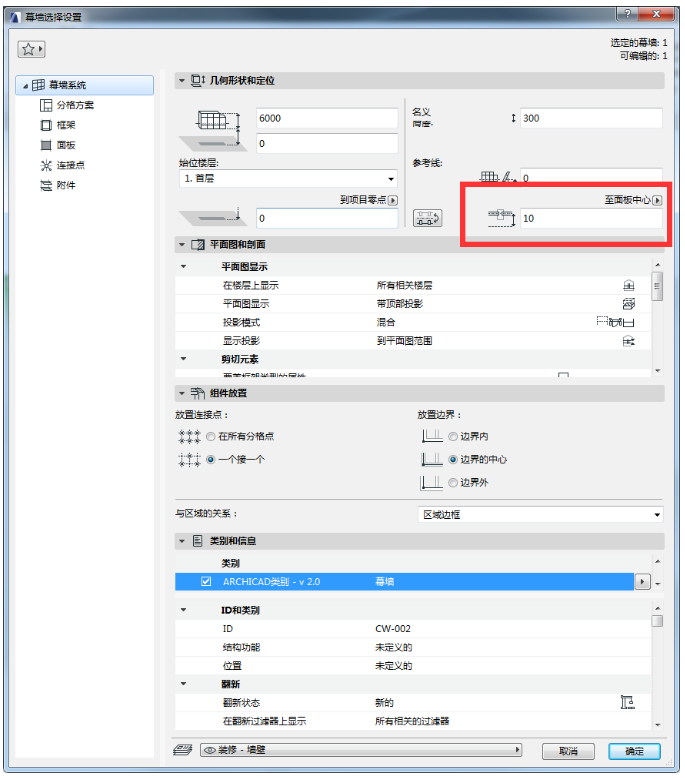

    之后，还要对幕墙的参考线进行设置。

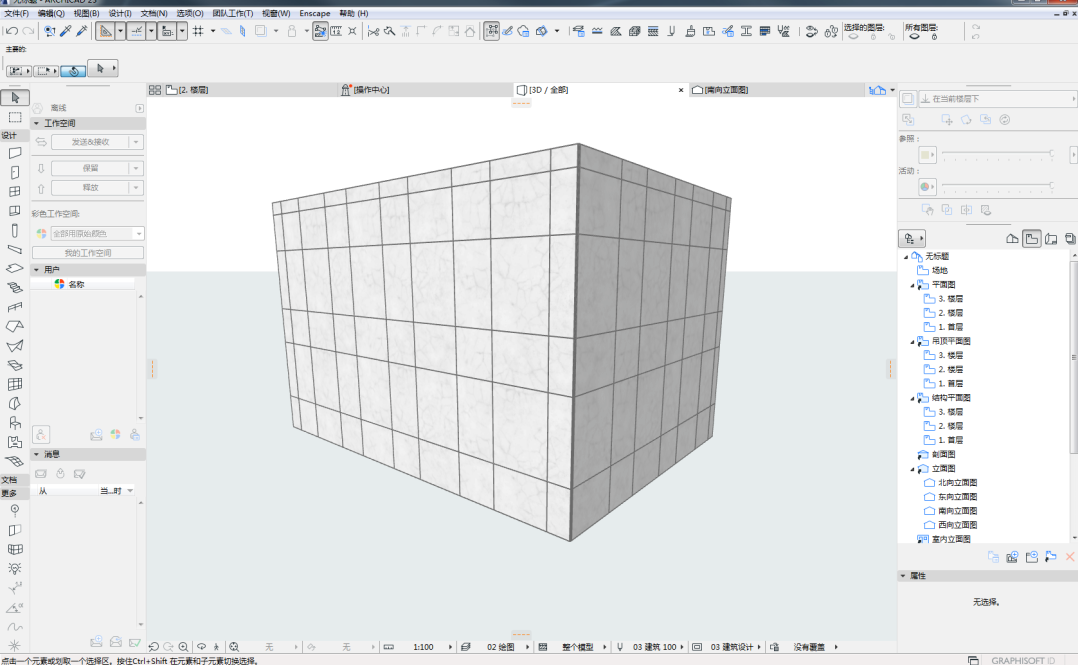

    这样，就做好外墙石材的设计了。

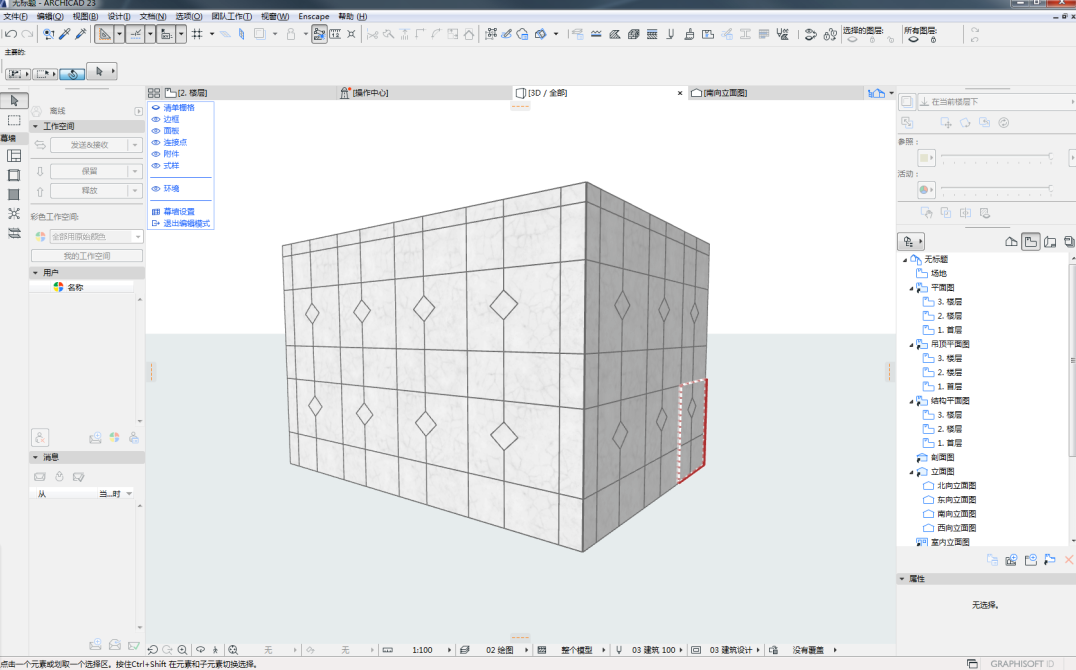

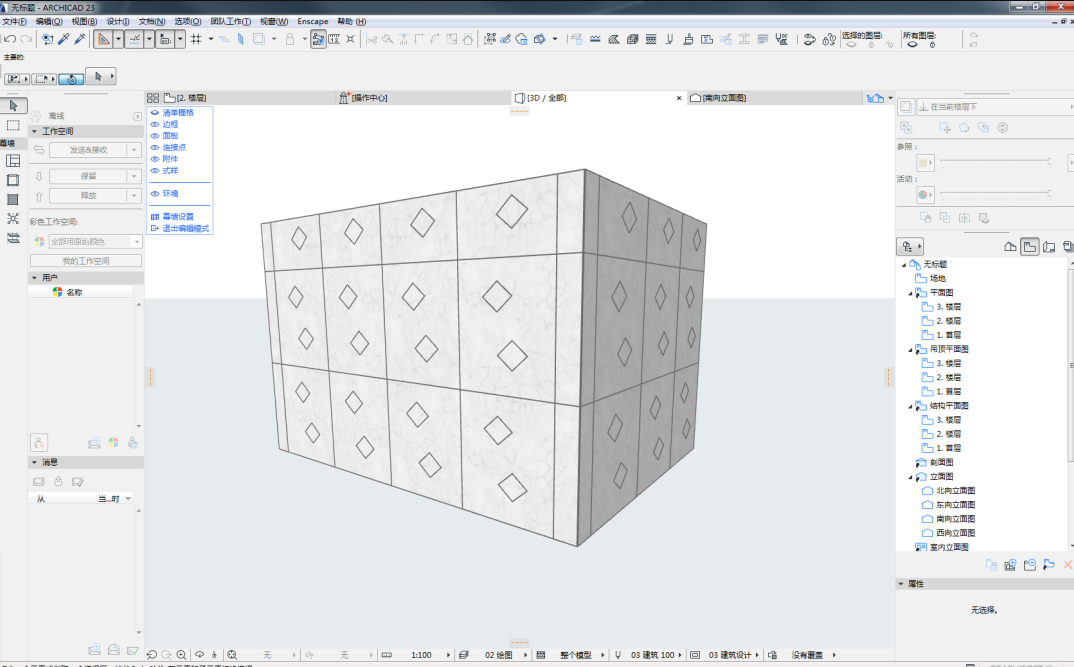

    利用幕墙的编辑模式，我可以得到多种多样的外墙石材设计方案。

    当然，这种方式需要花费一些时间。

    幕墙的编辑模式大家可以活学活动，支持创建、删除面板和框架，支持对轮廓多边形进行编辑，在遇到轮廓多边形或门窗开洞的时候就可以解决了。
