    有小伙伴提出了一个问题：

    墙体在转弯处的饰面材质没有完美的连接在一起是什么原因？

    本着认真负责的态度进行技术交流，如果仅仅是解决这个问题，那还是比较简单的，但是为了能够帮助更多的小伙伴少走一些弯路，我决定深入研究这背后隐藏的底层逻辑。

    别急，我们先看如何解决。

    版本号：ARCHICAD233003CHIFULL

    01、解决

    我新建了一个默认的空白项目文件，绘制了两段相连的墙体，并在三维视图中观察它们。

    为了说明问题，我将两段墙体分别赋予了不同的表面材质。

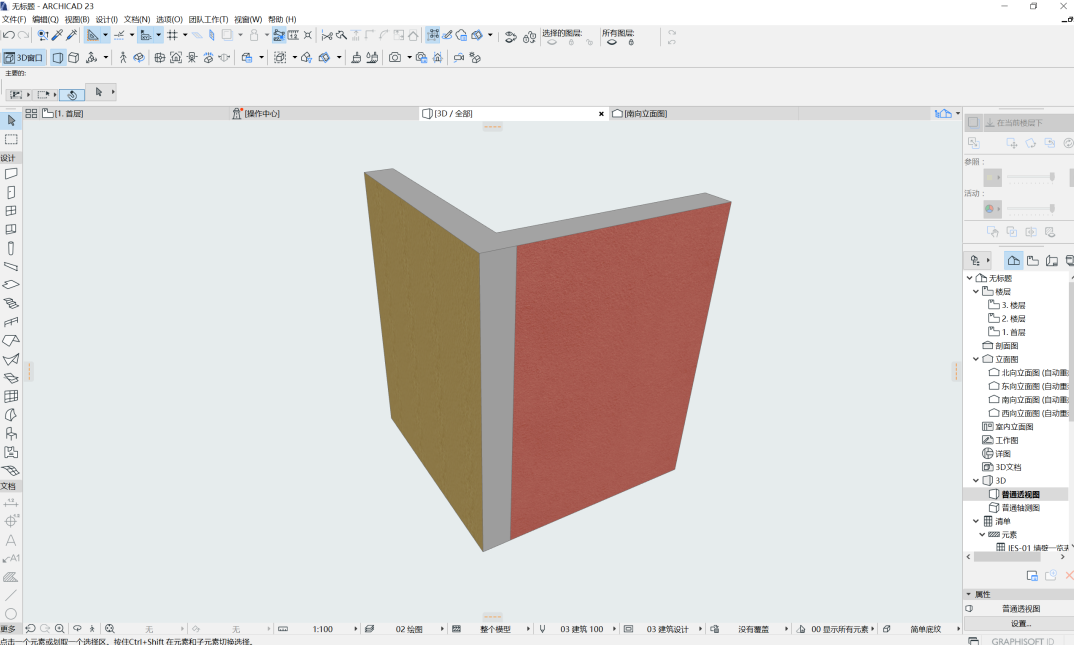

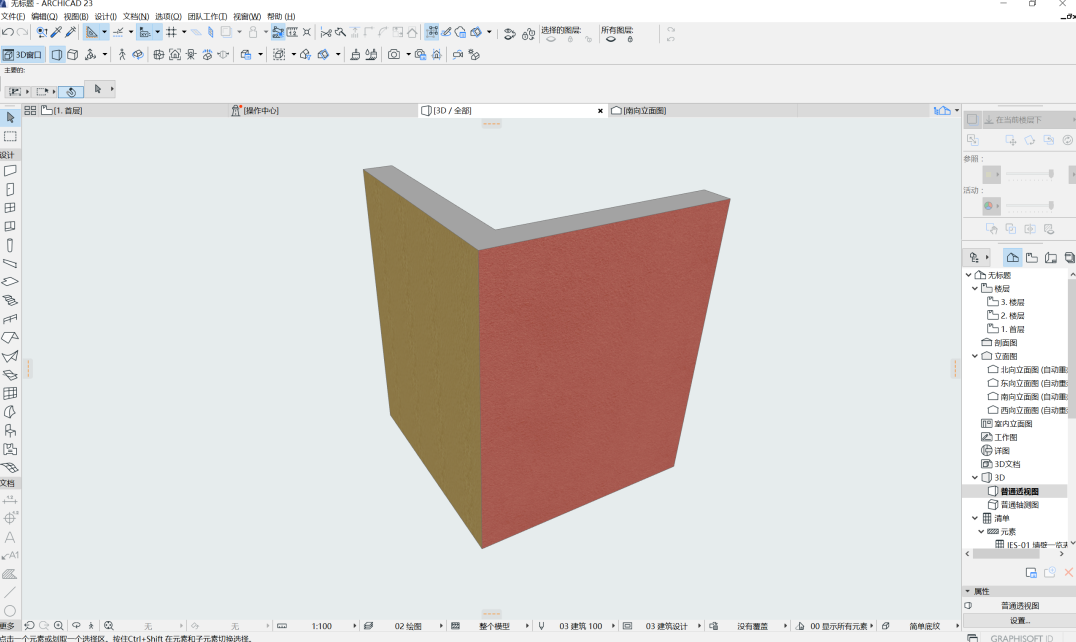

    大家可以看到不同材质的两段墙体在相交的位置，表面材质的显示结果并不是我们希望得到的。

    其中一个方向表面材质没有显示完整。

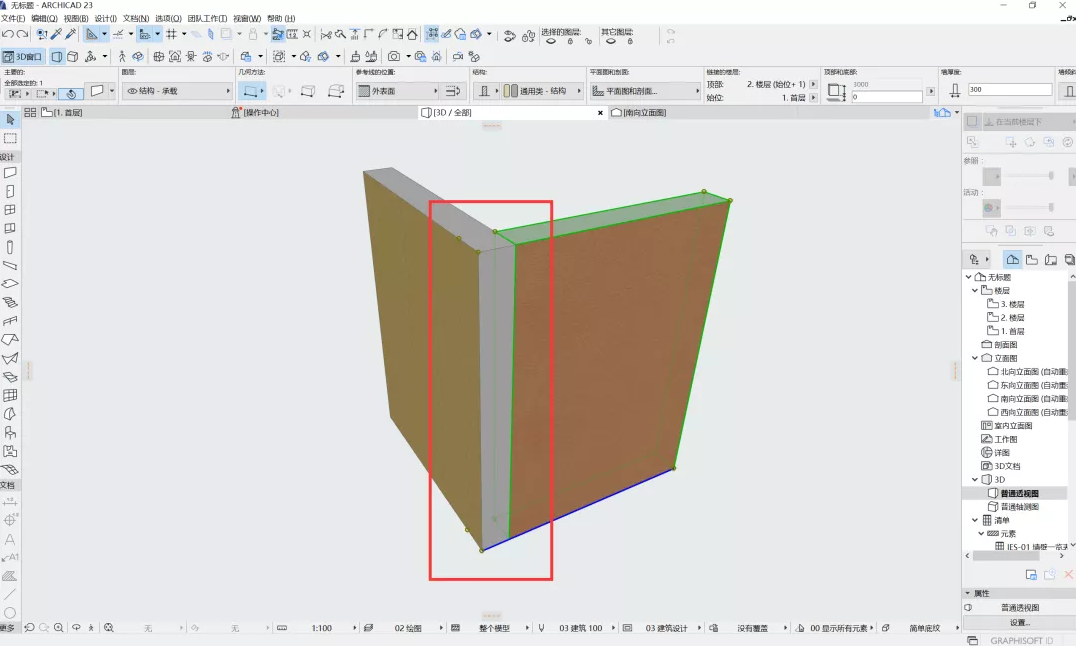

    这个问题的解决方法很简单，选择其中显示完整的那段墙体，并打开设置对话框（Ctrl+t），如果大家分不清的话，可以将两段墙全部选中。

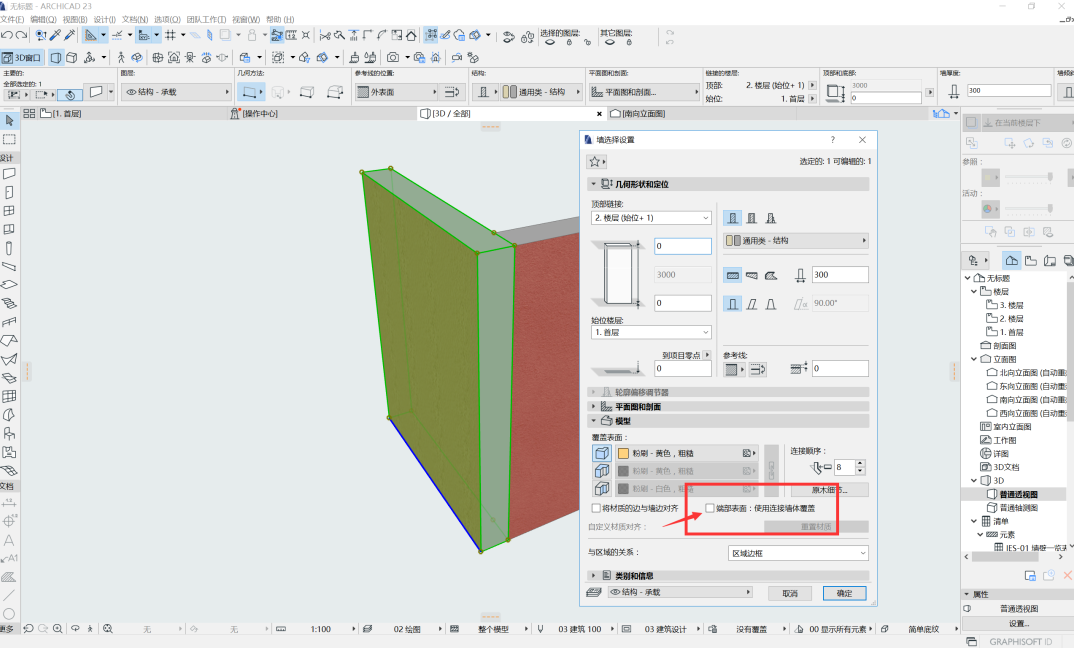

    在模型分类栏中，找到【端部表面：使用连接墙体覆盖】并勾选，然后确定。

    这个时候，大家可以看到，显示不完整的表面已经显示完整的材质了。

    解决了问题，但是对于这个问题反映出的背后的逻辑深深的勾住了我的好奇心。

    02、探索

    回到问题解决前的状态，我通过选择墙体，发现其中一个墙体的一部分‘丢失’了。

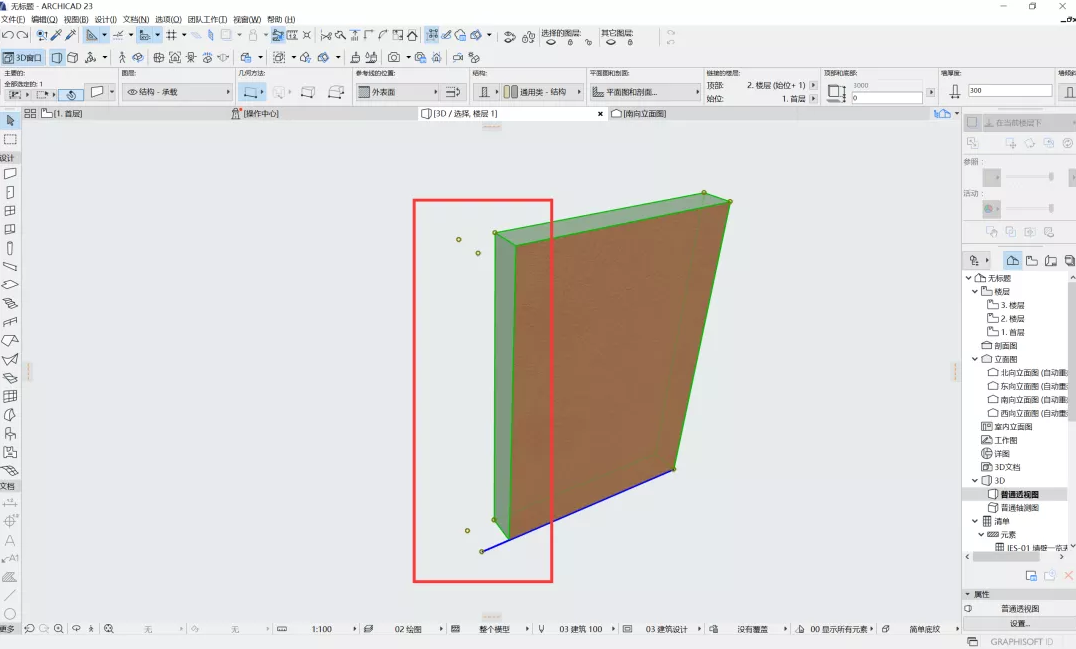

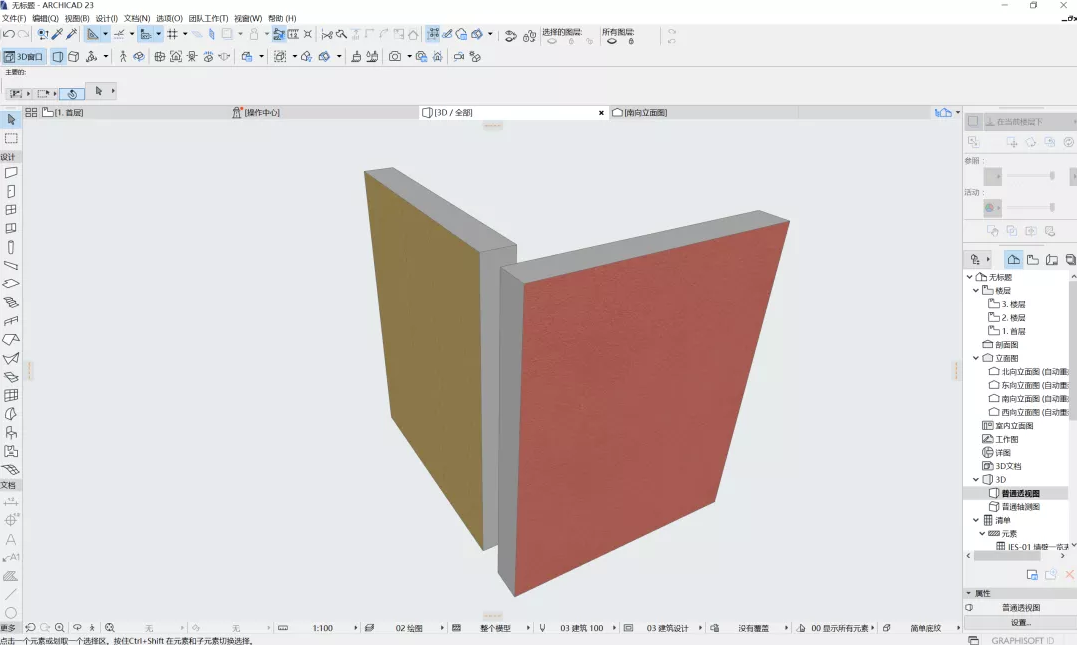

    小心求证，我在三维中单独显示并选中这个墙体，发现确实有一部分‘丢失’了。

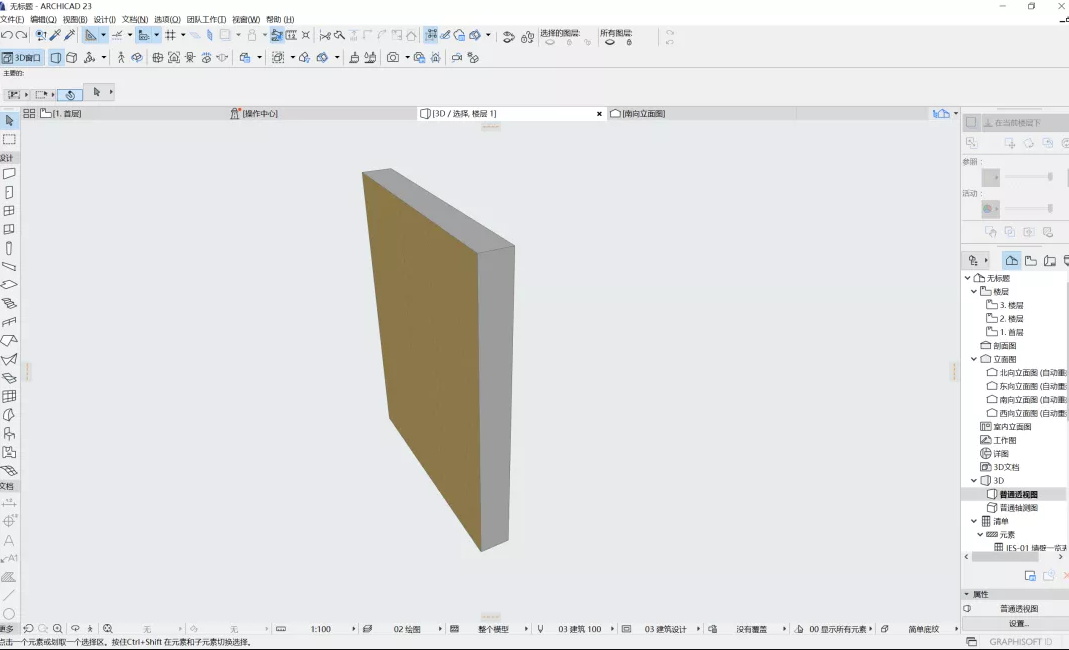

    而另一段墙体却没有这个情况出现。

    同时表面材质没有连接的部位和‘丢失’的部分一致，同时‘丢失’的部分也是两段墙重叠的部分，难道是这个原因造成的？

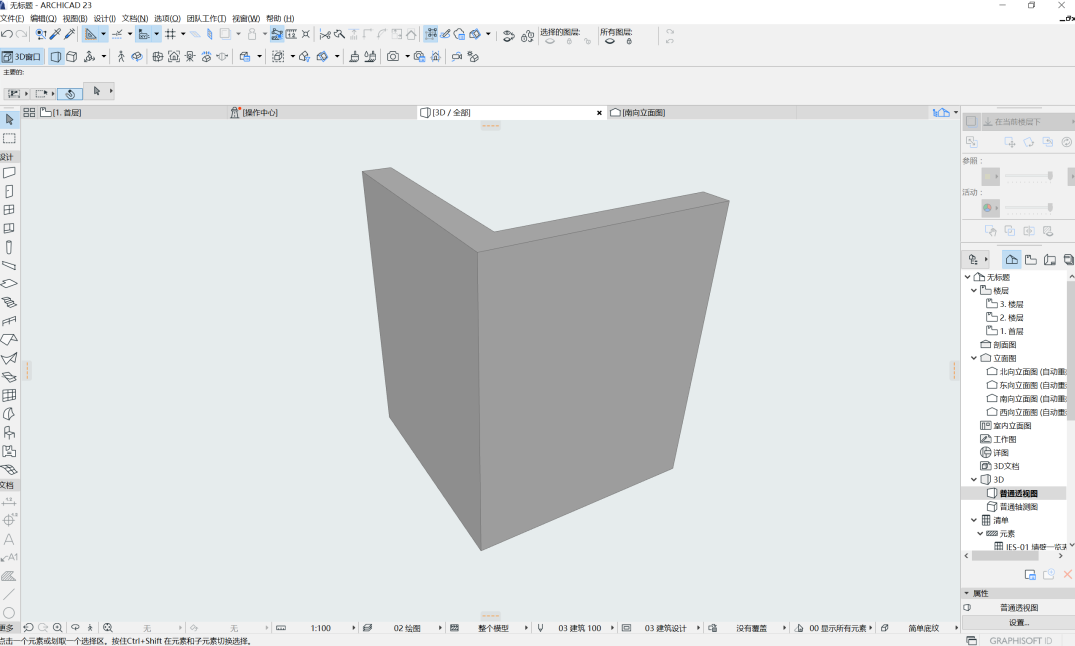

    我将两段墙分开，这时，他们的表面材质显示是正确的。

    找到了原因。

    但是，这又产生了新的疑问。

    为什么两段相连的墙体会发生‘模型丢失‘？

    为了避免墙体相连处模型重叠的问题，以及避免统计计算规则的问题。

    这样看来’丢失‘应该是模型重叠处的减除。

    但是，减除的规则又是什么？问题是一个接一个。

    我开始了多次、反复的尝试。

    03、解密

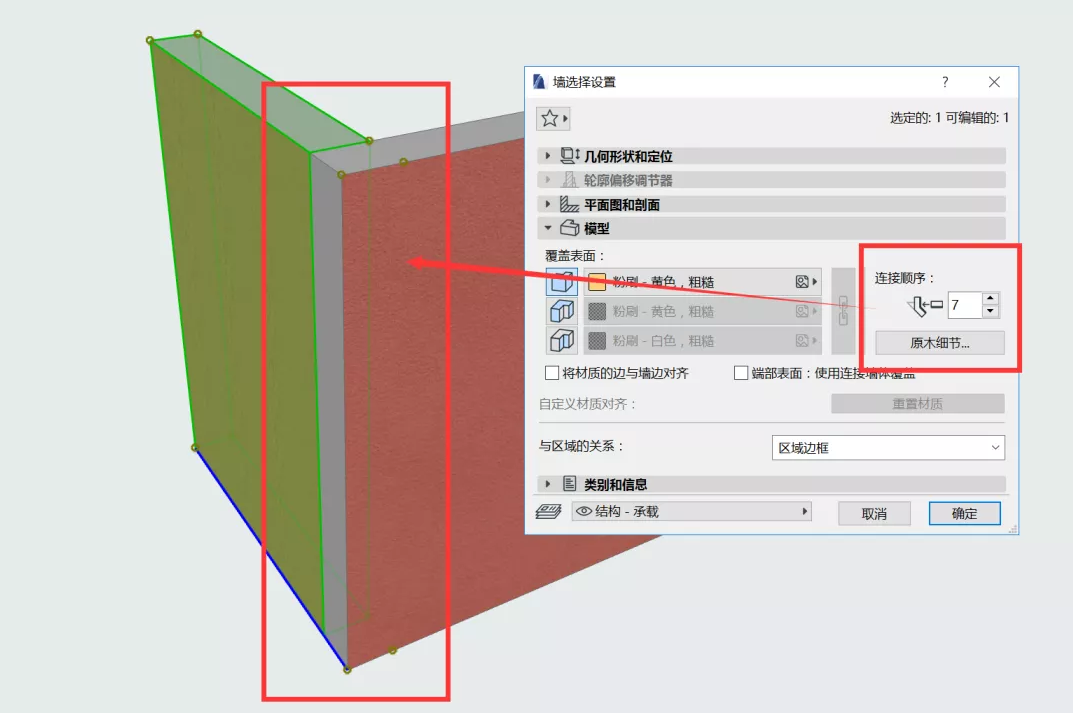

    在墙体设置的模型分类中，我找到了’连接顺序‘，并尝试修改不同的数字对墙体的影响，发现连接顺序的数值较低的墙体会被剪除。我将黄色饰面材质的墙体连接顺序降低为7，则被减除。

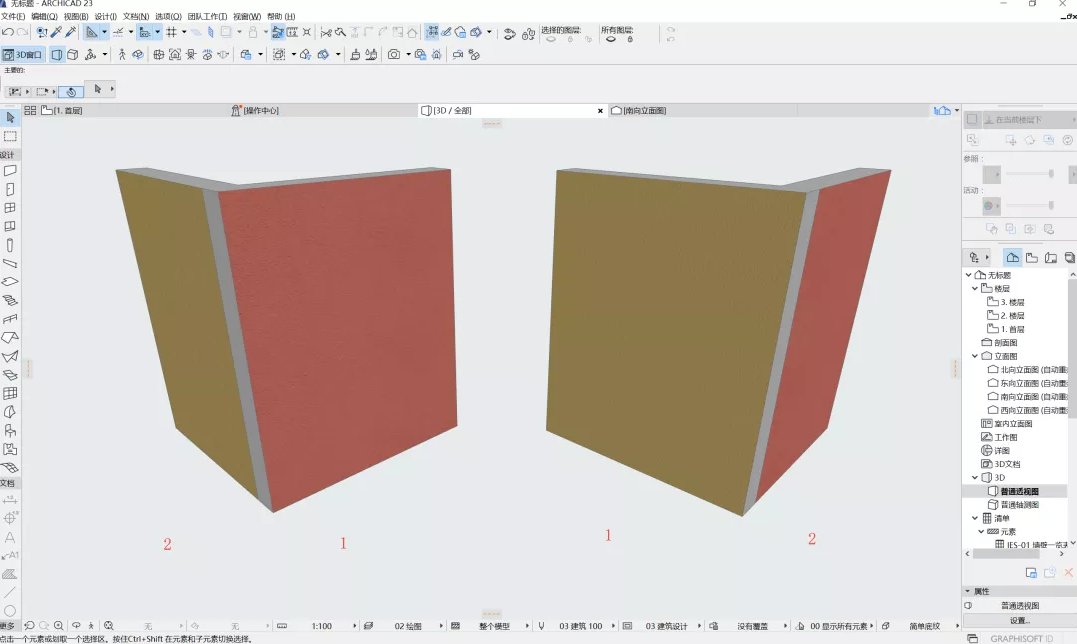

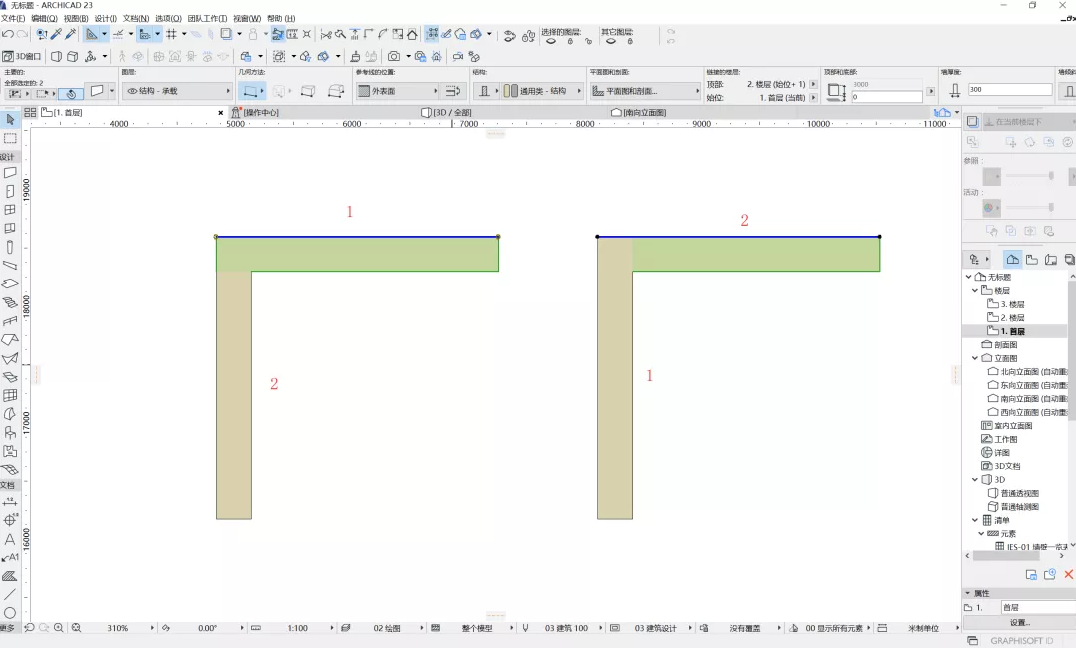

    而连接顺序的数值相同的墙体，则是按照绘制顺序，后绘制的墙体在相连处被剪除。先绘制编号1的墙体，再绘制编号2的墙体。

    原来这就是控制墙体减除关系的'秘密'。

    如果你在使用ArchiCAD有什么疑问或困惑，可以给我留言，我会在后续的文章中把我的经验分享给你，希望能够对你有所帮助。
