    在以往，将revit项目文件导入到infraworks时，往往会出现模型无法准确的放置到对应的项目坐标上，那么今天就来分享一下该如何将revit模型放置到infraworks中，其他三维建模的软件也可以参照此方法进行放置。

    第一步

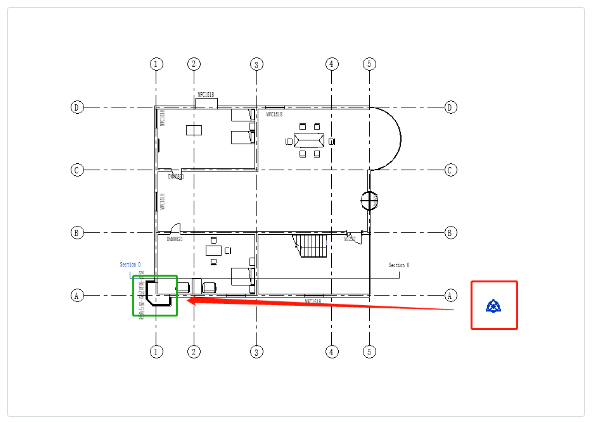

    我们首先要确定项目所在地的准确坐标，这个坐标位置一般会标注在我们的总图上。（在这里我就以1轴-A轴作为revit中的项目基点测量点）

    往往在有些时候，我们在建模的时候没有将1轴-A轴放在我们的项目基点与测量点上，那也没关系，在后面我们可以把项目基点与测量点在解除剪裁的状态下，将他们移动到1轴-A轴位置处，并再次锁定它们。

    第二步

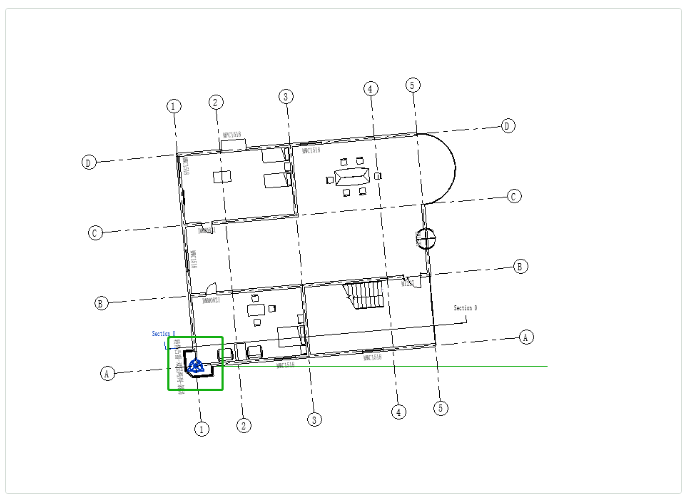

    查看图纸确定我们的建筑物或构筑物的位置，因为在revit中有项目北和正北两个方向，所以要将项目北与正北的方向调整到一致。

    旋转项目北的方法请参照此链接

    项目北：通常是建筑几何图形的主轴，并与应用程序窗口的边缘对齐。（通俗一点就是软件里面的北）

    正北：是基于项目现场情况的真实世界的“北”方向。

    第三步

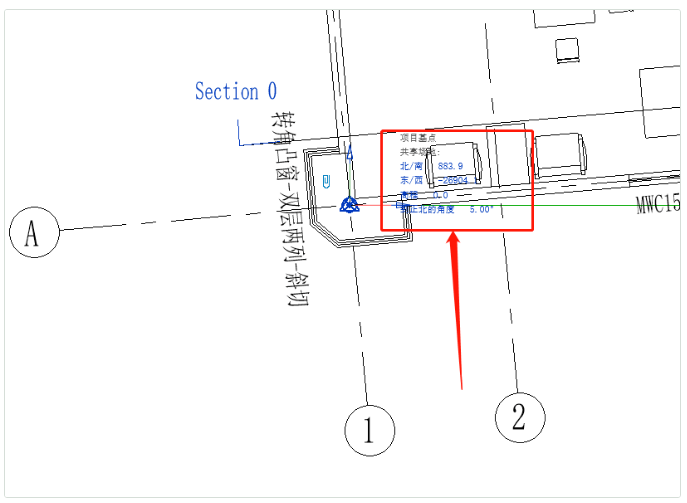

    记录项目基点或测量点的偏移距离（注意：偏移的数值单位是根据revit中的项目单位来定的）

    第四步

    将模型导入InfraWorks中，导出的方式有几种：第一种是用原生格式“RVT”直接导入InfraWorks、第二种是导出“FBX”格式然后再导入InfraWorks中。

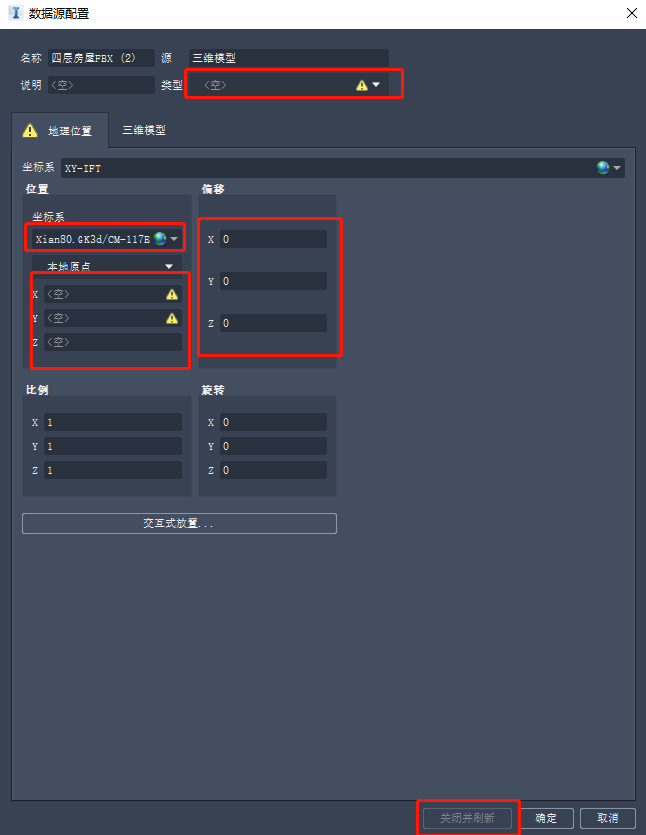

    模型进入到InfraWorks后要进行数据的配置：类型、地理位置坐标以及偏移量等。

    类型：根据项目的需要合理的选择即可。

    地理位置：

    1、首先就是要知道你的项目所用的坐标系是哪一个

    2、然后选择对应的坐标系，对应点选择本地原点

    3、输入1轴-A轴的对应坐标，高程（Z）是根据建模中标高选择来进行设置(注：注意相对坐标与绝对坐标的关系)

    4、偏移距离输入Revit中项目基点或测量点的偏移值（注意：1、输入的值是“米”单位，要注意换算；2.Revit中是正值的那么输入的偏移值就是负值，反之则为正）

    5、选择关闭并刷新，那么模型即可准确的放置到对应位置。
