    武穴市重点市政道路、江湖河连通及矿山生态修复工程BIM技术应用汇报

    一、项目概况

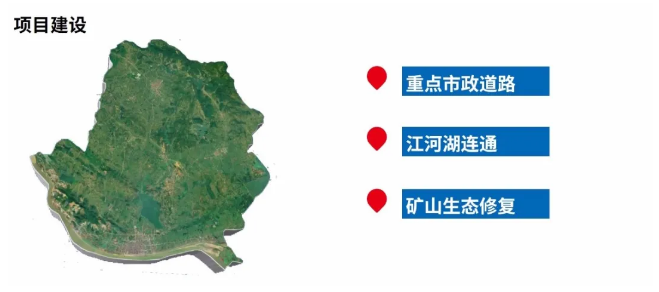

    本工程项目总投资额约为21.29亿元，合同建设期2年，运维期12年，项目建设包括重点市政道路、江河湖库连通及矿山修复景观绿化三个子项，项目的重难点包括市政道路交通疏导难、统筹管理及协调难、矿山修复清危难、涉及专业多、长江洪峰影响大及征地拆迁任务重，公司面临着转型升级、盈利需求、科学管理、产业发展和扩展外部市场等需求，项目面临诸多重难点，须保证工程优质优效，这些均为项目采用BIM技术的原因。项目BIM团队在满足项目BIM需求的同时，开展BIM关键技术科技攻关，申报科技项目，本项目被评为广联达BIM应用示范项目和BIM应用观摩项目。

    二、单位简介

    中国能源建设集团湖南火电建设有限公司成立于1952年，是国家建设部核准的电力工程施工总承包一级资质企业，曾多次获得电力行业优质工程、中华人民共和国国家质量奖、中国建设工程鲁班奖等省级国家级奖项，2000年自主开发了CMIS系统，经过4次改版，企业版CMIS能涵盖公司所有业务管理。

    三、软件及硬件使用情况

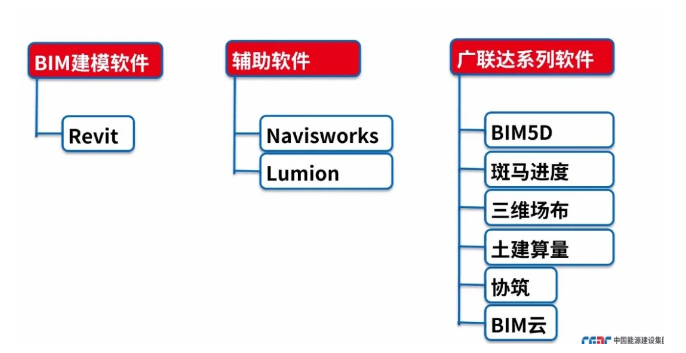

    根据项目技术路线确定需求软件，搭配相应的硬件设施保证项目的顺利实施。

    四、BIM团队建设

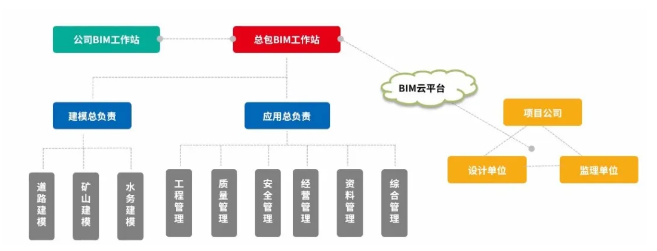

    项目BIM团队针对工程特点及实际工作需求建立层级分明的BIM工作组织架构，采用云平台提升不同参与方之间的协同工作效率，项目总包单位、项目公司、设计单位、监理单位等都配备专业人员参与BIM技术应用实施，项目BIM团队具有丰富的管理和BIM经验。

    五、BIM价值点应用分析

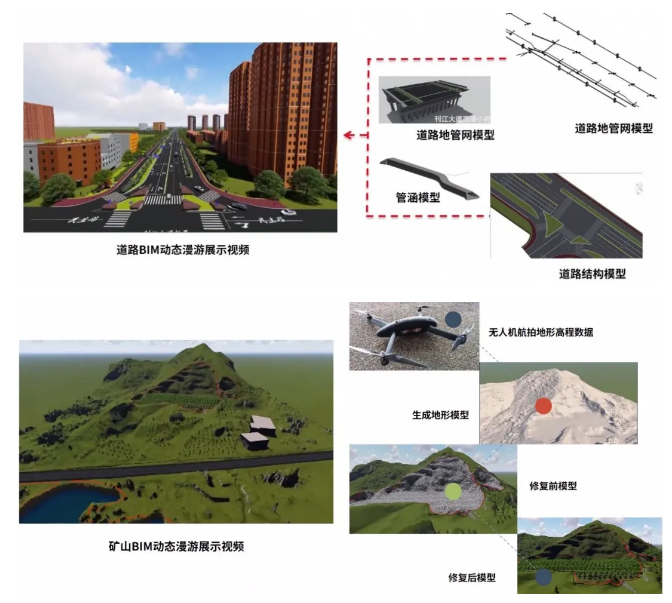

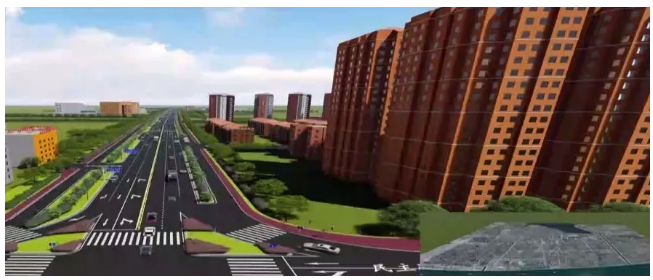

    项目前期，项目BIM工作站根据设计单位提供的设计图纸等，利用Revit软件建立市政道路模型、桥梁模型、箱涵模型、地下管网模型，并根据设计变更及时修正和完善BIM模型，运用无人机采集矿山地形数据，通过Revit建立地形模型，导入Lumion渲染输出真实矿山模型，采用BIM创建了矿山模型，比CAD图形能够直观的表现出地形及工作面，还能通过BIM模型计算出客土喷播面积、土石方量和高程高差，采用GIS数据建立地形模型，采用Revit建立实体模型，整合渲染出江湖河连通模型。

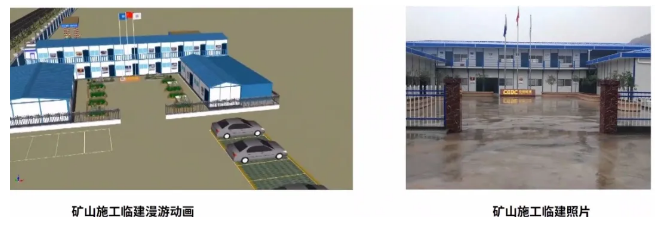

    采用BIM技术审图，能够快速检查图纸设计问题，利用BIM技术建立三维施工场地布置，通过三维模型设计优化项目部选址、临时办公室、施工道路等布置，布置方案比对，分析节约用地，缩短人流、物流路线。

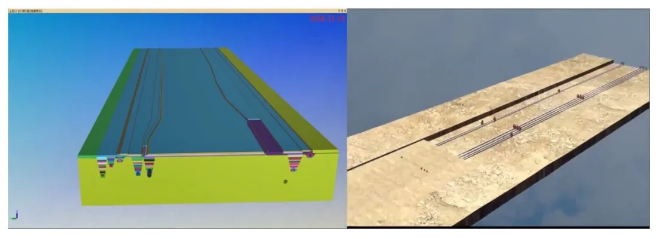

    制作施工工艺的模拟动画，以便施工工艺交底，采用斑马进度计划管控，可以实现计划动态跟踪管控与优化，降低履约风险，通过周计划将每周任务细化到每个工序，由各道路工程部主管进行实际完成时间跟踪，管理人员通过手机端随时查看项目进度状况，为进度分析和纠偏提供依据，通过编制进度计划，及时跟踪计划开始、完成时间与实际开始、完成时间对比，了解资源配置情况，及时进行动态控制。

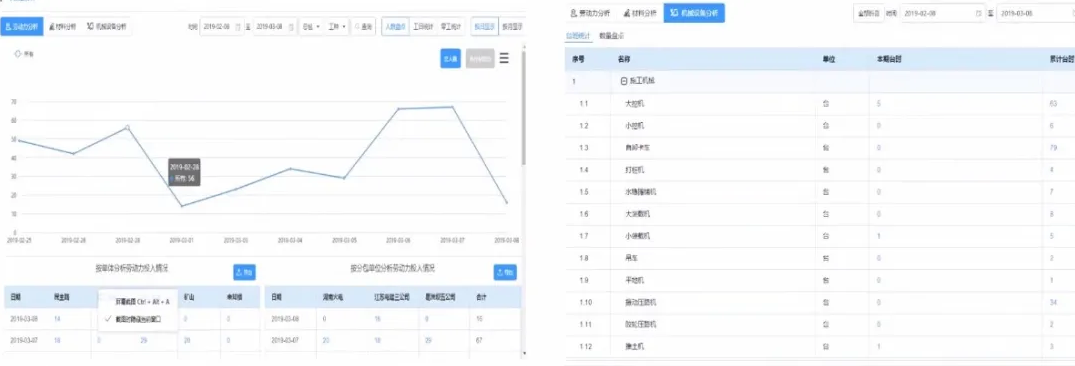

    项目建立精准BIM空间模型，并随工程进程实时更新，通过进度管理，及时了解现场工人及机械在场状况，并自动生成台账，为后期劳务分包提供依据，通过BIM5D移动端记录并上传现场质量安全问题，记录通过BIM5D移动端实现现场危险源巡视记录，通过网页端实现后台数据查看和分析，通过施工相册自定义添加质量验收部分，现场质量验收照片及验收内容在网页端自动导出验收记录，项目验收内容实现高效存档，实现了管理可追踪。

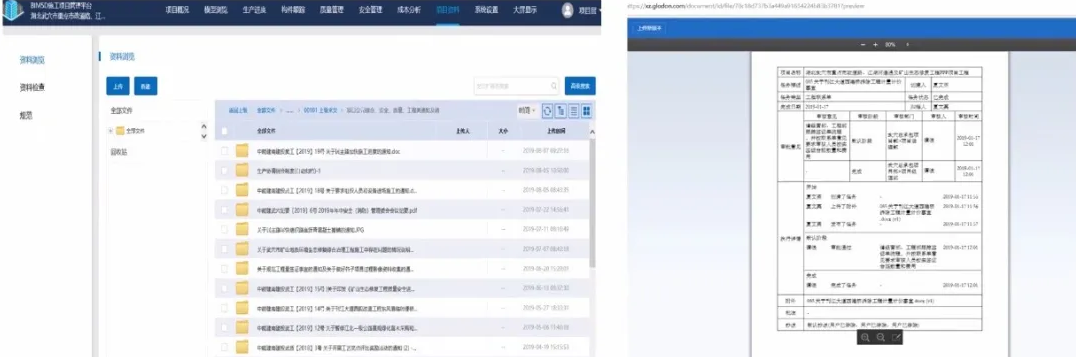

    项目资料数字化管理全过程的资料数字化存档，并有存档记录，追索方便，所有审批流程自动生成PDF审批记录，并及时自动保存，便于追溯。在施工现场布置施工方案、安全管理制度、应急预案、工艺流程、质量验收规定等二维码，施工人员通过扫描二维码了解项目各项资料信息，利用VR安全教育，让施工人员身临其境体验施工现场高处作业、触电、火灾等事故，警示施工人员发生事故带来的危害，提高施工人员的安全意识。
