revit棱锥如何绘制？如何在Revit用体量创建正棱锥和圆锥
文章来源：学天BIM学院
由于在revit中无法创建“点”这个图元，（体量中的点图元只是一个参照点，不是实际存在的），所以当需要创建锥体时，不能直接用一个点和一个面来创建锥体。下面教大家如何创建正棱锥以及圆锥：
步骤图文详解

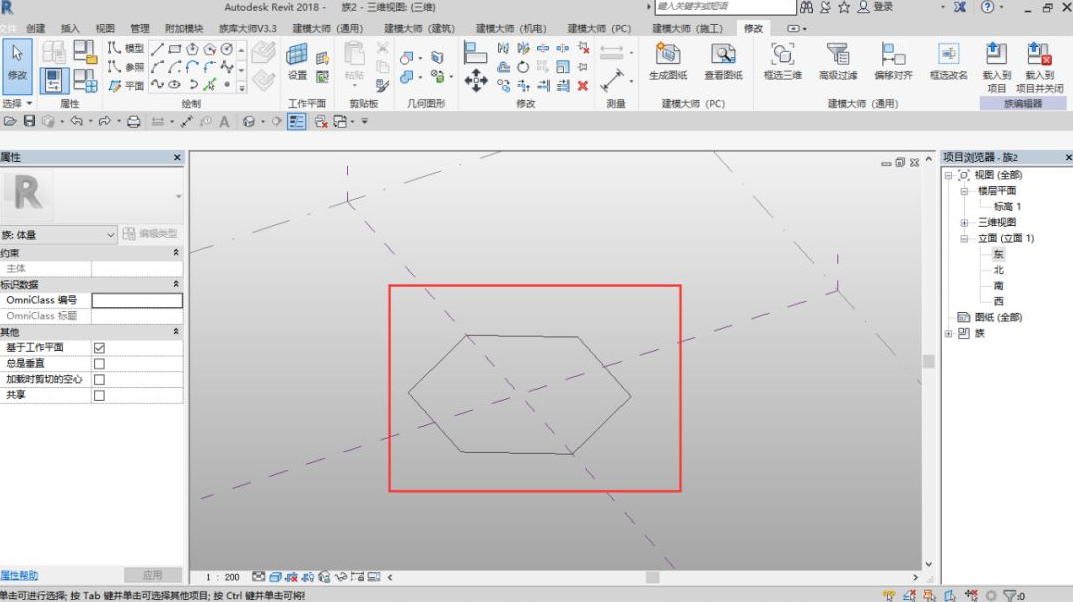

1、选择外接六边形命令，创建一个正六边形，然后切换到立面。

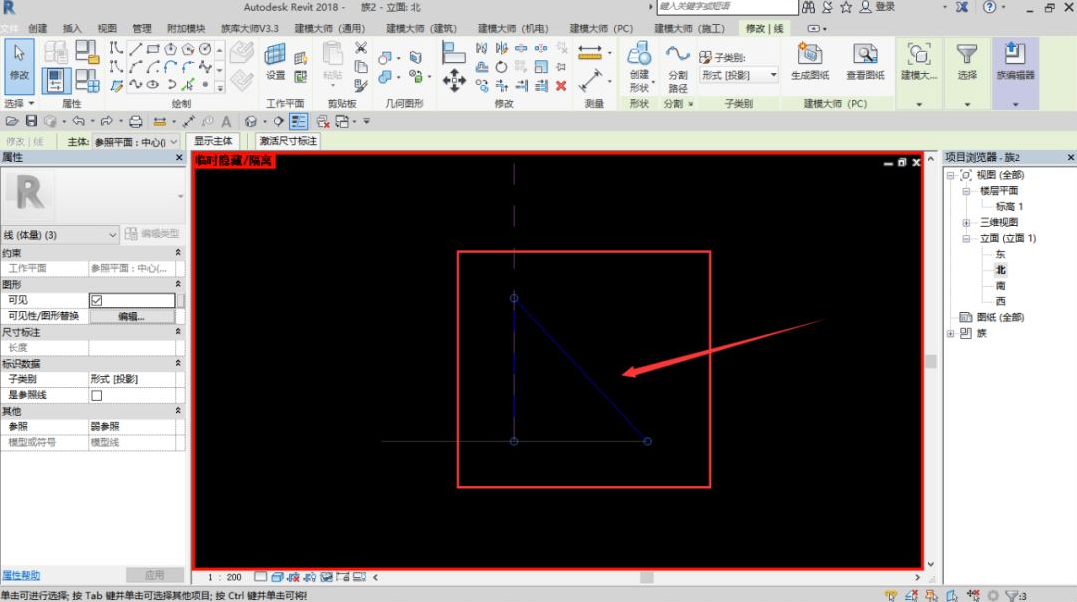

2、在立面创建一个直角三角形，一条直角边与六边形的边相交。

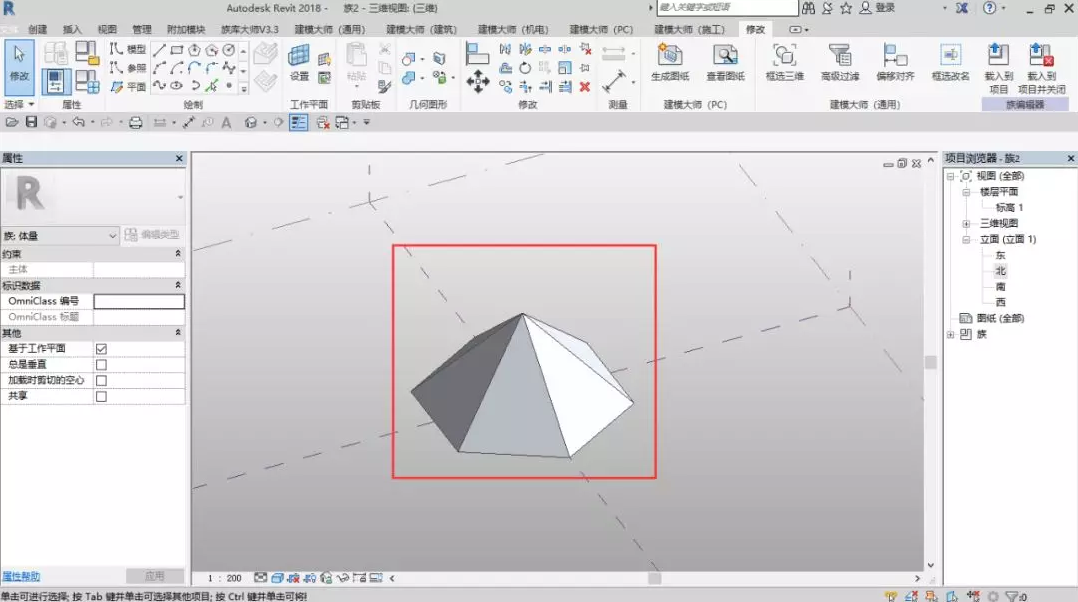

3、将六边形与三角形全选，然后点击创建形状。

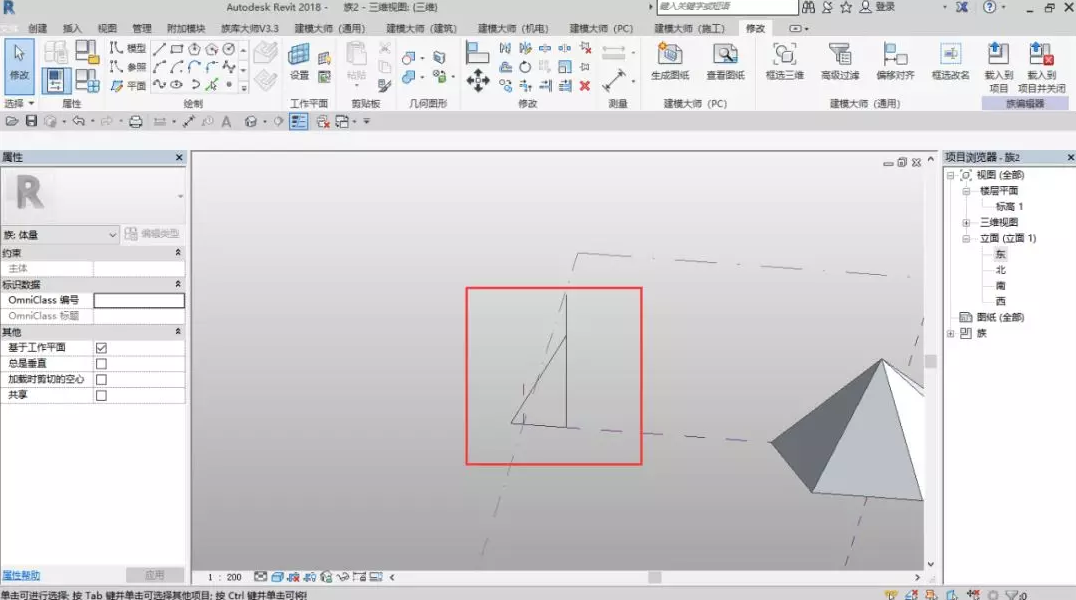

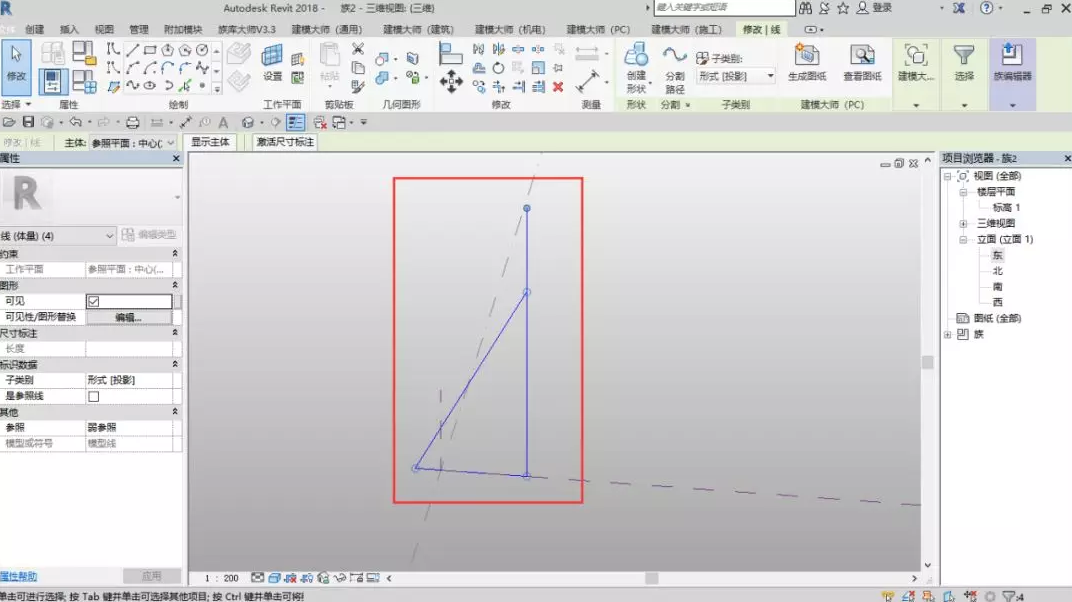

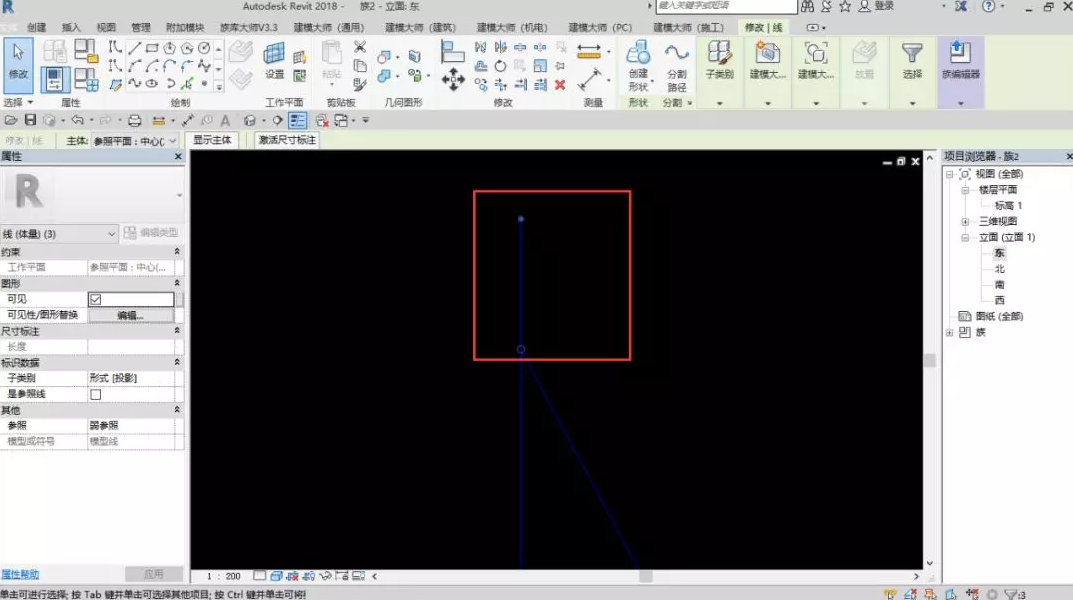

4、创建圆锥时，先切换到任意立面，绘制一个直角三角形，然后在一条直角边上绘制一条直线，当做旋转轴。

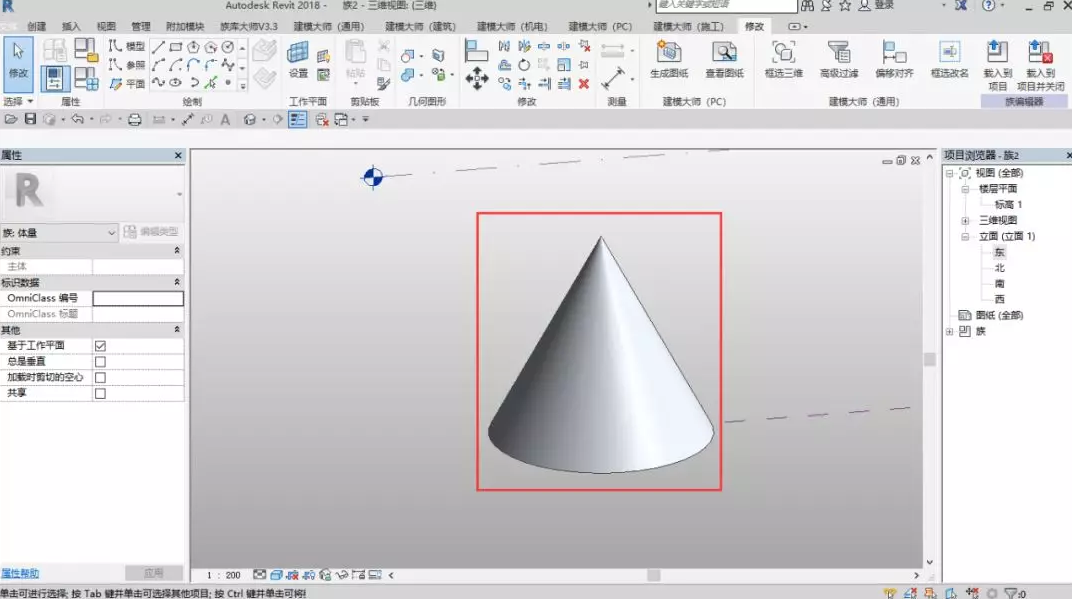

5、全选直线与三角形，点击创建形状。这样圆锥就绘制出来了。
这样圆锥和正六棱锥都创建出来了。
